Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben.

Thermo-Differential-Schalter mit Maximalteil – für Staub-/Schmutzräume Erkennt schnelle Temperaturänderungen sowie absolute Hitze (Maximalteil) Optische Zustandsanzeige, Austauschanzeige nach DIN 14677 RS-Bus-Anschluss, potentialfreier Öffner Wichtig: nicht für Abschlüsse in Flucht- und Rettungswegen zugelassen Thermo-Differential-Schalter TDS 247 Der TDS 247 ist die Wärme-basierte Alternative zum optischen Rauchschalter, wenn die Umgebung Staub, Wasserdampf, Kondensat oder Rauch ohne Brandhintergrund hat – typisch für Tiefkühlhäuser, Werkstätten, Gewerbeküchen oder Tiefgaragen. Funktion: erkennt sowohl schnelle Temperaturanstiege (Differentialteil) als auch das absolute Erreichen einer Schwellentemperatur (Maximalteil). Bei Brand löst er die Hekatron-Zentrale aus, die wiederum den Haftmagneten freigibt. Einsatzgebiete GeeignetNicht geeignet Werkstätten, MaschinenhallenFlucht- und Rettungswege Tiefkühlhäuser, KühlräumeKrankenhauskorridore Gewerbeküchen mit WasserdampfTreppenhäuser Tiefgaragen mit AbgasenSchulflure Galvanik / LackieranlagenKindergärten / Pflegeheime Auf Flucht- und Rettungswegen ist immer der optische Rauchschalter ORS 142 vorgeschrieben. Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Häufige Fragen zum TDS 247 Warum nicht auf Fluchtwegen?Wärmemelder reagieren langsamer als optische Rauchschalter. Auf Flucht- und Rettungswegen schreibt die DIBt-Zulassung deshalb explizit den Einsatz von ORS 142 vor. Wann ist der TDS 247 sinnvoller als der ORS 142?Wenn der ORS aufgrund von Staub, Wasserdampf oder Rauch ohne Brand zu Fehlauslösungen neigen würde – also in Industrie- und Spezialumgebungen. Welcher Sockel passt?Die gleichen wie zum ORS 142: Sockel 143 A/AF/W/UH bzw. die K-Konsolen. Wann ist der Tausch fällig?Nach 8 Jahren laut DIN 14677 – die optische Austauschanzeige meldet das.

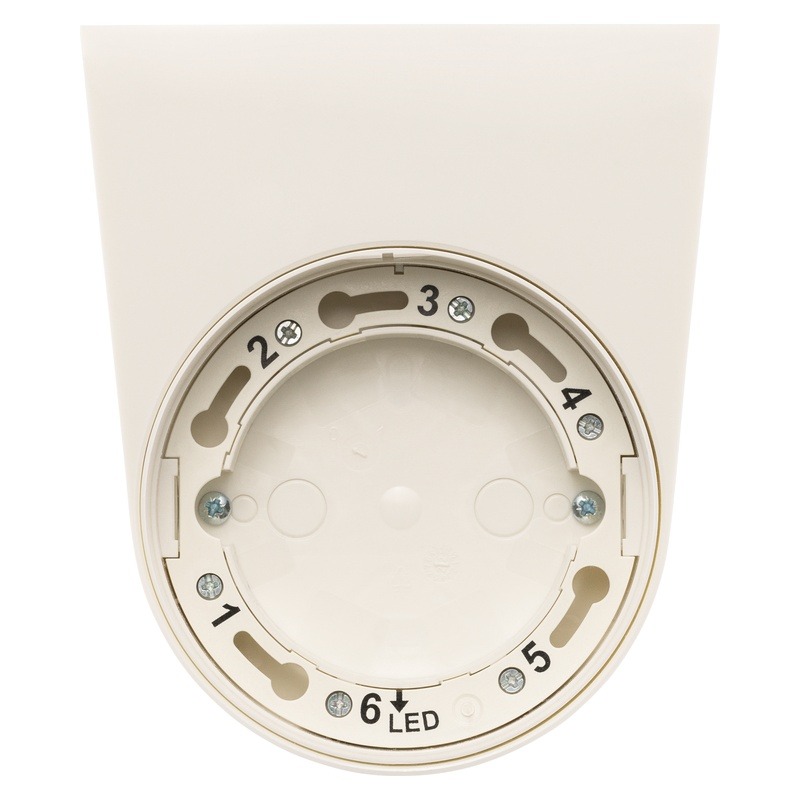

Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10.

Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10.

Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben.

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

Kragarmkonsole für die Montage von Rauch- und Thermoschaltern in hohen Räumen Speziell für Decken-Sturz-Abstände > 5 m nach DIBt-Anwendungsrichtlinie Robuste Wandbefestigung, Schalter ragt waagerecht in den Raum Geeignet für Empfangshallen, Industriegebäude, Treppenhäuser Kompatibel zum Sockel 143 A für trockene Räume Konsole K 143-K – für hohe Räume Bei einer Deckenhöhe oder einem Sturz-Abstand von mehr als 5 m verlangt die DIBt-Anwendungsrichtlinie eine waagerechte Anbringung des Rauchschalters auf einer Kragarmkonsole. Die Hekatron K 143-K ist genau dafür gebaut: Sie wird an der Wand befestigt, der Schalter sitzt am Ende des Kragarms und detektiert in der korrekten Distanz zur Tür. Typische Einsatzorte sind Empfangshallen, Industriegebäude, Treppenhäuser oder hohe Lagerhallen. In Verbindung mit Sockel 143 A einsetzen. K 143-K vs. K 143-S KonsoleEinsatzLänge K 143-K (Kragarm)Räume > 5 m Sturzabstandlang K 143-S (Sturz)Standard-Sturzmontagekurz Häufige Fragen zur Konsole K 143-K Wann ist die Kragarmkonsole vorgeschrieben?Bei Decken-/Sturzhöhen über 5 m – das schreibt die DIBt-Anwendungsrichtlinie für Feststellanlagen vor. Welcher Sockel passt?Sockel 143 A für trockene Räume. Welcher Melder?Hekatron ORS 142 oder TDS 247. Wie wird die Konsole befestigt?Mit Dübeln und Schrauben an der Wand. Lochbild und Bohrschablone der Konsole prüfen, in tragfähigen Untergrund (Massivwand) verankern.

Top-Zentrale für komplexe Feststellanlagen mit hohen Anforderungen 900 mA Ausgangsstrom (mehr als doppelt so viel wie FSZ Basis), bis zu 24 Melder Integrierte Hupe 65 dB(A), 2 Relaisausgänge, externer Alarmeingang für BMZ/GLT Stille Schließung (DIP 6), 6 DIP-Schalter für umfangreiche Konfiguration Optional: ESM Pro Energiespeichermodul für Notstrombetrieb Hekatron FSZ Pro – die Top-Zentrale Die FSZ Pro ist die leistungsstärkste Hekatron-Feststellanlagenzentrale. Sie ist die richtige Wahl, wenn eine Anlage mehrere Magnete versorgen soll, mehr als 12 Melder braucht, an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) angebunden wird oder bei Netzausfall noch eine bestimmte Zeit weiterlaufen muss. Im Gegensatz zur FSZ Basis sind verbaut: 900 mA Ausgangsstrom, integrierte Hupe (65 dB(A) in 1 m, 60 s gepuffert), zwei potentialfreie Relais-Ausgänge, ein externer Alarmeingang sowie das Plug-in ESM Pro, das bei Bedarf direkt auf die Leiterplatte aufgesteckt wird – damit überbrückt die Anlage Netzausfälle und kann den Schließvorgang akustisch und über Relais signalisieren. Technische Daten FSZ Pro EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme234 mA Leistungsaufnahme53,8 VA Ausgangsspannung24 V DC Ausgangsstrom900 mA Hupe65 dB(A) in 1 m, 60 s gepuffert Relais2 Wechsler potentialfrei, max. 250 V AC / 30 V DC, max. 5 A SchutzartIP 30 / IP 65 (mit Kabelverschraubung) Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht477 g (522 g mit ESM Pro) GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, DIBt Z-6.500-2359, VdS Leistungsmerkmale 900 mA Ausgangsstrom – versorgt mehrere Haftmagnete und viele Melder gleichzeitig Bis zu 24 Brandmelder (12 pro Stich im 2-Stich-Betrieb mit LÜ) Integrierter HAT (50×50 mm), 180° drehbar montierbar Integrierte Hupe 65 dB(A) – 60 s netzunabhängig gepuffert 2 Relaisausgänge potentialfrei (250 V AC / 5 A) für GLT, Hupe extern, Optik Externer Alarmeingang für BMZ/GLT-Anbindung Stille Schließung (DIP 6) – HAT löst ohne Relais-Alarmweiterleitung aus ESM Pro Plug-in (optional) für Notstromversorgung Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142, TDS 247, ORS 155 F Funk via FM 155 F TürhaftmagnetTHM 425 (686 N), THM 425-1 (1.372 N), THM 439-Reihe TorsignalTSG 100 Torsignalgeber – Abschluss-Schließsignalisierung Handauslösung externHAT 02 NotstromversorgungESM Pro (Plug-in, exklusiv für FSZ Pro) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Komponenten einer kompletten Feststellanlage FunktionKomponente BranderkennungORS 142 (optisch) oder TDS 247 (Wärme) Sockel/KonsoleSockel 143 A oder Konsole K 143-S/K SteuerungFSZ Basis / FSZ Pro / FSZ Kompakt / RSZ Kompakt TürfeststellungTHM 425 oder THM 413 / THM 439 AnkerplatteASS 65 (zu THM 425) bzw. AFS 55 / AFS 65 HandauslösungHAT 02 (Pflicht bei FSZ Kompakt) WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Häufige Fragen zur FSZ Pro Wann lohnt sich die FSZ Pro statt FSZ Basis?Bei mehr als 12 Meldern, bei mehreren Magneten, bei BMZ/GLT-Anbindung, bei Notstromforderung oder wenn die Hupe und der zweite Relaisausgang gebraucht werden. Was bringt das ESM Pro?Notstromversorgung – nach Netzausfall puffert es entweder alle Ausgänge max. 3 s (DIP 5 OFF) oder die 24-V-Versorgung bis zur Entladung (DIP 5 ON, ca. 25 s bei 6×ORS + 1×ROLP). Was ist „Stille Schließung"?DIP 6 ON: HAT löst die Tür ohne Relais-Alarmweiterleitung an die GLT aus. Sinnvoll bei Routinen, in denen der Alarmpfad nicht aktiv werden soll. Wie wird die FSZ Pro montiert?Identisch zur FSZ Basis – Aufputz Wand/Decke, im Schaltschrank oder auf Hutschiene 35 mm (mit Adapter). Lochbild 128×128 mm. Externe BMZ-Anbindung?Ja – über den Alarmeingang AL_IN+/AL_IN−. Die BMZ kann die FSZ Pro auslösen, parallel zur Branderkennung über die ORS-Stiche.

Aufputz-Sockel mit Dichtung – für Feuchträume Für ORS 142 und TDS 247 Schutzart IP 42, mit Magnet für die Leitungsüberwachung Decken- und Sturzmontage in feuchter Umgebung Schützt Sockel und Klemmen gegen Spritzwasser, Kondensat, Reinigungswasser Feuchtraum-Sockel 143 AF Der Sockel 143 AF ist die Feuchtraum-Variante des 143 A. Eine umlaufende Dichtung schützt das Innere des Sockels und die Anschlussklemmen gegen Spritzwasser, Kondensat oder Schwallwasser bei Reinigung. Eingesetzt wird er überall dort, wo der ORS 142 oder TDS 247 in Räumen mit erhöhter Feuchtigkeit montiert werden muss – Tiefkühlhäuser, Gewerbeküchen, Sanitärbereiche, Tiefgaragen-Abluftschächte. Wann Sockel 143 AF? UmgebungSockel Standard-InnenraumSockel 143 A Feuchtraum, Kondensat, SpritzwasserSockel 143 AF WandmontageSockel 143 W Unterputz / HohldeckeSockel 143 UH Häufige Fragen zum Sockel 143 AF Was ist der Unterschied zum 143 A?Der AF hat eine umlaufende Dichtung, die Sockel und Klemmen gegen Feuchtigkeit schützt. Mechanisch sonst identisch. Welche Melder?ORS 142 und TDS 247. Für TDS 247 ist der AF besonders sinnvoll, da Wärmemelder oft in Räumen mit Wasserdampf eingesetzt werden. Schutzart genug für Reinigung mit Hochdruck?IP 42 schützt gegen Spritzwasser, nicht gegen Strahlwasser. Hochdruckreinigung im direkten Strahl auf den Melder vermeiden.

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben.

Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10.

Tür-/Torhaftmagnet, runde Bauform Ø 65 mm Haftkraft 686 N bei 24 V DC, Stromaufnahme 63 mA Verdeckte Anschlussklemmen, Freilaufdiode + Verpolschutz Passende Ankerplatten: ASS 65 (flach) oder AFS 65 (Winkel) Universell einsetzbar – in allen DIBt-Bauartgenehmigungen gelistet Türhaftmagnet THM 425 für Tür und Tor Der THM 425 ist die runde Standard-Bauform für Brand- und Rauchschutzabschlüsse. Mit 686 N Haftkraft hat er deutlich mehr Reserven als der THM 413 – dadurch eignet er sich auch für stärker eingestellte Türschließer, für Außentüren oder für den Toreinsatz mit moderater Schließkraft. Die runde Form mit verdeckten Anschlussklemmen wirkt zurückhaltend und passt auf praktisch jede Wandsituation. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an Hekatron-Zentralen. Bei stromlosem Zustand (Alarm, Netzausfall, Handauslösung) gibt der Magnet die Ankerplatte frei, die Tür schließt durch den Türschließer. Technische Daten EigenschaftWert MontageortWand, optional Boden Haftkraft686 N Betriebsspannung24 V DC Stromaufnahme63 mA MagnetdurchmesserØ 65 mm SchutzartIP 40 Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz Passende AnkerplattenASS 65 (flach) oder AFS 65 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung Magnet-Ankerplatten-Zuordnung Die Größe der Ankerplatte muss zum Magneten passen. Bei abweichendem Wandwinkel oder bei Sanierung mit nicht fluchtender Tür empfiehlt sich die flexible Winkelplatte AFS: MagnetStandard-PlatteWinkelplatteSchwenkbereich AFS THM 413 / 439ASS 55AFS 55±60° THM 425ASS 65AFS 65±60° THM 425-1ASS 75AFS 75±60° Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 425 Wann THM 425 statt THM 413 oder 439?Wenn Sie mehr Haftreserve brauchen oder einen runden, kompakten Magneten ohne schwenkbaren Arm einsetzen wollen. Für Sanierungen mit ungünstigen Wand-Tür-Geometrien ist allerdings der THM 439 mit schwenkbarem Kopf flexibler. Geht der THM 425 auch für Brandschutztore?Ja, für Drehflügeltore mit moderater Schließkraft. Bei größeren Toren oder Schiebetoren empfehlen wir den THM 425-1 mit 1.372 N. Welche Ankerplatte ist sinnvoller, ASS 65 oder AFS 65?ASS 65 für Standard-Einbau (Tür und Wand fluchten). AFS 65 immer dann, wenn Tür und Wand schräg zueinander stehen, z. B. bei Bestandsbauten oder T-Anschlüssen. Welche Zentrale steuert den THM 425?Alle Hekatron-Zentralen – FSZ Basis/Pro/Kompakt sowie RSZ Kompakt. Den Strombedarf (63 mA) bei der Auslegung des Strombudgets der Zentrale berücksichtigen. Was leistet die Freilaufdiode?Sie lädt die Induktionsenergie der Spule beim Abschalten kurz und schützt damit die Schaltrelais der Zentrale. Verlängert die Lebensdauer der gesamten Anlage.

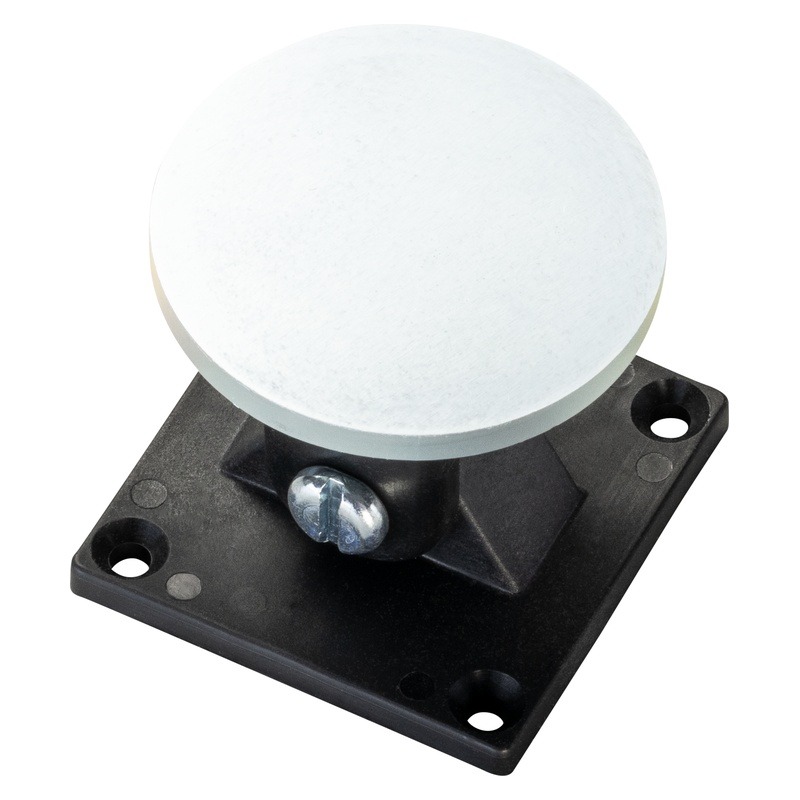

Flexible Winkelankerplatte Ø 55 mm Schwenkbereich ±60° – für schiefe oder abweichende Türsituationen Passend zu THM 413 und allen THM 439-Varianten (185/335/485) Ideal für Bestandsbauten, Sanierungen, T-Anschlüsse Winkelankerplatte AFS 55 für extreme Einstellung Die Hekatron AFS 55 ist die flexible Variante zur Standardplatte ASS 55. Sie ist in einem großen Schwenkbereich von ±60° einstellbar und gleicht damit Türsituationen aus, in denen Türblatt und Wandebene nicht plan zueinander stehen – typisch bei Sanierungen, abgesetzten Wandkonsolen, Schrägwänden oder T-Anschlüssen. Die AFS 55 wird am Türblatt verschraubt und schwenkt sich beim Andocken passgenau auf die Magnetfläche. So bleibt die volle Haftkraft erhalten, auch wenn der Türschließweg nicht ganz exakt fluchtet. Werkstoffe: Stahl verzinkt, Magnetfläche feinbearbeitet. Zu welchem Magneten passt AFS 55? MagnetHaftkraftBauformAFS 55 THM 413490 NBodenmagnet rundpassend THM 439/185490 Nschwenkbar 185 mmpassend THM 439/335490 Nschwenkbar 335 mmpassend THM 439/485490 Nschwenkbar 485 mmpassend Für THM 425 (Ø 65 mm) bitte AFS 65 verwenden, für THM 425-1 (Ø 70 mm) die AFS 75. ASS 55 oder AFS 55? KriteriumASS 55AFS 55 Bauformflache StandardplatteWinkelplatte mit Gelenk Schwenkbereich±20°±60° EinsatzTür und Wand fluchtenschiefe Tür, Sanierung Preisgünstigeretwas höher Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur AFS 55 Wann brauche ich AFS statt ASS?Wenn Tür und Magnetfläche nicht parallel zueinander stehen. Bei Sanierungen ist das fast immer der Fall – der Schwenkbereich der AFS gleicht Schiefstellungen bis ±60° sauber aus. Welche Magnete passen zur AFS 55?Alle Hekatron-Magnete mit Ø 55 mm: THM 413 und die komplette THM 439-Serie (185/335/485 mm). Bleibt die volle Haftkraft erhalten?Ja, sofern die Schwenkstellung passgenau ist. Beim Andocken muss die Ankerplatte plan auf der Magnetfläche aufliegen – dann sind die vollen 490 N verfügbar. Wie wird die AFS montiert?Mit zwei Holzschrauben am Türblatt (im Lieferumfang). Vor dem Festziehen testweise an den Magneten andocken und Schwenkstellung prüfen. Muss die AFS 55 gewartet werden?Sicht- und Funktionsprüfung jährlich nach DIN 14677. Magnetfläche ggf. mit weichem Tuch reinigen, Gelenk auf Leichtgängigkeit prüfen.

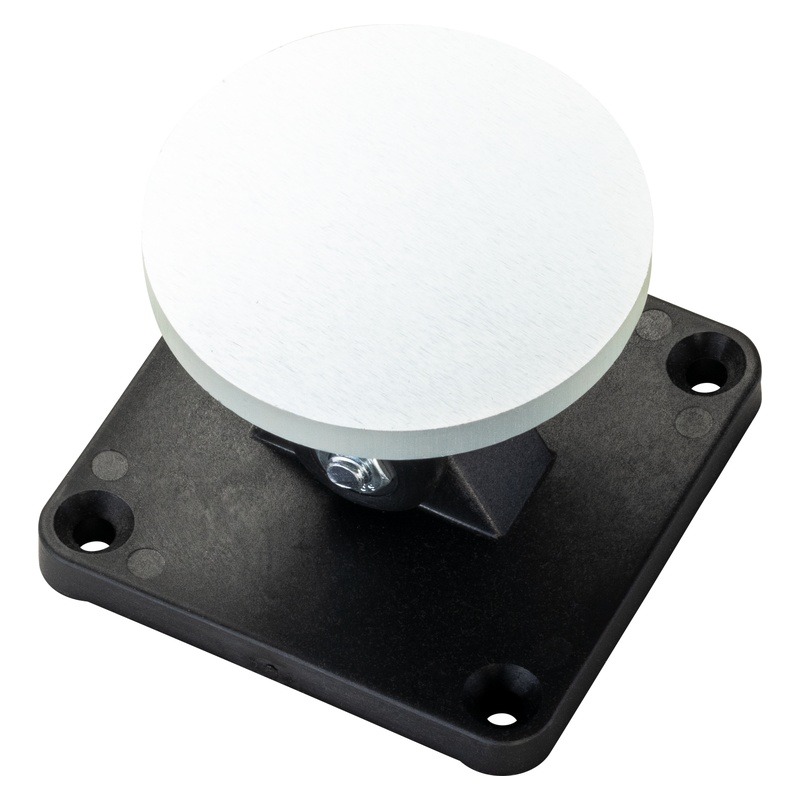

Flexible Winkelankerplatte Ø 65 mm Schwenkbereich ±60° für schiefe oder versetzte Türsituationen Passt ausschließlich zum THM 425 (Wand, 686 N) Ideal bei Sanierung, Schrägwänden oder verzogenen Türblättern Winkelankerplatte AFS 65 für den THM 425 Die AFS 65 ist das passende Gegenstück zur Standard-ASS 65, wenn Türblatt und Wand nicht plan zueinander stehen. Mit ihrem großen Schwenkbereich von ±60° gleicht sie Schiefstellungen aus, die typisch für Bestandsbauten und Sanierungen sind. Wird am Türblatt verschraubt und schwenkt beim Andocken automatisch in die richtige Position. Magnetfläche feinbearbeitet, Stahl verzinkt – garantiert vollen Haftkontakt mit den 686 N des THM 425. Technische Daten EigenschaftWert DurchmesserØ 65 mm BauformWinkelankerplatte mit Gelenk Schwenkbereich±60° MaterialStahl verzinkt, Magnetfläche feinbearbeitet Passender MagnetTHM 425 (686 N) LieferumfangAnkerplatte + Befestigungsmaterial ASS 65 vs. AFS 65 KriteriumASS 65AFS 65 Bauformflach mit FederpufferWinkel mit Gelenk Stoßdämpfungja (Schockabsorber)nein Schwenkbereich±20°±60° EinsatzTür und Wand fluchtenschiefe Wand, Sanierung Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur AFS 65 Welcher Magnet gehört dazu?Ausschließlich der THM 425 (Ø 65 mm, 686 N). Warum kein THM 425-1?Der THM 425-1 hat Ø 70 mm und benötigt deshalb die nächstgrößere Platte: AFS 75 oder ASS 75. Wann lohnt sich AFS 65 gegenüber ASS 65?Immer wenn die Tür beim Schließen nicht plan an der Wand anliegt. Der Schwenkbereich von ±60° gleicht selbst größere Schiefstellungen aus. Wird die volle Haftkraft erreicht?Ja – sofern die Ankerplatte beim Andocken plan auf der Magnetfläche aufliegt. Die schwenkbare Lagerung sorgt automatisch dafür.
