Dictator Montageplatte für Türdämpfer V 1600 an Brandschutztüren
26,27 €*
inkl. MwSt
22,08 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Montageplatte für Türdämpfer V 1600 an Brandschutztüren"
Dictator Montageplatte für Türdämpfer V 1600 an Brandschutztüren
Die Dictator Montageplatte 205212 ist die Platte für die senkrechte Montage des Türdämpfers V 1600 und V 1600 F an Feuer- und Rauchschutztüren. Viele Türenhersteller schreiben sie in ihrem Verwendbarkeitsnachweis vor.
- Für Türdämpfer V 1600 und V 1600 F an Brandschutztüren
- Senkrechte Montage auf dem Türblatt
- Stahl verzinkt, Bestellnummer 205212
- Mit 4 Schrauben M4 x 6 (Kreuzschlitz, Senkkopf)
Wofür die Montageplatte gebraucht wird
Der Türdämpfer V 1600 wird auf das Türblatt geschraubt. Bei einer Reihe von Feuer- und Rauchschutztüren verlangt der Türenhersteller dafür eine Montageplatte. Für den Türdämpfer ist das die 205212, für den Haken bei einem Teil der Türen zusätzlich die Montageplatte 205231XL.
Ob die Platte nötig ist, steht im Verwendbarkeitsnachweis der Tür. Dictator fasst die Vorgaben der Türenhersteller in einer Montage-Freigabeliste zusammen; die Übersicht steht beim Dictator Türdämpfer V 1600 F. Auch für den Türdämpfer VS 2000 nennt Dictator die 205212, wenn er an dünnwandigen Stahltüren montiert wird.

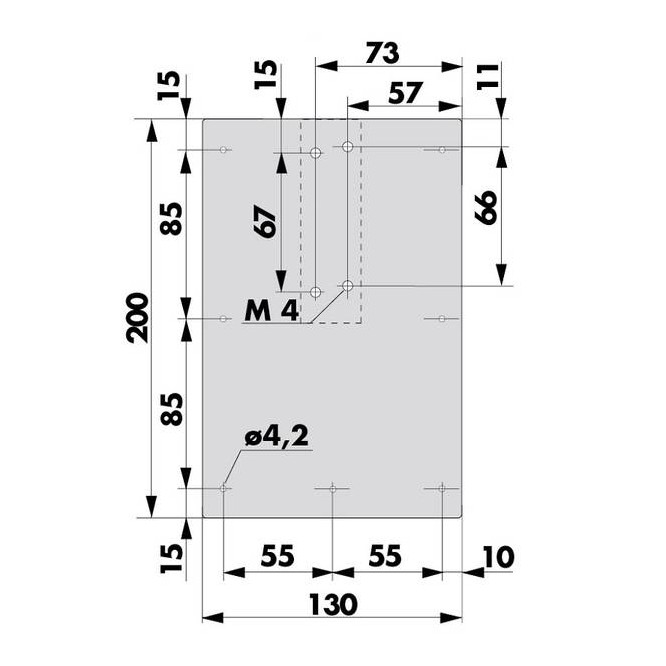

Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bestellnummer | 205212 |
| Verwendung | senkrechte Montage des Türdämpfers V 1600 an Brandschutztüren |
| Material | Stahl, verzinkt |
| Befestigung | 4 Kreuzschlitz-Senkkopfschrauben M4 x 6 |
| Passend für | Dictator Türdämpfer V 1600, V 1600 F, VS 2000 (dünnwandige Stahltüren) |
Bei welchen Türen die 205212 vorgesehen ist
Auszug aus der Montage-Freigabeliste von Dictator für den V 1600 an Brandschutztüren:
| Türenhersteller | Türmodelle mit Montageplatte 205212 |
|---|---|
| Hörmann | H8-5, Quadro, H3, H3D, H16, H6 (auch RS), H3 OD, H6 OD, H16 OD (auch RS), H3 Außenanwendung, RS55, RS65 |
| Novoferm Riexinger | NovoPorta Premio (T 30, T 90, EI2 30, EI2 60, EI2 90) |
| Domoferm | alle Türen, auch LF 531 |
| DMW Schwarze | H8-5, Schwarze-S20, Schwarze-S1, Schwarze-FE |
| Teckentrup, System Schröders | alle Türen per Herstellererklärung |
| Reinaerdt | T 30, T 30-(RS), RS |
Keine Montageplatte nennt die Liste bei Hörmann HE 311 bis HE 921, A/RS 100 bis A/RS 250, ES 50 und OT 80. Bei Schüco ADS 80 FR 30 gelten bauseitige Montageplatten nach Vorgabe von Schüco.
Häufige Fragen
Wann ist die Montageplatte 205212 vorgeschrieben?
Das regelt der Verwendbarkeitsnachweis der jeweiligen Feuer- oder Rauchschutztür. Die Montage-Freigabeliste von Dictator nennt die 205212 unter anderem bei Türen von Domoferm, Hörmann (zum Beispiel H3, H6, H16, RS55), Novoferm Riexinger, Teckentrup und System Schröders. Bei Hörmann HE, A/RS, ES 50 und OT 80 ist keine Montageplatte aufgeführt.
Brauche ich zusätzlich eine Platte für den Haken?
Bei einem Teil der Türmodelle ja. Dann ist neben der 205212 die Montageplatte 205231XL für den Haken 1009, 1011 oder 1013 vorgeschrieben, zum Beispiel bei Domoferm, Hörmann H3, H6, H16 und Novoferm NovoPorta Premio. Bei Domoferm LF 531, Teckentrup oder Reinaerdt nennt die Liste nur die 205212.
Sind Schrauben dabei?
Ja. Zum Lieferumfang gehören 4 Kreuzschlitz-Senkkopfschrauben M4 x 6.
Passt die Platte auch für den VS 2000?
Ja. Dictator empfiehlt die Montageplatte 205212 auch für den Türdämpfer VS 2000, wenn er an dünnwandigen Stahltüren montiert wird.
Lieferumfang
- 1 Dictator Montageplatte für Türdämpfer V 1600 an Brandschutztüren (205212)
- 4 Kreuzschlitz-Senkkopfschrauben M4 x 6
