Dictator Haken 1009 für Türdämpfer, glanzverchromt
19,99 €*
inkl. MwSt
16,80 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Haken 1009 für Türdämpfer, glanzverchromt"
Dictator Haken 1009 für Türdämpfer, glanzverchromt
Der Dictator Haken 1009 ist der Einlaufhaken für DICTATOR Türdämpfer an gleichliegenden Türen: Er wird an der Türzarge befestigt und nimmt beim Schließen die Gummirolle des Rollenhebels auf. Am Türdämpfer V 1600 passt er für Türblätter, die bis 4 mm hinter oder bis 14 mm vor der Zarge liegen. Die Ausführung mit der Bestell-Nr. 205257 ist glanzverchromt.

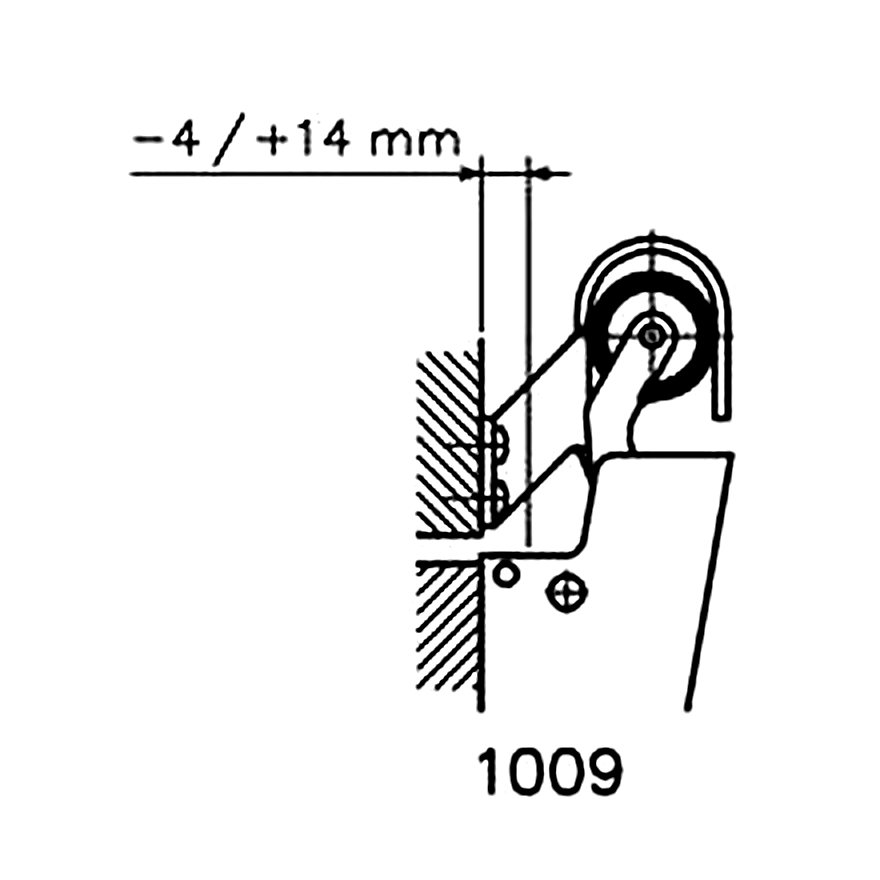

- Einlaufhaken Typ 1009 für gleichliegende Türen
- Einsatzbereich am V 1600: 4 mm hinter bis 14 mm vor der Zarge
- Hakentyp für DICTATOR V 1600, V 1600 F, Z 1000 und H 1300
- Oberfläche glanzverchromt, passend zum V 1600 glanzverchromt
- Lieferumfang: nur der Haken, ohne Befestigungsschrauben
- Bestell-Nr. 205257, EAN 8717703541649
Technische Daten
Spezifikation und Kompatibilität
| Bestell-Nr. | 205257 |
| EAN | 8717703541649 |
| Hakentyp | 1009 |
| Türlage | gleichliegend, Türblatt bündig mit der Zarge |
| Einsatzbereich V 1600, V 1600 F, Z 1000 | 4 mm hinter bis 14 mm vor der Zarge |
| Einsatzbereich H 1300 | 1 mm hinter bis 13 mm vor der Zarge |
| Platzbedarf über dem Türblatt | mindestens 82 mm (V 1600) |
| Befestigung | 2 Langlöcher zum Einjustieren, 2 Bohrungen zum Fixieren |
| Oberfläche | glanzverchromt |
| Lieferumfang | 1 Stück Dictator Haken 1009 für Türdämpfer, glanzverchromt (ohne Befestigungsschrauben) |
| Hersteller | DICTATOR Technik GmbH |
Welcher Haken passt zu Ihrer Tür?
Für die Türdämpfer V 1600, V 1600 F, Z 1000 und H 1300 gibt es drei Haken. Entscheidend ist, wie das Türblatt auf der Montageseite des Türdämpfers zur Zarge liegt.
| Haken | Türlage | V 1600, V 1600 F | Z 1000 | H 1300 |
|---|---|---|---|---|
| 1009 | gleichliegend | 4 mm hinter bis 14 mm vor | 4 mm hinter bis 14 mm vor | 1 mm hinter bis 13 mm vor |
| 1013 | aufliegend | 15 bis 30 mm vor | 15 bis 30 mm vor | 14 bis 30 mm vor |
| 1011 | zurückliegend | 5 bis 20 mm hinter | 5 bis 22 mm hinter | 2 bis 18 mm hinter |
Angaben jeweils bezogen auf die Vorderkante der Zarge. Liegt Ihre Tür außerhalb des Bereichs für den Haken 1009, benötigen Sie den Haken 1013 oder 1011.
Anwendung
So arbeitet der Haken mit dem Türdämpfer zusammen
Anwendungsbereich: Drehtüren mit DICTATOR Türdämpfer, deren Türblatt auf der Montageseite bündig mit der Zarge abschließt. Der Türdämpfer sitzt mittig an der Oberkante des Türblatts, der Haken darüber an der Zarge. Beim Öffnen drückt der Haken den Rollenhebel nach unten und spannt dadurch die integrierte Feder. Fällt die Tür zu, schwenkt der Rollenhebel beim Erreichen des Hakens nach oben und bremst die Bewegung hydraulisch ab. Die Dämpfung arbeitet progressiv, die Tür wird also auch dann sanft abgefangen, wenn sie schnell zugeworfen wird.
Montage und Einjustierung
Der Haken wird zunächst nur in den beiden Langlöchern an der Zarge befestigt, in einer Linie mit dem Türdämpfer. Die richtige Höhe ist erreicht, wenn die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Hakens gerade noch leicht berührt. Erst wenn die Einstellung passt, wird der Haken zusätzlich in den beiden Bohrungen festgeschraubt. Beim V 1600 sind über der Oberkante des Türblatts mindestens 82 mm Platz für den Haken nötig.
Lässt sich der Haken nicht mit allen 4 Bohrungen an der Zarge befestigen, sieht DICTATOR die Montageplatte 205231XL vor: 130 x 70 mm, Stahl verzinkt, mit 4 Linsenkopfschrauben M5 x 6. Für die Befestigung an Glasoberlichtern gibt es das Montageset 205376 aus V2A mit Klebefolie und Abdeckplatte.
Feuer- und Rauchschutztüren
Bei vielen Feuer- und Rauchschutztüren sind Montageplatten für Türdämpfer und Haken vorgeschrieben. Prüfen Sie vor der Montage an einem V 1600 F, ob die Türenzulassung oder eine Herstellererklärung des Türenherstellers den Türdämpfer erlaubt und welche Montageplatten sie verlangt.
Häufige Fragen
Woran erkenne ich, ob ich den Haken 1009 brauche?
Messen Sie auf der Montageseite des Türdämpfers, wie weit das Türblatt vor oder hinter der Zarge liegt. Der Haken 1009 ist für gleichliegende Türen gedacht: beim V 1600, V 1600 F und Z 1000 von 4 mm hinter bis 14 mm vor der Zarge, beim H 1300 von 1 mm hinter bis 13 mm vor der Zarge. Liegt das Türblatt weiter vor der Zarge, ist der Haken 1013 der richtige, liegt es weiter dahinter, der Haken 1011.
Zu welchen Türdämpfern passt der Haken?
Den Hakentyp 1009 sieht DICTATOR für die Türdämpfer V 1600, V 1600 F, Z 1000 und H 1300 vor. Die glanzverchromte Oberfläche entspricht dem V 1600 und dem V 1600 F in glanzverchromter Ausführung. Der Türdämpfer VS 2000 arbeitet dagegen mit seinem eigenen, verkleideten Haken 1020.
Sind Befestigungsschrauben im Lieferumfang enthalten?
Nein. Geliefert wird ausschließlich der Haken. Die Schrauben richten sich nach Material und Aufbau der Zarge und werden separat beschafft.
Brauche ich an einer Brandschutztür eine Montageplatte für den Haken?
Das hängt von der Tür ab. Bei vielen Feuer- und Rauchschutztüren sind Montageplatten für Türdämpfer und Haken vorgeschrieben. Maßgeblich ist der Verwendbarkeitsnachweis der jeweiligen Tür, also die Türenzulassung oder eine Herstellererklärung des Türenherstellers.
📖 Ratgeber zum Thema
Im Türdämpfer-Ratgeber finden Sie eine ausführliche Anleitung mit Auswahlhilfen und Montage-Tipps.
Passende Produkte
- Dictator Türdämpfer V 1600 glanzverchromt: der Türdämpfer in derselben Oberfläche
- Dictator Türdämpfer V 1600 F Brandschutz: mit Zulassung für Feuer- und Rauchschutztüren
- Dictator Türdämpfer Z 1000: das Grundmodell für leichte Türen
- Dictator Türdämpfer H 1300: für große, schwere Türen
- Alle Dictator V 1600 Türdämpfer: Übersicht der Schließkräfte und Oberflächen
