Türdämpfer Ratgeber: Funktion, Auswahl und Brandschutz
- Ein Türdämpfer fängt die zufallende Tür kurz vor dem Schließen ab, bremst sie hydraulisch und zieht sie mit seiner Feder ins Schloss.
- Die Dictator-Modelle für Drehtüren haben Schließkräfte von 13 N (Junior) bis 115 N, die Schließgeschwindigkeit ist bei fast allen einstellbar.
- Entscheidend für die Auswahl sind Montageseite, Lage der Tür im Rahmen und die Kraft, die die Tür in die Schlossfalle drückt.
- An Feuer- und Rauchschutztüren nur V 1600F oder V 1600 mit 50 N, und nur wenn Türzulassung oder Herstellererklärung die Montage erlauben.
- Für Aufzugtüren gibt es eigene Aufzugtürdämpfer mit einer Lebensdauer von weit über 1 Million Zyklen.
Ein Türdämpfer ist ein Beschlag oben am Türblatt, der eine zufallende Tür kurz vor dem Schließen abfängt, ihre Bewegung hydraulisch abbremst und sie anschließend mit der Kraft seiner Feder vollständig ins Schloss zieht. So schließen Türen leise, bleiben nicht einen Spalt offen stehen und Türblatt, Bänder und Beschläge werden geschont. Dieser Ratgeber erklärt Funktion, Bauarten und Auswahl. Für die konkrete Modellwahl führt Sie der Türdämpfer-Assistent in wenigen Schritten zum passenden Artikel.
Wie funktioniert ein Türdämpfer?

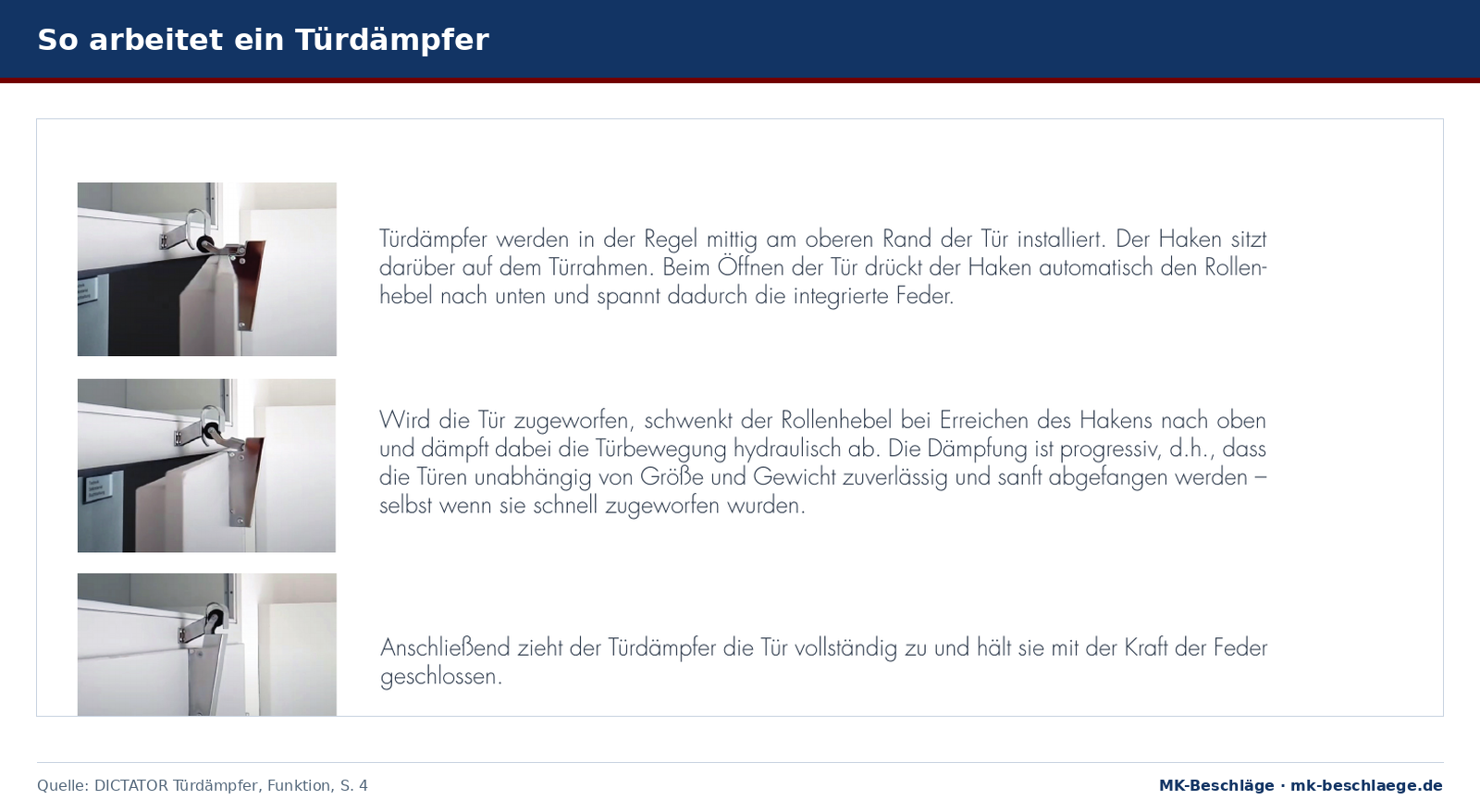

Öffnen, Abfangen am Haken, Zuziehen: So arbeitet ein Dictator Türdämpfer. Abbildung aus dem Dictator-Prospekt.
Der Türdämpfer sitzt in der Regel mittig am oberen Rand der Tür, der Haken darüber am Türrahmen. Der Ablauf hat drei Schritte:
- Öffnen: Der Haken drückt den Rollenhebel nach unten und spannt dabei die eingebaute Feder.
- Abfangen: Wird die Tür zugeworfen, schwenkt der Rollenhebel beim Erreichen des Hakens nach oben und dämpft die Bewegung hydraulisch ab. Die Dämpfung ist progressiv: Auch eine schnell zugeworfene Tür wird sanft abgefangen.
- Zuziehen und Halten: Danach zieht der Türdämpfer die Tür vollständig zu und hält sie mit der Federkraft geschlossen.
Als Dämpfungsmedium dient bei den Dictator-Modellen Silikonöl. Die Schließgeschwindigkeit lässt sich bei fast allen Modellen über die Kolbenstange nachstellen: im Uhrzeigersinn wird die Tür langsamer, gegen den Uhrzeigersinn schneller. Zwei volle Umdrehungen entsprechen etwa einer Sekunde. Ausgenommen sind der Junior und der V 1600F mit fest eingestellter Geschwindigkeit.
Türdämpfer oder Türschließer?
Ein Türschließer bewegt die Tür aus der Öffnung heraus zurück. Der Türdämpfer greift erst kurz vor dem Schließen, wenn die Rolle den Haken erreicht. Beide ergänzen sich: Viele Türen knallen trotz Obentürschließer ins Schloss oder bleiben einen Spalt offen. Genau hier hilft der Türdämpfer, er fängt die Tür ab und zieht sie sicher in die Falle. An Feuer- und Rauchschutztüren beschreibt Dictator den Türdämpfer ausdrücklich als Ergänzung zum Federband oder Obentürschließer.
Wie Sie den Schließer selbst auswählen und einstellen, lesen Sie im Türschließer-Ratgeber.
Welche Bauarten gibt es?
Die Modelle unterscheiden sich vor allem darin, auf welcher Türseite sie sitzen, für welche Türlage sie passen und welche Federstärken es gibt.
| Modell | Montageseite | Türlage im Rahmen | Schließkraft | Besonderheit |
|---|---|---|---|---|
| Dictator Türdämpfer VS 2000 | Bandseite | aufliegend, gleichliegend | 20, 35, 50, 80, 115 N | Haken verkleidet, geschlossene Form; waagerecht mit 20, 35 und 50 N |
| Dictator Universal-Türdämpfer V 1600 | Bandseite | aufliegend, gleichliegend, zurückliegend | 20, 50, 80, 115 N | Zylinder verkleidet, Schrauben unsichtbar; auch in Edelstahl |
| Dictator Türdämpfer R 1400 | Bandgegenseite | aufliegend, gleichliegend, zurückliegend | 20, 35, 50, 80 N | Haken unten oder seitlich an der Zarge; senkrecht und waagerecht |
| Dictator Türdämpfer Z 1000 | Bandseite | aufliegend, gleichliegend, zurückliegend | 20, 50, 80 N | Grundmodell mit sichtbarem Zylinder, nur senkrecht |
| Dictator Türdämpfer H 1300 | Bandseite | aufliegend, gleichliegend, zurückliegend | 20 bis 115 N | verstärktes Gelenk und längerer Rollenhebel für große, schwere Türen und Drehflügeltore |
| Dictator Türdämpfer Junior | je nach Einbau | Klappen, Möbeltürchen, Schubladen, Fliegentüren | 13 N | Kleinstformat aus Edelstahl, Geschwindigkeit nicht einstellbar |
| Türdämpfer Z 1100 | Schiebetür | Schiebetüren | 20, 50, 80 N | Z 1000 mit Montagewinkel für leichte Schiebetüren |
Muss der Dämpfer auf die Seite gegenüber den Bändern, bleibt nur der R 1400. Für alle anderen Drehtüren entscheiden Optik, Oberfläche und die benötigte Federstärke.
Federstärke und Montageposition richtig wählen
In den Dictator-Unterlagen gibt es keine feste Zuordnung von Türgewicht zu Federstärke. Maßstab ist die Kraft, die nötig ist, um die angelehnte Tür an der Schließkante langsam in die Schlossfalle zu drücken. Eine einfache Probe: Lässt sich die Tür nur mit dem Daumen ins Schloss drücken? Gelingt das nicht, ist die Tür zu schwergängig. Dann zuerst Falle und Bänder prüfen: Falle fetten oder bei Schlagrillen tauschen, verspannte Türen über die Bänder einstellen.
Zwei Zusammenhänge sollten Sie kennen:
- Abstand zur Schließkante: Je näher der Türdämpfer an der Schließkante sitzt, desto höher sind Schließ- und Öffnungskraft.
- Zu starke Feder: Sie erhöht die Kraft, die zum Öffnen nötig ist. Wählen Sie die Federstärke so, dass alle Nutzer die Tür noch leicht bedienen können.
Der Haken richtet sich nach der Lage der Tür im Rahmen. Werte für den V 1600, bei Z 1000 und H 1300 weichen die Bereiche geringfügig ab:
| Türlage | Haken | Versatz Türblatt zu Rahmen |
|---|---|---|
| gleichliegend (flächenbündig) | 1009 | -4 bis +14 mm |
| aufliegend (Türblatt steht vor) | 1013 | +15 bis +30 mm |
| zurückliegend (Rahmen steht vor) | 1011 | -5 bis -20 mm |
Im Lieferumfang sind Befestigungsschrauben für Holztüren enthalten. Für Stahltüren gibt es eigene Montageplatten, bei schmalen Stahlzargen die Dictator Montageplatte für Haken 1009, 1011 und 1013. Fehlt oberhalb der Tür der Platz, kommt die waagerechte Montage in Frage (VS 2000 mit 20, 35 oder 50 N, R 1400, V 1600 in spezieller Ausführung). Der Türdämpfer-Assistent fragt diese Punkte der Reihe nach ab.
Türdämpfer an Feuer- und Rauchschutztüren

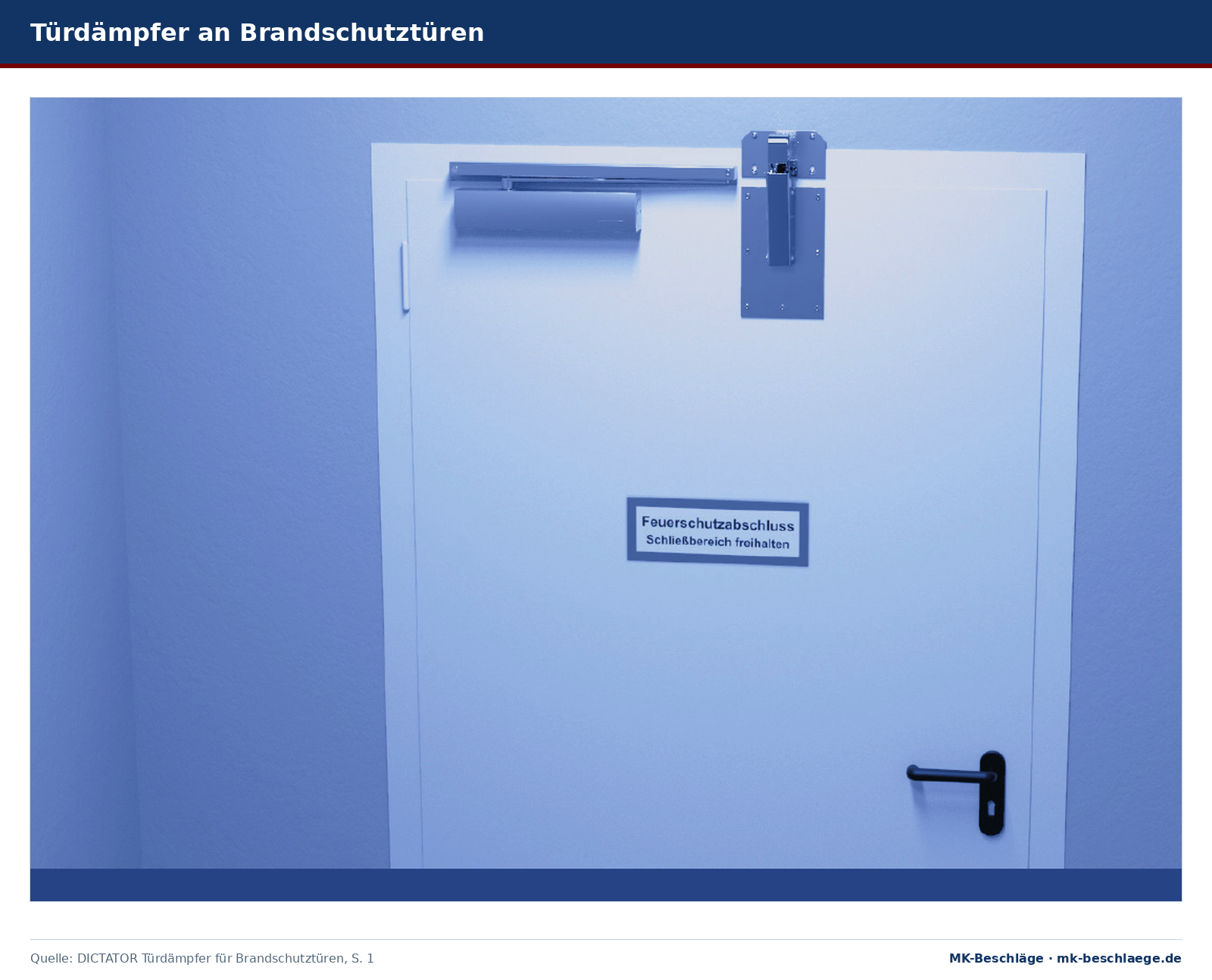

Türdämpfer an einer Feuerschutztür. Abbildung aus dem Dictator-Prospekt zu Brandschutztüren.
In Brandschutzschleusen in Tiefgaragen, Kellern oder Parkhäusern schließt eine Tür oft nicht, wenn die andere schon zu ist: Das Luftpolster hält sie auf, und der Brandschutz ist dahin. Steht die zweite Tür offen, knallt die erste dagegen ins Schloss. Ein Türdämpfer löst beides.
Für Deutschland besitzen nur zwei Ausführungen eine allgemeine bauaufsichtliche Zulassung zur Verwendung an Feuer- und Rauchschutztüren: der Dictator Türdämpfer V 1600 F mit 80 N und fest eingestellter Schließgeschwindigkeit sowie der V 1600 mit 50 N. Vor der Montage ist zu prüfen:
- Ist der Türdämpfer in der Zulassung der Tür enthalten, oder gibt es eine Herstellererklärung des Türenherstellers, die ihn an dieser Tür erlaubt? Deren Vorgaben gelten genau so.
- Schreibt der Verwendbarkeitsnachweis der Tür Montageplatten vor, etwa die Dictator Montageplatte für Türdämpfer V 1600 an Brandschutztüren?
Welche Türtypen freigegeben sind, mit welchem Abstand zur Schließkante und welcher Montageplatte, steht in den Montage-Hinweisen zum V 1600. Was die Feuerwiderstandsklassen bedeuten, erklärt der Beitrag Was bedeutet feuerhemmend?
Ein Türdämpfer hält die Tür geschlossen, nicht offen. Eine mechanische Feststellung ist an Brand- und Rauchschutztüren verboten.
Wo werden Türdämpfer eingesetzt?
- Haus-, Eingangs- und Wohnungstüren: Türen, die trotz Obentürschließer knallen oder einen Spalt offen bleiben. Dictator empfiehlt hier VS 2000, V 1600 und R 1400.
- Kühlraumtüren: Türen, die wegen der Dichtungen nicht ins Schloss fallen oder in der Eile offen bleiben. Empfohlen werden VS 2000 und V 1600. Mehr zu Beschlägen für diesen Einsatz im Kühlraum-Ratgeber.
- Hotels und Gastronomie: Eingangs-, Durchgangs- und Zimmertüren, an denen Gäste nicht gestört werden sollen.
- Büro- und Industrietüren: von Zimmertüren bis zu schweren Industrietüren und Toren, überall dort, wo Platz für die Montage ist. Für sehr große und schwere Türen ist der H 1300 gebaut.
- Kleine Klappen und Möbel: der Junior im Kleinstformat, etwa im Laden- und Möbelbau oder in Apothekeneinrichtungen.
Aufzugtürdämpfer
Wird eine Aufzug-Drehtür von einer Feder geschlossen, dämpft der Aufzugtürdämpfer die Bewegung vor der Endlage ab. Er zieht die Schachttür vollständig zu und hält sie auch gegen Wind und Luftzug geschlossen. So sprechen die Türkontakte zuverlässig an, und der Aufzugbetrieb wird nicht durch eine halb offene Tür gestört. Dictator gibt für seine Aufzugtürdämpfer eine Lebensdauer von weit über 1 Million Zyklen an und führt rund 30 Modelle für die Türen verschiedener Aufzughersteller, zum Beispiel den Dictator Aufzug-Türdämpfer Standard Schindler Alu.
Einen anderen Aufbau hat der Dictator Schachttürdämpfer ED STD 3 für Schacht-Drehtüren von Otis und Thyssen/Stahl: Er wird vom Schacht aus in die Zarge gesetzt, seine Kolbenstange trifft auf die Stirnseite des Türflügels. Er ist für Türgewichte bis 200 kg ausgelegt.
Verwandte Dämpfer: Radialdämpfer und Federpuffer
Radialdämpfer arbeiten anders als ein Türdämpfer: Sie begrenzen die Geschwindigkeit über die gesamte Wegstrecke, etwa bei Schiebetüren und -toren oder bei Laufwagen im Maschinenbau, und werden über Seil, Kette oder Zahnriemen angetrieben. Aufbau und Auswahl erklärt der Beitrag Radialdämpfer LD.
Federpuffer wie der KWS 2014 Türdämpfer haben keine Hydraulik: Ein gefederter Gummipuffer sitzt oben im Türrahmen, möglichst weit vom Türband entfernt, der Federdruck wird über eine Stellschraube eingestellt. KWS gibt ein maximales Türgewicht von ca. 30 kg an. Puffer und Stopper, die die Tür beim Öffnen auffangen, finden Sie im Türstopper-Ratgeber.
Häufige Fragen
Welcher Türdämpfer passt zu einer schweren Tür?
Eine Gewichtsstaffel gibt Dictator nicht vor. Prüfen Sie die Kraft, mit der sich die Tür an der Schließkante ins Schloss drücken lässt, und wählen Sie danach die Federstärke. Für sehr große, schwere Türen und Drehflügeltore ist der H 1300 mit verstärktem Gelenk gebaut, er wird mit bis zu 115 N angeboten.
Kann ich einen Türdämpfer nachrüsten?
Ja, der Türdämpfer wird auf das Türblatt geschraubt, der Haken an den Rahmen. Beiliegend sind Schrauben für Holztüren. Für Stahltüren und schmale Stahlzargen brauchen Sie Montageplatten, an Feuer- und Rauchschutztüren zusätzlich die Erlaubnis aus Türzulassung oder Herstellererklärung.
Ersetzt ein Türdämpfer den Türschließer?
Nein. Der Türdämpfer greift erst kurz vor dem Schließen und zieht die Tür dann ins Schloss. An Feuer- und Rauchschutztüren ist er eine Ergänzung zum Federband oder Obentürschließer.
Wie stelle ich die Schließgeschwindigkeit ein?
Über die Kolbenstange: im Uhrzeigersinn drehen macht die Tür langsamer, gegen den Uhrzeigersinn schneller. Zwei volle Umdrehungen verändern die Zeit um etwa eine Sekunde. Beim Junior und beim V 1600F ist die Geschwindigkeit fest eingestellt.
Welcher Türdämpfer ist für Brandschutztüren zugelassen?
Der V 1600F mit 80 N und der V 1600 mit 50 N haben eine allgemeine bauaufsichtliche Zulassung. Montiert werden darf nur, wenn die Zulassung der Tür oder eine Herstellererklärung den Türdämpfer erlaubt.
