Türschließer mit Gleitschiene oder Gestänge: Unterschied und Auswahl
- Gestänge: Ein Hebelgestänge, auch Scherengestänge genannt, verbindet den Schließer mit Rahmen oder Türblatt.
- Gleitschiene: Der Hebel läuft mit einem Gleitstück in einer Schiene. Feststellung, Rauchschalter und Schließfolgeregelung lassen sich in die Schiene integrieren.
- Leichtes Öffnen hängt am Modell: Einzelne Gleitschienen- und Gestängeschließer sind laut Hersteller barrierefrei nach DIN 18040, jeweils bis zu einer bestimmten Türbreite.
- Normalmontage ist der Standard: Schließer auf dem Türblatt, Bandseite. Auf der Bandgegenseite verlangt GEZE für die Gleitschiene eine Öffnungsbegrenzung.
- Brandschutztür offen halten: nur mit Feststellanlage, mechanische Feststellung ist dort verboten.
Ein Gleitschienentürschließer überträgt die Kraft über einen Hebel, der mit einem Gleitstück in einer Schiene läuft. Ein Gestängetürschließer überträgt sie über ein Hebelgestänge. Unterschiede zeigen sich bei Montage auf der Bandgegenseite, bei Feststellung und Zusatzfunktionen in der Schiene und bei den Herstellerangaben zum leichten Öffnen. Wie ein Türschließer grundsätzlich arbeitet, erklärt der Türschließer Ratgeber.
Aufbau: Gleitschiene und Gestänge im Vergleich

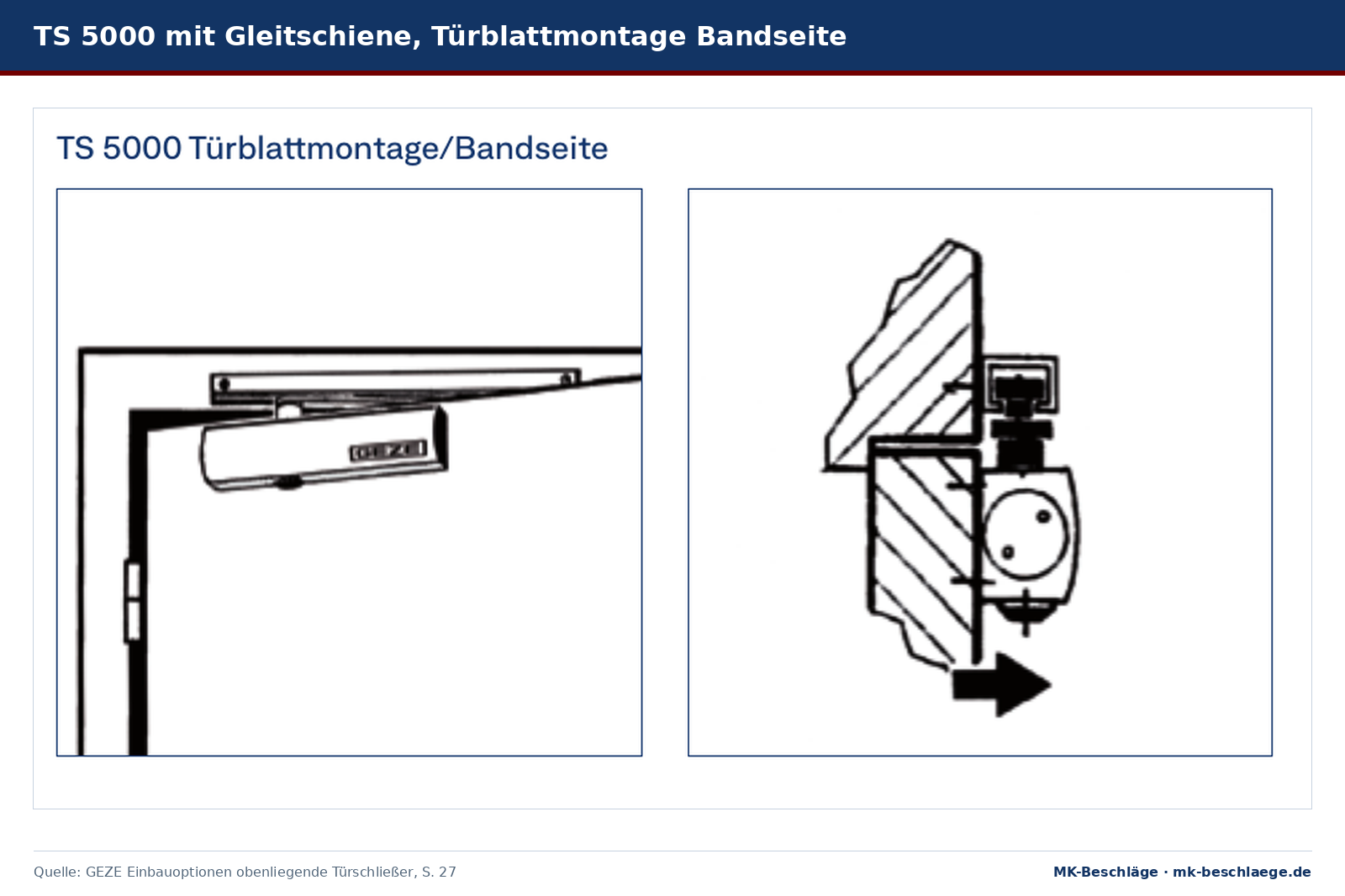

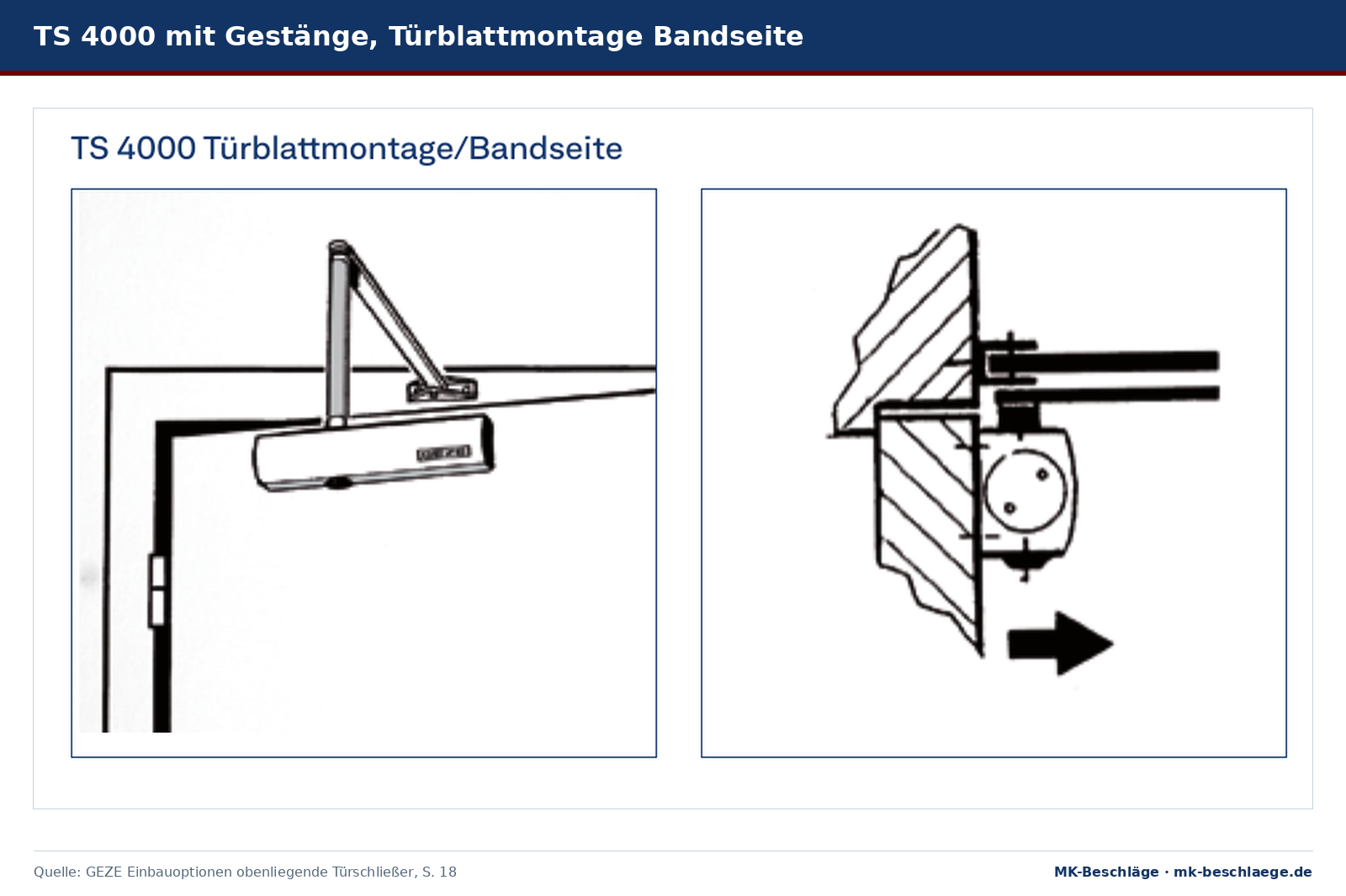

Der TS 4000 mit Gestänge und der TS 5000 mit Gleitschiene in derselben Einbaulage, Türblattmontage auf der Bandseite. Abbildungen aus dem Prospekt Einbauoptionen obenliegende Türschließer von GEZE.
Der TS 4000 mit Gestänge und der TS 5000 mit Gleitschiene in derselben Einbaulage, Türblattmontage auf der Bandseite. Abbildungen aus dem Prospekt Einbauoptionen obenliegende Türschließer von GEZE.
| Merkmal | Gestänge | Gleitschiene |
|---|---|---|
| Kraftübertragung | Hebelgestänge zwischen Schließer und Rahmen bzw. Türblatt | Hebel mit Gleitstück, der in der Schiene läuft |
| Ausführungen je Montageart | Dorma TS 73 V: eine Ausführung für DIN-L, DIN-R, Normal- und Kopfmontage | je nach Modell: Dorma TS 98 XEA ein Schließer für alle vier Montagearten; Dorma TS 93 als B oder G, GEZE TS 5000 und TS 5000 L getrennt |
| Türblattmontage Bandgegenseite | bei GEZE in Parallelarm-Montage | mit eigener Schließerausführung oder Schiene, Öffnungswinkel begrenzen |
| Feststellung | mechanisch über Feststellgestänge oder Rastfeststellarm | mechanisch oder elektrisch in der Schiene, auch mit Rauchschalter und Schließfolgeregelung |
dormakaba fasst in der Preisliste das Zubehör für Gleitschienentürschließer und das für Scherengestänge-Türschließer jeweils in einem eigenen Abschnitt zusammen. Zur Gleitschiene G-N des Dorma TS 93 gehören laut Hersteller Hebel, Schiene und Gleitstück sowie Befestigungsteile.
Öffnungskraft und Barrierefreiheit: was die Hersteller angeben
An barrierefreien Türen muss sich die Tür mit wenig Kraft öffnen lassen. DIN SPEC 1104 empfiehlt dafür ein stark abfallendes Öffnungsmoment. Laut Herstellererläuterung zu dieser Norm soll die Kraft, die der Nutzer aufbringen muss, bis 60° Öffnungswinkel um 40 % sinken.
dormakaba erreicht das bei seinen Gleitschienenschließern mit einer herzförmigen Nockenscheibe und Lineartrieb. Beim Dorma TS 93 geht der Widerstand beim Öffnen laut Hersteller augenblicklich zurück, dormakaba nennt das EASY OPEN. GEZE löst es beim TS 5000 ECline mit einer Öffnungsunterstützung, die sich bei Wind oder Druckunterschieden abschalten lässt.

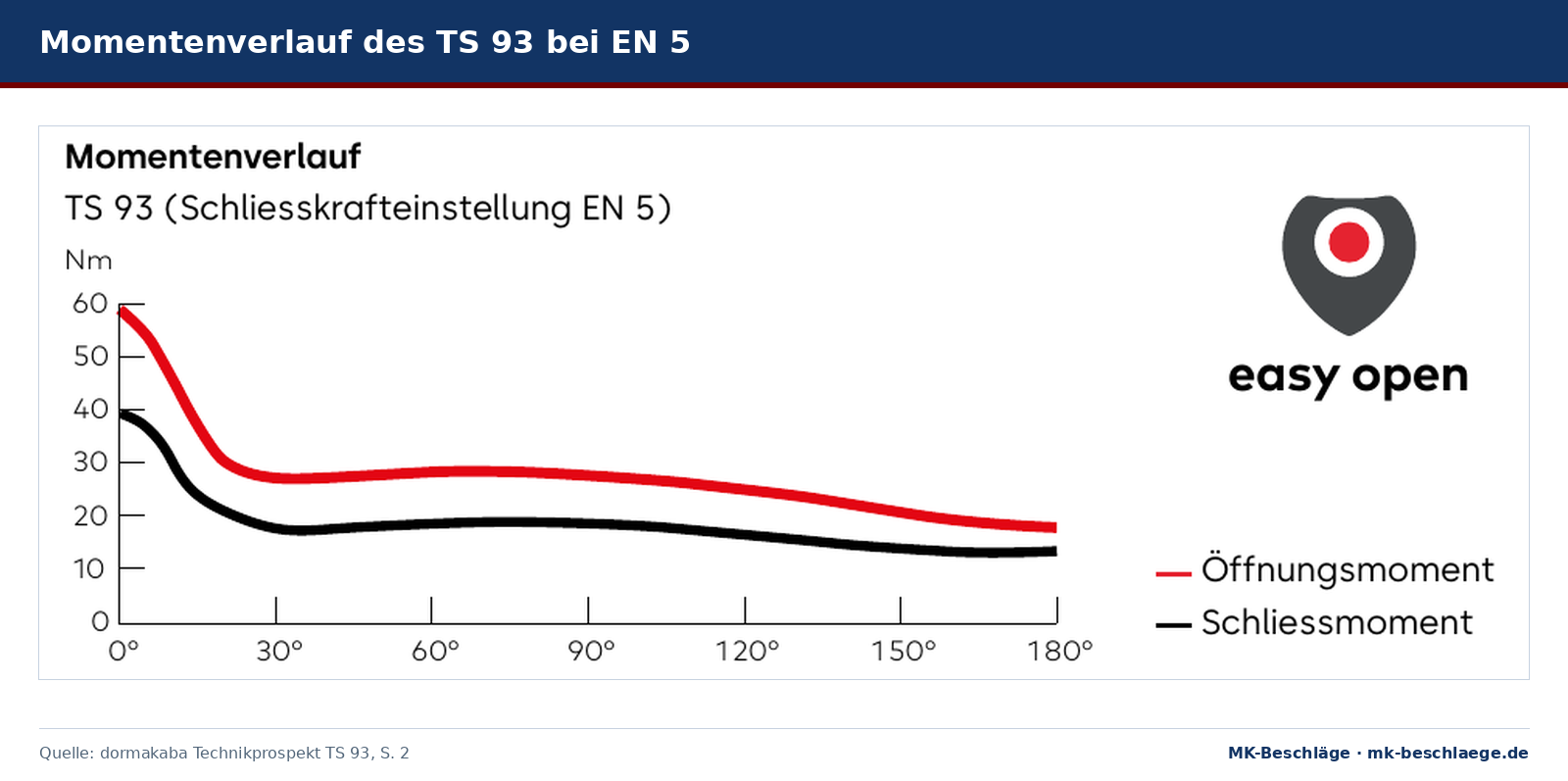

Das Diagramm zeigt, wie Öffnungs- und Schließmoment des TS 93 nach dem ersten Öffnen deutlich abfallen. Abbildung aus dem Technikprospekt TS 93 von dormakaba.
Eine Gleitschiene allein macht einen Schließer aber nicht barrierefrei. Bei GEZE erreichen die Gestängeschließer TS 2000 NV und TS 4000 dieselbe Türbreite wie die Gleitschienenschließer TS 3000 V und TS 5000, nämlich 1100 mm. Nur der TS 5000 ECline mit Öffnungsunterstützung reicht bis 1250 mm:
| Türschließer | Bauart | barrierefrei nach DIN 18040 bis |
|---|---|---|
| GEZE TS 2000 NV | Gestänge | 1100 mm |
| GEZE TS 4000 | Gestänge | 1100 mm |
| GEZE TS 3000 V | Gleitschiene | 1100 mm |
| GEZE TS 5000 | Gleitschiene | 1100 mm |
| GEZE TS 5000 ECline | Gleitschiene | 1250 mm |
| Dorma TS 91 | Gleitschiene | 950 mm |
| Dorma TS 93 Basic | Gleitschiene | 1250 mm |
| Dorma TS 98 XEA | Gleitschiene | 1250 mm |
Für den Dorma TS 73 V mit Gestänge nennt dormakaba im Technikprospekt keinen Wert nach DIN 18040.
Optik und Vandalismus
Zur Optik äußern sich die Hersteller vor allem bei ihren Gleitschienen. dormakaba stellt beim TS 93 das hochwertige Design heraus und nennt für TS 91, TS 92 und TS 93 ein einheitliches Erscheinungsbild im Contur-Programm. Bei GEZE nutzen TS 3000 V und TS 5000 dieselbe Gleitschiene.
Einen Unterschied bei der Widerstandsfähigkeit gegen Vandalismus zwischen Gleitschiene und Gestänge nennen die Hersteller nicht. GEZE führt beim TS 3000 V und TS 5000 mit Gleitschiene ebenso wie beim TS 4000 mit Gestänge ein Sicherheitsventil gegen mutwillige Beschädigung auf.
Montagearten: Normalmontage, Kopfmontage, Bandgegenseite
Bei MK ist die Normalmontage der Standard: Der Schließer sitzt auf dem Türblatt auf der Bandseite. Die Kopfmontage am Sturz ist der Sonderfall. Wo der Schließer auf welcher Seite sitzen darf, legt der Hersteller je Modell fest:
| Türschließer | Türblatt Bandseite | Kopf Bandgegenseite | Türblatt Bandgegenseite | Kopf Bandseite |
|---|---|---|---|---|
| GEZE TS 4000 (Gestänge) | ja | ja | als Parallelarm | nicht genannt |
| GEZE TS 2000 NV (Gestänge) | ja | ja | als Parallelarm | nicht genannt |
| GEZE TS 3000 V | ja | ja | ja | ja |
| GEZE TS 5000 | ja | ja | als TS 5000 L, Öffnungswinkel max. 120° | |
| Dorma TS 93 | Ausführung B | Ausführung G | ||
| Dorma TS 98 XEA | ein Schließer für alle 4 Montagearten, Öffnungsdämpfung und Schließverzögerung in allen | |||
Auf der Bandgegenseite gelten für beide Bauarten eigene Regeln:
- Gleitschiene: Laut GEZE den maximalen Öffnungswinkel begrenzen, mit Türstopper oder T-Stop-Gleitschiene. Beim Dorma TS 93 G auf der Bandgegenseite ist der Öffnungswinkel je nach Bausituation auf ca. 120° bis 145° begrenzt, an Feuer- und Rauchschutztüren muss ein Türstopper gesetzt werden. Passende Modelle zeigt der Türstopper Ratgeber.
- Gestänge: Eine Öffnung bis 180° ist laut GEZE nur möglich, wenn die Leibungstiefe höchstens 70 mm und das Maß aus Leibungstiefe, Türstärke und Drehpunktabstand höchstens 200 mm beträgt. Die Parallelarm-Montage des TS 2000 NV kostet ca. 30 mm Durchgangshöhe, in Rettungswegen beachten.

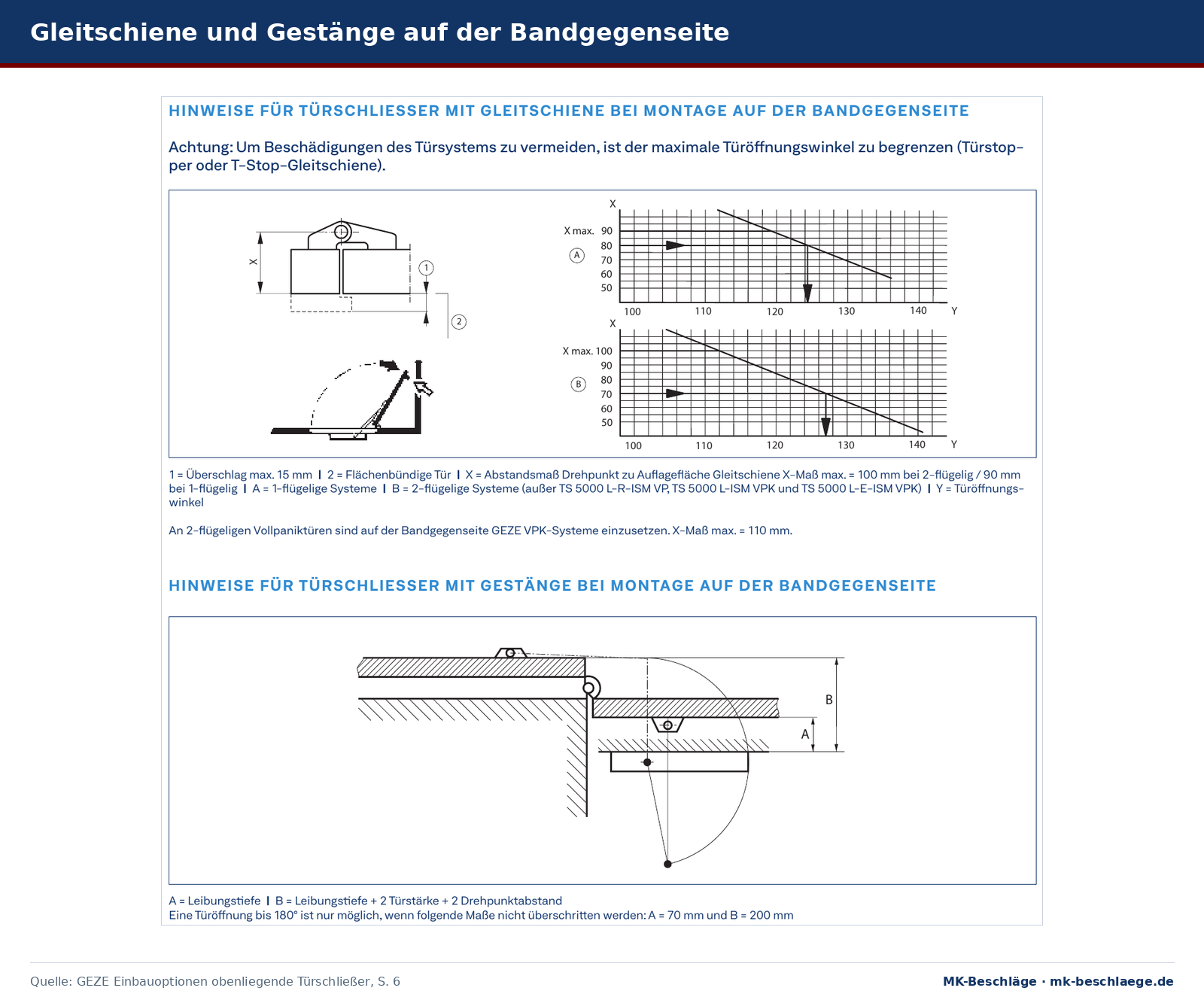

Auf der Bandgegenseite begrenzen bei der Gleitschiene das X-Maß und beim Gestänge Leibungstiefe A und Maß B die mögliche Türöffnung. Abbildung aus dem Prospekt Einbauoptionen obenliegende Türschließer von GEZE.
Wie die Montageart die erreichbare Schließergröße verändert, erklärt der Artikel DIN EN 1154: die EN-Größe beim Türschließer.
Feststellung: Gleitschiene oder Gestänge
Mechanisch, nur an Türen ohne Brandschutzanforderung: Bei der Gleitschiene sitzt die Feststelleinheit in der Schiene. GEZE stellt damit stufenlos zwischen 80° und 130° fest, die Haltekraft ist einstellbar und die Feststellung abschaltbar (mechanische Feststellung für GEZE TS 3000 und TS 5000). Die Dorma Rastfeststelleinheit RF für die G-N-Gleitschiene hält bis ca. 150°, ist aber bei Türblattmontage auf der Bandgegenseite, bei nach außen öffnenden und bei großen, schweren Türen nur bedingt einsatzfähig. Beim Gestänge übernimmt ein Feststellgestänge (GEZE TS 4000, bis 150°) oder ein Rastfeststellarm (Dorma TS 73 V, bis ca. 150°) die Feststellung.
Mechanische Feststellung ist an Brand- und Rauchschutztüren verboten. Soll eine solche Tür offen stehen, braucht es eine Feststellanlage. Mit Gleitschiene ist sie kompakt möglich: Die GEZE TS 5000 R hat Feststellung (80° bis 130°) und Rauchschalterzentrale in der Schiene und ist vom DIBt als Feststellanlage zugelassen. Die Dorma TS 93 EMR ist ebenfalls vom DIBt zugelassen, eine Abnahmeprüfung ist vorgeschrieben. Bei der G-EMR ist der Feststellpunkt zugleich der maximale Öffnungswinkel, dormakaba verlangt dazu einen Türstopper. Aufbau und Abnahme erklärt der Feststellanlagen Ratgeber.
Welcher Türschließer für welche Tür?
| Türsituation | Bauart | Beispiele aus dem Sortiment |
|---|---|---|
| Innentür bis 1100 mm, Standard | Gestänge oder Gleitschiene | Dorma TS 73 V, GEZE TS 2000 NV, GEZE TS 3000 V |
| schmale Innentür bis 950 mm | Gleitschiene | Dorma TS 91 (EN 3) |
| barrierefreie Tür bis 1250 mm | Gleitschiene (bis 1100 mm auch Gestänge) | GEZE TS 5000 ECline, Dorma TS 93, Dorma TS 98 XEA |
| breite Tür bis 1400 mm | Gestänge oder Gleitschiene | GEZE TS 4000 (EN 1-6), GEZE TS 5000 (EN 2-6), Dorma TS 98 XEA (bis 300 kg) |
| Türblattmontage auf der Bandgegenseite | Gleitschiene | GEZE TS 5000 L, GEZE TS 5000 L ECline, Dorma TS 93 Basic G |
| Außentür, nach außen öffnend | je nach Modell | Dorma TS 93 EN 2-5 bis 1250 mm, Dorma TS 98 XEA bis 1400 mm |
| Brand- oder Rauchschutztür soll offen stehen | Feststellanlage, hier in der Gleitschiene | GEZE TS 5000 R, Dorma TS 93 EMR |
Für nach außen öffnende Außentüren sieht dormakaba den Dorma TS 73 V, TS 91 und TS 92 nicht vor. GEZE verlangt an nach außen öffnenden, dem Wind ausgesetzten Türen Schließer mit Öffnungsdämpfung. Welche Größe die Tür braucht, richtet sich nach der Flügelbreite, alle Modelle finden Sie unter Türschließer.
Unterschied GEZE TS 3000 V und TS 5000
| Merkmal | GEZE TS 3000 V | GEZE TS 5000 |
|---|---|---|
| Schließkraft nach EN 1154 | EN 1-4 | EN 2-6 |
| Flügelbreite bis | 1100 mm | 1400 mm |
| barrierefrei nach DIN 18040 bis | 1100 mm | 1100 mm |
| Montagearten | alle vier freigegeben | Türblatt Bandseite, Kopf Bandgegenseite; übrige als TS 5000 L |
| Öffnungsdämpfung | nein, nur Ausführung TS 3000 V BC | integriert, einstellbar |
| Schließkraft einstellen | seitlich, über Umdrehungen | von vorn, mit Sichtanzeige |
| Länge Schließer | 226 mm | 287 mm |
Beide sind laut GEZE für Brandschutztüren geeignet und laufen in derselben Gleitschiene. Für den TS 5000 gibt es zusätzlich Gleitschienen mit elektrischer Feststellung, Rauchschalter und Schließfolgeregelung.
Häufige Fragen
Türschließer mit Gleitschiene oder Gestänge, was ist besser?
Das hängt von der Tür ab. In die Gleitschiene lassen sich Feststellanlage und Schließfolgeregelung integrieren, und es gibt eigene Ausführungen für die Bandgegenseite. Gestänge-Modelle wie GEZE TS 4000 und TS 2000 NV sind laut GEZE ebenfalls barrierefrei nach DIN 18040 bis 1100 mm.
Ist ein Gleitschienentürschließer leichter zu öffnen?
Bei dormakaba sorgen Nockenscheibe und Lineartrieb der Gleitschienenschließer für ein stark abfallendes Öffnungsmoment. Bei GEZE erreichen TS 4000 (Gestänge) und TS 5000 (Gleitschiene) dieselbe Türbreite nach DIN 18040, der TS 5000 ECline mit Öffnungsunterstützung 1250 mm.
Kann ich einen Gleitschienentürschließer auf der Bandgegenseite montieren?
Ja, mit der passenden Ausführung, etwa GEZE TS 5000 L, Dorma TS 93 G oder GEZE TS 3000 V. Bei GEZE muss der Öffnungswinkel dann mit Türstopper oder T-Stop-Gleitschiene begrenzt werden. Beim Dorma TS 93 G empfiehlt dormakaba einen Türstopper, an Feuer- und Rauchschutztüren ist er Pflicht.
Darf eine Gleitschiene mit Feststellung an eine Brandschutztür?
Nur als zugelassene Feststellanlage, etwa GEZE TS 5000 R oder Dorma TS 93 EMR. Mechanische Feststelleinheiten in der Gleitschiene und Rastfeststellarme am Gestänge sind an Brand- und Rauchschutztüren verboten.
Was ist der Unterschied zwischen GEZE TS 3000 V und TS 5000?
Der TS 3000 V deckt EN 1-4 bis 1100 mm Flügelbreite ab und ist für alle vier Montagearten freigegeben. Der TS 5000 reicht bis EN 6 und 1400 mm, hat eine integrierte Öffnungsdämpfung und eine Sichtanzeige der Schließkraft.
