Dictator Radialdämpfer LD
- Der Radialdämpfer LD ist ein patentierter Lamellen-Radialdämpfer von Dictator, der die Geschwindigkeit einer Bewegung über die gesamte Wegstrecke begrenzt.
- Typische Einsätze laut Dictator: Schiebetüren und Schiebetore, auch im Außenbereich, sowie Laufwagen und Schlitten im Maschinenbau.
- Die Dämpfung wird über Seil, Zahnriemen, Kette oder gespanntes Wendelseil übertragen und ist stufenlos einstellbar.
- Im Standard dämpft der LD dank Freilauf nur in eine Richtung, Dämpfung in beide Richtungen gibt es auf Anfrage.
- Zwei Baugrößen: LD 50 mit höchstens 2 Nm und LD 100 mit höchstens 5 Nm Drehmoment im Anlauf (kurzzeitig).
Der Radialdämpfer LD ist ein von Dictator entwickelter und patentierter Lamellen-Radialdämpfer, der die Geschwindigkeit eines bewegten Gegenstands, etwa einer Schiebetür, über die gesamte Wegstrecke stufenlos einstellbar begrenzt. Er wird über ein Abtriebsrad mit Seil, Zahnriemen, Kette oder Wendelseil an die Bewegung gekoppelt. Seine flexible Konstruktion erlaubt neben den Standardbaugrößen auch kundenspezifische Lösungen in kleinen Stückzahlen bis hin zur Einzelanfertigung. Dieser Beitrag erklärt Aufbau, Einsatz und Auswahl.
Was ist ein Radialdämpfer?
Radialdämpfer, auch Rotationsdämpfer genannt, dienen zur Dämpfung von Drehbewegungen und zur kontinuierlichen Geschwindigkeitskontrolle über lange Wegstrecken. Sie sollen hohe Massenkräfte vermeiden. Dictator bietet dafür zwei Baureihen an: die Lamellen-Radialdämpfer LD und die Radialdämpfer RD 240/241. Dictator-Radialdämpfer dämpfen grundsätzlich in beide Richtungen, sind aber in der Regel in einer Richtung mit einem Freilauf ausgestattet.
Ein Radialdämpfer ist damit etwas anderes als ein Türdämpfer: Türdämpfer sitzen oben am Türblatt einer Drehtür und fangen die Tür kurz vor dem Schließen über einen Haken ab. Wie das funktioniert, erklärt der Türdämpfer-Ratgeber.
Wie funktioniert der Radialdämpfer LD?

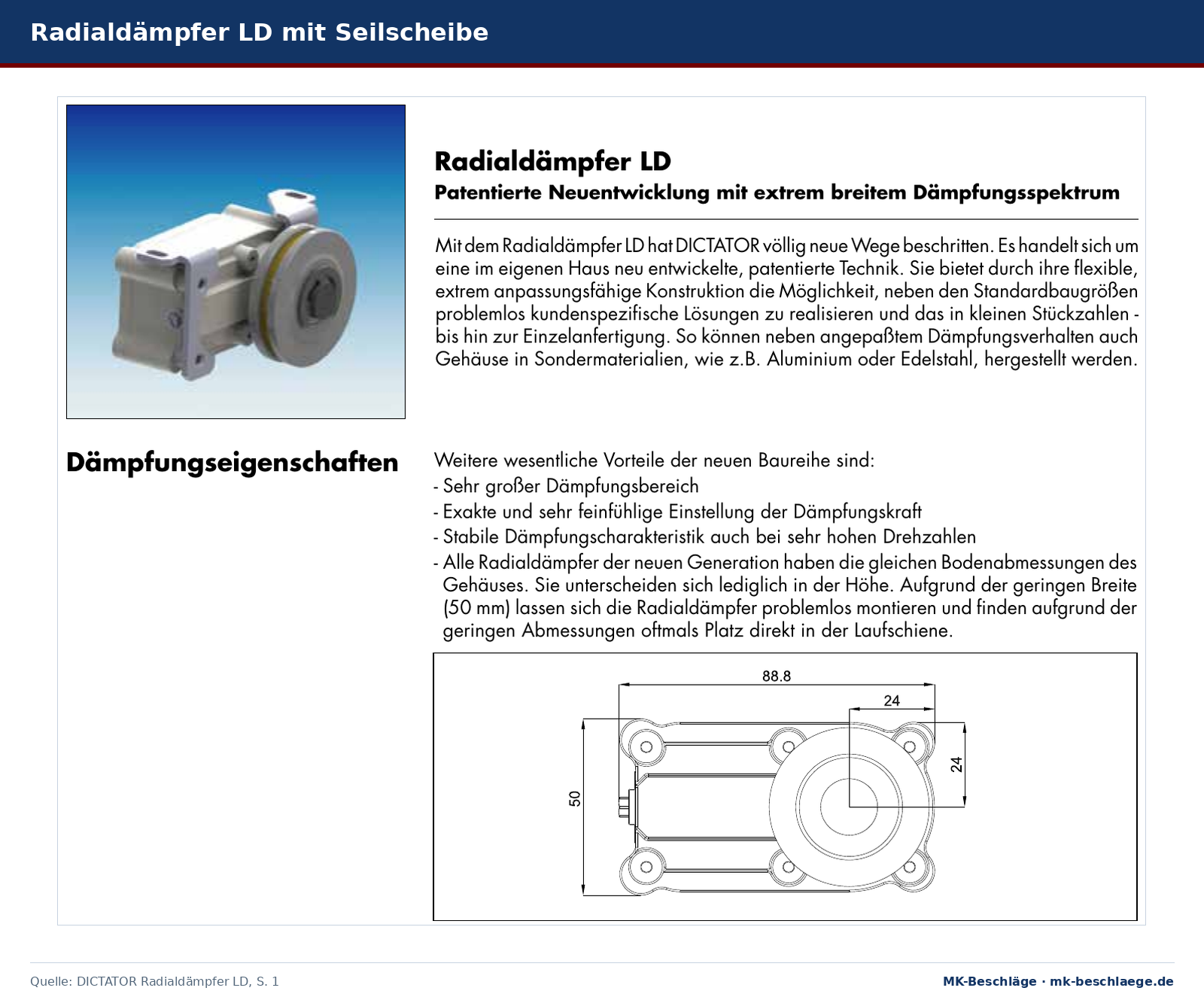

Der Radialdämpfer LD mit Seilscheibe und die Maße seines Gehäuses. Abbildung aus dem DICTATOR-Datenblatt Radialdämpfer LD.
Im Gehäuse arbeitet eine patentierte Lamellenkonstruktion. Die Bewegung wird über ein Abtriebsrad eingeleitet: Seilscheiben mit verschiedenen Durchmessern, Zahnriemenscheiben, Kettenräder oder Reibräder; Achsanschlüsse nach Kundenvorgabe sind ebenfalls möglich. Die Dämpfungskraft und damit die Geschwindigkeit stellen Sie stufenlos an der seitlichen Regulierschraube ein: Hineindrehen im Uhrzeigersinn erhöht die Dämpfung, Drehen gegen den Uhrzeigersinn verringert sie.
Seilscheibe, Kettenrad und Zahnriemenscheibe haben im Standard einen eingebauten Freilauf, deshalb dämpft der LD nur in einer Laufrichtung. Je nach gewünschter Dämpfungsrichtung und Führung von Seil, Kette oder Zahnriemen wird das Rad entsprechend auf die Achse gesteckt. Auf Anfrage liefert Dictator das Dämpfungsrad ohne Freilauf für Dämpfung in beide Richtungen.
Die Dämpfungseigenschaften lassen sich anpassen: über eine größere Gesamthöhe in einem kundenspezifischen Gehäuse oder über Dämpfungsmedien mit anderer Viskosität. Das zeigt der Zusatz „-2“, „-3“ oder „-4“ in der Typbezeichnung, zum Beispiel LD 50-2. Das Gehäuse besteht im Standard aus Kunststoff und hat einen Brandversuch nach DIN 53438-2 bestanden; damit erfüllt es die speziell für Schienenfahrzeuge geltenden Vorschriften. Für besondere Anforderungen fertigt Dictator Gehäuse auch aus Aluminium oder Edelstahl.
Wo wird der Radialdämpfer LD eingesetzt?
Dictator nennt als Einsatz Schiebetüren und Schiebetore, auch im Außenbereich, sowie Laufwagen und Schlitten im Maschinenbau. Wegen der geringen Breite von 50 mm findet der LD oft direkt in der Laufschiene Platz. Die Ausführung mit Seilscheibe Ø 65 mm wird laut Dictator insbesondere bei leichten Türen (Zimmertüren) eingesetzt, weil sich die Dämpfung mit dem größeren Durchmesser gut auf diesen Fall einstellen lässt.
Ein bekanntes Beispiel ist der mechanische Schiebetürschließer DICTAMAT 50: Er kombiniert eine Federseilrolle, die die Tür zuzieht, mit dem Lamellen-Radialdämpfer LD, der die Schließgeschwindigkeit kontrolliert. Im Standard kommen eine Federseilrolle mit Rutschnabe Dictator und ein LD 50 zum Einsatz. Für Brandschutz-Schiebetüren und -tore verweist Dictator auf eigens dafür zugelassene Radialdämpfer im Katalog Brandschutz-Antriebstechnik; der Text hier nennt für den LD keine solche Zulassung.
Radialdämpfer LD: Ausführungen im Überblick
LD 50 und LD 100 haben die gleiche Grundfläche und unterscheiden sich nur in der Bauhöhe.
| Merkmal | LD 50 | LD 100 |
|---|---|---|
| Max. Drehmoment im Anlauf (kurzzeitig) | 2 Nm | 5 Nm |
| Stahlseil bei Seilscheibe | Ø 2 mm | Ø 3 mm |
| Umgebungstemperatur | -15 bis +40 °C | |
| Gehäuse | Kunststoff (Domamit/Grilon), Alu oder Edelstahl auf Anfrage | |
Diese Standardausführungen führt MK-Beschläge:
| Modell | Übertragung | Besonderheit |
|---|---|---|
| Radialdämpfer LD 50 S-45 Dictator | umlaufendes Seil, Seilscheibe Ø 45 mm | 6 Befestigungsbohrungen Ø 2,9 mm; mit Montagewinkel-Set waagrecht oder senkrecht montierbar |
| Radialdämpfer LD 50-2 S-65 Dictator | umlaufendes Seil, Seilscheibe Ø 65 mm | besonders für leichte Türen (Zimmertüren); Seil soll die Scheibe etwa 150° umschlingen |
| LD 50 Z-Z26 Radialdämpfer Dictator | umlaufender Zahnriemen 5M, 10 mm breit | formschlüssig, weniger Vorspannung und Reibung als beim Stahlseil; Zahnriemenscheibe aus Stahl |
| LD 50 WS Radialdämpfer für Wendelseil Dictator | gespanntes Wendelseil | Dämpfer sitzt auf dem Türblatt, das Seil wird an beiden Seiten des Fahrwegs befestigt; ohne Montagehalterung |
| Radialdämpfer LD 100 S-65 Dictator | umlaufendes Seil Ø 3 mm, Seilscheibe Ø 65 mm | für waagrechte oder senkrechte Montage |
Die Seilscheiben bestehen aus Aluminium mit Vulkollaneinlage. Die Seil- und Zahnriemenmodelle gibt es mit oder ohne Montagewinkel-Set, der LD 50 S-45 und der LD 50-2 S-65 auch mit Montagewinkel-Set aus V2A.
Auswahl und Montage
- Kraft: Die Dämpfungsdiagramme von Dictator zeigen die Dämpfungsleistung je Baugröße bei minimaler und maximaler Einstellung. Sie wurden in einer standardisierten Testumgebung ermittelt (Dämpfer senkrecht, Regulierschraube nach unten, 22 bis 25 °C). In der Praxis kann das Dämpfungsverhalten davon abweichen.
- Übertragung: Bei Seilscheiben soll das Seil die Scheibe etwa 150° umschlingen, damit die Dämpfung optimal wirkt. Zahnriemen und Kette verbinden formschlüssig. Passendes Zubehör sind Umlenkrolle und Türmitnehmer mit Seil- oder Riemenspanner.
- Einbaulage: Die Regulierschraube muss nach der Montage gut zugänglich sein.
- Einschaltdauer: Lamellendämpfer sind nicht für Dauerbetrieb vorgesehen, weil sie sich dabei zu stark erwärmen. Die Gehäuseaußenseite sollte möglichst nicht wärmer als 50 °C werden; Umgebungstemperatur, Betätigungshäufigkeit, Drehzahl und Einstellung beeinflussen die Temperatur.
Häufige Fragen
Was ist ein Radialdämpfer?
Ein Rotationsdämpfer, der Drehbewegungen dämpft und so die Geschwindigkeit eines bewegten Gegenstands über die gesamte Wegstrecke begrenzt. Beim LD wird die Bewegung über Seil, Zahnriemen, Kette oder Wendelseil auf ein Abtriebsrad übertragen.
Wofür wird der Radialdämpfer LD eingesetzt?
Laut Dictator für Schiebetüren und Schiebetore, auch im Außenbereich, sowie für Laufwagen und Schlitten im Maschinenbau. Im Schiebetürschließer DICTAMAT 50 kontrolliert er zusammen mit einer Federseilrolle die Schließgeschwindigkeit.
Dämpft der LD in beide Richtungen?
Im Standard nicht: Das Dämpfungsrad hat einen Freilauf, gedämpft wird nur in einer Laufrichtung. Ohne Freilauf für beide Richtungen liefert Dictator auf Anfrage.
Was ist der Unterschied zwischen LD 50 und LD 100?
Die Bauhöhe und damit die Kraft: Der LD 50 erreicht kurzzeitig bis 2 Nm Drehmoment im Anlauf, der LD 100 bis 5 Nm. Die Grundfläche ist gleich, beim LD 50 wird ein Stahlseil Ø 2 mm, beim LD 100 eines mit Ø 3 mm eingesetzt.
Wie stelle ich die Dämpfung ein?
Stufenlos an der seitlichen Regulierschraube: im Uhrzeigersinn mehr Dämpfung, gegen den Uhrzeigersinn weniger.
Kann ich den LD statt eines Türdämpfers an einer Drehtür verwenden?
Dictator beschreibt den LD für Schiebetüren, Tore, Laufwagen und Schlitten. Für Drehtüren sind die Türdämpfer gedacht, die oben am Türblatt sitzen und die Tür über einen Haken abfangen.
