Türschließer GEZE TS 5000

GEZE Mechanische Feststellung für TS 3000 / TS 5000 Einbauteil zur mechanischen Feststellung in Standard-Gleitschienen des GEZE TS 3000 und TS 5000. Hält die Tür in einer einstellbaren Position offen: rein mechanisch, ohne Strom. Das Mechanische Feststellung für GEZE TS3000 / TS5000 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Rein mechanische Feststelleinheit für TS 3000 / TS 5000 Gleitschiene Haltekraft und Feststellwinkel einstellbar, überfahrbar Kein Stromanschluss erforderlich: wartungsarm Nachrüstbar in bestehende TS 3000 / TS 5000 Standard-Gleitschiene NICHT geeignet für zugelassene Feststellanlagen (diese benötigen elektrische Lösung) Tür offen halten: ohne Elektrik Wer eine Tür dauerhaft in einer bestimmten Position offen halten will, aber keine komplette Feststellanlage mit Rauchmelder und Strom braucht, findet hier die passende Lösung: Die mechanische Feststelleinheit wird einfach in die Gleitschiene des TS 3000 oder TS 5000 eingebaut und hält die Tür in einem frei wählbaren Winkel fest. Die Haltekraft ist einstellbar; die Feststellung ist überfahrbar, sodass die Tür jederzeit weiter geöffnet oder wieder zugezogen werden kann. Wichtig: Für Brandschutztüren mit zugelassener Feststellanlage reicht diese mechanische Lösung nicht aus. Hier braucht es eine elektrische Feststellung mit Rauchmelder (z. B. TS 5000 E oder TS 5000 R). Für alle anderen Einsätze, Büro- und Wohnungstüren, Lager, Werkstätten, ist die mechanische Feststellung die einfachste und günstigste Variante. Technische Daten GEZE TS3000 / TS5000 TypMechanische Feststelleinheit Passend zuGEZE TS 3000 V, TS 5000 (Standard-Gleitschiene) Haltekrafteinstellbar Feststellpositionstufenlos einstellbar Überfahrbarja Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT zugelassen für Feststellanlagen an Brandschutztüren Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Passt die Einheit in jede Gleitschiene?Nur in die Standard-Gleitschienen der TS 3000 V und TS 5000 Serie. Für ECline-Gleitschienen gibt es die separate Feststelleinheit ECline (148820). Brandschutz-tauglich?Nein. Brandschutztüren mit Feststellanlage benötigen nach EN 14637 eine elektrische Lösung mit Rauchmelder. Die mechanische Feststellung wäre hier nicht zugelassen. Wie stelle ich den Feststellpunkt ein?Der Feststellpunkt wird über die Position der Einheit in der Gleitschiene bestimmt. Haltekraft über die entsprechende Schraube justieren. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 (dieses Produkt) Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung Lieferumfang 1 Stück Mechanische Feststellung für GEZE TS3000 / TS5000 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

GEZE TS 4000 Türschließer mit Normalgestänge Robuster Obentürschließer mit Scherengestänge: EN 1-6 stufenlos einstellbar, für einflügelige Türen bis 1400 mm Flügelbreite. Für schwere und stark frequentierte Türen. Das GEZE TS 4000 Türschließer ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Gestängetürschließer EN 1-6 stufenlos einstellbar Für Türen bis 1400 mm Flügelbreite (Variante EN 5-7 bis 1600 mm) Integrierte Öffnungsdämpfung + optische Schließkraftanzeige Sicherheitsventil: schützt bei gewaltsamem Aufreißen Zugelassen für Feuer- und Rauchschutztüren nach EN 1154 DIN rechts und links, Bandseite oder Bandgegenseite Der robuste Türschließer für anspruchsvolle Einsätze Wo eine Tür besonders schwer oder stark frequentiert ist, spielt der GEZE TS 4000 seine Stärken aus. Das robuste Scherengestänge ist mechanisch stabiler als eine Gleitschiene und erträgt auch rauhe Behandlung: ideal für Eingangstüren, Nebeneingänge, Werkstatt- oder Lagertüren. Die Schließkraft ist stufenlos zwischen EN 1 und EN 6 einstellbar; eine Sondervariante EN 5-7 deckt sogar Flügelbreiten bis 1600 mm ab. Optisch fällt der Schließer größer aus als ein TS 5000, dafür bringt er alles mit, was der Standard-Schließer auch bietet: integrierte Öffnungsdämpfung, optische Schließkraftanzeige und die komfortable Einstellung aller Funktionen von vorn. Ein zusätzliches Sicherheitsventil schützt den Schließer bei gewaltsamen Auftrieben, etwa wenn die Tür im Wind aufschlägt. Produkt-Highlights GEZE TS 4000 Mechanisch robust: Scherengestänge hält auch grobe Belastung aus EN 1-6 stufenlos: das breiteste Spektrum der GEZE-Serie (optional EN 5-7) Optische Schließkraftanzeige, wie beim TS 5000 Öffnungsdämpfung integriert: schützt vor Stoßbelastung Sicherheitsventil: verhindert Beschädigung bei Aufreißen Alle Funktionen von vorn einstellbar, kein Demontieren Brandschutz-zugelassen: EN 1154 für T30/T60/T90 Technische Daten GEZE TS 4000 SchließkraftEN 1-6, stufenlos (optional EN 5-7) Max. Flügelbreite1400 mm (EN 5-7: 1600 mm) DIN 18040 barrierefreibis 1100 mm Max. Öffnungswinkel180° Maße Schließkörper (B × H × T)287 × 46 × 60 mm MontageNormalgestänge, Bandseite oder Bandgegenseite TüranschlagDIN rechts und links Öffnungsdämpfungintegriert, einstellbar Schließkraftanzeigeoptisch Sicherheitsventilgegen gewaltsames Aufreißen ZulassungenEN 1154, CE, Brandschutz T30/T60/T90 LieferumfangSchließerkörper mit Normalgestänge (Feststellgestänge optional) Montagehinweise GEZE TS 4000 Normalgestänge ist im Lieferumfang enthalten: alternativ Feststellgestänge (mechanisch, 70°-150°) bestellbar. Gestänge am Türblatt, Schließerkörper am Rahmen (Standard) oder umgekehrt. Montageplatte bei Brandschutztüren zwingend (separat bestellen). Alle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Dämpfung) von vorn einstellen. Normen & Zulassungen GEZE TS 4000 DIN EN 1154: Türschließmittel mit kontrolliertem Schließablauf Feuer- und Rauchschutz: zugelassen für T30, T60, T90 (mit Montageplatte) DIN 18040: barrierefrei bis 1100 mm CE-Kennzeichnung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen TS 4000 oder TS 5000: welchen soll ich nehmen?TS 4000 mit Scherengestänge ist robuster und für schwere oder stark frequentierte Türen geeignet (auch T90 bis 1600 mm). TS 5000 mit Gleitschiene ist dezenter und eleganter, deckt EN 2-6 bis 1400 mm ab. Bei Eingängen mit hoher Beanspruchung oder besonders schweren Türen: TS 4000. Bei Standard-Innentüren mit Wert auf Optik: TS 5000. Was ist der Unterschied zwischen Normal- und Feststellgestänge?Das Normalgestänge schließt die Tür einfach. Das Feststellgestänge hält die Tür zusätzlich in einem Winkel zwischen 70° und 150° mechanisch offen: praktisch beim Ein- und Ausladen, aber nicht brandschutzzugelassen. Für welche Türbreiten ist der TS 4000 geeignet?Standard-Ausführung bis 1400 mm (EN 1-6). Für sehr breite Türen gibt es die Sondervariante EN 5-7 mit 1600 mm. Passt der TS 4000 auf Brandschutztüren?Ja, für T30, T60 und T90 nach EN 1154 zugelassen: mit Montageplatte. Wie läuft die Wartung?Jährliche Sichtprüfung und Funktionstest. Gestänge auf Verformung prüfen, Gelenke gegebenenfalls ölen. Bei Brandschutz nach DIN 14677. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Obentürschließer im Vergleich MK-Beschläge führt die ganze GEZE Türschließer-Familie. Welche Serie passt zu Ihrer Anforderung? SerieArtikelnr.ENMax. BreiteBesonderheit TS 2000 NV128885.102421.126234EN 2-41100 mmGestänge, wirtschaftlich, thermostabil TS 3000 V028348.068221MEN 1-41100 mmGleitschiene, kompakt (226 mm) TS 4000102789.102421MEN 1-61400 mmGestänge, robust, optische Anzeige (dieses Produkt) TS 4000 Nassraum120104.102421EN 2-41100 mmGestänge, korrosionsgeschützt TS 5000027333.068221MEN 2-61400 mmGleitschiene, Standard, von vorn einstellbar TS 5000 ECline143640.143572EN 3-51250 mmBarrierefrei, Öffnungsunterstützung TS 5000 R027333.116300EN 2-61400 mmFeststellanlage mit Rauchmelder Lieferumfang 1 Stück GEZE TS 4000 Türschließer 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Dorma Rauchschalterplatine G-EMR: Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil: Eine Platine: drei AnlagentypenWirtschaftlich: Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation: 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose: 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter: Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe: Ruhestromprinzip: sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb: System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand: manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372: BauartgenehmigungDIN EN 54-7: Optischer RauchmelderDIN 14677: Instandhaltung FeststellanlagenDIN EN 14637: Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen: 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren: Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler: Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip: bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt: auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen. Lieferumfang 1 Stück Dorma Rauchschalterplatine G-EMR 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR: 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

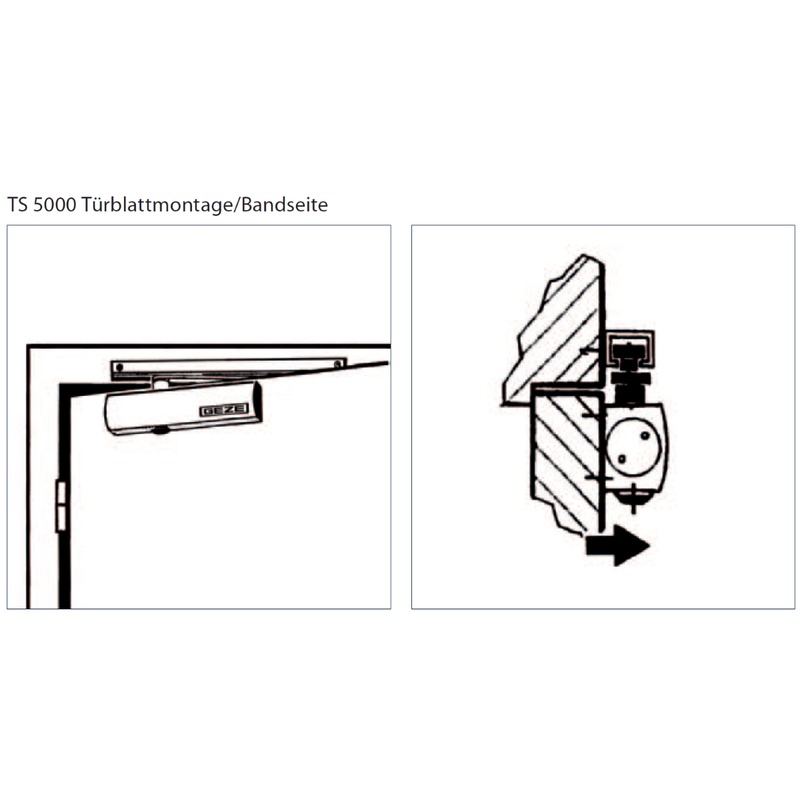

Türschließer GEZE TS 5000 Obenliegender Gleitschienentürschließer EN 2-6 für einflügelige Anschlagtüren bis 1400 mm: zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Das Türschließer GEZE TS 5000 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Schließkraft EN 2-6 stufenlos einstellbar: vom Innenzimmer bis zur schweren Brandschutztür Für Feuer- und Rauchschutztüren zugelassen (EN 1154, mit Montageplatte) Links und rechts verwendbar ohne Umstellung Hydraulischer Endschlag und Öffnungsdämpfung: werkseitig einstellbar Max. Öffnungswinkel 180°, DIN 18040 bis 1100 mm Flügelbreite Der Klassiker unter den GEZE Gleitschienentürschließern Der GEZE TS 5000 ist ein obenliegender Türschließer, den der Profi seit Jahren für einflügelige Anschlagtüren einsetzt. Das Gerät arbeitet nach dem Gleitschienen-Prinzip. Der Druckstift gleitet in einer flachen Schiene am Rahmen und belastet das Türblatt geringer als ein Gestänge-Schließer. Die Optik bleibt dezent, die Mechanik langlebig. Mit der stufenlos einstellbaren Schließkraft EN 2 bis EN 6 deckt ein Modell nahezu alle gängigen Türbreiten ab. Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung werden über drei Ventile an der Frontseite reguliert: ohne Demontage des Schließkörpers. Die optische Kraftanzeige zeigt dem Monteur jederzeit, welche EN-Größe eingestellt ist. Einstellungen an der Frontseite Alle vier Hauptfunktionen werden von vorne über Regulierventile eingestellt. Bei der Variante TS 5000 S kommt zusätzlich eine Schließverzögerung (Ventil 5) hinzu. 1 Türschließergröße (EN 2-6)2 Schließgeschwindigkeit3 Endschlag4 Öffnungsdämpfung Eine leichtgängige Tür muss vom Schließer vollständig geschlossen werden. Produkt-Highlights GEZE TS 5000 Ein Modell, sechs EN-Klassen: stufenlos von EN 2 (850 mm) bis EN 6 (1400 mm) einstellbar Brandschutz-zugelassen: geeignet für T30/T60/T90 bei Montage mit Montageplatte DIN rechts und links: identisches Gerät für beide Anschlagrichtungen, keine Umstellung Hydraulischer Endschlag: zieht die Tür sicher ins Schloss, auch bei Dichtungsdruck Öffnungsdämpfung: schützt vor Kollisionen bei schwungvollem Aufstoßen Servicefreundlich: alle Funktionen ohne Demontage von vorn regulierbar Technische Daten GEZE TS 5000 EigenschaftWert SchließkraftEN 2-6, stufenlos einstellbar Max. Flügelbreite1400 mm (EN 6) Barrierefrei nach DIN 18040bis 1100 mm (EN 4) Öffnungswinkelbis 180° Maße Schließkörper (B × H × T)287 × 47 × 60 mm Endschlag / Öffnungsdämpfunghydraulisch, über Ventile MontageBandseite (Türblatt) oder Kopfmontage (Bandgegenseite) AnschlagDIN rechts und links ohne Umbau ZulassungEN 1154, CE: Feuer- und Rauchschutz LieferumfangSchließkörper, Gleitschiene, Montageplatte Welche EN-Klasse für welche Tür? EN-KlasseMax. FlügelbreiteTypischer Einsatz EN 2850 mmLeichte Zimmer- und Innentüren EN 3950 mmStandard-Innentüren, Büros EN 41100 mmBarrierefrei, Brandschutz Standard EN 51250 mmBreite Objekttüren, T30/T60 EN 61400 mmSehr schwere und breite Türen Montagehinweise GEZE TS 5000 Bei Feuer- und Rauchschutztüren ist die Montageplatte Pflicht. Sie ist im Lieferumfang enthalten. Bohrlehre GEZE Art. 053134 beschleunigt die Positionierung und vermeidet Bohrfehler. Bei schmalen Zargen empfiehlt sich der Sturzfutterwinkel Art. 025657. Normen & Zulassungen GEZE TS 5000 DIN EN 1154: kontrolliert schließende Türschließmittel (Grundnorm) DIN 18040: barrierefreies Bauen bis EN 4 / 1100 mm Flügelbreite Feuer- und Rauchschutz: zugelassen für T30, T60, T90 mit Montageplatte Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen zum GEZE TS 5000 Brauche ich beim TS 5000 eine Montageplatte?Für eine normale Innentür nicht zwingend: bei Feuer- und Rauchschutztüren ist sie Pflicht. Sie liegt dem Lieferumfang bei. Wie stelle ich die Schließkraft ein?An der Stirnseite des Schließkörpers befindet sich Ventil 1. Durch Drehen wird die EN-Größe stufenlos verstellt; die optische Anzeige zeigt den aktuellen Wert. Kann der TS 5000 auf Bandgegenseite montiert werden?Für die klassische Kopfmontage an der Bandgegenseite gibt es die Ausführung TS 5000 L mit BG-Gleitschiene: beide Modelle teilen sich aber den Schließer-Mechanismus. Lässt sich nachträglich eine Feststellung ergänzen?Ja. Die Standard-Gleitschiene lässt sich gegen eine Version mit mechanischer Feststelleinheit (Art. 017924) oder gegen die R-Gleitschiene mit integriertem Rauchmelder tauschen. Der Schließkörper bleibt. Wie oft sollte der TS 5000 gewartet werden?Einmal jährlich Sichtprüfung und Funktionskontrolle. Bei Einsatz in einer Feststellanlage auf Brandschutztüren schreibt DIN 14677 eine jährliche Prüfung durch eine befähigte Person vor. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. Welche TS 5000-Variante passt zu Ihrer Tür? Der Standard-TS 5000 deckt die meisten Anwendungen ab. Für Feststellung, Freilauf, Glastüren oder Bandgegenseite führt MK-Beschläge passende Ausführungen der TS 5000-Familie: ModellArtikelnr.Besonderheit TS 5000027333.068221MStandard-Gleitschienentürschließer (dieses Produkt) TS 5000 mit Glasklemmschuh027333.057126.068221Für Ganzglastüren ohne Türblattrahmen TS 5000 R Feststellanlage027333.116300Mit integrierter R-Gleitschiene und Rauchmelder (230V) TS 5000 ECline143640.143572Mit Öffnungsunterstützung, barrierefrei EN 3-5 TS 5000 R ECline143640.116300ECline kombiniert mit R-Feststellanlage TS 5000 L ECline143648.143578.049185ECline für Bandgegenseite (Kopfmontage) R-ISM-Gleitschiene115614MNachrüst-Gleitschiene mit Rauchmelder + mech. Feststellung Lieferumfang 1 Stück Türschließer GEZE TS 5000 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

GEZE Gleitstück für Standard-Gleitschiene TS 3000 / TS 5000 Ersatz-Gleitstück für die Standard-Gleitschiene der GEZE TS 3000 und TS 5000 Serie. Verschleißteil, einfach zu tauschen. Das GEZE Gleitstück für Gleitschiene TS 3000 / TS 5000 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Ersatz-Gleitstück für Standard-Gleitschiene TS 3000 V / TS 5000 Reibungsarmer Kunststoff, geräuscharm Tausch ohne Ausbau der Gleitschiene möglich Verschleißteil bei hoher Türfrequenz Nicht kompatibel mit R- oder ECline-Gleitschienen Verschleißteil der Standard-Gleitschiene Das Gleitstück verbindet den Schließerkörper des TS 3000 oder TS 5000 mit der Standard-Gleitschiene. Bei jedem Öffnen und Schließen der Tür läuft es in der Schiene und nutzt sich mit der Zeit ab. In Büros oder Wohnungen kann das Teil Jahrzehnte halten: in stark frequentierten Einsatzumgebungen (Einzelhandel, Hotels, Krankenhaus) ist der Tausch nach einigen Jahren sinnvoll. Zeichen für Verschleiß: Geräusche beim Öffnen/Schließen, ungleichmäßiger Lauf, Gleitstück-Lauffläche ist sichtbar flach geworden. Der Tausch dauert nur wenige Minuten: Schließer aushängen, Gleitstück wechseln, wieder einhängen. Technische Daten Gleitstück für GEZE TS 3000 / TS 5000 TypGleitstück für Standard-Gleitschiene Passend zuGEZE TS 3000 V und TS 5000 Standard-Gleitschiene Nicht passend zuR-Gleitschiene, ECline-Gleitschiene Materialreibungsarmer Kunststoff Tauschohne Demontage der Gleitschiene Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Woran erkenne ich, dass das Gleitstück getauscht werden muss?Unruhiger Lauf, Geräusche, sichtbare Abnutzung der Lauffläche. Im Extremfall: der Schließer bleibt in einer Position stehen, weil das Stück nicht mehr gleitet. Passt das Stück an alle TS 3000/5000?Nur an der Standard-Gleitschiene. Für R-Gleitschienen gibt es Art. 115005, für R-Ausführung 30 mm den 085379. Wie wird getauscht?Schließer aus der Gleitschiene aushängen (Hebel lösen), altes Gleitstück entnehmen, neues einsetzen, Schließer wieder einhängen. Funktionstest. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. Gleitschienen und Ersatzteile im Überblick TeilArt.-Nr.Einsatz Gleitstein TS 5000 R 30mm085379Ersatz-Gleitstein für R-Gleitschiene des TS 5000 R Gleitstück TS 3000 / TS 5000109507Ersatz-Gleitstück für Standard-Gleitschiene (dieses Produkt) Gleitstein R-Gleitschiene115005Ersatz-Gleitstein für R-Gleitschiene allgemein R-Gleitschiene116300Komplette R-Gleitschiene (integrierter Rauchmelder) Blende R-Gleitschiene RSZ 6116291Abdeckblende für R-Gleitschiene Montageplatte Gleitschiene123296Für R- und RFS-Gleitschiene bei Sturzproblematik Lieferumfang 1 Stück GEZE Gleitstück für Gleitschiene TS 3000 / TS 5000 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
