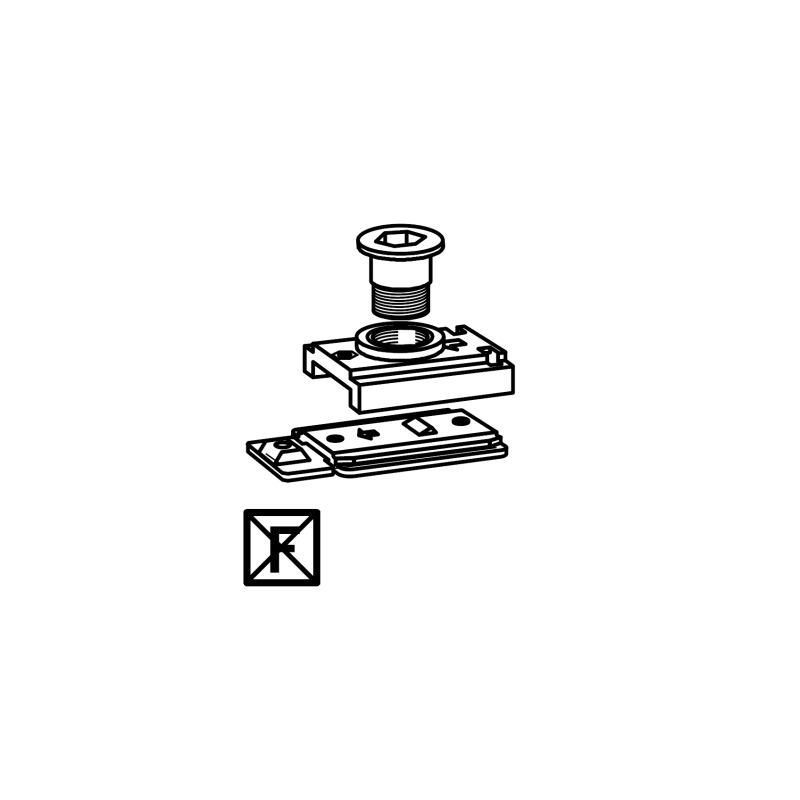

Rastfeststelleinheit DORMA RF

Dorma Rauchschalterplatine G-EMR — Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil — Eine Platine — drei AnlagentypenWirtschaftlich — Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation — 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose — 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter — Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe — Ruhestromprinzip — sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand — manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 54-7 — Optischer RauchmelderDIN 14677 — Instandhaltung FeststellanlagenDIN EN 14637 — Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen — 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren — Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler — Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip — bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt — auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen. Lieferumfang 1 Stück Dorma Rauchschalterplatine G-EMR 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR — 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

GEZE Mechanische Feststellung für TS 3000 / TS 5000 Einbauteil zur mechanischen Feststellung in Standard-Gleitschienen des GEZE TS 3000 und TS 5000. Hält die Tür in einer einstellbaren Position offen — rein mechanisch, ohne Strom. Das Mechanische Feststellung für GEZE TS3000 / TS5000 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Rein mechanische Feststelleinheit für TS 3000 / TS 5000 Gleitschiene Haltekraft und Feststellwinkel einstellbar, überfahrbar Kein Stromanschluss erforderlich — wartungsarm Nachrüstbar in bestehende TS 3000 / TS 5000 Standard-Gleitschiene NICHT geeignet für zugelassene Feststellanlagen (diese benötigen elektrische Lösung) Tür offen halten — ohne Elektrik Wer eine Tür dauerhaft in einer bestimmten Position offen halten will, aber keine komplette Feststellanlage mit Rauchmelder und Strom braucht, findet hier die passende Lösung: Die mechanische Feststelleinheit wird einfach in die Gleitschiene des TS 3000 oder TS 5000 eingebaut und hält die Tür in einem frei wählbaren Winkel fest. Die Haltekraft ist einstellbar; die Feststellung ist überfahrbar, sodass die Tür jederzeit weiter geöffnet oder wieder zugezogen werden kann. Wichtig: Für Brandschutztüren mit zugelassener Feststellanlage reicht diese mechanische Lösung nicht aus — hier braucht es eine elektrische Feststellung mit Rauchmelder (z. B. TS 5000 E oder TS 5000 R). Für alle anderen Einsätze — Büro- und Wohnungstüren, Lager, Werkstätten — ist die mechanische Feststellung die einfachste und günstigste Variante. Technische Daten GEZE TS3000 / TS5000 TypMechanische Feststelleinheit Passend zuGEZE TS 3000 V, TS 5000 (Standard-Gleitschiene) Haltekrafteinstellbar Feststellpositionstufenlos einstellbar Überfahrbarja Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT zugelassen für Feststellanlagen an Brandschutztüren Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Passt die Einheit in jede Gleitschiene?Nur in die Standard-Gleitschienen der TS 3000 V und TS 5000 Serie. Für ECline-Gleitschienen gibt es die separate Feststelleinheit ECline (148820). Brandschutz-tauglich?Nein. Brandschutztüren mit Feststellanlage benötigen nach EN 14637 eine elektrische Lösung mit Rauchmelder. Die mechanische Feststellung wäre hier nicht zugelassen. Wie stelle ich den Feststellpunkt ein?Der Feststellpunkt wird über die Position der Einheit in der Gleitschiene bestimmt. Haltekraft über die entsprechende Schraube justieren. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 (dieses Produkt) Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung Lieferumfang 1 Stück Mechanische Feststellung für GEZE TS3000 / TS5000 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

GEZE Haftgegenplatte mit Gelenk Die GEZE Haftgegenplatte mit Gelenk ist eine ferromagnetische Gegenplatte für GEZE Türhaftmagnete 24 V DC mit beweglich gelagerter Haftfläche. Das Gelenk gleicht Winkel- und Richtungsabweichungen aus, sodass die Platte sich auch bei schiefen Türen oder schräg montierten Magneten plan an die Magnetfläche legt – Teil einer Feststellanlage nach DIN EN 1155. Haftgegenplatte mit Kippgelenk Gleicht Winkel- und Richtungsabweichungen aus Für schiefe Türen, unebene Böden, schräg sitzende Magnete Kompatibel mit allen GEZE Haftmagneten 24 V DC Die leistungsstärkste Gegenplatten-Variante – deckt auch Federpuffer-Anwendungen ab Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche – das Gelenk. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene. Sie gleicht nicht nur Unebenheiten (wie der Federpuffer 115955) aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten Spezifikation und Kompatibilität TypHaftgegenplatte mit Gelenk (Kippausgleich) Materialferromagnetischer Stahl, gelenkig gelagerte Haftfläche AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibel mitGEZE Haftmagnet 115830, 115829M, 115951 (24 V DC) Einsatzschiefe Türen, Altbauten, Sondermontagen NormTeil einer Feststellanlage nach DIN EN 1155 ArtikelOriginal GEZE / MK-Artikelnummer 115956 Häufige Fragen Federpuffer (115955) oder Gelenk – welche Variante?Federpuffer gleicht parallele Unebenheiten aus (kleiner Spalt, leichte Höhendifferenz). Das Gelenk gleicht Winkel- und Richtungsabweichungen aus (Tür steht schief, Magnet sitzt schräg). Im Zweifel ist das Gelenk die sicherere Wahl – es deckt beide Fälle ab. Typische Einsatzfälle für die Gelenk-Variante?Altbauten mit Bodensetzungen, Türen mit ausgeschlagenen Bändern, Flurtüren mit windbedingter Bewegung, Einbausituationen mit schräg montiertem Magnet aus Platzgründen. Hält die Gelenk-Variante genauso stark wie eine starre Platte?Ja. Sobald sich die Platte in die Magnetebene gedreht hat und plan aufliegt, wird die volle Haltekraft erreicht. Bei nicht-fluchtenden Türen in der Praxis sogar besser als eine starre Platte. Mit welchen GEZE-Haftmagneten ist sie kompatibel?Mit allen GEZE-Türhaftmagneten 24 V DC: 115830 Grundmodell, 115829M Wandmontage, 115951 Bodenmontage. Das Gelenk arbeitet unabhängig vom konkreten Magnetmodell. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: Haftmagnet (an Wand oder Boden) und Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.BesonderheitHaftmagnet Grundmodell115830Basis-Elektromagnet 24 V DC, flexible MontageTürhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz-MontageHaftmagnet Bodenmontage115951Aluminiumgehäuse, Bodenkonsole, geschütztHaftgegenplatte Standard115954Plan, starr, fester Sitz am TürblattHaftgegenplatte Federpuffer115955Gefedert, gleicht Bautoleranzen ausHaftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt) Lieferumfang 1 Stück GEZE Haftgegenplatte mit Gelenk 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

GEZE Mechanische Feststelleinheit ECline Feststelleinheit speziell für ECline-Gleitschienen — ergänzt den barrierefreien TS 5000 ECline um eine mechanische Feststellfunktion. Einstellbar, überfahrbar, rein mechanisch. Das Mechanische Feststelleinheit - GEZE ECline ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Passt in ECline-Gleitschiene (143572 / 143578) Haltekraft einstellbar, überfahrbar Ein- und ausschaltbar Rein mechanisch, kein Stromanschluss Ergänzung zum TS 5000 ECline / TS 5000 L ECline Unlackiert — Farbe passt sich der Gleitschiene an Feststellung für den barrierefreien ECline-Schließer Der GEZE TS 5000 ECline ist ein barrierefreier Gleitschienentürschließer mit mechanischer Öffnungsunterstützung. Wer ihn zusätzlich mit einer Feststellfunktion ausstatten möchte — damit die Tür in einer bestimmten Position offen stehen bleibt — braucht diese Feststelleinheit. Sie wird in die ECline-Gleitschiene eingesetzt und rastet den beweglichen Gleitstein an der gewünschten Position ein. Die Haltekraft ist einstellbar, die Feststellung überfahrbar und ein- und ausschaltbar. So können Sie die Funktion zeitweise deaktivieren, wenn die Tür frei schließen soll — etwa nachts oder bei bestimmten Nutzungsarten. Für Brandschutztüren mit zugelassener Feststellanlage reicht eine mechanische Lösung wie diese nicht aus — hier braucht es eine elektrische Lösung mit Rauchmelder. Technische Daten GEZE ECline TypMechanische Feststelleinheit ECline Passend zuECline-Gleitschiene (143572 / 143578) Haltekrafteinstellbar Überfahrbarja Ein-/ausschaltbarja Farbeunlackiert (passt sich Gleitschiene an) Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT für zugelassene Feststellanlagen Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Warum „ein- und ausschaltbar"?So kann man die Feststellung temporär deaktivieren — die Tür schließt dann normal. Bei Änderungen der Nutzungsart (Tag/Nacht, Veranstaltung) ist das praktisch. Passt die Einheit auch in die Standard-Gleitschiene?Nein. Die ECline-Gleitschiene hat eine spezielle Geometrie. Für die Standard-Gleitschiene des TS 5000 brauchen Sie die Feststelleinheit 071924. Brandschutz-zugelassen?Für zugelassene Feststellanlagen auf Brandschutztüren nicht. Dort wird die elektrische Feststellung mit Rauchmelder gefordert. Was ist der Unterschied zur ECline ISM-Variante?Die ECline ISM-Einheit (154766) passt in ECline-ISM-Gleitschienen für zweiflügelige Türen mit Schließfolgeregelung. Diese Variante (148820) ist für einflügelige ECline-Anwendungen. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) (dieses Produkt) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung Lieferumfang 1 Stück Mechanische Feststelleinheit - GEZE ECline 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

Dictator Türdämpfer V 1600 F - Brandschutz Das Dictator Türdämpfer V 1600 F - Brandschutz ist ein Original-Bauteil aus dem Sortiment Dictator Türschliesstechnik. Anwendungsbereich: Türdämpfer, Türschließer und Feststellanlagen-Zubehör in Wohn-, Gewerbe- und Industriebauten. Kurz & KnappTürdämpfer für Brandschutztüren – V 1600 F mit Brandschutz-EignungSchließkraft 80 N – StandardausführungAllgemeine bauaufsichtliche Zulassung Z-6.100-2502 (DIBt) für den V 1600Für auf-, gleich- und zurückliegende DrehtürenTürdämpfer Dictator V 1600 F – BrandschutzDer Dictator V 1600 F ist die Brandschutz-Variante des bewährten V 1600. Die Konstruktion ist auf den Einsatz an T30/T90 Feuerschutz- und Rauchschutztüren ausgelegt – die allgemeine bauaufsichtliche Zulassung Z-6.100-2502 dokumentiert die Eignung als Türschließmittel im Sinne der jeweiligen Türprüfungen (Details siehe Hersteller-Zulassungstext).Technisch arbeitet der V 1600 F wie der Standard-V 1600: progressive Silikonöl-Dämpfung, stufenlos einstellbare Schließgeschwindigkeit, Selbstanpassung an die Türlage. Die Schließkraft beträgt 80 N – passend zu Türgewicht und -größe.Vorteile Dictator V 1600Brandschutz-Eignung – V 1600 F ausgelegt für T30/T90 Feuerschutz- und RauchschutztürenAbZ Z-6.100-2502 – DIBt-Zulassung dokumentiert EignungSchließkraft 80 N – StandardausführungSelbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne UmbauProgressive Silikonöl-Dämpfung – stufenlos einstellbare SchließgeschwindigkeitTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600 F (Brandschutz-Variante)Brandschutz-ZulassungAbZ Z-6.100-2502 (V 1600 Reihe)TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegendSchließkraft80 NDämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)LieferumfangTürdämpfer V 1600 F + Haken + BefestigungsschraubenHersteller-Artikelnummer02.01.04 / Z-6.100-2502 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Türdämpfer, Türschließer und Feststellanlagen-Zubehör in Wohn-, Gewerbe- und Industriebauten. Dictator-Komponenten aus Bayern (Standard-Hydraulik oder elektromechanisch) werden eingesetzt in Brandschutz- und Rauchschutztüren nach DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung) sowie als Aufzug-Türdämpfer und Soft-Close-Beschläge im hochwertigen Türbau. Häufig gestellte FragenWelchen Unterschied gibt es zum Standard V 1600?Der V 1600 F ist die Brandschutz-Variante mit dokumentierter Zulassung Z-6.100-2502. Die Funktionsweise ist identisch zum V 1600. Im Brandschutz-Einsatz ist nur der V 1600 F nachweisbar zugelassen.Reicht die Bescheinigung für den Bauantrag aus?Die AbZ Z-6.100-2502 ist beim Hersteller verfügbar (`Daten/PDF/Dictator/sonstiges/AbZ-Z-6.100-2502-V-1600.pdf` lokal). Für den Bauantrag bitte die aktuelle Version direkt beim DIBt oder Dictator anfordern. Welche Normen erfüllen Dictator-Komponenten?Dictator-Türschließer und Feststellanlagen-Zubehör entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Türdämpfer und Aufzug-Türdämpfer sind nach internen Hydraulik-Standards ausgelegt. Hergestellt in Bayern. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. Lieferumfang 1 Stück Dictator Türdämpfer V 1600 F - Brandschutz 📖 Ratgeber zum Thema Sie finden im Türdämpfer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Dictator TürschliesstechnikDictator TürschließerDictator Feststellanlagen-Zubehör

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder
