Mechanische Feststelleinheit - GEZE ECline

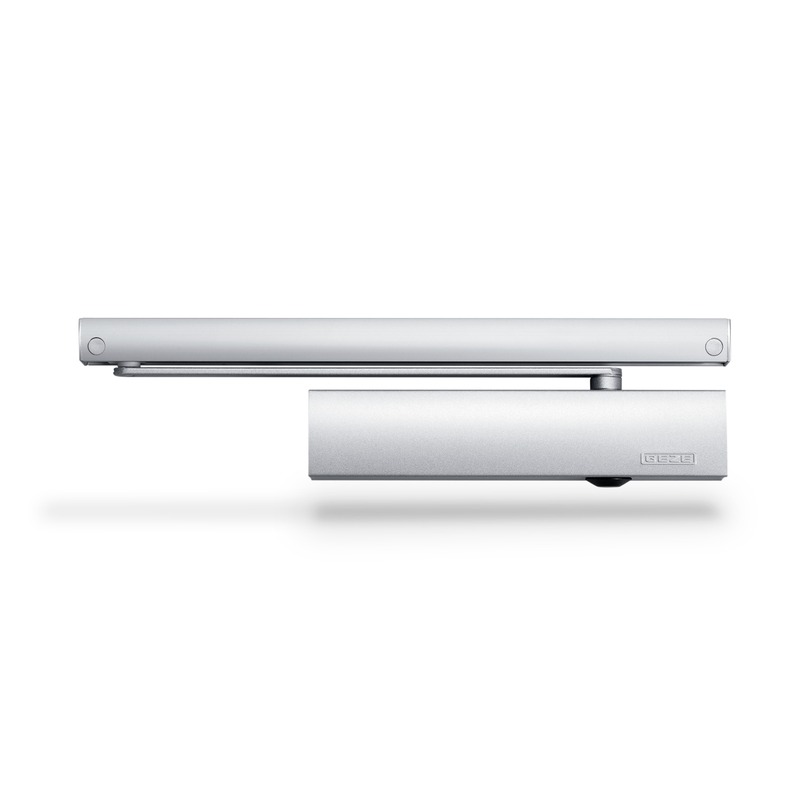

GEZE TS 5000 L ECline — Bandgegenseite Barrierefreier Gleitschienentürschließer EN 3-5 für die Kopfmontage auf der Bandgegenseite. Öffnungskraft unter 47 N nach DIN 18040, Flügelbreite bis 1250 mm — rein mechanisch. Ausführung für Bandgegenseite (BGS): Schließer auf Türblatt gegenüber dem Band, Gleitschiene am Rahmen Barrierefrei nach DIN 18040 — Öffnungskraft unter 47 N bis 1250 mm Schließkraft EN 3-5 stufenlos, DIN rechts und links Öffnungsunterstützung rein mechanisch, kein Stromanschluss Abschaltbar bei Windbelastung oder Druckdifferenz Brandschutz-zugelassen (EN 1154 / EN 1634-1), Montageplatte inkl. Barrierefrei, wenn die Bandseite unsichtbar bleiben soll Die Bandgegenseiten-Montage (BGS) ist immer dann gefragt, wenn von der Gangseite keine Gleitschiene sichtbar sein soll — etwa in repräsentativen Zugängen oder aus Denkmalschutz-Gründen. Der GEZE TS 5000 L ECline kombiniert diese dezente Optik mit der Barrierefreiheit nach DIN 18040. Eine rein mechanische Öffnungsunterstützung in der ECline-Gleitschiene BG senkt die Bedienkraft unter 47 N. Der Schließer arbeitet im Bereich EN 3-5, die maximale Flügelbreite beträgt 1250 mm. Wie beim ECline für die Bandseite ist die Unterstützung abschaltbar — in Treppenhäusern mit Druckunterschied oder bei Windbelastung arbeitet der Schließer dann wie ein klassischer TS 5000 L. Der Montageaufwand entspricht dem Standard-TS 5000 L. Produkt-Highlights Dezente BGS-Optik — Gleitschiene von der Gangseite nicht sichtbar DIN 18040 ohne Elektrik — Öffnungskraft unter 47 N bis EN 5 (1250 mm) Rein mechanisch — wartungsarm, keine Steuerung, keine Verkabelung Öffnungsunterstützung abschaltbar für Schleusen / Windflächen Brandschutz-zugelassen — EN 1154 / EN 1634-1 / EN 1634-3 DIN rechts und links ohne Umbau Technische Daten SchließkraftEN 3-5, stufenlos einstellbar Max. Flügelbreite1250 mm DIN 18040 barrierefreibis 1250 mm (EN 5) Öffnungskraft< 47 N Max. Öffnungswinkel180° Maße Schließkörper287 × 47 × 60 mm Maße ECline-Gleitschiene BG452,5 × 33 × 30 mm Montageposition SchließerTürblatt, Bandgegenseite Montageposition GleitschieneRahmen, Bandseite TüranschlagDIN rechts und links ohne Umbau Feststellungoptional (Feststelleinheit ECline 148820) ZulassungenEN 1154, DIN 18040, EN 1634-1/-3, CE EN-Klassen und Türblattbreiten EN-KlasseTürblattbreiteBarrierefrei EN 3950 mmja EN 41100 mmja EN 51250 mmja Montage Bandgegenseite Schließkörper auf dem Türblatt, auf der Bandgegenseite (gegenüber der Bandseite). ECline-Gleitschiene BG in Kopfmontage am Rahmen / Sturz auf der Bandseite. Montageplatte für den Schließer liegt bei — bei Brandschutztüren Pflicht. Bei schmalem oder vertieftem Sturz: Sturzfutterwinkel verwenden. Bohrbilder sind identisch mit dem Standard-TS 5000 L (kein Mehraufwand). Normen & Zulassungen EN 1154 — Türschließmittel mit kontrolliertem Schließablauf DIN 18040-1/-2 — Barrierefreies Bauen (unter 47 N Bedienkraft) EN 1634-1/-3 — Feuer- und Rauchschutzprüfungen CE-Kennzeichnung und Leistungserklärung nach BauPVO Häufige Fragen zum TS 5000 L ECline Was ist der Unterschied zum TS 5000 ECline (ohne „L")?Die L-Version ist für Bandgegenseite konzipiert — der Schließer sitzt auf dem Türblatt gegenüber dem Band. Das ist dann sinnvoll, wenn Gleitschiene und Schließer von der Hauptgangseite nicht sichtbar sein sollen. Warum ist die EN-Klasse auf 3-5 begrenzt?Die Öffnungsunterstützung in der ECline-Gleitschiene ist für EN 3-5 ausgelegt. Ab EN 6 ließe sich die Öffnungskraft nicht mehr sicher unter 47 N halten — hier braucht man elektrische Freilauf-Lösungen (TS 5000 EFS / RFS). Ist die Montage aufwändiger als beim Standard TS 5000 L?Nein — identische Bohrbilder, identische Montageschritte. Der einzige Unterschied liegt in der ECline-Gleitschiene, die mehr Tiefe in der Schiene beansprucht. Kann ich eine Feststelleinheit ergänzen?Ja, die mechanische Feststelleinheit ECline (148820) wird in die Gleitschiene eingebaut und hält die Tür in einer frei wählbaren Position offen — überfahrbar und einstellbar. Welche Farben sind lieferbar?Schließkörper und Gleitschiene sind in silber, weiß, Edelstahl-ähnlich und nach RAL erhältlich. Schließer und Schiene können in unterschiedlichen Farben kombiniert werden. Die TS 5000-Familie im Überblick MK-Beschläge führt die wichtigsten Varianten der TS 5000-Serie. Die Tabelle hilft bei der Auswahl: ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 mit Glasklemmschuh027333.057126.068221EN 2-61400 mmFür Ganzglastüren TS 5000 R Feststellanlage027333.116300EN 2-61400 mmR-Gleitschiene mit integriertem Rauchmelder (230V) TS 5000 ECline143640.143572EN 3-51250 mmÖffnungsunterstützung, barrierefrei TS 5000 R ECline143640.116300EN 3-51250 mmECline + R-Feststellanlage TS 5000 L ECline (BGS)143648.143578.049185EN 3-51250 mmBandgegenseite, barrierefrei (dieses Produkt) R-ISM-Gleitschiene115614M––Nachrüst-Gleitschiene mit Rauchmelder + Feststellung

GEZE TS 5000 ECline — Bandseite Gleitschienentürschließer EN 3-5 mit rein mechanischer Öffnungsunterstützung in der Gleitschiene. Barrierefrei nach DIN 18040 bis 1250 mm Flügelbreite — ohne Strom, ohne Elektronik. Öffnungskraft unter 47 N — erfüllt DIN 18040 bis EN 5 (1250 mm) Rein mechanisch — kein Netzanschluss, keine Steuerung Schließkraft EN 3-5 stufenlos einstellbar Öffnungsunterstützung abschaltbar bei Wind oder Druckunterschieden Zugelassen für Feuer- und Rauchschutztüren nach EN 1154 Kombinierbar mit mech. Feststelleinheit ECline (Art. 148820) Barrierefrei ohne Elektrik Barrierefreie Türen fordern nach DIN 18040 eine Bedienkraft von höchstens 47 N. Der GEZE TS 5000 ECline erreicht diesen Wert mit einer rein mechanischen Öffnungsunterstützung in der ECline-Gleitschiene — ganz ohne Motor, Netzteil oder Steuerung. Eine Federmechanik unterstützt den Nutzer in den ersten Grad der Öffnungsbewegung und macht die Tür spürbar leichter. Die Schließkraft lässt sich stufenlos zwischen EN 3 und EN 5 einstellen, die maximale Flügelbreite beträgt 1250 mm. Der Montageaufwand unterscheidet sich nicht vom Standard-TS 5000 — gleiche Bohrbilder, gleiche Montageschritte. Bei Türen mit Windbelastung oder Druckunterschied (Treppenhäuser, Schleusen) kann die Öffnungsunterstützung deaktiviert werden; der Schließer arbeitet dann als klassischer TS 5000. Produkt-Highlights DIN 18040 ohne Elektrik — unter 47 N Öffnungskraft bis 1250 mm / EN 5 Wartungsarm — rein mechanisch, keine Elektronik Öffnungsunterstützung abschaltbar — flexibel für Schleusen, Windflächen, Druckzonen Gleicher Montageaufwand wie Standard-TS 5000 — kein Mehraufwand Brandschutz-zugelassen — mit Montageplatte für T30/T60/T90 Mechanische Feststellung nachrüstbar über Feststelleinheit ECline (148820) Technische Daten SchließkraftEN 3-5, stufenlos einstellbar Max. Flügelbreite1250 mm DIN 18040 barrierefreibis 1250 mm (EN 5) Öffnungskraft nach DIN 18040< 47 N Max. Öffnungswinkel180° Maße Schließkörper287 × 47 × 60 mm Maße ECline-Gleitschiene452,5 × 33 × 30 mm Öffnungsunterstützungmechanisch, abschaltbar MontageTürblattmontage Bandseite TüranschlagDIN rechts und links ohne Umbau ZulassungenEN 1154, DIN 18040, Brandschutz LieferumfangSchließer, ECline-Gleitschiene, Montageplatte EN-Klassen und Türbreiten EN-KlasseMax. FlügelbreiteBarrierefrei DIN 18040 EN 3950 mmja EN 41100 mmja EN 51250 mmja Für breitere Türen bis 1400 mm ist der Standard-GEZE TS 5000 (EN 2-6) die richtige Wahl. Montage & Einstellung Schließkörper auf Türblatt (Bandseite), ECline-Gleitschiene am Rahmen — Montageplatte liegt bei. Funktionskontrolle: Tür muss sich spürbar leichter öffnen lassen als ohne Unterstützung. Bei starkem Wind oder Druckunterschieden: Unterstützung an der Gleitschiene deaktivieren. Für Feststellpositionen optional Feststelleinheit ECline (148820) ergänzen. Normen & Zulassungen DIN EN 1154 — Türschließmittel DIN 18040-1 & -2 — Barrierefreies Bauen (max. 47 N Bedienkraft) Feuer- und Rauchschutz — zugelassen mit Montageplatte Häufige Fragen zum TS 5000 ECline Braucht der ECline Strom?Nein. Die Öffnungsunterstützung arbeitet rein mechanisch über einen Federmechanismus — kein Netzanschluss, keine Steuerung, keine Verkabelung. Bis zu welcher Türbreite erfülle ich DIN 18040?Bis 1250 mm (EN 5). Für breitere Türen empfiehlt sich der elektrische Freilauf-Schließer TS 5000 EFS/RFS. Warum lässt sich die Unterstützung abschalten?Bei starkem Winddruck oder in Schleusen kann eine aktive Öffnungsunterstützung dazu führen, dass die Tür ungewollt aufschlägt. Dann deaktiviert man die Funktion an der Gleitschiene. Passt der ECline an Brandschutztüren?Ja — mit der im Lieferumfang enthaltenen Montageplatte ist der TS 5000 ECline nach EN 1154 für T30, T60 und T90 zugelassen. Kann ich nachträglich eine Feststellung ergänzen?Ja, über die mechanische Feststelleinheit ECline (Art. 148820). Sie wird in die ECline-Gleitschiene eingebaut, ist einstellbar und überfahrbar. Die TS 5000-Familie im Überblick MK-Beschläge führt die wichtigsten Varianten der TS 5000-Serie. Die Tabelle hilft bei der Auswahl: ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 mit Glasklemmschuh027333.057126.068221EN 2-61400 mmFür Ganzglastüren TS 5000 R Feststellanlage027333.116300EN 2-61400 mmR-Gleitschiene mit integriertem Rauchmelder (230V) TS 5000 ECline143640.143572EN 3-51250 mmÖffnungsunterstützung, barrierefrei (dieses Produkt) TS 5000 R ECline143640.116300EN 3-51250 mmECline + R-Feststellanlage TS 5000 L ECline (BGS)143648.143578.049185EN 3-51250 mmBandgegenseite, barrierefrei R-ISM-Gleitschiene115614M––Nachrüst-Gleitschiene mit Rauchmelder + Feststellung

KWS 9905 Ersatzpuffer für KWS 1024 - 1025 Grauer Ersatzpuffer für die KWS Türfeststeller 1024 und 1025 Der KWS 9905 Ersatzpuffer eignet sich für folgende Türfeststeller-Modelle: 1024.. 1025..

GEZE Mechanische Feststelleinheit Boxer 12 mm Feststelleinheit für GEZE BOXER Bodentürschließer — 12 mm Ausführung. Hält die Tür in einer einstellbaren Position, rein mechanisch. Mechanische Feststelleinheit für GEZE BOXER Bodentürschließer 12 mm Ausführung (Achsenhöhe) Haltekraft einstellbar, überfahrbar Kein Stromanschluss erforderlich Einbauteil — Montage in bestehenden Boxer-Bodentürschließer Feststellung für BOXER Bodentürschließer Der GEZE BOXER ist ein Bodentürschließer, der in den Boden unter der Tür eingelassen wird — typisch für Glastüren, repräsentative Eingänge oder Ladeneingänge. Soll die Tür in einer bestimmten Position offen stehen, wird eine Feststelleinheit in den Schließer integriert. Die 12-mm-Variante bezeichnet die Achsenhöhe und passt zu Türen mit entsprechender Geometrie. Die Einheit arbeitet rein mechanisch: Ein federbelasteter Riegel rastet in den Feststellpunkt ein und hält die Tür fest. Durch weiteres Drücken kann die Tür überfahren und darüber hinaus geöffnet werden; beim Zurückschwingen rastet sie wieder in Position. Die Haltekraft ist einstellbar. Für Brandschutztüren ist diese mechanische Feststellung nicht zugelassen. Technische Daten TypMechanische Feststelleinheit für BOXER Bodentürschließer Ausführung12 mm Achsenhöhe Haltekrafteinstellbar Überfahrbarja Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT zugelassen für Feststellanlagen Häufige Fragen Welche Achsenhöhe brauche ich?Das hängt vom konkreten BOXER-Modell ab. MK-Beschläge führt die 12-mm-Variante. Im Zweifel bitte vor dem Kauf das Modell des Bodentürschließers prüfen. Kann ich die Einheit nachträglich einbauen?Ja — die Feststelleinheit wird in den bestehenden BOXER eingebaut. Je nach Modell muss der Schließer dafür ausgebaut werden. Brandschutz?Nicht zugelassen. Für Brandschutztüren mit Bodentürschließer und Feststellanlage gibt es spezielle elektrische Lösungen. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer (dieses Produkt) Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung

Rastfeststelleinheit DORMA RF für Dorma Gleitschiene Die Rastfeststelleinheit Dorma RF ermöglicht ein exaktes Feststellen von Türen ohne Rückfederung bis zu einem Öffnungswinkel von ca. 150°. Die Rastfeststellung Dorma RF lässt sich bei Bedarf vom Benutzer einfach ein- und ausschalten, und die Ausrückkraft kann der jeweiligen Türsituation angepasst werden. Die Dorma RF-Einheit ist sowohl für DIN-L- als auch für DIN-R-Türen geeignet und ist zur Nachrüstung der G-N-Gleitschiene vorgesehen. Bei Türblattmontage auf der Bandgegenseite, in Verbindung mit nach außen öffnendenTüren und bei großen, schweren Türen ist die Rastfeststelleinheit Dorma RF nur bedingt einsatzfähig.Nicht für Feuer- und Rauchschutztüren zugelassen!Lieferumfang:- Rastfeststelleinheit Dorma RF

GEZE Mechanische Feststelleinheit ISM Feststelleinheit für ISM-Gleitschienen — der passende Einbauteil, wenn der TS 5000 bereits mit integrierter Schließfolgeregelung ausgestattet ist. Mechanische Feststellung für ISM-Gleitschienen ISM = Integrierte Schließfolgeregelung (zweiflügelige Türen) Haltekraft einstellbar, überfahrbar Rein mechanisch, kein Stromanschluss Kombinierbar mit TS 5000 ISM Türschließer Nicht für zugelassene Feststellanlagen (elektrische Lösung nötig) Feststellung für ISM-Gleitschienen ISM-Gleitschienen sind speziell für zweiflügelige Türen gedacht: Sie enthalten eine Schließfolgeregelung, die sicherstellt, dass der Standflügel immer vor dem Gangflügel schließt. Wer eine solche ISM-Gleitschiene mit einer mechanischen Feststellung kombinieren möchte, braucht eine speziell für diese Gleitschienen-Geometrie ausgelegte Feststelleinheit. Die Feststelleinheit 118437 wird in die ISM-Gleitschiene eingebaut und hält den Gang- oder Standflügel in einer einstellbaren Position offen. Wichtig zu wissen: Für zugelassene Brandschutz-Feststellanlagen reicht eine mechanische Feststellung nicht aus — für Brandschutztüren mit ISM-Gleitschiene bietet GEZE die R-ISM-Gleitschiene (115614M) mit integrierter elektrischer Feststellung und Rauchmelder. Technische Daten TypMechanische Feststelleinheit ISM Passend zuGEZE ISM-Gleitschienen (2-flügelig, mit Schließfolgeregelung) Haltekrafteinstellbar Überfahrbarja Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT für zugelassene Feststellanlagen Häufige Fragen Was bedeutet ISM?Integrierte Schließfolgeregelung — eine mechanische Vorrichtung in der Gleitschiene, die bei zweiflügeligen Türen sicherstellt, dass der Standflügel zuerst schließt. Wichtig bei Brandschutztüren. Kann ich die Feststellung auch an der Standard-Gleitschiene einsetzen?Nein — für die Standard-Gleitschiene des TS 3000 / TS 5000 gibt es die Feststelleinheit 071924. Die ISM-Einheit passt nur in ISM-Schienen. Brandschutz-tauglich?Für zugelassene Feststellanlagen nicht. Nutzen Sie dafür die R-ISM-Gleitschiene 115614M mit integriertem Rauchmelder. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) (dieses Produkt) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung

GEZE Mechanische Feststellung für TS 3000 / TS 5000 Einbauteil zur mechanischen Feststellung in Standard-Gleitschienen des GEZE TS 3000 und TS 5000. Hält die Tür in einer einstellbaren Position offen — rein mechanisch, ohne Strom. Rein mechanische Feststelleinheit für TS 3000 / TS 5000 Gleitschiene Haltekraft und Feststellwinkel einstellbar, überfahrbar Kein Stromanschluss erforderlich — wartungsarm Nachrüstbar in bestehende TS 3000 / TS 5000 Standard-Gleitschiene NICHT geeignet für zugelassene Feststellanlagen (diese benötigen elektrische Lösung) Tür offen halten — ohne Elektrik Wer eine Tür dauerhaft in einer bestimmten Position offen halten will, aber keine komplette Feststellanlage mit Rauchmelder und Strom braucht, findet hier die passende Lösung: Die mechanische Feststelleinheit wird einfach in die Gleitschiene des TS 3000 oder TS 5000 eingebaut und hält die Tür in einem frei wählbaren Winkel fest. Die Haltekraft ist einstellbar; die Feststellung ist überfahrbar, sodass die Tür jederzeit weiter geöffnet oder wieder zugezogen werden kann. Wichtig: Für Brandschutztüren mit zugelassener Feststellanlage reicht diese mechanische Lösung nicht aus — hier braucht es eine elektrische Feststellung mit Rauchmelder (z. B. TS 5000 E oder TS 5000 R). Für alle anderen Einsätze — Büro- und Wohnungstüren, Lager, Werkstätten — ist die mechanische Feststellung die einfachste und günstigste Variante. Technische Daten TypMechanische Feststelleinheit Passend zuGEZE TS 3000 V, TS 5000 (Standard-Gleitschiene) Haltekrafteinstellbar Feststellpositionstufenlos einstellbar Überfahrbarja Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT zugelassen für Feststellanlagen an Brandschutztüren Häufige Fragen Passt die Einheit in jede Gleitschiene?Nur in die Standard-Gleitschienen der TS 3000 V und TS 5000 Serie. Für ECline-Gleitschienen gibt es die separate Feststelleinheit ECline (148820). Brandschutz-tauglich?Nein. Brandschutztüren mit Feststellanlage benötigen nach EN 14637 eine elektrische Lösung mit Rauchmelder. Die mechanische Feststellung wäre hier nicht zugelassen. Wie stelle ich den Feststellpunkt ein?Der Feststellpunkt wird über die Position der Einheit in der Gleitschiene bestimmt. Haltekraft über die entsprechende Schraube justieren. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 (dieses Produkt) Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung

GEZE Mechanische Feststellung für TS 3000 / TS 5000 Einbauteil zur mechanischen Feststellung in Standard-Gleitschienen des GEZE TS 3000 und TS 5000. Hält die Tür in einer einstellbaren Position offen — rein mechanisch, ohne Strom. Rein mechanische Feststelleinheit für TS 3000 / TS 5000 Gleitschiene Haltekraft und Feststellwinkel einstellbar, überfahrbar Kein Stromanschluss erforderlich — wartungsarm Nachrüstbar in bestehende TS 3000 / TS 5000 Standard-Gleitschiene NICHT geeignet für zugelassene Feststellanlagen (diese benötigen elektrische Lösung) Tür offen halten — ohne Elektrik Wer eine Tür dauerhaft in einer bestimmten Position offen halten will, aber keine komplette Feststellanlage mit Rauchmelder und Strom braucht, findet hier die passende Lösung: Die mechanische Feststelleinheit wird einfach in die Gleitschiene des TS 3000 oder TS 5000 eingebaut und hält die Tür in einem frei wählbaren Winkel fest. Die Haltekraft ist einstellbar; die Feststellung ist überfahrbar, sodass die Tür jederzeit weiter geöffnet oder wieder zugezogen werden kann. Wichtig: Für Brandschutztüren mit zugelassener Feststellanlage reicht diese mechanische Lösung nicht aus — hier braucht es eine elektrische Feststellung mit Rauchmelder (z. B. TS 5000 E oder TS 5000 R). Für alle anderen Einsätze — Büro- und Wohnungstüren, Lager, Werkstätten — ist die mechanische Feststellung die einfachste und günstigste Variante. Technische Daten TypMechanische Feststelleinheit Passend zuGEZE TS 3000 V, TS 5000 (Standard-Gleitschiene) Haltekrafteinstellbar Feststellpositionstufenlos einstellbar Überfahrbarja Stromanschlussnicht erforderlich Einsatz BrandschutzNICHT zugelassen für Feststellanlagen an Brandschutztüren Häufige Fragen Passt die Einheit in jede Gleitschiene?Nur in die Standard-Gleitschienen der TS 3000 V und TS 5000 Serie. Für ECline-Gleitschienen gibt es die separate Feststelleinheit ECline (148820). Brandschutz-tauglich?Nein. Brandschutztüren mit Feststellanlage benötigen nach EN 14637 eine elektrische Lösung mit Rauchmelder. Die mechanische Feststellung wäre hier nicht zugelassen. Wie stelle ich den Feststellpunkt ein?Der Feststellpunkt wird über die Position der Einheit in der Gleitschiene bestimmt. Haltekraft über die entsprechende Schraube justieren. GEZE Mechanische Feststelleinheiten im Überblick MK-Beschläge führt passende Feststelleinheiten für jede GEZE-Gleitschiene: VarianteArt.-Nr.Einsatzgebiet Feststelleinheit TS 3000/5000071924Für Standard-Gleitschiene des TS 3000 / TS 5000 (dieses Produkt) Feststelleinheit ISM118437Für ISM-Gleitschiene (2-flügelige Türen) Feststelleinheit Boxer 12 mm129145Für Boxer Bodentürschließer Feststelleinheit ECline148820Für ECline-Gleitschiene (barrierefrei) Feststelleinheit ECline ISM154766Für ECline-Gleitschiene mit Schließfolgeregelung

Türschließer GEZE TS 5000 Obenliegender Gleitschienentürschließer EN 2-6 für einflügelige Anschlagtüren bis 1400 mm — zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Schließkraft EN 2-6 stufenlos einstellbar — vom Innenzimmer bis zur schweren Brandschutztür Für Feuer- und Rauchschutztüren zugelassen (EN 1154, mit Montageplatte) Links und rechts verwendbar ohne Umstellung Hydraulischer Endschlag und Öffnungsdämpfung — werkseitig einstellbar Max. Öffnungswinkel 180°, DIN 18040 bis 1100 mm Flügelbreite Der Klassiker unter den GEZE Gleitschienentürschließern Der GEZE TS 5000 ist ein obenliegender Türschließer, den der Profi seit Jahren für einflügelige Anschlagtüren einsetzt. Das Gerät arbeitet nach dem Gleitschienen-Prinzip — der Druckstift gleitet in einer flachen Schiene am Rahmen und belastet das Türblatt geringer als ein Gestänge-Schließer. Die Optik bleibt dezent, die Mechanik langlebig. Mit der stufenlos einstellbaren Schließkraft EN 2 bis EN 6 deckt ein Modell nahezu alle gängigen Türbreiten ab. Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung werden über drei Ventile an der Frontseite reguliert — ohne Demontage des Schließkörpers. Die optische Kraftanzeige zeigt dem Monteur jederzeit, welche EN-Größe eingestellt ist. Einstellungen an der Frontseite Alle vier Hauptfunktionen werden von vorne über Regulierventile eingestellt. Bei der Variante TS 5000 S kommt zusätzlich eine Schließverzögerung (Ventil 5) hinzu. 1 Türschließergröße (EN 2-6)2 Schließgeschwindigkeit3 Endschlag4 Öffnungsdämpfung Eine leichtgängige Tür muss vom Schließer vollständig geschlossen werden. Produkt-Highlights Ein Modell, sechs EN-Klassen — stufenlos von EN 2 (850 mm) bis EN 6 (1400 mm) einstellbar Brandschutz-zugelassen — geeignet für T30/T60/T90 bei Montage mit Montageplatte DIN rechts und links — identisches Gerät für beide Anschlagrichtungen, keine Umstellung Hydraulischer Endschlag — zieht die Tür sicher ins Schloss, auch bei Dichtungsdruck Öffnungsdämpfung — schützt vor Kollisionen bei schwungvollem Aufstoßen Servicefreundlich — alle Funktionen ohne Demontage von vorn regulierbar Technische Daten EigenschaftWert SchließkraftEN 2-6, stufenlos einstellbar Max. Flügelbreite1400 mm (EN 6) Barrierefrei nach DIN 18040bis 1100 mm (EN 4) Öffnungswinkelbis 180° Maße Schließkörper (B × H × T)287 × 47 × 60 mm Endschlag / Öffnungsdämpfunghydraulisch, über Ventile MontageBandseite (Türblatt) oder Kopfmontage (Bandgegenseite) AnschlagDIN rechts und links ohne Umbau ZulassungEN 1154, CE — Feuer- und Rauchschutz LieferumfangSchließkörper, Gleitschiene, Montageplatte Welche EN-Klasse für welche Tür? EN-KlasseMax. FlügelbreiteTypischer Einsatz EN 2850 mmLeichte Zimmer- und Innentüren EN 3950 mmStandard-Innentüren, Büros EN 41100 mmBarrierefrei, Brandschutz Standard EN 51250 mmBreite Objekttüren, T30/T60 EN 61400 mmSehr schwere und breite Türen Montagehinweise Bei Feuer- und Rauchschutztüren ist die Montageplatte Pflicht — sie ist im Lieferumfang enthalten. Bohrlehre GEZE Art. 053134 beschleunigt die Positionierung und vermeidet Bohrfehler. Bei schmalen Zargen empfiehlt sich der Sturzfutterwinkel Art. 025657. Normen & Zulassungen DIN EN 1154 — kontrolliert schließende Türschließmittel (Grundnorm) DIN 18040 — barrierefreies Bauen bis EN 4 / 1100 mm Flügelbreite Feuer- und Rauchschutz — zugelassen für T30, T60, T90 mit Montageplatte Häufige Fragen zum GEZE TS 5000 Brauche ich beim TS 5000 eine Montageplatte?Für eine normale Innentür nicht zwingend — bei Feuer- und Rauchschutztüren ist sie Pflicht. Sie liegt dem Lieferumfang bei. Wie stelle ich die Schließkraft ein?An der Stirnseite des Schließkörpers befindet sich Ventil 1. Durch Drehen wird die EN-Größe stufenlos verstellt; die optische Anzeige zeigt den aktuellen Wert. Kann der TS 5000 auf Bandgegenseite montiert werden?Für die klassische Kopfmontage an der Bandgegenseite gibt es die Ausführung TS 5000 L mit BG-Gleitschiene — beide Modelle teilen sich aber den Schließer-Mechanismus. Lässt sich nachträglich eine Feststellung ergänzen?Ja. Die Standard-Gleitschiene lässt sich gegen eine Version mit mechanischer Feststelleinheit (Art. 017924) oder gegen die R-Gleitschiene mit integriertem Rauchmelder tauschen. Der Schließkörper bleibt. Wie oft sollte der TS 5000 gewartet werden?Einmal jährlich Sichtprüfung und Funktionskontrolle. Bei Einsatz in einer Feststellanlage auf Brandschutztüren schreibt DIN 14677 eine jährliche Prüfung durch eine befähigte Person vor. Welche TS 5000-Variante passt zu Ihrer Tür? Der Standard-TS 5000 deckt die meisten Anwendungen ab. Für Feststellung, Freilauf, Glastüren oder Bandgegenseite führt MK-Beschläge passende Ausführungen der TS 5000-Familie: ModellArtikelnr.Besonderheit TS 5000027333.068221MStandard-Gleitschienentürschließer (dieses Produkt) TS 5000 mit Glasklemmschuh027333.057126.068221Für Ganzglastüren ohne Türblattrahmen TS 5000 R Feststellanlage027333.116300Mit integrierter R-Gleitschiene und Rauchmelder (230V) TS 5000 ECline143640.143572Mit Öffnungsunterstützung, barrierefrei EN 3-5 TS 5000 R ECline143640.116300ECline kombiniert mit R-Feststellanlage TS 5000 L ECline143648.143578.049185ECline für Bandgegenseite (Kopfmontage) R-ISM-Gleitschiene115614MNachrüst-Gleitschiene mit Rauchmelder + mech. Feststellung

GEZE Gleitstein für R-Gleitschiene Ersatz-Gleitstein für die R-Gleitschiene von GEZE TS 5000 R und verwandten Feststellanlagen-Ausführungen. Verschleißteil, einfacher Tausch. Gleitstein für GEZE R-Gleitschiene Passt zu allen R-Gleitschienen-Varianten Reibungsarmer Kunststoff Einfacher Tausch ohne Ausbau der Schiene Nicht mit Standard-Gleitschiene oder ECline kompatibel Der Gleitstein der Feststellanlagen-Schiene R-Gleitschienen von GEZE sind mit integriertem Rauchmelder, Rauchschalterzentrale und Feststellung ausgestattet — das Herzstück von Feststellanlagen an einflügeligen Brandschutztüren. Im Inneren der Schiene läuft ein Gleitstein, der den Schließerkörper mit der Schiene verbindet. Wie alle Verschleißteile nutzt er sich ab; das ist normal und kein Defekt der Gleitschiene selbst. Der Wechsel ist eine Frage der Wartung: Dauert das Schließen länger als früher, hört man Geräusche oder bleibt der Schließer gelegentlich stehen, sollte der Gleitstein auf Abnutzung geprüft werden. Der Tausch geht schnell und spart die Kosten einer kompletten Gleitschienen-Erneuerung. Technische Daten TypGleitstein für R-Gleitschiene Passend zuGEZE R-Gleitschienen (TS 5000 R und verwandte) Nicht passendStandard-Gleitschiene, ECline-Gleitschiene Materialreibungsarmer Kunststoff Tauschohne Demontage der Gleitschiene Häufige Fragen Wofür dieses Ersatzteil?Wenn in einer bestehenden Feststellanlage mit R-Gleitschiene der Lauf unruhig wird oder Geräusche auftreten, ist oft der Gleitstein abgenutzt. Ein günstiges Verschleißteil, das viel Geld gegenüber einer Komplett-Erneuerung spart. Passt er auch an 30-mm-Varianten?Nein — für die 30-mm-Variante ist Art. 085379 der richtige Gleitstein. Wie oft sollte er gewechselt werden?Bei normal frequentierten Türen sehr selten, wenn überhaupt. Bei stark frequentierten Anlagen kann nach einigen Jahren ein Tausch sinnvoll sein. Gleitschienen und Ersatzteile im Überblick TeilArt.-Nr.Einsatz Gleitstein TS 5000 R 30mm085379Ersatz-Gleitstein für R-Gleitschiene des TS 5000 R Gleitstück TS 3000 / TS 5000109507Ersatz-Gleitstück für Standard-Gleitschiene Gleitstein R-Gleitschiene115005Ersatz-Gleitstein für R-Gleitschiene allgemein (dieses Produkt) R-Gleitschiene116300Komplette R-Gleitschiene (integrierter Rauchmelder) Blende R-Gleitschiene RSZ 6116291Abdeckblende für R-Gleitschiene Montageplatte Gleitschiene123296Für R- und RFS-Gleitschiene bei Sturzproblematik

Rastfeststelleinheit DORMA RF für Dorma Gleitschiene Die Rastfeststelleinheit Dorma RF ermöglicht ein exaktes Feststellen von Türen ohne Rückfederung bis zu einem Öffnungswinkel von ca. 150°. Die Rastfeststellung Dorma RF lässt sich bei Bedarf vom Benutzer einfach ein- und ausschalten, und die Ausrückkraft kann der jeweiligen Türsituation angepasst werden. Die Dorma RF-Einheit ist sowohl für DIN-L- als auch für DIN-R-Türen geeignet und ist zur Nachrüstung der G-N-Gleitschiene vorgesehen. Bei Türblattmontage auf der Bandgegenseite, in Verbindung mit nach außen öffnendenTüren und bei großen, schweren Türen ist die Rastfeststelleinheit Dorma RF nur bedingt einsatzfähig.Nicht für Feuer- und Rauchschutztüren zugelassen!Lieferumfang:- Rastfeststelleinheit Dorma RF

Türpuffer mit schwarzem Gummipuffer - KWS 2080 Zur Bodenmontage - Ansatzhöhe: 3 mm Türpuffer KWS 2080 - Ansatzhöhe 3 mm Türpuffer aus Leichtmetall bearbeitet nach E 5 Mit Gummipuffer - schwarz Türpuffer mit Befestigungsmaterial Max. Türgewicht: ca. 30 kg Montage Türpuffer 2080: Der Türpuffer muss im größtmöglichen Abstand zum Türband montiert werden. Den Türpuffer auf den Boden schrauben. Das Verdrehen des Türpuffers verhindert der einzulassenden Zapfen. Ausführungen: Artikelnr Beschreibung Material Oberfläche Gewicht KWS 2080.31 Bodenmontage - 3 mm Ansatzhöhe Leichtmetall bearbeitet nach E 5 silberfarbig eloxiert 0,045 kg KWS 2080.33 Bodenmontage - 3 mm Ansatzhöhe Leichtmetall bearbeitet nach E 5 messingfarbig eloxiert 0,045 kg KWS 2080.37 Bodenmontage - 3 mm Ansatzhöhe Leichtmetall bearbeitet nach E 5 dunkelbraun eloxiert 0,045 kg Dieser Türpuffer ist auch mit folgenden Ansatzhöhen erhältlich (unter "Ähnliche Artikel"): KWS 2080: Ansatzhöhe 3 mm KWS 2082: Ansatzhöhe 10 mm KWS 2084: Ansatzhöhe 15 mm KWS 2086: Ansatzhöhe 20 mm KWS 2088: Ansatzhöhe 27 mm Lieferumfang:- KWS 2080 Türpuffer - 3 mm Ansatzhöhe- mit Befestigungsmaterial
