Dictator Montageplatte für Haken 1009, 1011 und 1013

Produktinformationen "Dictator Montageplatte für Haken 1009, 1011 und 1013"

Dictator Montageplatte für Haken 1009, 1011 und 1013

Die Dictator Montageplatte 205231XL ist die Platte für die senkrechte Montage des Hakens an Brandschutztüren. Sie passt zu den Haken 1009, 1011 und 1013 der Dictator Türdämpfer.

  • Für Haken 1009, 1011 und 1013 an der Zarge

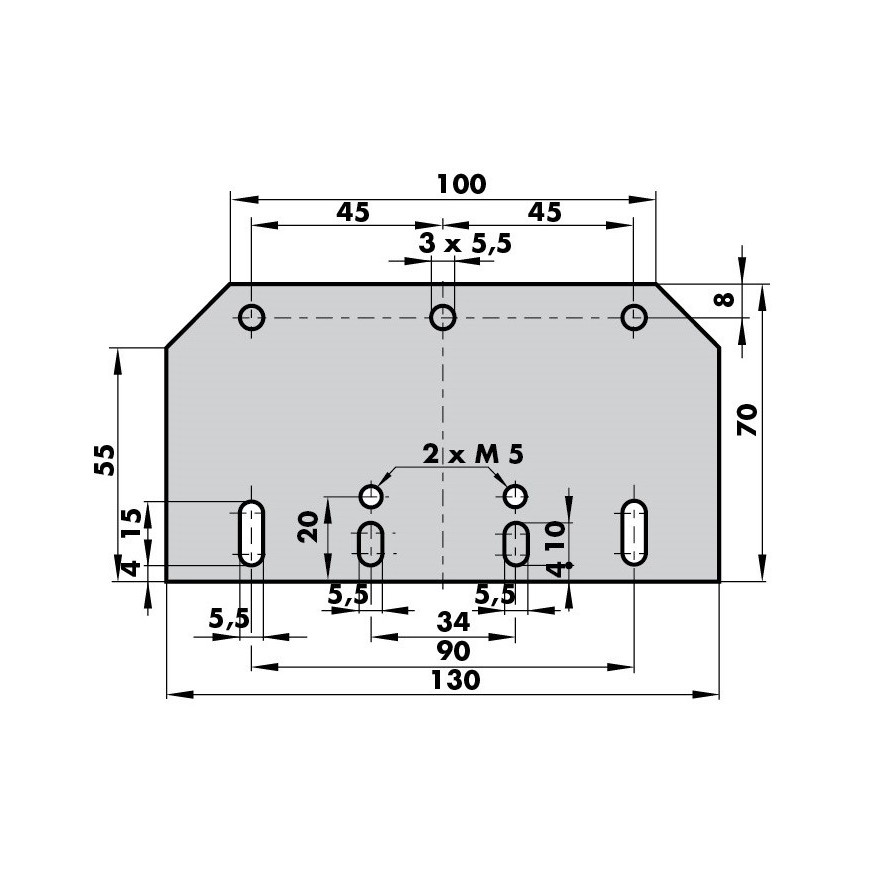

  • 130 x 70 mm, Stahl verzinkt
  • Mit 4 Schrauben M5 x 6 (Kreuzschlitz, Linsenkopf)
  • Gegenstück zur Montageplatte 205212 für den Türdämpfer

Wofür die Montageplatte gebraucht wird

Der Haken des Türdämpfers sitzt an der Zarge. Bei einem Teil der Feuer- und Rauchschutztüren schreibt der Türenhersteller dafür eine Montageplatte vor: die 205231XL, zusammen mit der Montageplatte 205212 für den Türdämpfer selbst. Ob beide Platten nötig sind, steht im Verwendbarkeitsnachweis der Tür und in der Montage-Freigabeliste von Dictator; die Übersicht steht beim Dictator Türdämpfer V 1600 F.

Die Platte passt zu allen drei Haken 1009, 1011 und 1013. Beim Türdämpfer H 1300 nennt Dictator sie für den Fall, dass sich der Haken nicht mit allen 4 Bohrungen an der Zarge befestigen lässt.

Technische Daten

EigenschaftWert
Bestellnummer205231XL
Verwendungsenkrechte Montage des Hakens an Brandschutztüren
Abmessungen130 x 70 mm
MaterialStahl, verzinkt
Befestigung4 Kreuzschlitz-Linsenkopfschrauben M5 x 6
Passend fürHaken 1009, 1011 und 1013 (Dictator Türdämpfer V 1600, V 1600 F, H 1300)

Bei welchen Türen die 205231XL vorgesehen ist

Auszug aus der Montage-Freigabeliste von Dictator für den V 1600 an Brandschutztüren:

TürenherstellerTürmodelle mit Montageplatte 205231XL
HörmannH8-5, Quadro, H3, H3D, H16, H6 (auch RS), H3 OD, H6 OD, H16 OD (auch RS)
Novoferm RiexingerNovoPorta Premio (T 30, T 90, EI2 30, EI2 60, EI2 90)
Domofermalle Türen außer LF 531

Bei den übrigen Türmodellen regelt die Liste je Türentyp, ob überhaupt Montageplatten vorgeschrieben sind. Keine Montageplatte nennt die Liste bei Hörmann HE 311 bis HE 921, A/RS 100 bis A/RS 250, ES 50 und OT 80; bei Schüco ADS 80 FR 30 nennt sie bauseitige Montageplatten.

Häufige Fragen

Wann ist die Montageplatte 205231XL vorgeschrieben?
An Brandschutztüren regelt das der Verwendbarkeitsnachweis der Tür. Die Montage-Freigabeliste von Dictator nennt die 205231XL bei Domoferm, bei Hörmann H8-5, Quadro, H3, H3D, H16, H6 und den OD-Modellen sowie bei Novoferm NovoPorta Premio, jeweils zusammen mit der Montageplatte 205212 für den Türdämpfer.


Ist das die Platte für den Türdämpfer?
Nein. Die 205231XL gehört zum Haken an der Zarge. Für den Türdämpfer V 1600 auf dem Türblatt ist die Montageplatte 205212 vorgesehen.


Welche Haken passen auf die Platte?
Die Haken 1009 für gleichliegende, 1011 für zurückliegende und 1013 für aufliegende Türen.


Brauche ich sie auch an normalen Türen?
Beim Türdämpfer H 1300 nennt Dictator die 205231XL für den Fall, dass der Haken nicht mit allen 4 Bohrungen an der Zarge befestigt werden kann.

Lieferumfang

  • 1 Dictator Montageplatte für Haken 1009, 1011 und 1013 (205231XL)
  • 4 Kreuzschlitz-Linsenkopfschrauben M5 x 6
