Türbeschläge Ratgeber: Drücker, Schilder und EN 1906
- Ein Türdrücker sitzt fest drehbar auf einer Rosette oder einem Schild; der Vierkantstift (meist 8 oder 9 mm) führt durch die Nuss des Schlosses.
- DIN EN 1906 beschreibt Türdrücker mit einem achtstelligen Klassifizierungsschlüssel, nicht mit „Klassen 1 bis 8“.
- An Feuer- und Rauchschutztüren gehören Garnituren nach DIN 18273 und der Vierkantstift des Drückerherstellers mit 18273-Kennzeichen.
- Die Entfernung zwischen Drücker und Zylinder hängt vom Schloss ab: Schilder gibt es zum Beispiel für 72 mm und 92 mm.
- DIN 18272 regelt Bänder für Feuerschutztüren, nicht die Lochung von Türschildern.
- Türöffnungsbegrenzer sind Dämpfer: Sie bremsen die öffnende Tür und begrenzen den Öffnungswinkel.
Türbeschläge sind die Bedienteile am Türblatt: Drücker oder Knopf, Rosette oder Schild und der Vierkantstift, der beide Seiten durch das Schloss verbindet. Dazu kommen Teile, die das Öffnen der Tür steuern, etwa Türöffnungsbegrenzer.
Dieser Ratgeber zeigt, welche Maße vor der Bestellung feststehen müssen, wie Sie den Klassifizierungsschlüssel nach DIN EN 1906 lesen und was an Feuerschutz- und Notausgangstüren zusätzlich gilt. Details zum Schloss selbst finden Sie in den verlinkten Fachartikeln.
Drücker, Rosette, Schild: was zusammengehört
Fest drehbar gelagerte Drücker und Knöpfe sind beweglich auf dem Schild oder der Rosette befestigt. Die Rosette gibt es rund oder oval. Die Schlüsselrosette darunter ist je nach Schloss für Profilzylinder (PZ), Buntbart, KABA oder ungelocht ausgeführt.
Langschilder tragen Drücker und Zylinderlochung auf einer Platte. Beim Türdrücker Modell 100 mit ovalem Langschild Türdrücker Modell 100 mit ovalem Langschild liegt der Schraublochabstand bei 103,5/103,5 mm; das Innenschild hat Durchgangslöcher, das Außenschild Gewindenocken. Die Gewindenocken sitzen innen am Außenschild und nehmen die Schrauben auf, die durch Innenschild und Türblatt kommen.
Für Profilrahmentüren empfehlen die Hersteller gekröpfte Drücker: Sie halten Abstand zur Türkante, damit Sie sich die Hand nicht am Rahmen klemmen. Eine Schieberosette mit Ziehschutz wie Schieberosette mit Ziehschutz KWS 3460 wird auf das Türprofil geschoben; der Zylinder darf dafür 12 bis 16 mm überstehen.
Am Standflügel zweiflügeliger Türen sollten bei Nussdrehwinkeln über 45° keine Drücker mit Rückstellmechanismus sitzen. Senkrecht montierte Drücker zeigen dort, welcher Flügel der Standflügel ist.
Wie Nuss und Drückerdorn im Schloss zusammenspielen, erklärt der Artikel Drückerdorn und Drückernuss. Die Kürzel auf dem Schlosskasten finden Sie unter Einsteckschloss-Bezeichnungen.
Vierkant und Entfernung: die Maße vor der Bestellung
Zwei Maße entscheiden, ob ein Beschlag auf Ihr Schloss passt: der Vierkant des Drückerstifts und die Entfernung zwischen Drückermitte und Zylinder. Beides gibt das Schloss vor, nicht der Beschlag.
| Maß | Beispiele aus dem Sortiment |
|---|---|
| Vierkant 8 mm | KWS 3402/3422 aus Aluminium mit losem 8-mm-Vollstift für 40 mm Türstärke KWS 3402; Locinox 3006I Edelstahl-Drückerpaar Türdrückerpaar 3006I; AMF Nr. 402 für 45 bis 55 mm Türdicke Türdrücker, gekröpft |
| Vierkant 9 mm | Feuerschutz-Ausführungen der WSS-Drücker (Kennzeichnung 179/FS bzw. FS); geteilter Drückerstift aus zwei 9-mm-Vierkantstiften für Schlösser mit geteilter Nuss |
| Vierkant 10 mm | Locinox-Drückerstift 3006S an Torschlössern |
| Entfernung 72 mm | WSS führt Garnituren und Schilder mit „Entfernung 72 mm für PZ“ |
| Entfernung 92 mm | WSS führt Schilder auch mit 92 mm Entfernung; Locinox FortyLock für Tore Locinox FortyLock Einsteckschloss: Abstand Zylinder zu Drücker 92 mm, passende Drücker wie Drückerpaar für Hybrid-Einsteckschlösser Locinox |
| Entfernung 55,3 mm | AMF Kastenschloss Nr. 21 Schweres Auswärtsschloss |

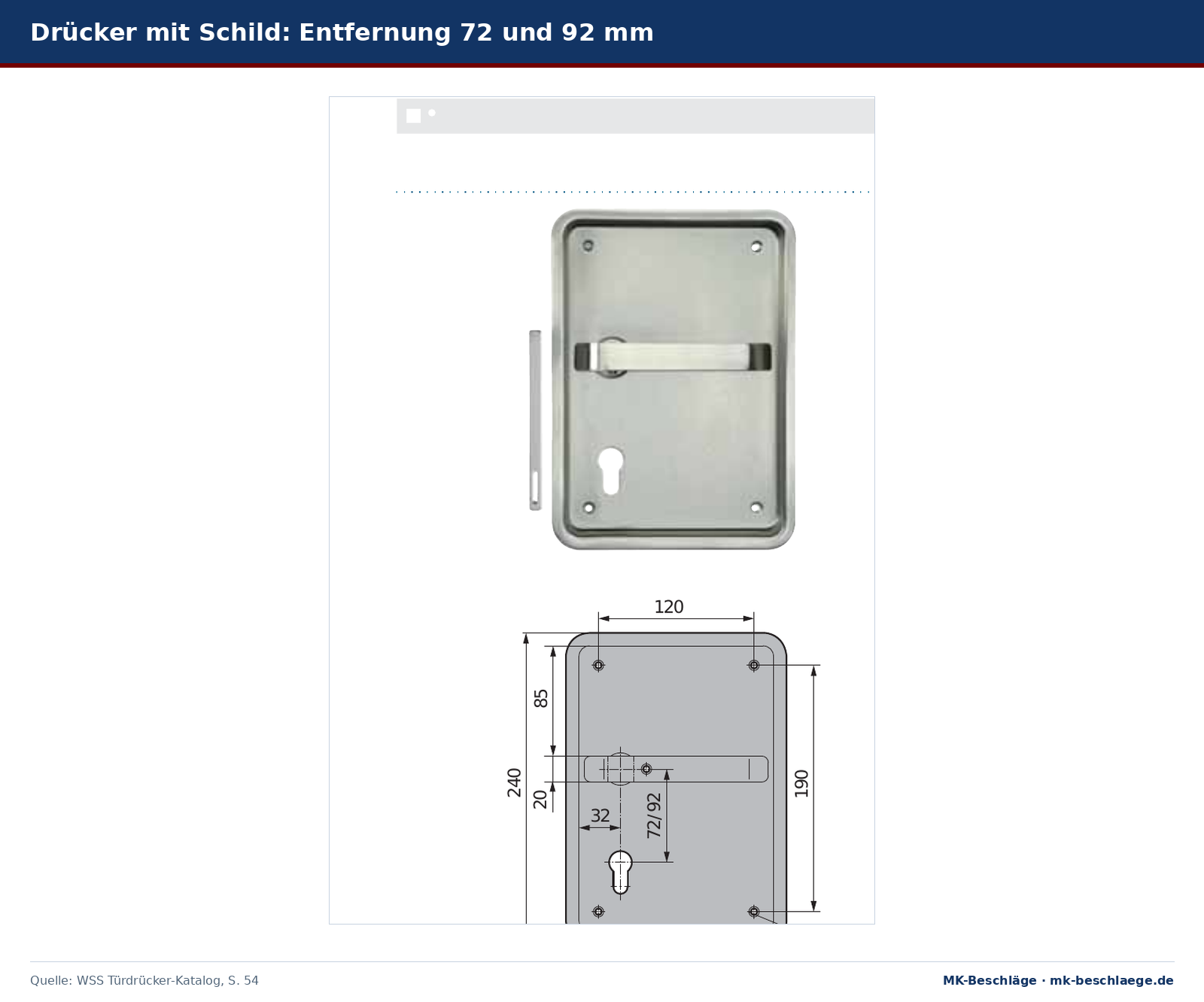

Die Entfernung zwischen Drücker und Zylinder beträgt bei Schildern meist 72 oder 92 mm. Abbildung aus dem WSS-Katalog Türdrücker.
Wie Sie Dornmaß und Entfernung am eingebauten Schloss messen, steht im Artikel Dornmaß und Entfernungsmaß. Bei Beschlägen mit Richtung gilt laut WSS-Katalog zum Beispiel: „Richtung rechts“ passt für Türen DIN rechts einwärts oder DIN links auswärts. Wie Sie die Anschlagrichtung bestimmen, zeigt DIN links und DIN rechts.
Keine Norm für die Lochung: DIN 18272 wird oft im Zusammenhang mit Türschildern genannt. Sie regelt jedoch Bänder für Feuerschutztüren (Federband und Konstruktionsband). Mehr zu Bändern lesen Sie unter Türbänder damals und heute.
DIN EN 1906: den Klassifizierungsschlüssel lesen
DIN EN 1906 legt allgemeine Eckwerte für Türbeschläge fest. Geprüfte Drücker tragen einen Schlüssel aus acht Stellen. Ein typischer Schlüssel lautet 4 | 7 | - | B1 | 1 | 4 | 0 | U.
| Stelle | Bedeutung | Beispielwerte |
|---|---|---|
| 1 | Gebrauchskategorie | 3 oder 4; Kategorie 4 steht für den Einsatz in hochfrequentierten Objekten |
| 2 | Dauerfunktion | 7 = 200.000 Prüfzyklen |
| 3 | Masse der Tür | in den Beispielen nicht angegeben („-“) |
| 4 | Feuerbeständigkeit | B1 oder 0 |
| 5 | Sicherheit | 1 |
| 6 | Korrosion | 4 oder 5 |
| 7 | Einbruchschutz | 0 bei normalen Drückern; 2, 3 oder 4 bei Schutzbeschlägen ES 1, ES 2, ES 3 |
| 8 | Federausführung | A = mit Federunterstützung, U = ohne Federsystem |
Eine höhere Zahl an einer Stelle sagt nur etwas über diese Eigenschaft. Ein Drücker mit Einbruchschutz 0 kann trotzdem Gebrauchskategorie 4 haben. Einzelne Drückerserien sind über die Norm hinaus geprüft, zum Beispiel mit 1.000.000 Betätigungen in einer MPA-zertifizierten Dauerfunktionsprüfung.
Die siebte Stelle hängt mit DIN 18257 zusammen, den Mindestanforderungen an Schutzbeschläge: Schutzbeschläge ES 1, ES 2 und ES 3 tragen dort die Werte 2, 3 und 4. Was ES 1 bis ES 3 an der Haustür bedeuten, erklärt der Artikel Schutzbeschläge.
Feuerschutz- und Notausgangstüren: was der Drücker zusätzlich können muss
Feuer- und Rauchschutztüren: Garnituren müssen die Anforderungen der DIN 18273 erfüllen und ihre Eignung in Tests und Dauerfunktionsprüfungen nachgewiesen haben. Zwingend ist der Vierkantstift des Drückerherstellers mit 18273-Kennzeichen. Bei WSS erkennen Sie diese Ausführungen an der Kennzeichnung „FS“ oder „179/FS“; beim Edelstahl-Türdrücker auf ovaler Rosette Edelstahl Türdrücker ovale Rosette (Modell 224) tragen nur die Ausführungen mit 9-mm-Vierkant diese Klassifizierung.
Notausgangstüren nach DIN EN 179: Hier sind nur Drücker zulässig, die keine vorstehenden Ecken und Kanten haben, an denen man sich verletzen kann. Das Ende des Drückers muss zur Tür zeigen. Die Dauerfunktionstüchtigkeit wird mit 200.000 Prüfzyklen getestet. Welche Schlossfunktionen und Bedienkräfte dazu gehören, lesen Sie unter DIN EN 179.

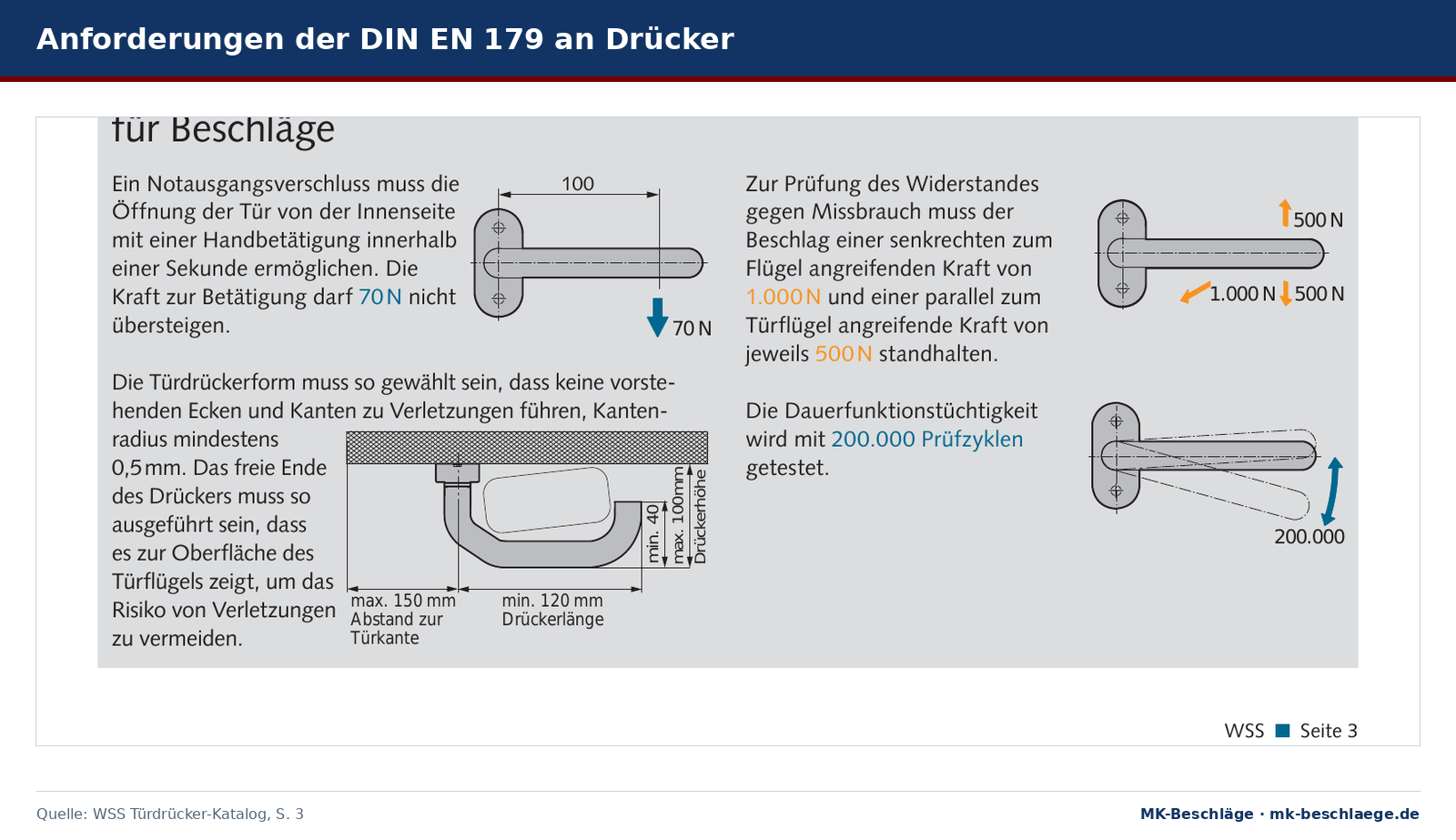

Was ein Drücker an einem Notausgangsverschluss nach DIN EN 179 erfüllen muss. Abbildung aus dem WSS-Katalog Türdrücker.
Türöffnungsbegrenzer: Dämpfer, keine Türkette
Türöffnungsbegrenzer verhindern, dass Drehtüren durch Wind, Durchzug oder zu schwungvolles Öffnen gegen die Wand schlagen oder dem Nutzer aus der Hand gerissen werden. Sie dämpfen eine zu hohe Öffnungsgeschwindigkeit und begrenzen den Öffnungswinkel. Das schont Tür, Beschläge und Wand.
| Baureihe | Dämpfung | Typischer Einsatz laut Hersteller |
|---|---|---|
| Dictator TB 10-23 Dictator Türöffnungsbegrenzer TB 10-23 Hub 250 mm | Standard-Dämpfung ab ca. 40° Öffnungswinkel | kleinere, leichtere Türen, Innentüren |
| Dictator TB 14-28 Dictator Türöffnungsbegrenzer TB 14-28 Hub 250 mm | Standard-Dämpfung ab ca. 40° | mittlere und schwere Türen mit Windlast, z. B. Nebeneingänge |
| Dictator TBP 10-29 Dictator Türöffnungsbegrenzer TBP 10-29 Hub 250 mm progressiv | progressive Endlagendämpfung ab ca. 55° | häufig betätigte Türen, z. B. Eingänge öffentlicher Gebäude und Schulen |
| Dictator TBR 14-35 Dictator Türöffnungsbegrenzer TBR 14-35 Hub 300 mm regulierbar | Dämpfkraft einstellbar | übergroße Türen und Tore |
Die Geräte sind für Türen bis 200 kg ausgelegt; der Öffnungswinkel beträgt höchstens 120°, je nach Ausführung und Montagesituation weniger. Für den TBP 10-29 ließ der Hersteller die Dauerfunktion mit 200.000 Zyklen prüfen. Für Dämpfkräfte an Türen in Flucht- und Rettungswegen gibt es laut diesem Prüfbericht weder spezifische CE-Normen noch allgemein verbindliche Grenzwerte; bewertet werden muss immer das gesamte Türsystem im Projekt.
Einige Modelle gibt es mit integrierter Feststellung in geöffneter Position. Mechanische Feststellung an Brand- und Rauchschutztüren ist verboten. Mehr zu Dämpfern am Türblatt lesen Sie im Türdämpfer-Ratgeber.
Werkstoffe und Oberflächen
Edelstahl wird als V2A (Werkstoff 1.4301) oder V4A (Werkstoff 1.4571) angeboten, bei KWS etwa die Türgriffserie WS2 in V2A und WS4 in V4A. Die Oberfläche ist matt gebürstet oder poliert.
Aluminium ist eloxiert, bei KWS zum Beispiel silberfarbig, dunkelbraun oder schwarz. Kunststoffgarnituren mit Stahlkern gibt es auch für Feuerschutztüren nach DIN 18273.
An Toren sitzen eigene Drückerpaare, die zum Torschloss passen, etwa die Locinox-Drückerpaare mit 8-mm-Drückerstift. Ein Sonderfall ist der Sicherheitsknauf Sicherheitsknauf KIDLOC: Zum Öffnen muss mindestens eine Taste gedrückt werden, das erschwert Kindern den Zugang. Er entspricht der französischen Schwimmbadnorm NF P90-306.
Häufige Fragen
Was bedeutet „Klasse 4“ bei DIN EN 1906?
Meist ist die erste Stelle des Schlüssels gemeint, die Gebrauchskategorie. Kategorie 4 steht für den Einsatz in hochfrequentierten Objekten. Die Zahl 7 an zweiter Stelle bezeichnet die Dauerfunktion mit 200.000 Prüfzyklen, keine Sicherheitsstufe.
Welcher Drücker gehört an eine Feuerschutztür?
Eine Garnitur nach DIN 18273 mit dem Vierkantstift des Drückerherstellers, der das 18273-Kennzeichen trägt. Bei WSS sind diese Ausführungen mit „FS“ oder „179/FS“ gekennzeichnet.
Brauche ich 8 oder 9 mm Vierkant?
Das gibt die Nuss Ihres Schlosses vor. Viele Drücker gibt es in beiden Größen; die Feuerschutz-Ausführungen der WSS-Drücker haben 9 mm. Für Schlösser mit geteilter Nuss gibt es einen geteilten Drückerstift aus zwei 9-mm-Vierkantstiften.
Regelt DIN 18272 die PZ-Lochung von Türschildern?
Nein. DIN 18272 betrifft Bänder für Feuerschutztüren, nämlich Federband und Konstruktionsband. Die passende Entfernung, zum Beispiel 72 mm oder 92 mm, gibt das Schloss vor.
Darf ein Türöffnungsbegrenzer an eine Tür im Fluchtweg?
Für Dämpfkräfte an Türen in Flucht- und Rettungswegen gibt es laut Prüfbericht des Herstellers keine spezifische CE-Norm und keine verbindlichen Grenzwerte. Ob ein Türöffnungsbegrenzer passt, ist für das gesamte Türsystem im Projekt zu bewerten. Ausführungen mit Feststellung gehören nicht an Brand- und Rauchschutztüren.
