Dictator Türöffnungsbegrenzer TB 10-23 Hub 250 mm
147,38 €*
inkl. MwSt
123,85 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Dictator Türöffnungsbegrenzer TB 10-23 Hub 250 mm"
Dictator Türöffnungsbegrenzer TB 10-23 Hub 250 mm
Der Dictator Türöffnungsbegrenzer TB 10-23 Hub 250 mm ist ein hydraulischer Türöffnungsbegrenzer der Baureihe TB 10-23, der Drehtüren in Öffnungsrichtung dämpft und den Öffnungswinkel auf die Hublänge von 250 mm begrenzt.
- Baureihe TB 10-23 für kleinere und leichtere Türen
- Standard-Endlagendämpfung ab ca. 40 Grad Öffnungswinkel
- Hub 250 mm, Länge eingefahren 350 mm, ausgefahren 600 mm
- Türgewicht max. 200 kg, schwerere Türen auf Anfrage
- Zylinder Stahl lackiert RAL 9006 seidenmatt, Kolbenstange hartverchromt
Funktion und Aufbau
Türöffnungsbegrenzer verhindern, dass Türen durch Wind, Durchzug oder beim normalen Öffnen unkontrolliert gegen eine Wand schlagen oder dem Nutzer aus der Hand gerissen werden. Sie dämpfen eine zu hohe Öffnungsgeschwindigkeit ab und begrenzen den Öffnungswinkel, wodurch Türblatt, Bänder und Wand geschont werden.
Kennzeichen der Baureihe TB 10-23: Standard-Endlagendämpfung ab ca. 40 Grad Öffnungswinkel. Anpassung der Dämpfung: Dämpfungsbeginn lässt sich durch Reduzierung der Ölfüllmenge verzögern.

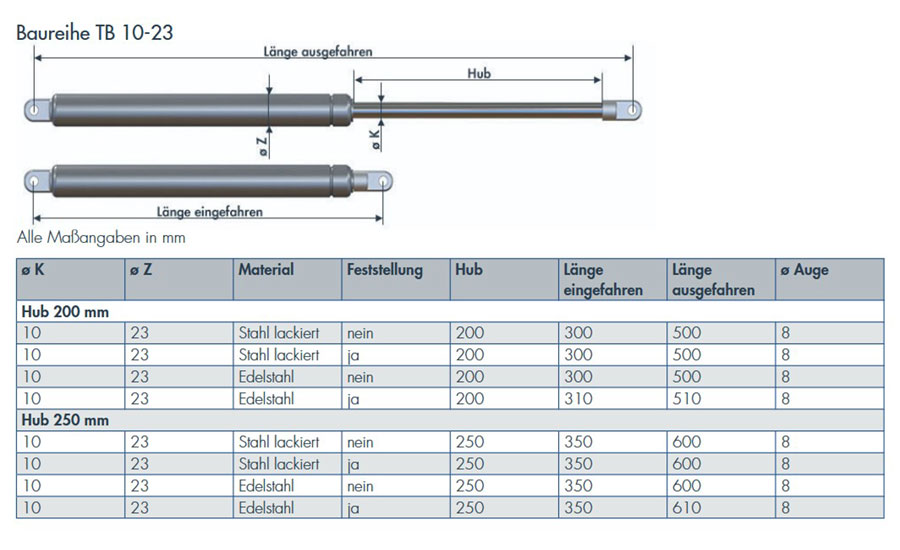

Technische Daten
Spezifikation und Kompatibilität
| Typenbezeichnung Hersteller | 10-23-250-1/Öl-350-600-A-A |
| Baureihe | TB 10-23 |
| Hub | 250 mm |
| Länge eingefahren | 350 mm |
| Länge ausgefahren | 600 mm |
| Kolbenstange | Ø 10 mm, hartverchromt |
| Zylinder | Ø 23 mm, Stahl lackiert RAL 9006 seidenmatt |
| Augen | Ø 8 mm |
| Dämpfungsverhalten | Standard-Endlagendämpfung ab ca. 40 Grad Öffnungswinkel |
| Feststellung | ohne |
| Max. Türgewicht | max. 200 kg, schwerere Türen auf Anfrage |
| Max. Öffnungswinkel | max. 120 Grad, je nach Ausführung und Montagesituation geringer |
| Kombinierbar mit Obentürschließer | Nein, die Baureihe TB 10-23 ist dafür nicht vorgesehen |
| Edelstahl-Ausführung | V2A und V4A lieferbar |
| Weitere Zylinderfarben | RAL 7040, RAL 7016, RAL 9005, RAL 9007 und RAL 9016 seidenmatt als Vorzugsfarben, weitere RAL-Farben auf Anfrage |
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Innentüren. Die Baureihe TB 10-23 ist für kleinere und leichtere Türen ausgelegt und deckt Türgewichte bis 200 kg ab.
An Türen in Flucht- und Rettungswegen ist die aufzubringende Bedienkraft nachzuweisen. Dafür ist die Baureihe TBP 10-29 mit progressiver Dämpfung vorgesehen, für die ein PfB-Prüfbericht vorliegt.
Bei der Montage ist auf eine feste Verankerung an Tür und Zarge zu achten, da im Anschlagpunkt hohe Kräfte auftreten. Türseitig wird das Flügelböckchen gesetzt, wandseitig je nach Einbausituation Flansch oder Winkel.
Häufige Fragen
Wofür ist der Dictator Türöffnungsbegrenzer TB 10-23 Hub 250 mm geeignet?
Für Innentüren. Die Baureihe TB 10-23 ist für kleinere und leichtere Türen ausgelegt, das maximale Türgewicht beträgt 200 kg und der maximale Öffnungswinkel 120 Grad. Der Begrenzer dämpft die Tür in Öffnungsrichtung und stoppt sie am Ende des Hubs von 250 mm.
Welchen Öffnungswinkel erreicht die Tür?
Der Öffnungswinkel ergibt sich aus Hublänge und Befestigungspunkten. Bei Hub 250 mm fährt der Begrenzer von 350 mm auf 600 mm aus. Möglich sind bis zu 120 Grad, je nach Montagesituation weniger. Dictator ermittelt die Befestigungspunkte auf Wunsch anhand des Fragebogens zur Tür.
Hat dieser Türöffnungsbegrenzer eine Feststellung?
Nein, dieser Artikel ist die Ausführung ohne Feststellung. Innerhalb der Baureihe TB 10-23 bietet Dictator dieselbe Hublänge auch mit integrierter Feststellung an.
Welches Befestigungszubehör wird benötigt?
Türseitig das Flügelböckchen 205197, wandseitig je nach Einbausituation der Befestigungsflansch 205261 mit 42 mm Durchmesser, der Befestigungswinkel 205262 mit 40 x 40 x 40 mm für abgesetzte Montage oder der flache Winkel 205263 mit 50 x 40 x 20 mm. Alle Anschlussteile sind für Augen mit 8 mm Durchmesser ausgelegt.
