Dictator Befestigungswinkel TB 40x40x40 mm für Türöffnungsbegrenzer
42,36 €*
inkl. MwSt
35,60 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Dictator Befestigungswinkel TB 40x40x40 mm für Türöffnungsbegrenzer"
Dictator Befestigungswinkel TB 40x40x40 mm für Türöffnungsbegrenzer
Das Dictator Befestigungswinkel TB 40x40x40 mm ist ein Befestigungsteil für Türöffnungsbegrenzer, das abgesetzte Wandmontage mit Abstand zur Befestigungsfläche.
- Funktion: abgesetzte Wandmontage mit Abstand zur Befestigungsfläche

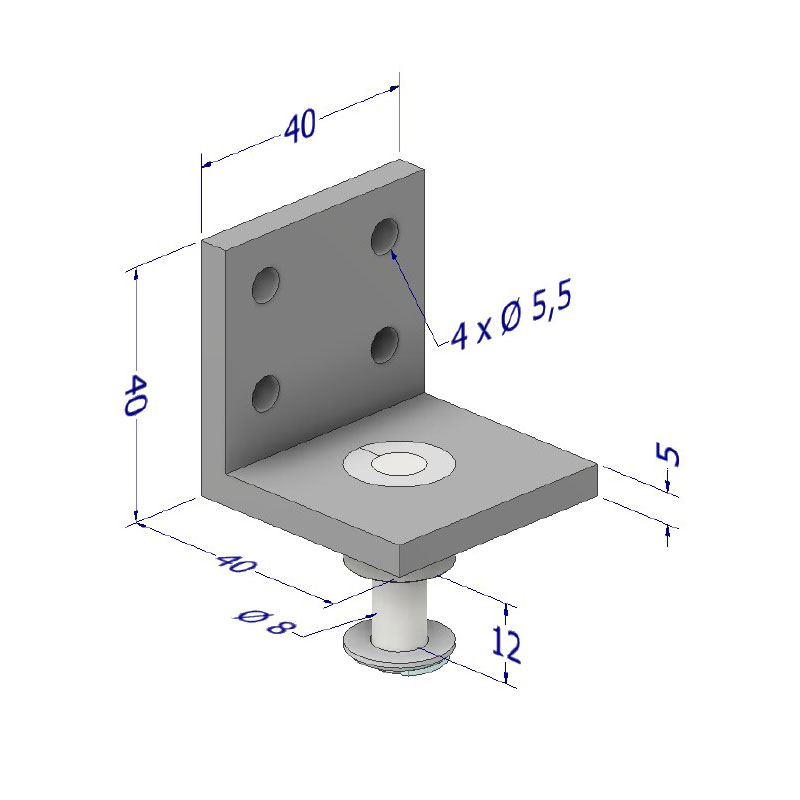

- Ausführung: 40 x 40 x 40 mm, Bolzen Ø 8 mm, verzinkt
- Für Türöffnungsbegrenzer der Baureihen TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28
- Weitere Materialausführungen: V2A: Bestell-Nr. 205282, V4A: Bestell-Nr. 205456
- Anschlussteile und Befestigungszubehör standardmäßig verzinkt
Funktion und Aufbau
Der Befestigungswinkel setzt den Anschlusspunkt vom Untergrund ab. Das ist nötig, wenn der Türöffnungsbegrenzer wegen Zargenüberstand oder Laibung nicht flach an der Wand sitzen kann.
Passend für alle Baureihen mit 8 mm Augen: TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28.
Bei der Montage von Türöffnungsbegrenzern ist auf eine feste und sichere Befestigung an Tür und Zarge zu achten, da an den Anschlusspunkten sehr hohe Kräfte auftreten können.
Technische Daten
Spezifikation und Kompatibilität
| Bestell-Nr. Dictator | 205262 |
| Bezeichnung | Befestigungswinkel TB 40x40x40 mm |
| Ausführung | 40 x 40 x 40 mm, Bolzen Ø 8 mm, verzinkt |
| Funktion | Abgesetzte Wandmontage mit Abstand zur Befestigungsfläche |
| Weitere Materialien | V2A: Bestell-Nr. 205282, V4A: Bestell-Nr. 205456 |
| Passend zu | Türöffnungsbegrenzer mit Augen Ø 8 mm |
Anwendung
Einsatzbereich und Montage
Anwendungsbereich: Montage von Dictator Türöffnungsbegrenzern an Drehtüren und Fenstern. Der Befestigungswinkel setzt den Anschlusspunkt vom Untergrund ab. Das ist nötig, wenn der Türöffnungsbegrenzer wegen Zargenüberstand oder Laibung nicht flach an der Wand sitzen kann.
Jede Montage braucht ein türseitiges und ein wandseitiges Anschlussteil. Türseitig ist das in der Regel das Flügelböckchen, wandseitig Flansch oder Winkel, je nach Abstand und Platzverhältnissen. Dictator ermittelt die passende Kombination inklusive Befestigungspunkte anhand des Fragebogens zur Tür.
Häufige Fragen
Wofür wird das Befestigungswinkel TB 40x40x40 mm verwendet?
Es abgesetzte Wandmontage mit Abstand zur Befestigungsfläche. Der Befestigungswinkel setzt den Anschlusspunkt vom Untergrund ab. Das ist nötig, wenn der Türöffnungsbegrenzer wegen Zargenüberstand oder Laibung nicht flach an der Wand sitzen kann.
Passt das Teil zu allen Türöffnungsbegrenzern?
Es passt zu allen Ausführungen mit Augen von 8 mm Durchmesser, also zu den Baureihen TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28. Die Baureihe TBR 14-35 gibt es auch mit Augen von 10 mm Durchmesser, dafür ist eigenes Zubehör vorgesehen, zum Beispiel der Befestigungsflansch 205469 und die Befestigungsplatte 205460.
Gibt es das Teil auch in Edelstahl?
Ja. V2A: Bestell-Nr. 205282, V4A: Bestell-Nr. 205456. Die verzinkte Ausführung ist der Standard für den Innenbereich, für Außen- und Feuchträume ist Edelstahl vorzuziehen.
Welche Teile brauche ich für eine komplette Montage?
Türseitig das Flügelböckchen 205197, wandseitig ein Befestigungsteil, also Flansch 205261, Winkel 205262 oder flacher Winkel 205263, dazu den Türöffnungsbegrenzer selbst. Welche Kombination passt, hängt von Zargenüberstand, Falz und Platzverhältnissen ab.
