Dictator Türöffnungsbegrenzer TBR 14-35 Hub 300 mm regulierbar
439,76 €*
inkl. MwSt
369,55 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Dictator Türöffnungsbegrenzer TBR 14-35 Hub 300 mm regulierbar"
Dictator Türöffnungsbegrenzer TBR 14-35 Hub 300 mm regulierbar
Der Dictator Türöffnungsbegrenzer TBR 14-35 Hub 300 mm regulierbar ist ein hydraulischer Türöffnungsbegrenzer der Baureihe TBR 14-35, der Drehtüren in Öffnungsrichtung dämpft und den Öffnungswinkel auf die Hublänge von 300 mm begrenzt.
- Baureihe TBR 14-35 für extreme Einsatz-Situationen
- Endlagendämpfung ab ca. 40 Grad Öffnungswinkel mit einstellbarer Dämpfkraft
- Dämpfkraft am Zylinder regulierbar
- Hub 300 mm, Länge eingefahren 450 mm, ausgefahren 750 mm
- Türgewicht max. 200 kg, schwerere Türen auf Anfrage
- Zylinder Stahl lackiert RAL 9006 seidenmatt, Kolbenstange hartverchromt
Funktion und Aufbau
Türöffnungsbegrenzer verhindern, dass Türen durch Wind, Durchzug oder beim normalen Öffnen unkontrolliert gegen eine Wand schlagen oder dem Nutzer aus der Hand gerissen werden. Sie dämpfen eine zu hohe Öffnungsgeschwindigkeit ab und begrenzen den Öffnungswinkel, wodurch Türblatt, Bänder und Wand geschont werden.
Kennzeichen der Baureihe TBR 14-35: Endlagendämpfung ab ca. 40 Grad Öffnungswinkel mit einstellbarer Dämpfkraft. Die Dämpfkraft lässt sich am Zylinder an die Tür anpassen. Anpassung der Dämpfung: Dämpfkraft ist am Zylinder regulierbar.
Technische Daten
Spezifikation und Kompatibilität

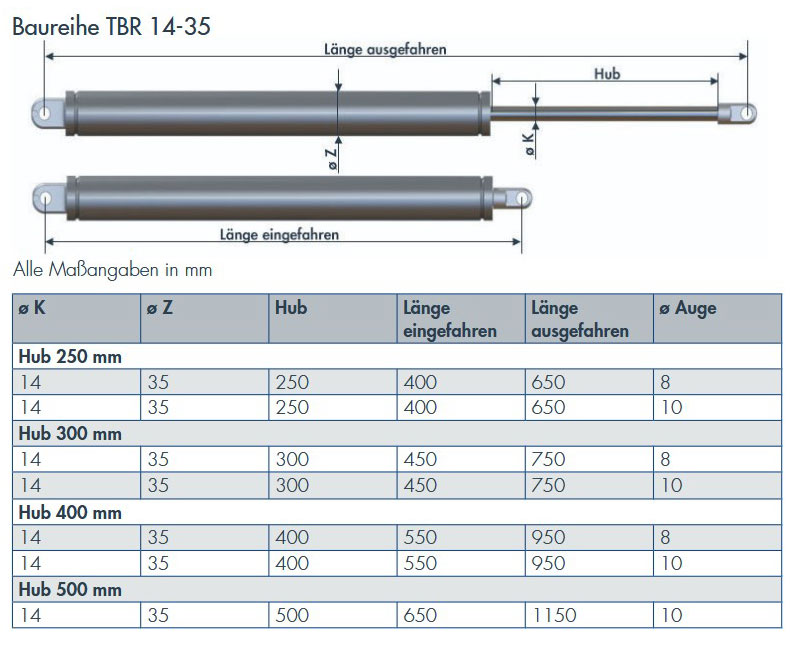

| Typenbezeichnung Hersteller | 14-35-300-1/Öl-450-750-A-A |
| Baureihe | TBR 14-35 |
| Hub | 300 mm |
| Länge eingefahren | 450 mm |
| Länge ausgefahren | 750 mm |
| Kolbenstange | Ø 14 mm, hartverchromt |
| Zylinder | Ø 35 mm, Stahl lackiert RAL 9006 seidenmatt |
| Augen | Ø 8 mm |
| Dämpfungsverhalten | Endlagendämpfung ab ca. 40 Grad Öffnungswinkel mit einstellbarer Dämpfkraft |
| Feststellung | ohne |
| Max. Türgewicht | max. 200 kg, schwerere Türen auf Anfrage |
| Max. Öffnungswinkel | max. 120 Grad, je nach Ausführung und Montagesituation geringer |
| Kombinierbar mit Obentürschließer | Nein, die Baureihe TBR 14-35 ist dafür nicht vorgesehen |
| Edelstahl-Ausführung | V2A und V4A lieferbar |
| Weitere Zylinderfarben | RAL 7040, RAL 7016, RAL 9005, RAL 9007 und RAL 9016 seidenmatt als Vorzugsfarben, weitere RAL-Farben auf Anfrage |
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: übergroße Türen und Tore. Die Baureihe TBR 14-35 ist für extreme Einsatz-Situationen ausgelegt und deckt Türgewichte bis 200 kg ab.
An Türen in Flucht- und Rettungswegen ist die aufzubringende Bedienkraft nachzuweisen. Dafür ist die Baureihe TBP 10-29 mit progressiver Dämpfung vorgesehen, für die ein PfB-Prüfbericht vorliegt.
Bei der Montage ist auf eine feste Verankerung an Tür und Zarge zu achten, da im Anschlagpunkt hohe Kräfte auftreten. Türseitig wird das Flügelböckchen gesetzt, wandseitig je nach Einbausituation Flansch oder Winkel.
Häufige Fragen
Wofür ist der Dictator Türöffnungsbegrenzer TBR 14-35 Hub 300 mm regulierbar geeignet?
Für übergroße Türen und Tore. Die Baureihe TBR 14-35 ist für extreme Einsatz-Situationen ausgelegt, das maximale Türgewicht beträgt 200 kg und der maximale Öffnungswinkel 120 Grad. Der Begrenzer dämpft die Tür in Öffnungsrichtung und stoppt sie am Ende des Hubs von 300 mm.
Welchen Öffnungswinkel erreicht die Tür?
Der Öffnungswinkel ergibt sich aus Hublänge und Befestigungspunkten. Bei Hub 300 mm fährt der Begrenzer von 450 mm auf 750 mm aus. Möglich sind bis zu 120 Grad, je nach Montagesituation weniger. Dictator ermittelt die Befestigungspunkte auf Wunsch anhand des Fragebogens zur Tür.
Hat dieser Türöffnungsbegrenzer eine Feststellung?
Nein, dieser Artikel ist die Ausführung ohne Feststellung. Innerhalb der Baureihe TBR 14-35 bietet Dictator dieselbe Hublänge auch mit integrierter Feststellung an.
Welches Befestigungszubehör wird benötigt?
Türseitig das Flügelböckchen 205197, wandseitig je nach Einbausituation der Befestigungsflansch 205261 mit 42 mm Durchmesser, der Befestigungswinkel 205262 mit 40 x 40 x 40 mm für abgesetzte Montage oder der flache Winkel 205263 mit 50 x 40 x 20 mm. Alle Anschlussteile sind für Augen mit 8 mm Durchmesser ausgelegt.
📖 Ratgeber zum Thema
Im Ratgeber Türdämpfer finden Sie die Grundlagen zu Dämpfung, Montage und Auswahl im Zusammenspiel von Türschließer, Türdämpfer und Türöffnungsbegrenzer.
