Dictator Befestigungsflansch TB 42 mm für Türöffnungsbegrenzer
28,68 €*
inkl. MwSt
24,10 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Dictator Befestigungsflansch TB 42 mm für Türöffnungsbegrenzer"
Dictator Befestigungsflansch TB 42 mm für Türöffnungsbegrenzer
Das Dictator Befestigungsflansch TB Ø 42 mm ist ein Befestigungsteil für Türöffnungsbegrenzer, das wandseitige Direktmontage des Türöffnungsbegrenzers.
- Funktion: wandseitige Direktmontage des Türöffnungsbegrenzers

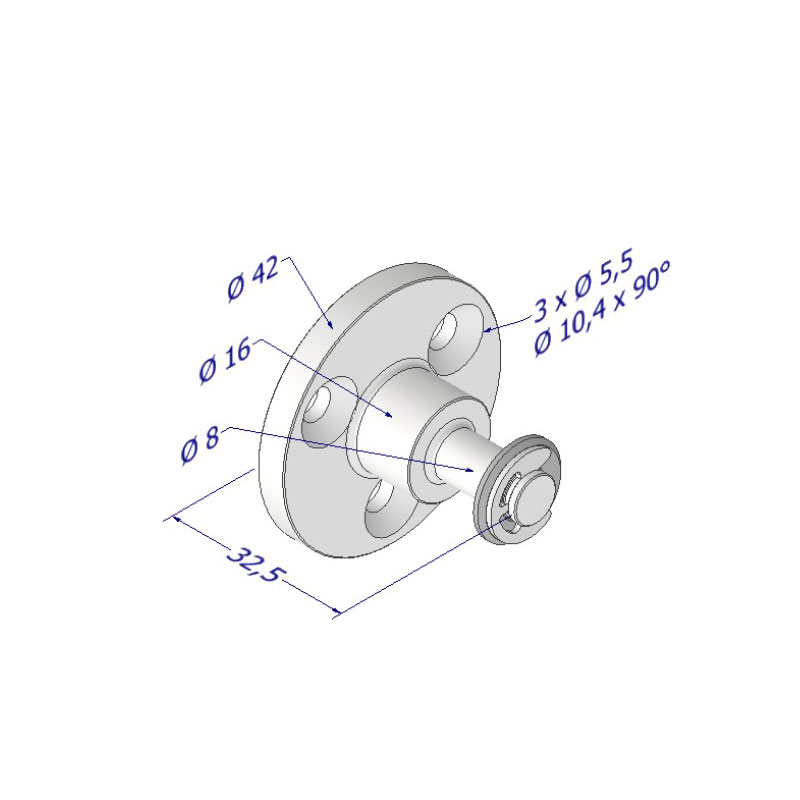

- Ausführung: Ø 42 mm, Bolzen Ø 8 mm, verzinkt
- Für Türöffnungsbegrenzer der Baureihen TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28
- Weitere Materialausführungen: V2A: Bestell-Nr. 205281
- Anschlussteile und Befestigungszubehör standardmäßig verzinkt
Funktion und Aufbau
Der Befestigungsflansch mit 42 mm Durchmesser wird flach auf Wand oder Zarge geschraubt und nimmt den Bolzen mit 8 mm Durchmesser auf. Er ist die platzsparendste der wandseitigen Befestigungen.
Passend für alle Baureihen mit 8 mm Augen: TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28.
Bei der Montage von Türöffnungsbegrenzern ist auf eine feste und sichere Befestigung an Tür und Zarge zu achten, da an den Anschlusspunkten sehr hohe Kräfte auftreten können.
Technische Daten
Spezifikation und Kompatibilität
| Bestell-Nr. Dictator | 205261 |
| Bezeichnung | Befestigungsflansch TB Ø 42 mm |
| Ausführung | Ø 42 mm, Bolzen Ø 8 mm, verzinkt |
| Funktion | Wandseitige Direktmontage des Türöffnungsbegrenzers |
| Weitere Materialien | V2A: Bestell-Nr. 205281 |
| Passend zu | Türöffnungsbegrenzer mit Augen Ø 8 mm |
Anwendung
Einsatzbereich und Montage
Anwendungsbereich: Montage von Dictator Türöffnungsbegrenzern an Drehtüren und Fenstern. Der Befestigungsflansch mit 42 mm Durchmesser wird flach auf Wand oder Zarge geschraubt und nimmt den Bolzen mit 8 mm Durchmesser auf. Er ist die platzsparendste der wandseitigen Befestigungen.
Jede Montage braucht ein türseitiges und ein wandseitiges Anschlussteil. Türseitig ist das in der Regel das Flügelböckchen, wandseitig Flansch oder Winkel, je nach Abstand und Platzverhältnissen. Dictator ermittelt die passende Kombination inklusive Befestigungspunkte anhand des Fragebogens zur Tür.
Häufige Fragen
Wofür wird das Befestigungsflansch TB Ø 42 mm verwendet?
Es wandseitige Direktmontage des Türöffnungsbegrenzers. Der Befestigungsflansch mit 42 mm Durchmesser wird flach auf Wand oder Zarge geschraubt und nimmt den Bolzen mit 8 mm Durchmesser auf. Er ist die platzsparendste der wandseitigen Befestigungen.
Passt das Teil zu allen Türöffnungsbegrenzern?
Es passt zu allen Ausführungen mit Augen von 8 mm Durchmesser, also zu den Baureihen TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28. Die Baureihe TBR 14-35 gibt es auch mit Augen von 10 mm Durchmesser, dafür ist eigenes Zubehör vorgesehen, zum Beispiel der Befestigungsflansch 205469 und die Befestigungsplatte 205460.
Gibt es das Teil auch in Edelstahl?
Ja. V2A: Bestell-Nr. 205281. Die verzinkte Ausführung ist der Standard für den Innenbereich, für Außen- und Feuchträume ist Edelstahl vorzuziehen.
Welche Teile brauche ich für eine komplette Montage?
Türseitig das Flügelböckchen 205197, wandseitig ein Befestigungsteil, also Flansch 205261, Winkel 205262 oder flacher Winkel 205263, dazu den Türöffnungsbegrenzer selbst. Welche Kombination passt, hängt von Zargenüberstand, Falz und Platzverhältnissen ab.
📖 Ratgeber zum Thema
Im Ratgeber Türdämpfer finden Sie die Grundlagen zu Dämpfung, Montage und Auswahl im Zusammenspiel von Türschließer, Türdämpfer und Türöffnungsbegrenzer.
