Dictator Befestigungswinkel TB 50x40x20 mm für Türöffnungsbegrenzer
47,36 €*
inkl. MwSt
39,80 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Dictator Befestigungswinkel TB 50x40x20 mm für Türöffnungsbegrenzer"
Dictator Befestigungswinkel TB 50x40x20 mm für Türöffnungsbegrenzer
Das Dictator Befestigungswinkel TB 50x40x20 mm ist ein Befestigungsteil für Türöffnungsbegrenzer, das flache Wandmontage bei geringem Platzangebot.
- Funktion: flache Wandmontage bei geringem Platzangebot

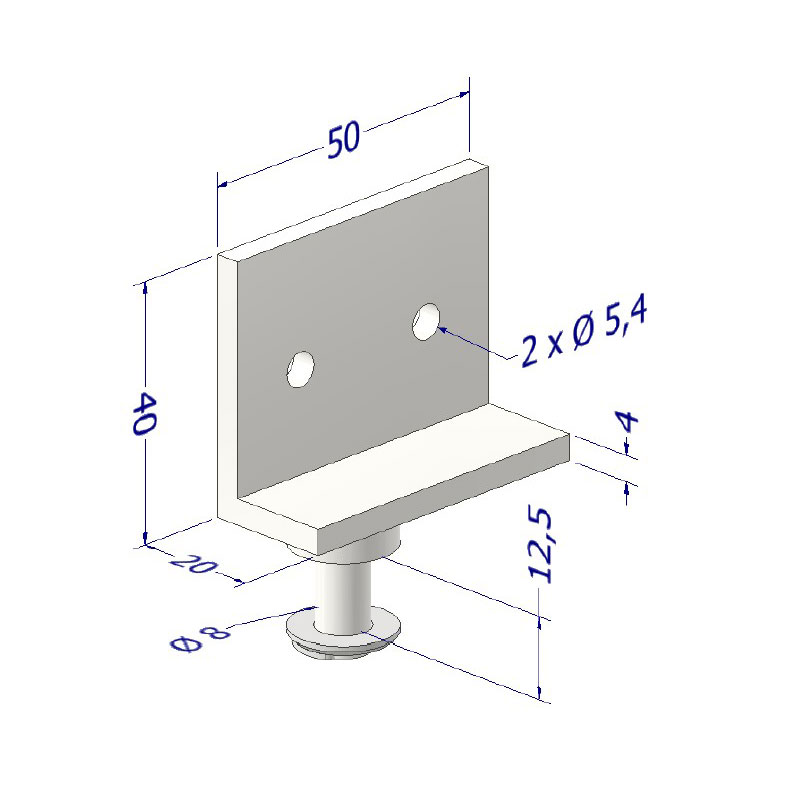

- Ausführung: 50 x 40 x 20 mm, Bolzen Ø 8 mm, verzinkt
- Für Türöffnungsbegrenzer der Baureihen TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28
- Weitere Materialausführungen: V2A: Bestell-Nr. 205258
- Anschlussteile und Befestigungszubehör standardmäßig verzinkt
Funktion und Aufbau
Der flache Winkel mit 20 mm Ausladung wird eingesetzt, wenn zwischen Tür und Wand wenig Raum bleibt und ein größerer Winkel im Öffnungsweg stehen würde.
Passend für alle Baureihen mit 8 mm Augen: TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28.
Bei der Montage von Türöffnungsbegrenzern ist auf eine feste und sichere Befestigung an Tür und Zarge zu achten, da an den Anschlusspunkten sehr hohe Kräfte auftreten können.
Technische Daten
Spezifikation und Kompatibilität
| Bestell-Nr. Dictator | 205263 |
| Bezeichnung | Befestigungswinkel TB 50x40x20 mm |
| Ausführung | 50 x 40 x 20 mm, Bolzen Ø 8 mm, verzinkt |
| Funktion | Flache Wandmontage bei geringem Platzangebot |
| Weitere Materialien | V2A: Bestell-Nr. 205258 |
| Passend zu | Türöffnungsbegrenzer mit Augen Ø 8 mm |
Anwendung
Einsatzbereich und Montage
Anwendungsbereich: Montage von Dictator Türöffnungsbegrenzern an Drehtüren und Fenstern. Der flache Winkel mit 20 mm Ausladung wird eingesetzt, wenn zwischen Tür und Wand wenig Raum bleibt und ein größerer Winkel im Öffnungsweg stehen würde.
Jede Montage braucht ein türseitiges und ein wandseitiges Anschlussteil. Türseitig ist das in der Regel das Flügelböckchen, wandseitig Flansch oder Winkel, je nach Abstand und Platzverhältnissen. Dictator ermittelt die passende Kombination inklusive Befestigungspunkte anhand des Fragebogens zur Tür.
Häufige Fragen
Wofür wird das Befestigungswinkel TB 50x40x20 mm verwendet?
Es flache Wandmontage bei geringem Platzangebot. Der flache Winkel mit 20 mm Ausladung wird eingesetzt, wenn zwischen Tür und Wand wenig Raum bleibt und ein größerer Winkel im Öffnungsweg stehen würde.
Passt das Teil zu allen Türöffnungsbegrenzern?
Es passt zu allen Ausführungen mit Augen von 8 mm Durchmesser, also zu den Baureihen TB 10-23, TB 14-28, TBP 10-29 und TBR 10-28. Die Baureihe TBR 14-35 gibt es auch mit Augen von 10 mm Durchmesser, dafür ist eigenes Zubehör vorgesehen, zum Beispiel der Befestigungsflansch 205469 und die Befestigungsplatte 205460.
Gibt es das Teil auch in Edelstahl?
Ja. V2A: Bestell-Nr. 205258. Die verzinkte Ausführung ist der Standard für den Innenbereich, für Außen- und Feuchträume ist Edelstahl vorzuziehen.
Welche Teile brauche ich für eine komplette Montage?
Türseitig das Flügelböckchen 205197, wandseitig ein Befestigungsteil, also Flansch 205261, Winkel 205262 oder flacher Winkel 205263, dazu den Türöffnungsbegrenzer selbst. Welche Kombination passt, hängt von Zargenüberstand, Falz und Platzverhältnissen ab.
📖 Ratgeber zum Thema
Im Ratgeber Türdämpfer finden Sie die Grundlagen zu Dämpfung, Montage und Auswahl im Zusammenspiel von Türschließer, Türdämpfer und Türöffnungsbegrenzer.
