Dictator Türöffnungsbegrenzer TBP 10-29 Hub 250 mm progressiv
229,78 €*
inkl. MwSt
193,09 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Dictator Türöffnungsbegrenzer TBP 10-29 Hub 250 mm progressiv"

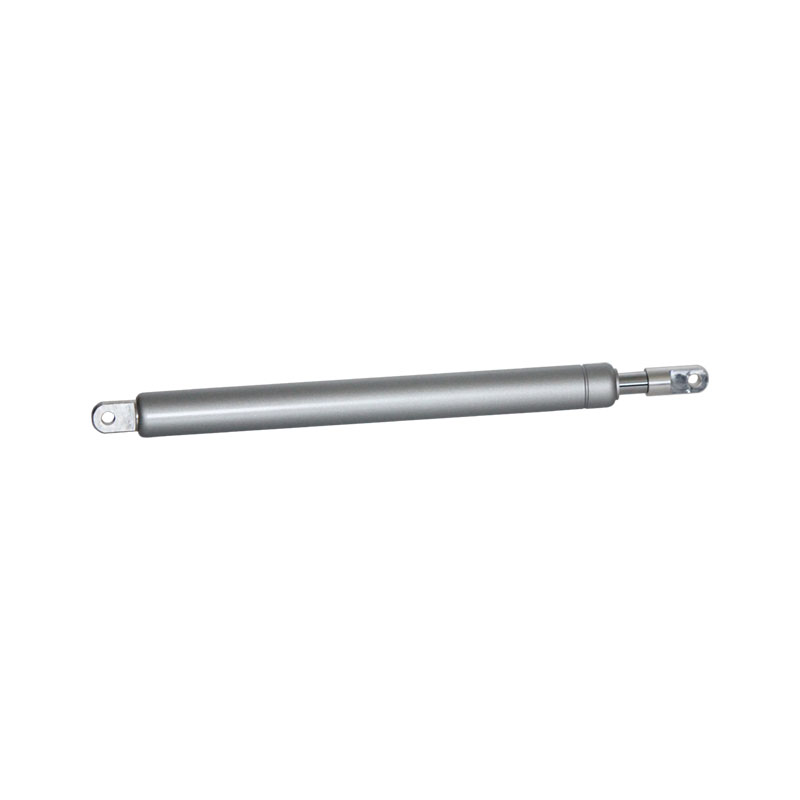

Dictator Türöffnungsbegrenzer TBP 10-29 Hub 250 mm progressiv
Der Dictator Türöffnungsbegrenzer TBP 10-29 Hub 250 mm progressiv ist ein hydraulischer Türöffnungsbegrenzer der Baureihe TBP 10-29, der Drehtüren in Öffnungsrichtung dämpft und den Öffnungswinkel auf die Hublänge von 250 mm begrenzt.
- Baureihe TBP 10-29 für mittlere und schwere Türen mit häufiger Betätigung oder Komfort-Anspruch
- Progressive Endlagendämpfung ab ca. 55 Grad Öffnungswinkel

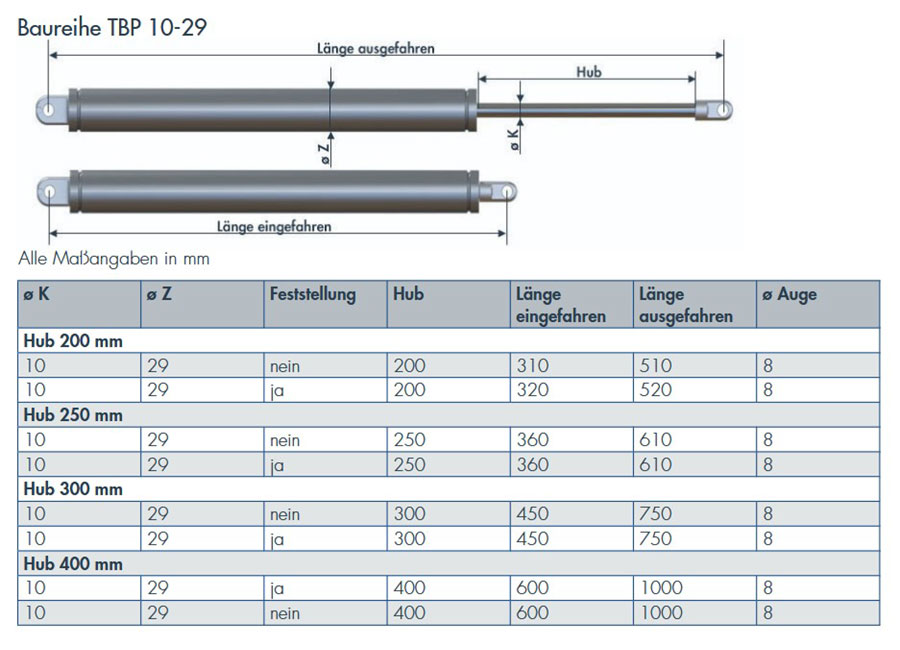

- Hub 250 mm, Länge eingefahren 360 mm, ausgefahren 610 mm
- Türgewicht max. 200 kg, schwerere Türen auf Anfrage
- Zylinder Stahl lackiert RAL 9006 seidenmatt, Kolbenstange hartverchromt
Funktion und Aufbau
Türöffnungsbegrenzer verhindern, dass Türen durch Wind, Durchzug oder beim normalen Öffnen unkontrolliert gegen eine Wand schlagen oder dem Nutzer aus der Hand gerissen werden. Sie dämpfen eine zu hohe Öffnungsgeschwindigkeit ab und begrenzen den Öffnungswinkel, wodurch Türblatt, Bänder und Wand geschont werden.
Kennzeichen der Baureihe TBP 10-29: progressive Endlagendämpfung ab ca. 55 Grad Öffnungswinkel. Anpassung der Dämpfung: keine, die Dämpfung ist werkseitig progressiv ausgelegt.
Technische Daten
Spezifikation und Kompatibilität
| Typenbezeichnung Hersteller | 10-29-250-1/Öl-360-610-A-A |
| Baureihe | TBP 10-29 |
| Hub | 250 mm |
| Länge eingefahren | 360 mm |
| Länge ausgefahren | 610 mm |
| Kolbenstange | Ø 10 mm, hartverchromt |
| Zylinder | Ø 29 mm, Stahl lackiert RAL 9006 seidenmatt |
| Augen | Ø 8 mm |
| Dämpfungsverhalten | progressive Endlagendämpfung ab ca. 55 Grad Öffnungswinkel |
| Feststellung | ohne |
| Max. Türgewicht | max. 200 kg, schwerere Türen auf Anfrage |
| Max. Öffnungswinkel | max. 120 Grad, je nach Ausführung und Montagesituation geringer |
| Kombinierbar mit Obentürschließer | Nein, in der Baureihe TBP 10-29 nur mit Hublängen 300 und 400 mm |
| Edelstahl-Ausführung | V4A lieferbar (Hublängen 300 und 400 mm) |
| Weitere Zylinderfarben | RAL 7040, RAL 7016, RAL 9005, RAL 9007 und RAL 9016 seidenmatt als Vorzugsfarben, weitere RAL-Farben auf Anfrage |
| Prüfbericht Flucht- und Rettungswege | PfB-Kurzbericht Nr. 2025-21-0146-K1: Dämpfungskraft in Abhängigkeit vom Drehwinkel geprüft, Dauerfunktionsprüfung nach DIN EN 1191 mit 200.000 Zyklen bestanden |
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: häufig betätigte Türen, zum Beispiel Eingangstüren zu öffentlichen Gebäuden und Schulen, sowie Türen in Flucht- und Rettungswegen. Die Baureihe TBP 10-29 ist für mittlere und schwere Türen mit häufiger Betätigung oder Komfort-Anspruch ausgelegt und deckt Türgewichte bis 200 kg ab.
Für Türen in Flucht- und Rettungswegen liegt ein Kurzbericht des PfB Prüfzentrum für Bauelemente vor (Nr. 2025-21-0146-K1). Geprüft wurden die Dämpfungskraft in Abhängigkeit vom Drehwinkel bei unterschiedlichen Öffnungsgeschwindigkeiten, in Anlehnung an die DIN EN Normen zur Bedienkraft von Türen, sowie die Dauerfunktion nach DIN EN 1191 mit 200.000 Zyklen. Maßgeblich ist immer das gesamte Türsystem aus Türblatt, Bändern, Dichtungen und Türschließer, die Eignung ist deshalb projektbezogen zu prüfen.
Bei der Montage ist auf eine feste Verankerung an Tür und Zarge zu achten, da im Anschlagpunkt hohe Kräfte auftreten. Türseitig wird das Flügelböckchen gesetzt, wandseitig je nach Einbausituation Flansch oder Winkel.
Häufige Fragen
Wofür ist der Dictator Türöffnungsbegrenzer TBP 10-29 Hub 250 mm progressiv geeignet?
Für häufig betätigte Türen, zum Beispiel Eingangstüren zu öffentlichen Gebäuden und Schulen, sowie Türen in Flucht- und Rettungswegen. Die Baureihe TBP 10-29 ist für mittlere und schwere Türen mit häufiger Betätigung oder Komfort-Anspruch ausgelegt, das maximale Türgewicht beträgt 200 kg und der maximale Öffnungswinkel 120 Grad. Der Begrenzer dämpft die Tür in Öffnungsrichtung und stoppt sie am Ende des Hubs von 250 mm.
Welchen Öffnungswinkel erreicht die Tür?
Der Öffnungswinkel ergibt sich aus Hublänge und Befestigungspunkten. Bei Hub 250 mm fährt der Begrenzer von 360 mm auf 610 mm aus. Möglich sind bis zu 120 Grad, je nach Montagesituation weniger. Dictator ermittelt die Befestigungspunkte auf Wunsch anhand des Fragebogens zur Tür.
Hat dieser Türöffnungsbegrenzer eine Feststellung?

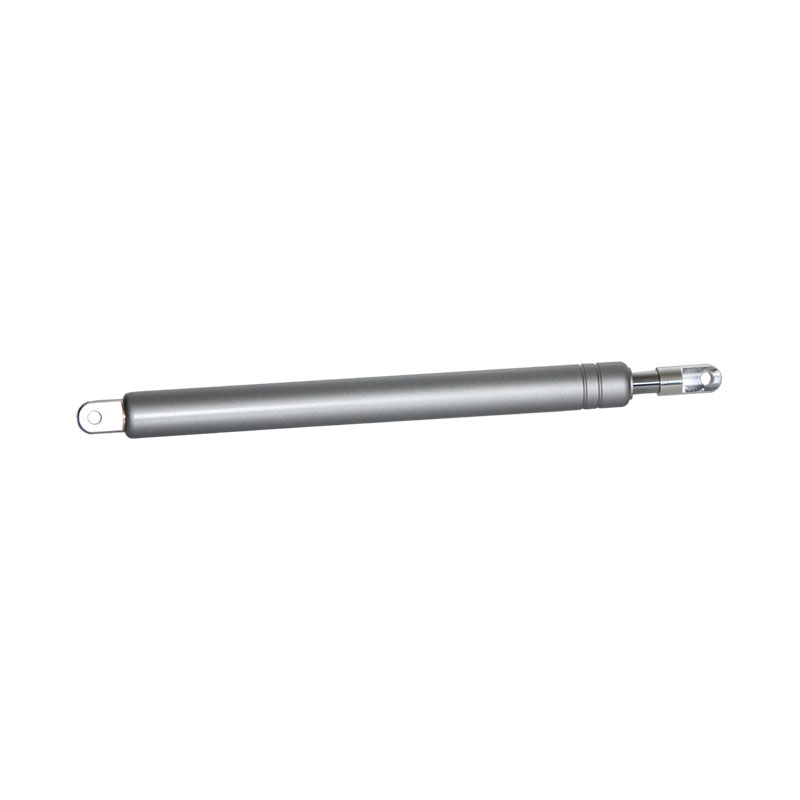

Nein, dieser Artikel ist die Ausführung ohne Feststellung. Innerhalb der Baureihe TBP 10-29 bietet Dictator dieselbe Hublänge auch mit integrierter Feststellung an.
Welches Befestigungszubehör wird benötigt?

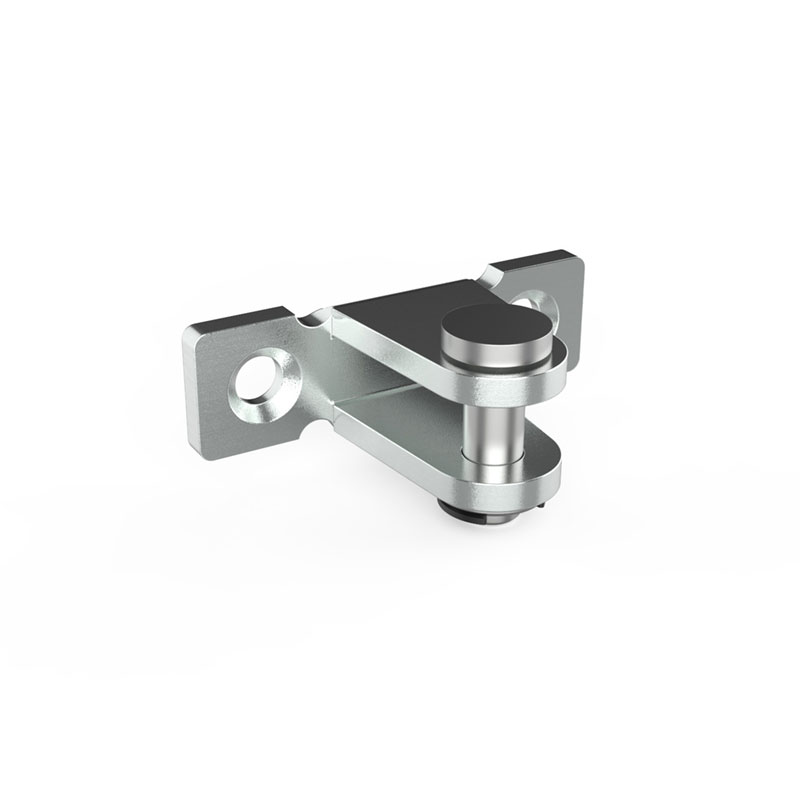

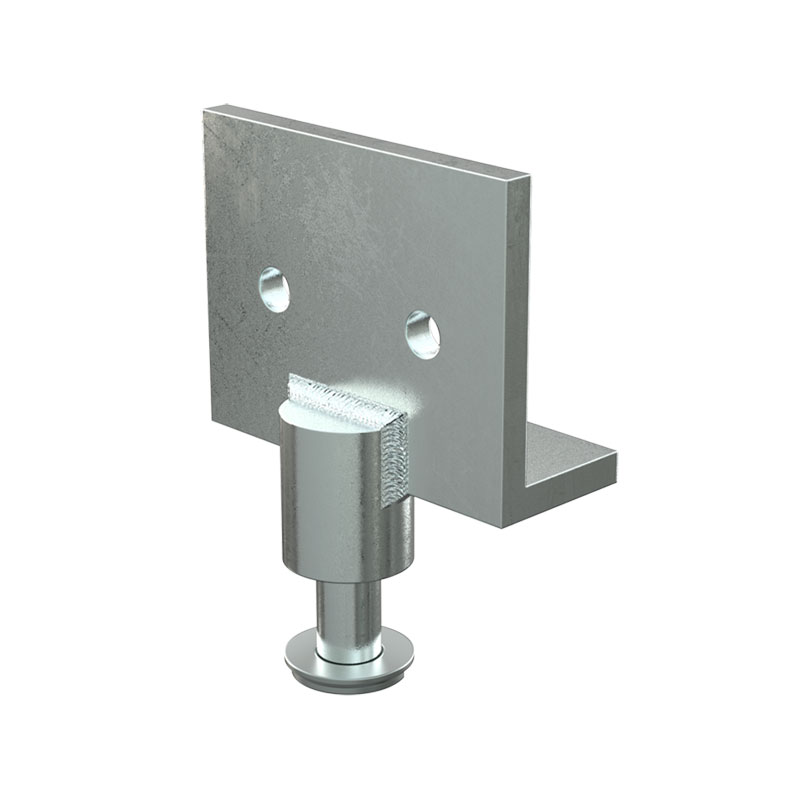

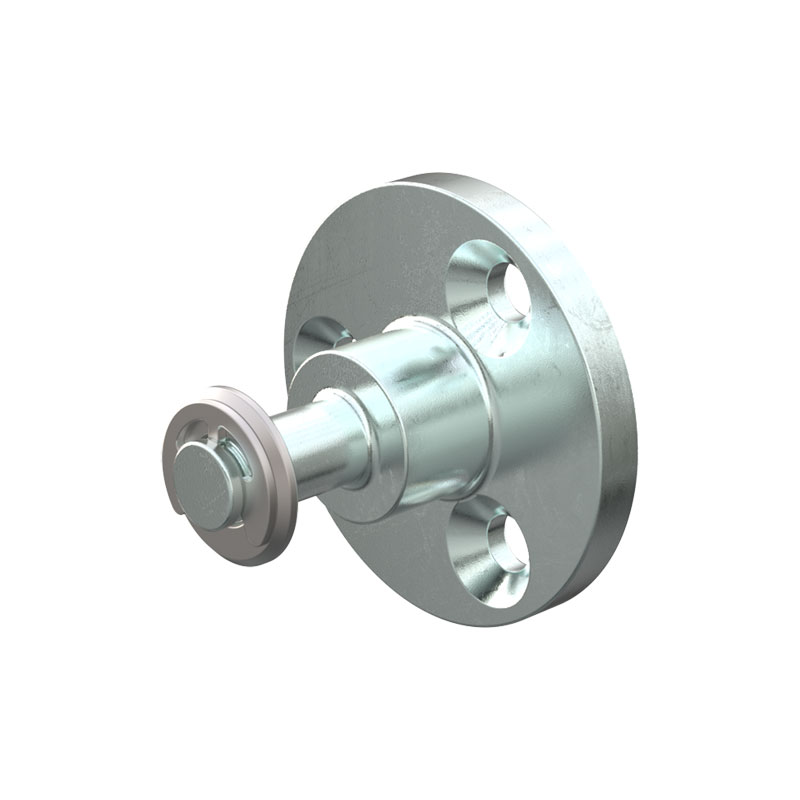

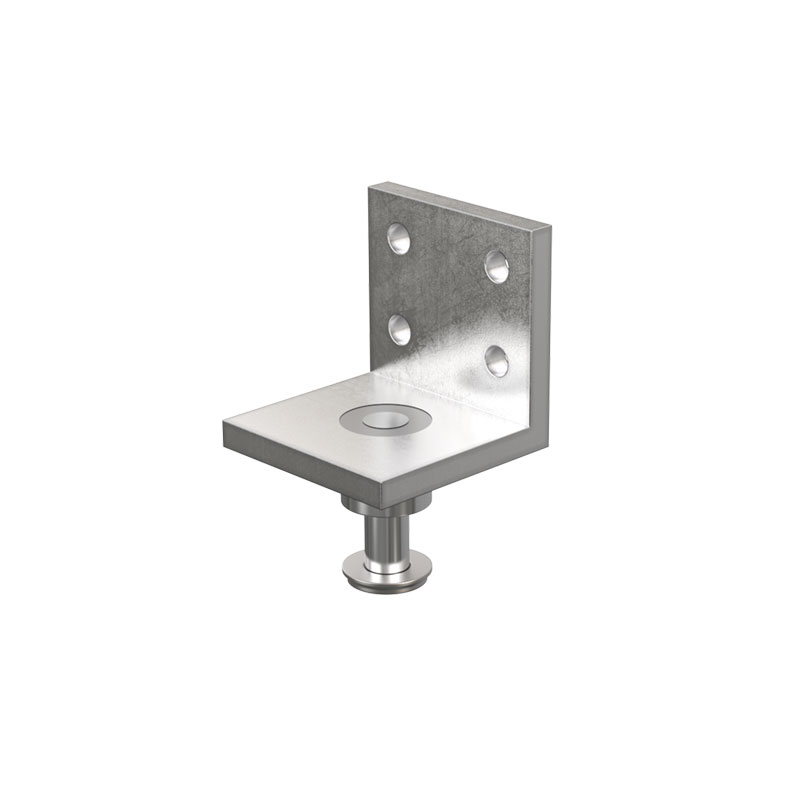

Türseitig das Flügelböckchen 205197, wandseitig je nach Einbausituation der Befestigungsflansch 205261 mit 42 mm Durchmesser, der Befestigungswinkel 205262 mit 40 x 40 x 40 mm für abgesetzte Montage oder der flache Winkel 205263 mit 50 x 40 x 20 mm. Alle Anschlussteile sind für Augen mit 8 mm Durchmesser ausgelegt.
📖 Ratgeber zum Thema
Im Ratgeber Türdämpfer finden Sie die Grundlagen zu Dämpfung, Montage und Auswahl im Zusammenspiel von Türschließer, Türdämpfer und Türöffnungsbegrenzer.
