DIN links oder DIN rechts: die Türrichtung bestimmen
- Stellen Sie sich auf die Bandseite, also die Seite, auf der die Türbänder sichtbar sind.
- Bänder links bedeutet DIN links (DIN L), Bänder rechts bedeutet DIN rechts (DIN R).
- Für Fluchttürbeschläge und manche Drücker zählt zusätzlich, ob die Tür einwärts oder auswärts öffnet.
- Viele Türschließer, Türdämpfer und Bänder sind für DIN links und DIN rechts verwendbar; richtungsgebundene Artikel bestellen Sie mit Angabe der DIN-Richtung.
- Ob ein Schloss wendbar ist, hängt von der Bauart ab: Manche haben einen umdrehbaren Fallenkopf, Anti-Panikschlösser oft nicht.
DIN links oder DIN rechts gibt an, auf welcher Seite die Bänder einer Tür sitzen, gesehen von der Bandseite: Sitzen die Bänder links und öffnet die Tür nach links, ist es eine Tür DIN links; sitzen sie rechts und öffnet die Tür nach rechts, ist es eine Tür DIN rechts. Die Angabe heißt auch DIN-Richtung, Türanschlag oder Anschlagrichtung.
Sie brauchen die Angabe bei allen Beschlägen, die es in einer linken und einer rechten Ausführung gibt. Dieser Ratgeber zeigt, wie Sie die Richtung sicher bestimmen, wann zusätzlich einwärts oder auswärts zählt und bei welchen Bauteilen die Richtung überhaupt eine Rolle spielt.
Tür DIN links oder DIN rechts bestimmen

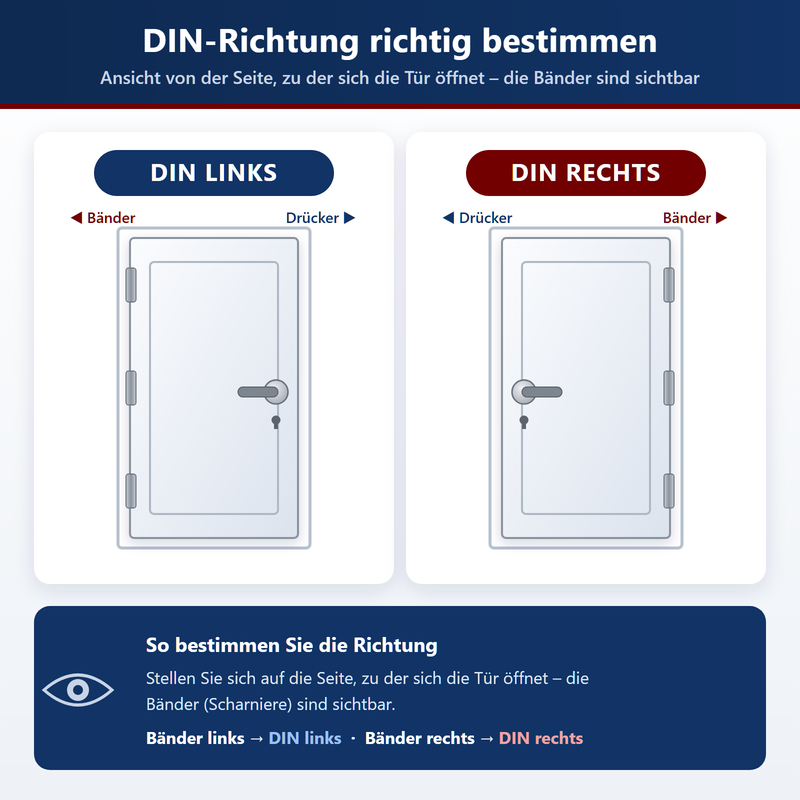

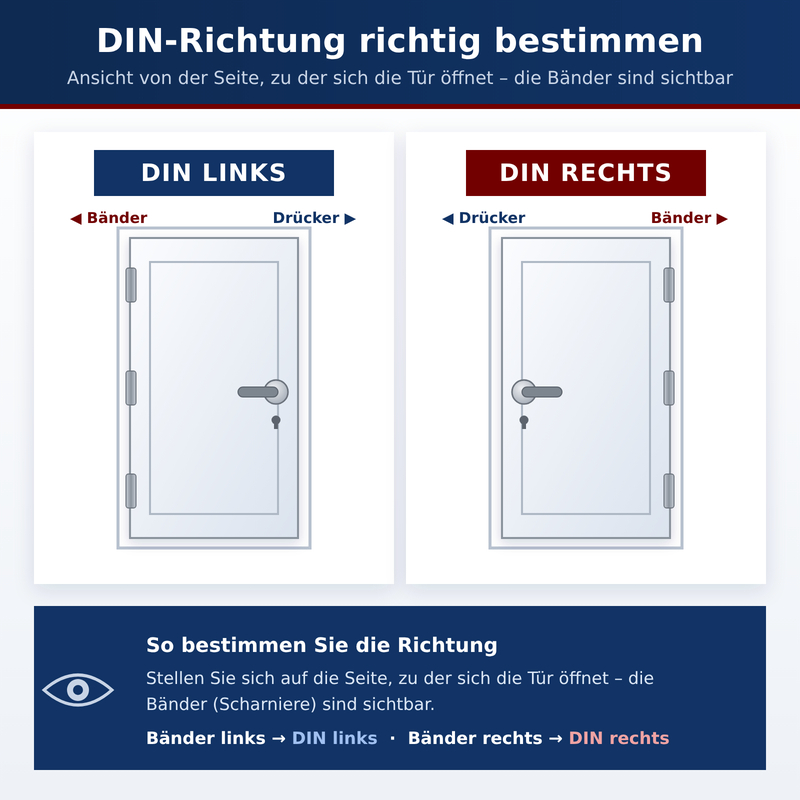

- Stellen Sie sich auf die Seite der Tür, auf der die Bänder (Scharniere) sichtbar sind. Das ist die Bandseite.
- Schauen Sie, auf welcher Seite der Tür die Bänder sitzen.
- Sitzen die Bänder links, ist es eine Tür DIN links. Sitzen sie rechts, ist es eine Tür DIN rechts.
DIN links oder DIN rechts erkennen Sie auf der Seite, zu der sich die Tür öffnet: Dort sind die Bänder sichtbar.
Die Gegenseite heißt Bandgegenseite: die Seite der Tür, die dem Türband gegenüberliegt. Von dort sehen Sie die Bänder nicht und können die Richtung nicht ablesen. Der häufigste Fehler ist deshalb, die Tür von der falschen Seite zu betrachten.
DIN L und DIN R: Abkürzungen und Türanschlag
In Katalogen und Bestelltabellen steht die Richtung oft abgekürzt: DIN L für DIN links, DIN R für DIN rechts. Hersteller schreiben auch „Türanschlag DIN L“ oder „Türrichtung DIN L“. Gemeint ist immer dasselbe.
Die Norm DIN 107 enthält Richtlinien für die Darstellung von Türen in technischen Zeichnungen; dort wird die Öffnungsrichtung mit Pfeilen angegeben. Für die Bestellung eines Beschlags reicht es, die DIN-Richtung an der eingebauten Tür nach der Bandseiten-Regel zu bestimmen.
Tür DIN links oder rechts: einwärts und auswärts unterscheiden
Die DIN-Richtung sagt nur, wo die Bänder sitzen. Bei Fluchttüren und manchen Drückern zählt zusätzlich, ob die Tür nach innen (einwärts) oder nach außen (auswärts) öffnet. dormakaba unterscheidet deshalb vier Fälle: auswärts DIN-L, auswärts DIN-R, einwärts DIN-L und einwärts DIN-R. Der Normalfall ist dort die auswärts öffnende Tür in Fluchtrichtung.

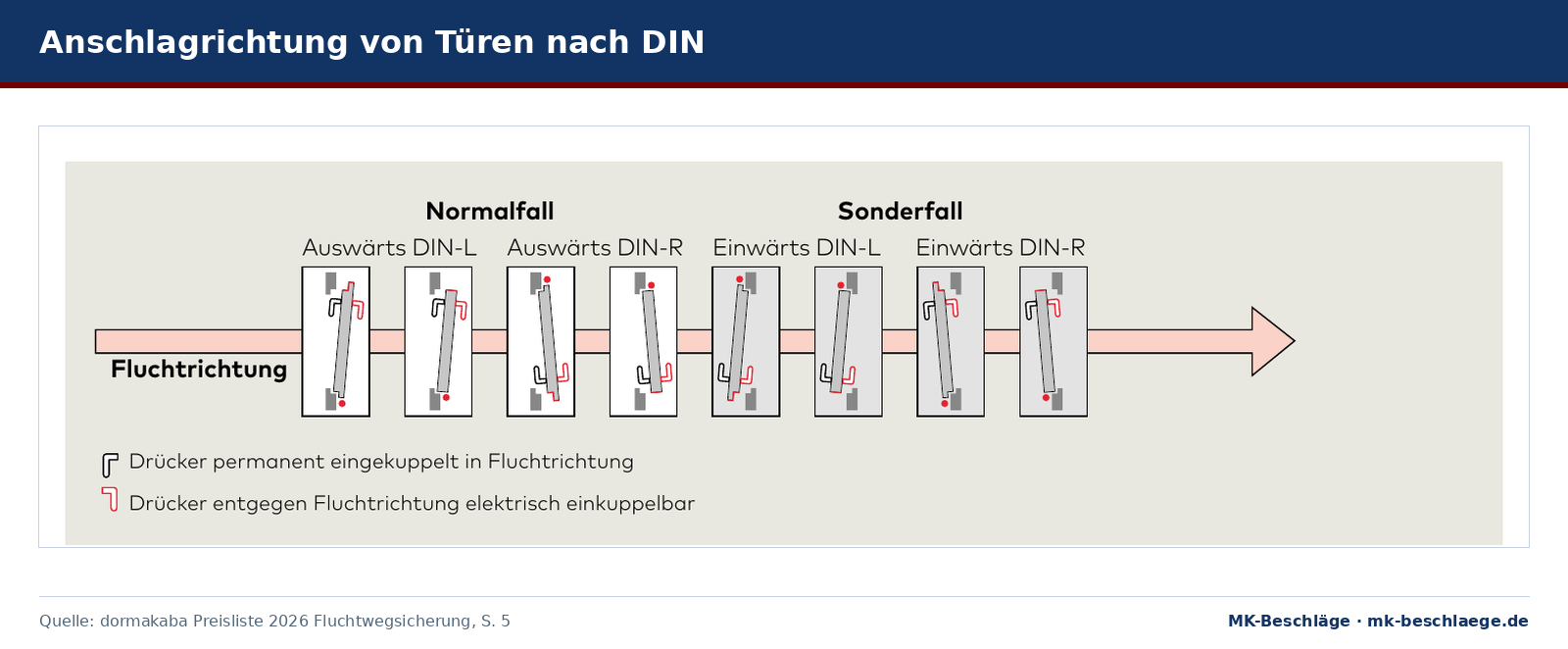

Die vier Fälle aus Öffnungsrichtung und DIN-Richtung an Fluchttüren. Abbildung aus der dormakaba-Preisliste Fluchtwegsicherung.
Wie eng beides zusammenhängt, zeigen richtungsgebundene Drücker: Ein Drücker „Richtung rechts“ passt laut WSS für Türen DIN rechts einwärts oder DIN links auswärts. Dieselbe Tür kann also je nach Öffnungsrichtung den linken oder den rechten Drücker brauchen.
Anti-Panikschlösser sind nach AMF grundsätzlich für auswärts öffnende Türen vorgesehen (Bandseite entgegen Gefahrenseite); einwärts öffnende Ausführungen gibt es nur für bestimmte Funktionen auf Anfrage. Mehr dazu in Panikschlösser: Funktionen und EN 179 oder EN 1125.
Wo die DIN-Richtung zählt und wo nicht
| Bauteil | DIN-Richtung | Beispiel aus den Herstellerunterlagen |
|---|---|---|
| Einsteckschloss | je nach Bauart | AMF 140D: rechts und links verwendbar durch umdrehbaren Fallenkopf Schlosskasten AMF 140D für zwei Profilzylinder. AMF 142P Anti-Panikschloss: Falle nicht umdrehbar, Ausführung DIN L oder DIN R AMF 142P Anti-Panikschloss. |
| Türband | je nach Bauart | WSS 3D-PLUS Türband 2-teilig: rechts/links verwendbar, Auslieferung rechts Aluminium-Türband 3D-Plus 2-teilig. Bei WSS 2D-Türbändern wird die DIN-Richtung mit dem Stellschlüssel geändert. |
| Türschließer | meist egal, Montageseite zählt | Dorma TS 93 EMR: Normalmontage Bandseite, DIN-Links und DIN-Rechts verwendbar Dorma TS 93 EMR Feststellanlage. |
| Türdämpfer | meist egal | Dictator Türdämpfer R 1400: für Drehtüren DIN links und DIN rechts, auf-, gleich- und zurückliegend Dictator Türdämpfer R 1400. |
| Türfeststeller | je nach Modell | KWS 1004 mit Dauermagnet: im Bestellfall DIN rechts bzw. DIN links angeben KWS 1004 Türfeststeller. |
| Verschlüsse | je nach Modell | KWS 6129: im Bestellfall rechts bzw. links angeben KWS 6129; KWS 6128 ist rechts und links verwendbar KWS 6128. |
| Drücker | bei richtungsgebundenen Modellen | Richtungsgebundene Drücker im WSS-Katalog: „Richtung rechts“ passt für DIN rechts einwärts oder DIN links auswärts. |
Bei Türschließern entscheidet die Montageart: dormakaba nennt für Gleitschienen-Türschließer zum Beispiel Normalmontage auf der Bandgegenseite oder Kopfmontage auf der Bandseite, jeweils für DIN links und DIN rechts verwendbar. Mehr im Türschließer-Ratgeber. Welcher Feststeller zu Ihrer Tür passt, zeigt der Türfeststeller-Ratgeber.
Türanschlag DIN bei der Bestellung angeben
Hersteller fragen die Richtung bei richtungsgebundenen Artikeln ausdrücklich ab, etwa im Dictator-Fragebogen mit dem Feld „Türanschlag: DIN Links / DIN Rechts“ oder im KWS-Katalog mit dem Hinweis „Im Bestellfall ist DIN rechts bzw. DIN links anzugeben“. Bei Schlössern legt AMF fest, dass die Anschlagrichtung durch die Lage des Schließblechs bestimmt wird.
So vermeiden Sie Fehlbestellungen:
- Richtung an der eingebauten Tür von der Bandseite aus bestimmen, nicht aus der Erinnerung.
- Bei Fluchttüren und richtungsgebundenen Drückern zusätzlich einwärts oder auswärts notieren.
- Auf der Produktseite prüfen, ob der Artikel „rechts und links verwendbar“ ist oder in DIN L und DIN R getrennt angeboten wird.
Die Kürzel auf dem Schlosskasten erklärt der Artikel Einsteckschloss-Bezeichnungen, die Maße am Schloss der Artikel Dornmaß und Entfernungsmaß. Einen Überblick über Bänder gibt Türbänder damals und heute.
Häufige Fragen
Wie erkenne ich, ob eine Tür DIN links oder DIN rechts ist?
Stellen Sie sich auf die Seite, auf der die Bänder sichtbar sind. Sitzen die Bänder links, ist die Tür DIN links; sitzen sie rechts, ist sie DIN rechts.
Was bedeutet DIN links bei einer Tür?
Von der Bandseite aus gesehen sitzen die Bänder links, und die Tür öffnet nach links. In Tabellen steht dafür oft DIN L.
Ist eine „linke Tür“ dasselbe wie DIN links?
Nur wenn „links“ die Lage der Bänder von der Bandseite aus meint. Wer von der Bandgegenseite schaut, sieht die Bänder nicht und verwechselt die Seiten leicht. Bestimmen Sie die Richtung deshalb immer von der Bandseite.
Reicht die Angabe DIN links oder DIN rechts immer aus?
Nicht immer. Bei Fluchttürbeschlägen und richtungsgebundenen Drückern zählt zusätzlich, ob die Tür einwärts oder auswärts öffnet. Ein Drücker „Richtung rechts“ passt bei WSS zum Beispiel für Türen DIN rechts einwärts oder DIN links auswärts.
Sind Beschläge immer seitenabhängig?
Nein. Viele Türschließer, Türdämpfer und Bänder sind für DIN links und DIN rechts verwendbar. Manche Schlösser lassen sich über einen umdrehbaren Fallenkopf umstellen. Richtungsgebunden sind zum Beispiel Anti-Panikschlösser mit nicht umdrehbarer Falle und Feststeller wie KWS 1004.
Was ist die Bandgegenseite?
Die Seite der Tür, die dem Türband gegenüberliegt. Bei Türschließern unterscheidet sich danach die Montageart, etwa Normalmontage auf der Bandgegenseite oder Kopfmontage auf der Bandseite.
