Drückerdorn und Drückernuss: Maße und Zuordnung
- Der Drückerdorn, im Katalog meist Drückerstift oder Vierkantstift genannt, verbindet die beiden Drücker durch die Nuss des Schlosses.
- Die Drückernuss im Schloss nimmt den Vierkant auf; zieht der Drücker, zieht sich die Falle zurück.
- Vierkant laut Herstellerkatalogen: 8 mm oder 9 mm, 10 mm bei bestimmten Torschlössern.
- Die Länge des Stifts richtet sich nach der Türstärke; Drückerstifte gibt es in vielen Längen, bei WSS von 55 mm bis 180 mm.
- Schlösser mit geteilter Nuss brauchen einen geteilten Drückerstift; ein Wechselstift wird einseitig in einen Türknopf gedreht.
Der Drückerdorn ist der Vierkantstift, der den Drücker auf der einen Türseite durch die Nuss des Schlosses mit dem Drücker auf der anderen Seite verbindet. Umgangssprachlich heißt er auch Türdorn oder Klinkendorn. Die Drückernuss, kurz Nuss oder Schlossnuss, ist die Aufnahme im Schloss, in der der Vierkant steckt. Dieser Ratgeber erklärt Maße, Bauarten und Längen und was die Hersteller zu Drückerspiel und Ersatzteilen angeben.
Drückernuss: Aufgabe, Maße und Bauarten
Die Nuss überträgt die Drehung des Drückers auf die Falle: Beim Betätigen des Türdrückers zieht sich die Falle zurück und die Tür lässt sich öffnen. Die Hersteller geben die Nuss mit ihrem Vierkant an.
| Nuss | Beispiele aus Herstellerkatalogen |
|---|---|
| 8 mm | AMF-Torschlosskästen und Rohrrahmenschlösser, etwa Nr. 140U und 8405; WSS-Einsteckschloss Serie 200 in der Grundausführung |
| 9 mm | AMF-Anti-Panikschlösser 140P und 140PGN, WSS-Panikschlösser Serie 200, Panikschlösser von dormakaba; dormakaba nennt bei einem Schloss für Feuer- und Rauchschutztüren eine 9-mm-Stahlnuss |
| 10 mm | Locinox-Schiebetorschloss LSKZ mit dem Drückerpaar 3006S Türdrückerpaar 3006S |
Einteilige oder geteilte Nuss: Bei geteilter Nuss können Außen- und Innenseite unterschiedlich wirken, zum Beispiel ist außen Leerlauf, weil die Nuss entkuppelt ist. AMF verwendet die zweiteilige Nuss beim Anti-Panikschloss mit Durchgangsfunktion D AMF 140PGN Schlosskasten mit Anti-Panikschloss, die einteilige beim Anti-Panikschloss mit Wechselfunktion E. Zu einer geteilten Nuss gehört ein geteilter Drückerstift: Er besteht aus zwei 9-mm-Vierkantstiften, die über eine gesicherte Verbindung drehbar miteinander verbunden sind. Was die Funktionen D und E bedeuten, erklärt der Ratgeber Panikschlösser und ihre Funktionen.
In der DIN EN 12209 beschreibt die zehnte Stelle des Klassifizierungsschlüssels die Spindelbetätigung, also wofür die Nuss ausgelegt ist: von Klasse 0 (Schloss ohne Nuss) über Klasse 1 (Knauf oder Drücker mit Hochhaltefeder) und Klasse 2 (Drücker ohne Hochhaltefeder) bis Klasse 3 und 4 für Drücker mit hoher Beanspruchung und starker Hochhaltefeder.
Drückernuss als Ersatzteil
Die Nuss sitzt im Schloss. Als Einzelteil finden Sie in den Herstellerkatalogen die Federn dazu: AMF führt zum Beispiel eine Nussfeder für das Gittertorschloss Nr. 107 und eine für das Schloss Nr. 143U. Eine einzelne Nuss als Ersatzteil nennen die vorliegenden Kataloge nicht. Passt der Vierkant Ihres Drückers nicht zur Nuss, helfen Ausgleichshülsen oder abgesetzte Stifte, siehe unten. Welche Teile eines Schlosses es sonst einzeln gibt, steht im Ratgeber Einsteckschloss Bezeichnungen.
Drückerdorn: Formen des Vierkantstifts
| Form | Wofür | Angaben bei WSS |
|---|---|---|
| Drückerstift | durchgehender Vierkant für beide Drücker | 8 mm (60 bis 160 mm lang) oder 9 mm (55 bis 180 mm lang) |
| Drückerstift mit Verzahnung | Drückerstift mit Verzahnung | 8 oder 9 mm, 110 bis 140 mm |
| beidseitig abgesetzt | Mittelteil stärker als die beiden Enden | 8/9/8, 8/10/8, 9/10/9 mm |
| einseitig abgesetzt | zwei Vierkantmaße an einem Stift | 9/8 oder 10/8 mm |
| Panikstift, geteilt | Schlösser mit geteilter Nuss | 9 mm, auch in FS-Ausführung |
| Panikstift, geteilt, abgesetzt | Türen mit asymmetrischem Schlosseinsatz | beiderseits von 9 auf 8 mm abgesetzt |
| Wechselstift mit Gewinde | einseitig zum Eindrehen in einen Türknopf | M8 oder M6, 8 oder 9 mm |
| Spalt-Wechselstift mit Kopfscheibe | beidseitig gebohrte Türen | 8 oder 9 mm |
| Ausgleichshülse | macht aus einem dünneren Vierkant einen dickeren | 8 auf 9, 8 auf 10, 9 auf 10 mm |
Ein Sonderfall ist der dreieckige Drückerstift von Locinox Dreieckiger Drückerstift: Er hat ein dreieckiges Ende und wird mit einem 11-mm-Dreikantschlüssel betätigt.
Feuer- und Rauchschutztüren: Dort ist laut Hersteller zwingend der Vierkantstift des Drückerherstellers mit 18273-Kennzeichen zu verwenden; die Anforderungen an die Garnituren legt DIN 18273 fest. Mehr zu Drückern und Schildern im Türbeschläge-Ratgeber.

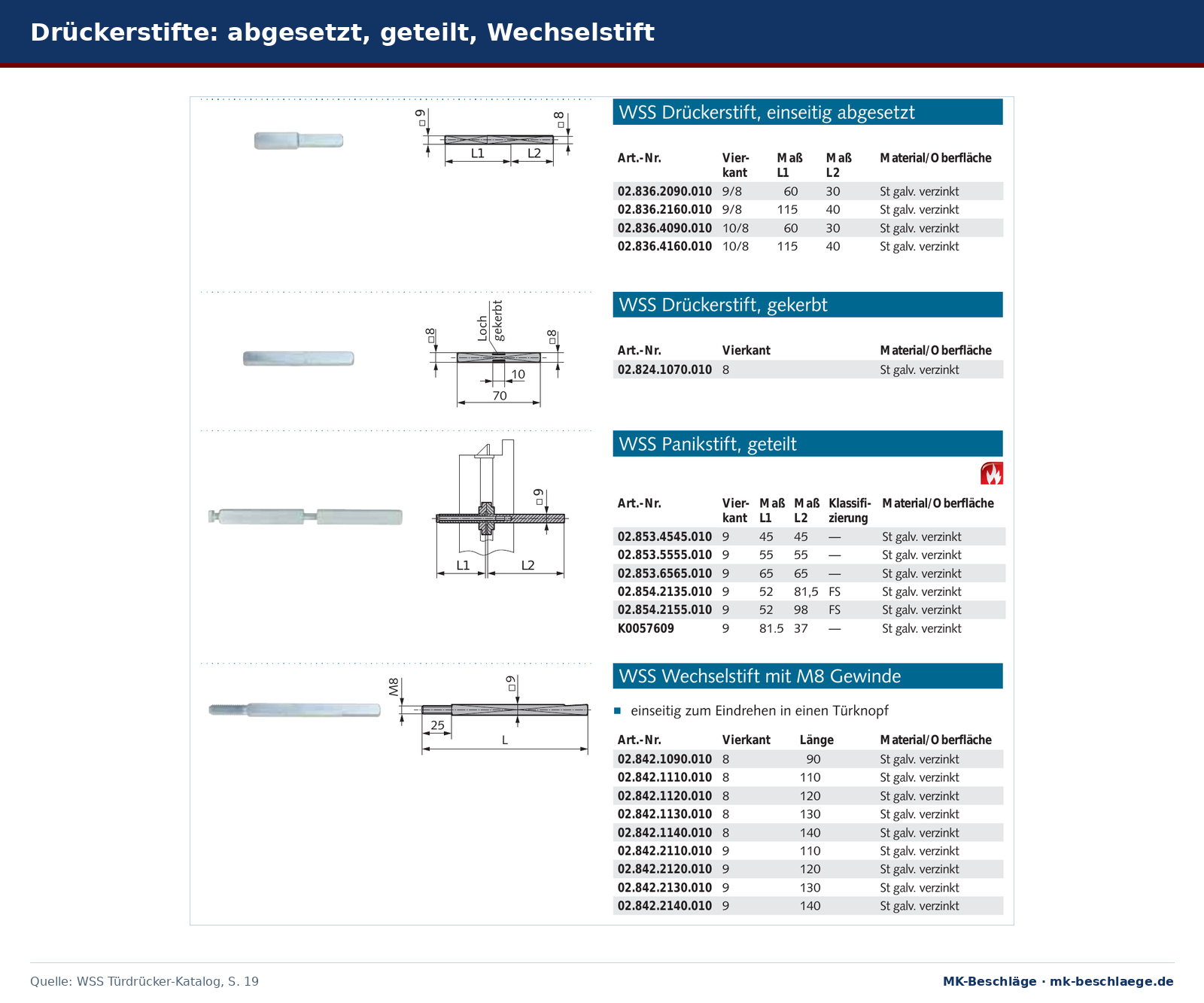

Bauformen von Drückerstiften im Überblick. Abbildung aus dem WSS-Katalog Türdrücker.
Die richtige Länge des Drückerdorns
Maßgeblich ist die Türstärke. Die Hersteller geben Drücker und Stifte deshalb mit Türstärke oder Türdicke an:
- KWS fragt bei Drückern Lochung, Türstärke und Vierkant ab; das Drückerpaar 3402 KWS 3402 hat einen losen 8-mm-Vierkant-Vollstift für 40 mm Türstärke.
- AMF liefert den gekröpften Drücker Nr. 402 Türdrücker, gekröpft mit Drückerstift für 45 bis 55 mm Türdicke; unter 45 mm Türstärke wird der Stift gekürzt. Der gerade Drücker Nr. 403 ist für 35 bis 45 mm Türdicke.
- Locinox gibt bei seinen Tor-Drückerpaaren die Länge des Drückerstifts an, zum Beispiel 60 mm, 90 mm oder 120 mm.
Messen Sie also die Türstärke beziehungsweise die Profilbreite am Schloss und wählen Sie Stift oder Garnitur für diesen Bereich. Wo das Dornmaß und die Entfernung gemessen werden, erklärt Dornmaß und Entfernungsmaß.
Wenn der Drücker wackelt: was die Hersteller angeben
- Vierkant passt nicht zur Nuss: Für Türdrücker-Vierkantstifte gibt es Ausgleichshülsen, zum Beispiel von 8 auf 9 mm, und Stifte mit zwei Vierkantmaßen.
- Drückerspiel: Beschlaghersteller empfehlen Schlösser nach DIN 18251 mit Federklemmnuss, um das Spiel zwischen Drückergarnitur und Schloss klein zu halten.
- Drücker ohne Hochhaltefeder: Hier empfehlen Beschlaghersteller Schlösser nach DIN 18251 der Klasse 3 oder höher. In DIN EN 12209 steht ein Schloss für Drücker ohne Hochhaltefeder in Klasse 2 der Spindelbetätigung.
Häufige Fragen
Was ist der Drückerdorn?
Der Vierkantstift, der beide Drücker durch die Nuss des Schlosses verbindet. In Katalogen heißt er Drückerstift oder Vierkantstift, umgangssprachlich auch Türdorn oder Klinkendorn.
Was ist die Drückernuss?
Die Aufnahme im Schloss, in der der Vierkant des Drückers steckt. Sie überträgt die Drehung des Drückers auf die Falle.
Welches Vierkantmaß hat die Drückernuss?
In den Herstellerkatalogen 8 mm oder 9 mm, je nach Schloss; die Panikschlösser in den Beispielen von AMF, WSS und dormakaba haben 9 mm. 10 mm kommt bei bestimmten Torschlössern vor, etwa beim Locinox-Schiebetorschloss LSKZ.
Was ist eine geteilte Drückernuss?
Eine Nuss aus zwei Teilen, damit Innen- und Außendrücker unterschiedlich wirken können. Dazu gehört ein geteilter Drückerstift aus zwei 9-mm-Vierkantstiften.
Gibt es die Drückernuss als Ersatzteil?
In den vorliegenden Herstellerkatalogen nicht als Einzelteil. AMF führt aber Nussfedern für einzelne Schlösser. Passt nur das Vierkantmaß nicht, helfen Ausgleichshülse oder abgesetzter Stift.
Wie lang muss der Drückerdorn sein?
Passend zur Türstärke. Hersteller geben Garnituren mit Türdicken an, etwa 45 bis 55 mm beim AMF-Drücker Nr. 402; bei dünneren Türen wird der Stift gekürzt.
