Muschelgriffe: Bauarten, Lochung, Schiebetür und Montage
- Muschelgriffe machen eine Tür bedienbar, ohne dass Beschlagteile vorstehen.
- Zwei Grundarten: der Muschelgriff als reine Handhabe und der Muschelgriff mit Klappring oder Klappdrücker zur Schlossbetätigung.
- Lochung: Klappringmuschelgriffe führt MK ungelocht und je nach Modell mit Lochung für Profilzylinder (PZ). Welche Entfernung lieferbar ist, steht beim jeweiligen Artikel.
- Griffmuscheln für Schiebetüren wählen Sie nach Türstärke, zum Beispiel KWS 5251 für Holztüren von 38 bis 42 mm und KWS 5260 für Glastüren von 8 bis 10 mm.
- Montage: Achten Sie auf ausreichende Einlasstiefe und darauf, dass die Lochmaße der Katalogzeichnung entsprechen.
Ein Muschelgriff ist ein Türgriff in Form einer Griffmulde, der flach auf die Tür aufgebracht oder flächenbündig in sie eingelassen wird, sodass keine Beschlagteile vorstehen. Ob Muschelgriff, Klappringmuschelgriff oder Turnhallenbeschlag: Laut KWS geht es immer darum, eine Tür ohne vorstehende Beschlagteile zu betätigen. Alle Modelle finden Sie in der Kategorie Muschelgriffe.
Wofür braucht man einen Muschelgriff?
Der Grund für einen Muschelgriff ist laut KWS in der Regel ein Platzproblem oder die Vermeidung von Verletzungsgefahren. Beispiele sind Schiebetüren, Aufzugstüren, Garagentore und Turnhallentüren, außerdem nennt KWS Falttüren. Platzprobleme lösen Muschelgriffe zum Beispiel bei Schiebetüren, die in der Wand laufen. Bei Lager- und Geräteraumtüren in Sporthallen tragen sie dazu bei, das Verletzungsrisiko zu verringern.
Muschelgriff als reine Handhabe oder mit Klappring
KWS unterteilt Muschelgriffe grundsätzlich in zwei Gruppen:
- Muschelgriff als reine Handhabe: Die Griffmulde dient nur zum Greifen, ein Schloss betätigt sie nicht. Beispiele sind die Muschelgriffe KWS 5207 (Eingriff einseitig) und KWS 5208 (Eingriff beidseitig), je 90 x 200 mm zum Einlassen.
- Muschelgriff mit Klappring oder Klappdrücker zur Schlossbetätigung: Klappring, Klappdrücker oder Drehgriff liegen in der Griffmulde und werden wie ein Türdrücker bedient. Damit betätigen Sie das Schloss der Tür.
Weitere Muschelgriffe ohne Klappring oder Drücker zum Einlassen führt MK als KWS 5201 (90 x 130 mm), KWS 5202 (60 x 140 mm), KWS 5203 (80 x 175 mm), KWS 5205 (120 x 130 mm) und KWS 5206 (120 x 200 mm).

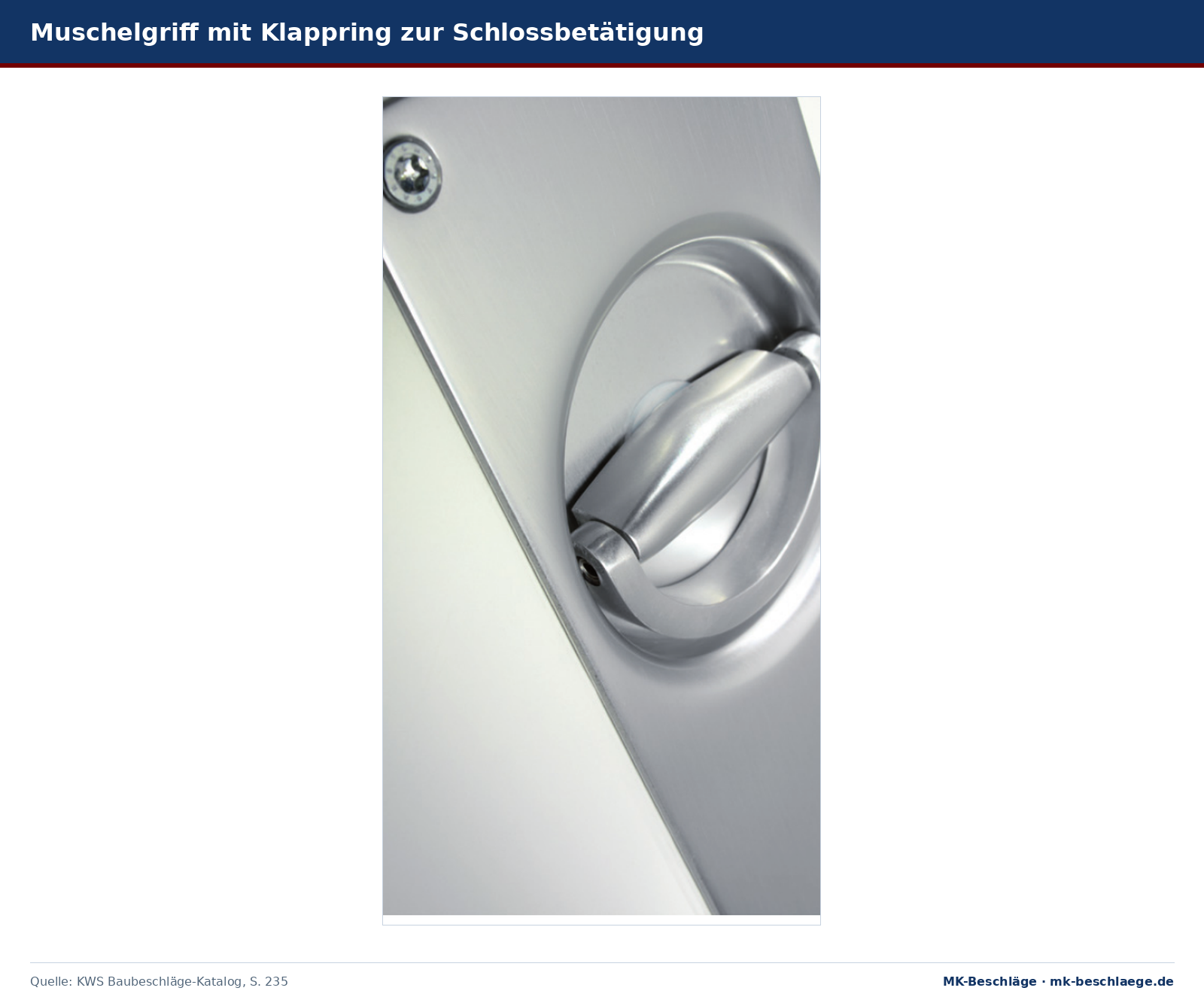

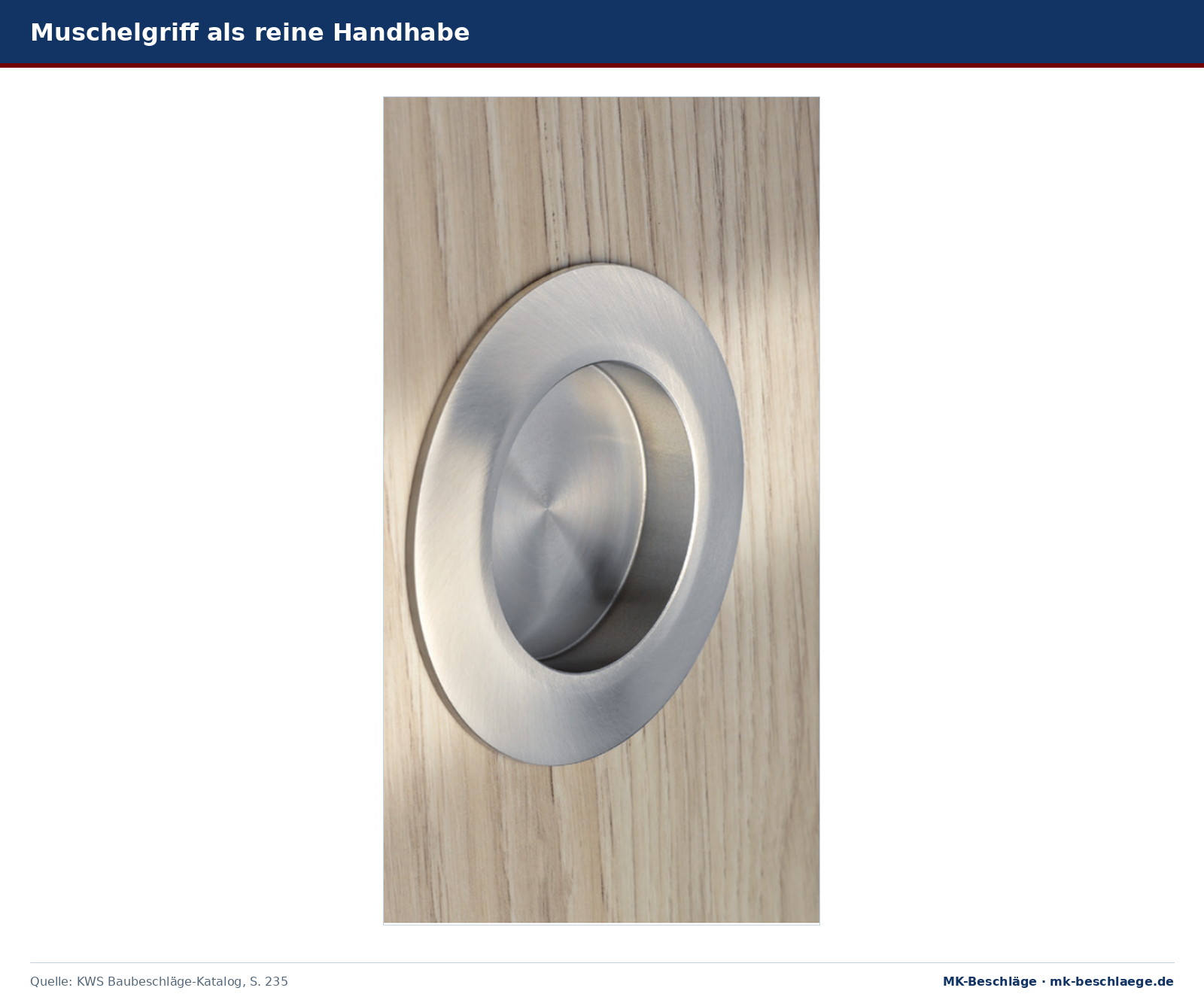

Die zwei Grundarten: Muschelgriff als reine Handhabe (oben) und mit Klappring oder Klappdrücker zur Schlossbetätigung (unten). Abbildungen aus dem KWS Baubeschläge-Katalog.
Die zwei Grundarten: Muschelgriff als reine Handhabe (oben) und mit Klappring oder Klappdrücker zur Schlossbetätigung (unten). Abbildungen aus dem KWS Baubeschläge-Katalog.
Klappringmuschelgriff: Lochteil, Stiftteil und Maße
Die meisten Klappringmuschelgriffe führt KWS als Lochteil und als Stiftteil. Beim Stiftteil ist der Stift fest vernietet, bei KWS 5147 / 5148 geklebt und bei KWS 5072 bis 5075 verschraubt. Die Millimeterangabe (7, 8, 9 oder 10 mm) unterscheidet die Ausführungen eines Modells, jede hat eine eigene Artikelnummer:
| Größe | Lochteil / Stiftteil (mm) | Lochung im Shop |
|---|---|---|
| 70 x 200 mm (KWS 5001) | 5001 / 5002 (8), 5101 / 5102 (7) | ohne Lochung oder PZ, Entfernung 72 mm |
| 100 x 200 mm (KWS 5004) | 5004 / 5005 (8), 5007 / 5008 (9), 5010 / 5011 (10), 5104 / 5105 (7) | ohne Lochung oder PZ, Entfernung 72 mm |
| 70 x 70 mm (KWS 5013) | 5013 / 5014 (8), 5113 / 5114 (7) | ohne Lochung |
| 90 x 90 mm (KWS 5016) | 5016 / 5017 (8), 5019 / 5020 (9), 5022 / 5023 (10), 5116 / 5117 (7) | ohne Lochung |
| 100 x 100 mm (KWS 5025) | 5025 / 5026 (8) | ohne Lochung |
| Ø 110 mm, rund (KWS 5034) | 5034 / 5035 (8), 5037 / 5038 (9), 5040 / 5041 (10), 5134 / 5135 (7) | ohne Lochung |
| 145 x 115 mm (KWS 5043) | 5043 / 5044 (8), 5045 / 5046 (9) | ohne Lochung |
| 145 x 165 mm (KWS 5160) | 5160 / 5161 (8), 5162 / 5163 (9) | ohne Lochung oder PZ, Entfernung 60 mm |
| 145 x 165 mm (KWS 5164) | 5164 / 5165 (8), 5166 / 5167 (9) | ohne Lochung |
Zwei Sonderformen: KWS 5054 (70 x 70) und KWS 5051 (90 x 90) haben eine Einreiberzunge. KWS 5047 / 5048 (8 mm) und KWS 5147 / 5148 (7 mm) haben statt des Klapprings einen Drehgriff, alle 70 x 70.
Wichtig bei den großen Formaten: Die Klappringmuschelgriffe 145 x 115 (KWS 5043 bis 5046) und 145 x 165 (KWS 5160 bis 5167) lassen sich laut KWS nicht paarweise oder in Verbindung mit einem Türdrücker oder Türknopf verwenden.
Lochung für den Profilzylinder
Eine Zylinderlochung kommt laut KWS in erster Linie bei Klappringmuschelgriffen und Turnhallenbeschlägen vor. Im Sortiment von MK ist die Lochung für Profilzylinder (PZ) lieferbar, alle anderen Ausführungen sind ungelocht. Die Entfernung gehört zur Bestellangabe, im KWS-Bestellbeispiel etwa „KWS 5001 .02, PZ, 72 mm“. Im Shop wählen Sie die Lochung als Variante: 72 mm bei KWS 5001 und 5004, 60 mm bei KWS 5160 bis 5163, 55 oder 72 mm bei KWS 5072. Was PZ bei Schlössern bedeutet, erklärt der Ratgeber Einsteckschloss-Bezeichnungen.
Große Muschelgriffe mit einliegendem Klappring oder Drücker
Für Schlossbetätigung gibt es große Muschelgriffe 170 x 170 mm mit einliegendem, festdrehbarem Klappring (KWS 5055 bis 5059) oder mit einliegendem Drücker (KWS 5061 bis 5065). Im Shop heißen KWS 5061 bis 5065 Turnhallen-Muschelgriff. Beide Reihen führt MK ohne Lochung oder mit PZ-Lochung, Entfernung 72 mm.
Noch größer ist der Muschelgriff mit Drücker 183 x 244 mm aus Edelstahl-Rostfrei (KWS 5072 bis 5075), im Shop ohne Lochung oder mit PZ-Lochung, Entfernung 55 oder 72 mm.
KWS fragt bei diesen Modellen in der Bestellung rechts oder links ab, im Shop wählen Sie linken oder rechten Türbeschlag als Variante. Wie Türseiten allgemein bezeichnet werden, erklärt der Ratgeber DIN links und DIN rechts.
Griffmuschel für Schiebetüren: Auswahl nach Türstärke
Für Schiebetüren aus Glas und Holz gibt es runde und eckige Griffmuscheln, die durch eine Bohrung gesteckt, verschraubt oder aufgeklebt werden. Hier entscheidet die Türstärke:
| Modell | Form | Tür | Befestigung laut Hersteller |
|---|---|---|---|
| KWS 5250 | rund, Ø 65 mm | Glastüren, laut Maßzeichnung und KWS-Broschüre 8 bis 12 mm (Katalogtext: 8 bis 13 mm) | Bohrung Ø 50 mm, Innenteil einstecken, Außenringe mit Kunststoffscheiben gegeneinander verdrehen |
| KWS 5251 | rund, Ø 65 mm | Holztüren 38 bis 42 mm | Bohrung Ø 50 mm, eine Muschel einstecken, Gegenseite mit Gewindestift gegenschrauben |
| KWS 5260 | eckig, 65 x 65 mm, Edelstahl-Rostfrei matt | Glastüren 8 bis 10 mm | Bohrung Ø 50 mm, Lochteil und Stiftteil mit Klebestreifen |
| Artitec 80001 | rund, Ø 60 mm | Glastür | keine Angabe |
| Artitec 80003 | rund, Ø 60 mm | Glastür | selbstklebend |
| Artitec 80005 | rund, Ø 60 mm | Glastür | zum Schrauben |
| Artitec 80007 | rund, Ø 65 mm, Innenloch Ø 38 mm | Glastür | zum Schrauben |
| Artitec 80006 | eckig, 70 x 70 mm | Glastür | selbstklebend |
Bei KWS 5260 reinigen Sie die Glastür vor dem Kleben, laut KWS zum Beispiel mit UV-Spezialreiniger, Aceton oder Isopropanol. Die Klebestreifen müssen 24 Stunden in Ruhe aushärten. Einmal befestigt, sollte die Muschel nicht mehr abgezogen werden.
Werkstoffe und Oberflächen
Bei den Klappringmuschelgriffen in Stahl/Aluminium ist die Griffmulde aus Stahl und der Klappring aus Aluminium. In den Aluminium-Ausführungen sind Griffmulde und Klappring aus Aluminium, in den Edelstahl-Ausführungen beide aus Edelstahl-Rostfrei. Im Sortiment von MK finden Sie vor allem diese Oberflächen:
- silberfarbig einbrennlackiert (Stahl/Aluminium, Ausführung .02)
- silberfarbig eloxiert (Aluminium, Ausführung .31 bei den Klappringmuschelgriffen, .41 bei KWS 5250 und 5251)
- Edelstahl-Rostfrei matt (Ausführung .82), etwa bei KWS 5061, KWS 5072 bis 5075 und KWS 5260; die Artitec-Griffmuscheln sind aus Edelstahl, matt gebürstet
- schwarz einbrennlackiert (Ausführung .03) als Restposten KWS 5061 schwarz, links
Montage: Einlasstiefe und Lochmaße
KWS gibt für Muschelgriffe zwei Grundregeln vor: Es muss eine ausreichende Einlasstiefe gegeben sein, und die Lochmaße müssen den Katalogzeichnungen entsprechen. Für alles Weitere verweist KWS auf die Montageempfehlungen zum jeweiligen Produkt.
Einen allgemeinen Wert für die Einlasstiefe nennt KWS nicht. Maßgeblich ist die Maßzeichnung des jeweiligen Modells im KWS-Katalog. Die Griffmuscheln KWS 5250, 5251 und 5260 für Schiebetüren brauchen dagegen eine Bohrung von Ø 50 mm.

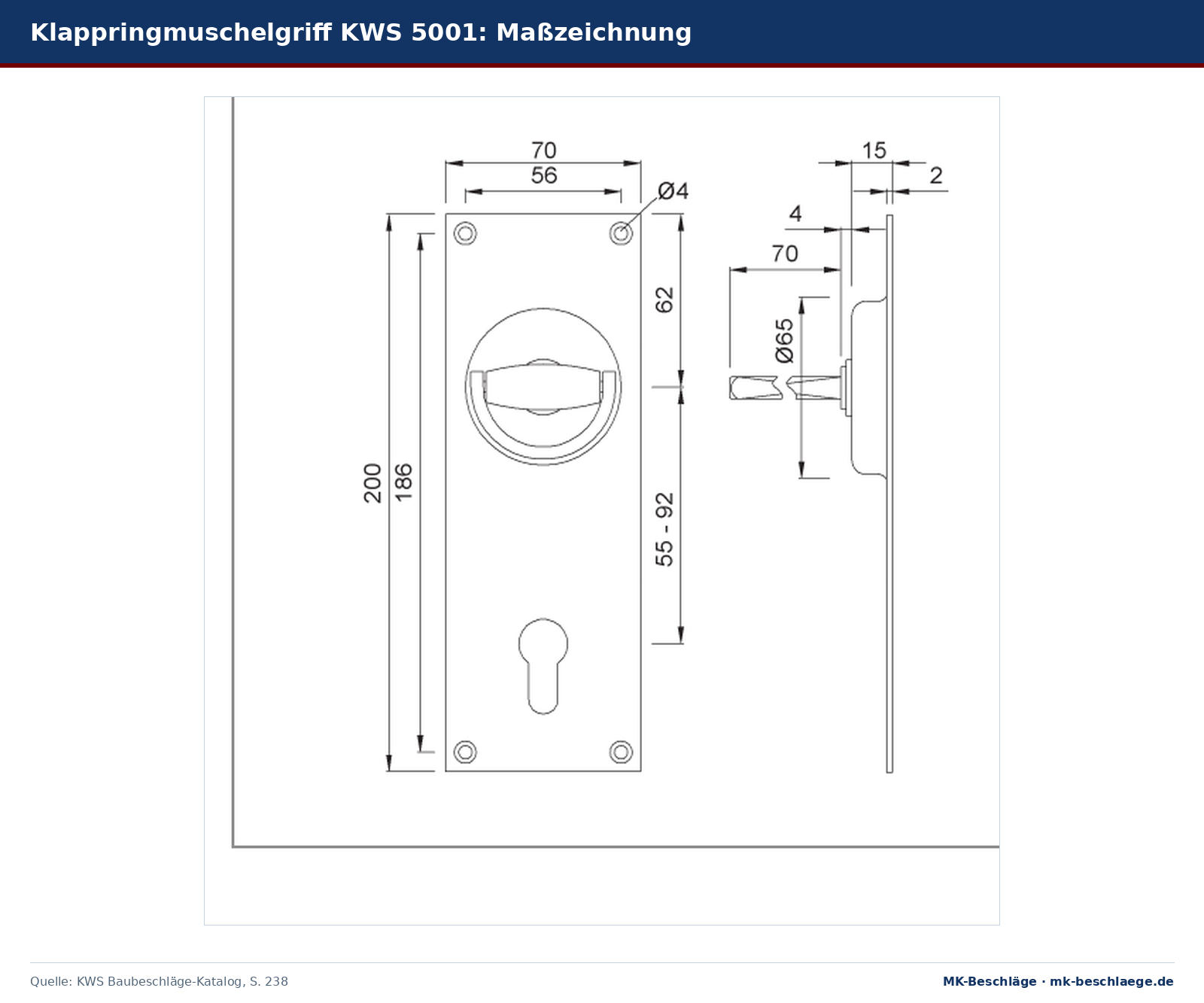

Klappringmuschelgriff KWS 5001 mit Lochung für Profilzylinder in Ansicht und Schnitt. Abbildung aus dem KWS Baubeschläge-Katalog.

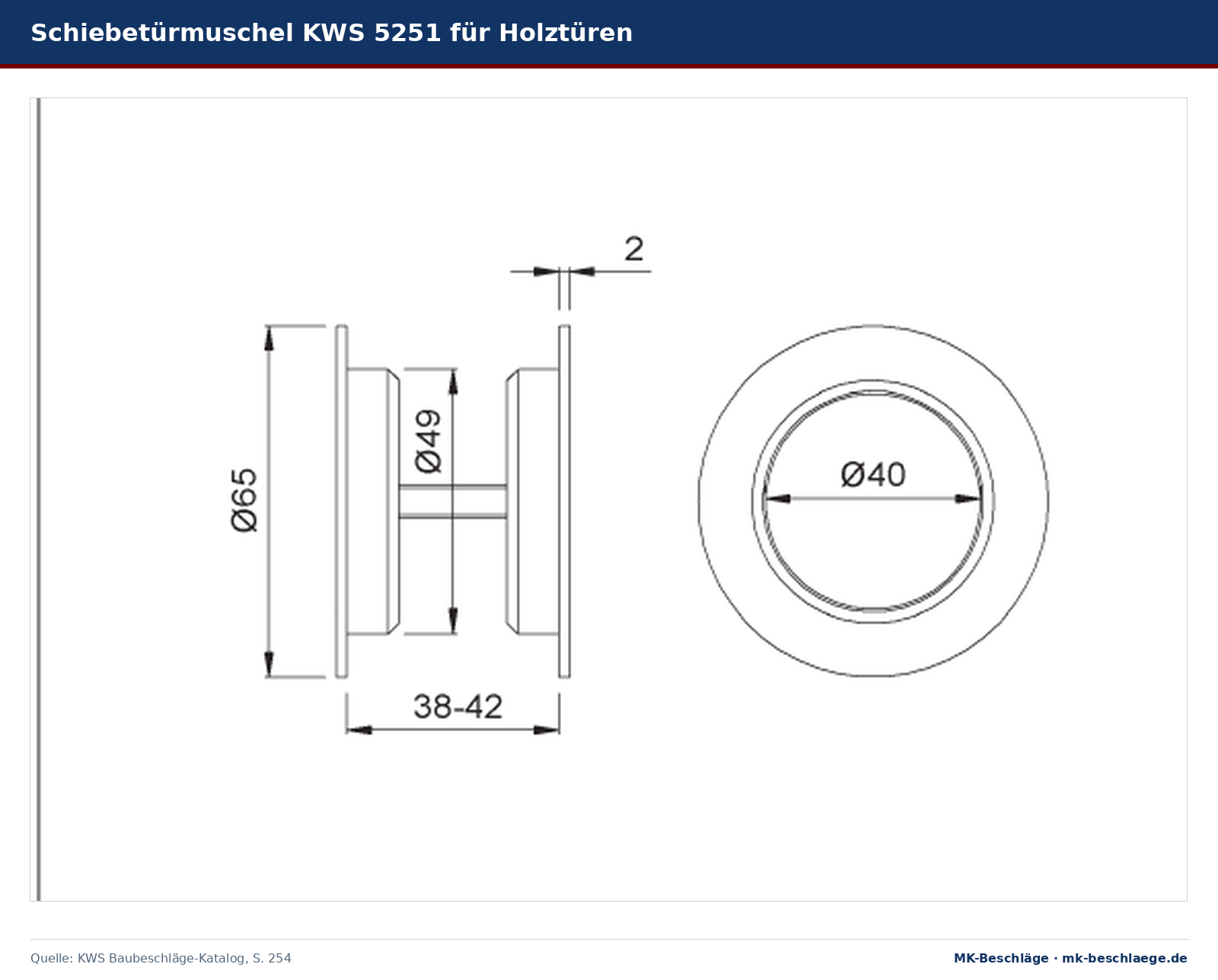

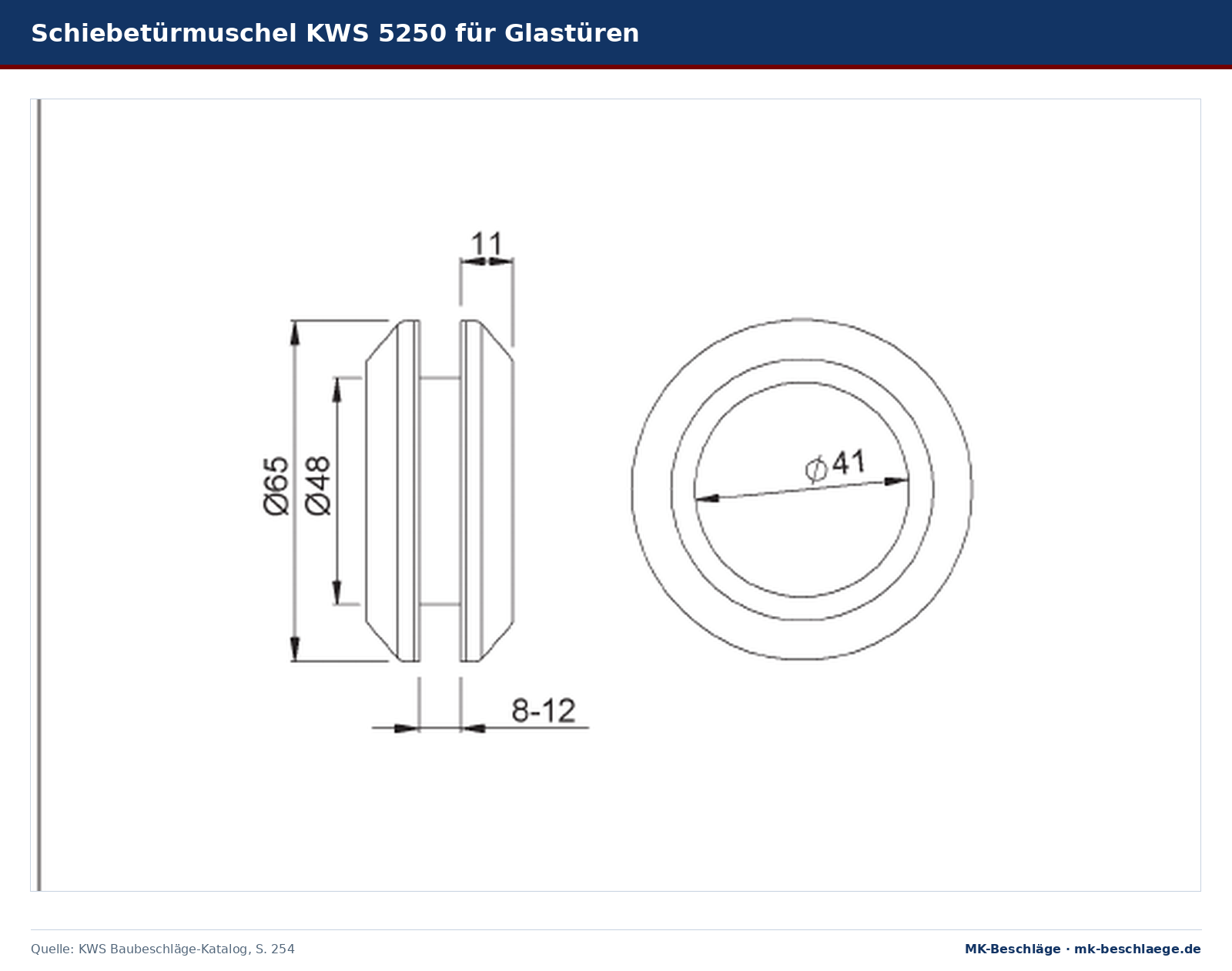

Schiebetürmuscheln KWS 5250 für Glastüren (oben) und KWS 5251 für Holztüren (unten). Abbildungen aus dem KWS Baubeschläge-Katalog.
Schiebetürmuscheln KWS 5250 für Glastüren (oben) und KWS 5251 für Holztüren (unten). Abbildungen aus dem KWS Baubeschläge-Katalog.
Häufige Fragen
Was ist ein Klappringmuschelgriff?
Ein eingelassener Muschelgriff mit einem Klappring in der Griffmulde. Der Klappring wird wie ein Türdrücker bedient und betätigt so das Schloss, ohne dass ein Beschlagteil vorsteht.
Gibt es einen drehbaren Muschelgriff?
Ja. Bei den Klappringmuschelgriffen ist der Klappringgriff laut KWS festdrehbar. KWS 5047 / 5048 und KWS 5147 / 5148 haben statt des Klapprings einen festdrehbaren Drehgriff.
Welcher Muschelgriff passt an eine Schiebetür aus Glas?
Zum Beispiel KWS 5260 für Glastüren von 8 bis 10 mm oder KWS 5250 für Glastüren von 8 bis 12 mm laut Maßzeichnung (der Katalogtext nennt 8 bis 13 mm), beide mit einer Bohrung von Ø 50 mm. Für Holztüren von 38 bis 42 mm ist KWS 5251 gedacht.
Kann ein Muschelgriff einen Schließzylinder aufnehmen?
Ja, wenn das Modell mit Lochung für Profilzylinder lieferbar ist. Im Shop wählen Sie die PZ-Lochung als Variante, etwa mit 72 mm Entfernung bei KWS 5001.
Wird ein Muschelgriff eingelassen oder aufgesetzt?
Beides kommt vor. Klappringmuschelgriffe werden in die Tür eingelassen, dafür muss ausreichende Einlasstiefe vorhanden sein. Griffmuscheln für Glastüren werden durch eine Bohrung gesteckt, verschraubt oder aufgeklebt.
