Schutzbeschläge und die Klassen ES 1 bis ES 3

Ein Schutzbeschlag ist ein einbruchhemmender Türbeschlag nach DIN 18257, der in die Klassen ES 1, ES 2 oder ES 3 eingestuft wird. Er besteht aus einem Außen- und einem Innenteil, die durch das Türblatt miteinander verschraubt werden, und schützt mit einer Zylinderabdeckung (Ziehschutz) auf Wunsch auch den Profilzylinder.

Dieser Ratgeber erklärt die Klassen, wie sie mit dem Klassifizierungsschlüssel der DIN EN 1906 und mit der Widerstandsklasse der Tür zusammenhängen und worauf Sie beim Zylinder achten.

Schutzbeschläge: die Klassen ES 1 bis ES 3 im Vergleich

Schutzbeschläge werden nach DIN 18257 in die Klassen ES 1, ES 2 und ES 3 eingestuft. Zusätzlich werden sie nach DIN EN 1906 klassifiziert, der Norm für Türdrücker und Türknäufe. Deren achtstelliger Schlüssel enthält an der 7. Stelle den Einbruchschutz mit den Klassen 0 bis 4.

Die Klasse 1 der 7. Stelle (gering einbruchhemmend) ist in DIN EN 1906 definiert; einer ES-Klasse lässt sie sich aus den Herstellerunterlagen nicht zuordnen. Achten Sie beim Lesen des Schlüssels auf die richtige Stelle: Die 5. Stelle heißt ebenfalls „Sicherheit“, kennt aber nur Klasse 0 (normaler Gebrauch) und Klasse 1 (Sicherheitsanwendungen).

Wie der ganze Schlüssel gelesen wird, steht im Türbeschläge-Ratgeber. Was die RC-Klassen der Tür bedeuten, erklärt Einbruchschutz wirkt.

Kurzzeichen K, L, R und ZA

Hinter der ES-Klasse steht in Prüfzeugnissen oft ein Kurzzeichen für die Bauform:

• K: Kurzschild-Schutzbeschlag, z. B. „DIN 18257 ES 1-K“
• L: Langschild-Schutzbeschlag, z. B. „ES 1-L“
• R: Schutzrosette, z. B. „ES 1-R“
• ZA: mit Ziehschutz beziehungsweise Zylinderabdeckung, z. B. „ES 1-L-ZA“ oder „ES 1-R-ZA“

Auch die RC-Zuordnung gibt es in beiden Varianten: Zu RC 3 passt ES 2 oder ES 2-ZA, zu RC 4 ES 3 oder ES 3-ZA.

Woraus ein Schutzbeschlag besteht

Bei Schildern mit Gewindenocken sitzen die Nocken an der Innenseite des Außenschildes. Darin greifen die Befestigungsschrauben, die durch das Innenschild und das Türblatt eingeschraubt werden. Bei Schutzbeschlägen ist die Verschraubung von außen nicht sichtbar.

Der Kernziehschutz ist eine drehbar gelagerte Zylinderabdeckung aus gehärtetem Metall in der Rosette oder dem Schild. Sie schützt den Zylinderkern vor gewaltsamem Herausziehen. Manche Schilder haben zusätzlich einen Aufbohrschutz.

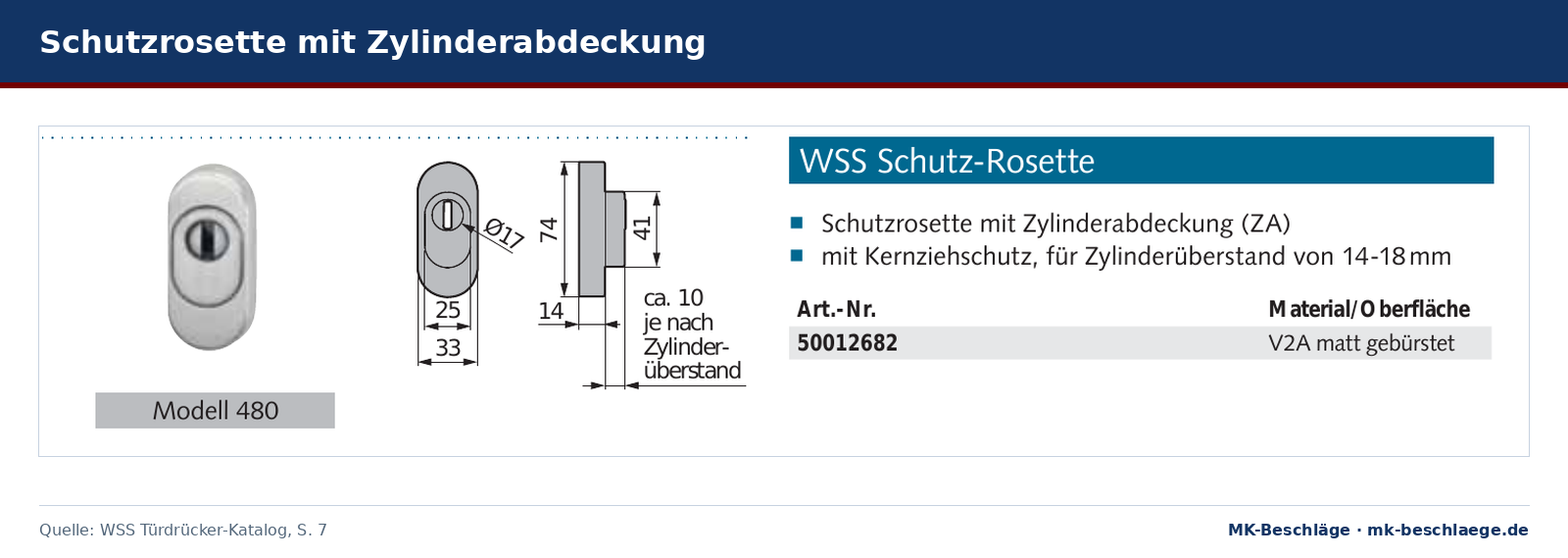

Eine Schutzrosette mit drehbarer Zylinderabdeckung als Kernziehschutz. Abbildung aus dem WSS-Katalog Türdrücker.

Zylinderüberstand: der Zylinder muss zum Beschlag passen

Damit eine Zylinderabdeckung schließt, muss der Profilzylinder in einem bestimmten Maß aus der Tür stehen. Die Hersteller geben dafür feste Bereiche an:

Die KWS-Rosetten Schieberosette mit Ziehschutz KWS 3460, KWS Schieberosette mit Ziehschutz 3461 und KWS 3462 Schieberosette mit Ziehschutz schützen den Zylinder an Profilrahmentüren vor dem Herausziehen. Eine ES-Klasse nach DIN 18257 nennt der KWS-Katalog für sie nicht. Wo eine Klasse gefordert ist, etwa an einer Tür der Widerstandsklasse RC 2, brauchen Sie einen Schutzbeschlag mit passender ES-Einstufung.

Bei Schlössern mit PZ-Rosette setzt WSS Profilzylinder mit 63 mm Länge ein, die einen beidseitig bündigen Abschluss nach DIN 18257 gewährleisten. Mehr zu Schlössern und Zylindern unter Einsteckschloss-Bezeichnungen und gleich- oder verschiedenschließend.

Schutzbeschläge an Feuerschutz- und Notausgangstüren

Es gibt Schutzbeschläge, die zugleich nach EN 179 und DIN 18257 geprüft sind, etwa Ausführungen ES 1 mit Kernziehschutz, die für Feuerschutz- und Notausgangstüren geprüft sind. In einem Konformitätszertifikat für ES-1-Schutzbeschläge ist die Eignung für Feuer- und Rauchschutz an den 9-mm-Vierkant gebunden; für 8, 8,5 und 10 mm ändert sich der Klassifizierungsschlüssel.

An Rauch- und Brandschutztüren ist außerdem der Vierkantstift des Drückerherstellers mit 18273-Kennzeichen zwingend. Hintergründe finden Sie unter DIN EN 179 und Was bedeutet feuerhemmend.
