Türbänder: Türangel, Band und Scharnier
- Das Türband verbindet das Türblatt drehbar mit Zarge oder Blendrahmen und trägt das Gewicht der Tür.
- Türangel und Scharnier sind gebräuchliche andere Wörter für dasselbe Bauteil; auch Hersteller verwenden Band und Scharnier nebeneinander.
- Die Tragkraft von Türbändern regelt DIN EN 1935 mit vier Gebrauchsklassen und 14 Bandklassen.
- Wie viele Bänder eine Tür braucht, hängt von Flügelgröße, Gewicht, Beanspruchung und Zubehör ab.
- Moderne Türbänder sind teils dreidimensional an der eingehängten Tür verstellbar und wartungsfrei gelagert.
Ein Türband ist das Bauteil, das das Türblatt drehbar mit der Zarge oder dem Blendrahmen verbindet und dabei das Gewicht der Tür trägt. Im Alltag sagen viele Türangel oder Scharnier. Dieser Ratgeber erklärt die Begriffe, zeigt die wichtigsten Arten von Türbändern und erklärt, welche Normen gelten und wie viele Bänder eine Tür braucht. Die Angaben stammen aus Herstellerkatalogen und Normübersichten.
Was ist eine Türangel?
Mit Türangel ist das Türband gemeint, also das Bauteil, an dem sich die Tür dreht. In Normen und Herstellerkatalogen heißt es Band oder Türband: Die europäische Norm DIN EN 1935 trägt den Titel „Einachsige Tür- und Fensterbänder“. Das Wort Türangel taucht in Herstellerunterlagen nur vereinzelt auf, etwa in einem Antriebs-Handbuch von DICTATOR, das „Türangeln oder Scharniere“ in einem Atemzug nennt.
| Begriff | Wie er verwendet wird | Beispiel aus Herstellerunterlagen |
|---|---|---|
| Türband, Band | Fachbegriff in Norm und Katalog | DIN EN 1935 „Einachsige Tür- und Fensterbänder“; WSS-Katalog „Tür- und Torbänder“ |
| Türangel | Alltagswort für das Türband | DICTATOR: „Türangeln oder Scharniere“ |
| Scharnier | wird von Herstellern ebenfalls für Bänder verwendet | WSS „Scharnierband, 3-teilig“; STUV „Eckscharnier“ für Kühlraumtüren; Locinox „Dino-Scharnier“ als Torband |
Eine scharfe Grenze zwischen Band und Scharnier ziehen die Herstellerunterlagen nicht. Wer eine Türangel kaufen möchte, findet sie im Shop unter Türbänder.
Türbänder: Arten im Überblick
Türbänder unterscheiden sich nach Türmaterial, Türanschlag und Aufgabe. Der Bänderkatalog von WSS gliedert sie in Aluminium-Türbänder für Leichtmetalltüren, Stahl- und Edelstahl-Türbänder, Konstruktionsbänder, Anschweißbänder, Torbänder, Sonderbänder und Rollentürbänder. Beim Türanschlag unterscheidet man unter anderem gefälzte und stumpf einschlagende Türen; für jede Kantenausbildung gibt es passende Bänder.
| Bandart | Merkmale laut Hersteller | Im Sortiment |
|---|---|---|
| Aluminium-Türband 3D-PLUS (WSS) | für Leichtmetalltüren, stufenlos dreidimensional verstellbar, schraubbar, wartungsfrei; 2-teilig geprüft nach EN 1935 Klasse 13, Flügelgewicht bis 150 kg; 3-teilig Klasse 14, bis 180 kg | Aluminium-Türband 3D-Plus 2-teilig, Aluminium-Türband 3D-Plus 3-teilig |
| Edelstahl-Türband 3-teilig (WSS) | V2A matt gebürstet, Kunststoff-Gleitlager, rechts und links verwendbar | Edelstahl-Türband 3-teilig, Türband aus Edelstahl 3-teilig |
| Drehzapfenband (KWS) | Edelstahl, für ungefälzte Innentüren; KWS 6206 bis 60 kg ohne Nadellager, 6207 bis 80 kg und 6208 bis 120 kg mit Nadellager | Türband mit Drehzapfen KWS 6206, KWS Drehzapfenband 6207, KWS Drehzapfenband 6208 |
| Federband (WSS) | schließt die Tür selbsttätig; Federband zum Anschweißen nach DIN 18262 Form A: einseitig wirkend, nicht tragend, bis Türgröße 1000 x 2000 mm und 80 kg | Federband aus Stahl, Federband zum Anschrauben |
| Pendeltürband | Tür schwingt nach beiden Seiten und schließt selbst | siehe Pendeltürbeschläge |
| Torband | für Tore, teils mit eingebautem Torschließer | siehe Locinox TIGER |
| Kühlraumscharnier | für Kühl- und Tiefkühlraumtüren | siehe Kühlraumbeschläge |
Beim Drehzapfenband von KWS wird das Band-Unterteil am Türrahmen (bei KWS 6208 auf dem Fußboden) befestigt, das Oberteil in den Türrahmen eingelassen und die Zapfen-Aufnahmeteile ins Türblatt eingelassen. Für Bänder an stumpf einschlagenden Türen muss das genaue Fräsmaß vorab ermittelt werden, weil diese Türen unterschiedlich konstruiert sind.
Türbänder heute: verstellbar, wartungsfrei, gesichert
- Verstellbar an der eingehängten Tür: Beim WSS-Türband 3D-PLUS sind alle Verstellungen an der eingehängten Tür möglich: horizontal +2/-3 mm, vertikal ±2,75 mm, Andruck ±0,75 mm.
- Wartungsfrei: Bei Türbändern, die als wartungsfrei deklariert sind, entfällt laut WSS das regelmäßige Ölen und Schmieren, weil sie hochwertige Lagerbuchsen haben.
- Gegen Aushebeln: Ein Sicherungsbolzen verhindert ein bandseitiges Aushebeln der Tür. Das WSS-Türband 3D-PLUS ist bis Klasse RC3 aufrüstbar.
- Rechts und links verwendbar: Manche Bänder lassen sich für beide Anschlagrichtungen einsetzen, etwa das WSS 3D-PLUS (Auslieferung rechts) und das WSS Edelstahl-Türband 3-teilig. Wie die Anschlagrichtung bestimmt wird, erklärt der Ratgeber DIN links und DIN rechts.
Welche Normen gelten für Türbänder?
| Norm | Inhalt |
|---|---|
| DIN EN 1935 | Einachsige Tür- und Fensterbänder: Anforderungen und Prüfverfahren für einachsige Aufschraubbänder und Bänder mit festen Stiften, zusammengefasst in einem achtstelligen Klassifizierungsschlüssel |
| DIN 18268 | Bandbezugslinie für genormte Türen nach DIN 18101: die festgelegte Linie eines Türbandes in einem bestimmten Abstand zur Oberkante Türfalz bzw. zur Bezugskante Zargenfalz |
| DIN 18272 | Feuerschutzabschlüsse; Bänder für Feuerschutztüren; Federband und Konstruktionsband |
| DIN 18262 | Einstellbares, nicht tragendes Federband für Feuerschutztüren |
Der Schlüssel nach DIN EN 1935 beschreibt ein Band mit acht Stellen: Gebrauchsklasse (1 leicht bis 4 sehr stark), Dauerfunktion (Klasse 3: 10.000, Klasse 4: 25.000, Klasse 7: 200.000 Prüfzyklen), Masse der Prüftür (Klasse 0: 10 kg bis Klasse 7: 160 kg), Eignung für Feuer- und Rauchschutztüren (0 oder 1), Sicherheit (1), Korrosionsbeständigkeit (0 bis 4), Einbruchhemmung (0 oder 1) und Bandklasse (1 bis 14). Türbänder der Bandklasse 14 sind für sehr starken Gebrauch, 200.000 Zyklen und eine Prüftür von 160 kg ausgelegt.
Die Bandbezugslinie nach DIN 18268 sorgt dafür, dass industriell gefertigte Türen und Zargen zusammenpassen. Die obere Bezugslinie liegt normativ 241 mm unter dem Zargenfalz, ein drittes Band 350 mm unter der oberen Bezugslinie. Bei einem gefälzten Türblatt mit 1985 mm Außenmaß beträgt der Abstand zwischen oberem und unterem Band 1435 mm.
Wie viele Bänder braucht eine Tür?
Eine feste Zahl gibt es nicht. Laut WSS richtet sich die Zahl der Türbänder nach Flügelgröße, Flügelgewicht, Profilwandstärke, Konstruktion des Blendrahmens, Türöffnungsart, Beanspruchungsart und Bandbefestigung. Für sein Aluminium-Türband 3D-PLUS schlägt WSS diese Bestückung vor (Flügelhöhe 1900 bis 2600 mm):
| Gebrauch | Beispiel laut WSS | Flügelbreite unter 1000 mm | Flügelbreite 1000 bis 1300 mm |
|---|---|---|---|
| normal | Einfamilienhaus, ohne Zubehör | 2 Bänder, bis 120 kg | 3 Bänder, bis 150 kg |
| stark | Ein-/Mehrfamilienhaus mit Obentürschließer, Schließfolgeregler oder Türstopper | 2 Bänder, bis 160 kg | 3 Bänder, bis 180 kg |
| sehr stark | öffentliche Gebäude, Schulen, Kliniken, mit Feststellanlage oder Drehantrieb | 3 Bänder, bis 160 kg | 4 Bänder, bis 180 kg |
Breite Türen belasten die Bänder stärker. Nach DIN EN 1935, Anhang D, wird für überbreite Türen eine höhere Türmasse angesetzt: (2 minus Höhe/Breite) x 100 %. Ein Türblatt mit 2000 mm Höhe und 1100 mm Breite zählt damit wie eine um 18 % schwerere Tür.

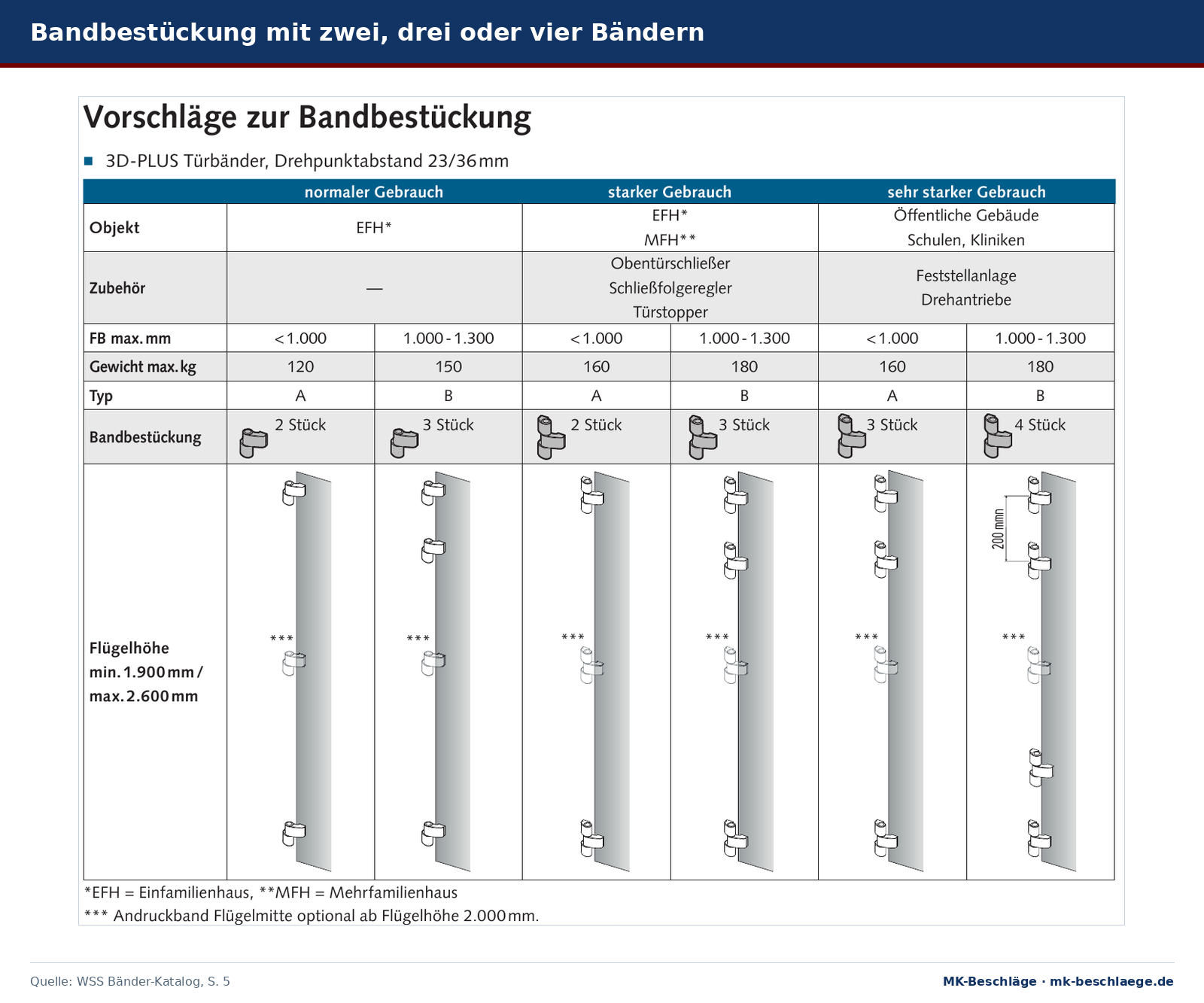

Wie viele Bänder eine Tür braucht, hängt von Gebrauch, Flügelbreite und Gewicht ab. Abbildung aus dem WSS-Katalog Bänder.
Weiterlesen: Türbänder im Shop · Türbeschläge-Ratgeber · Was bedeutet feuerhemmend?
Häufige Fragen
Was ist eine Türangel?
Das Türband: das Bauteil, das das Türblatt drehbar mit der Zarge verbindet und die Tür trägt. In Normen und Katalogen heißt es Band oder Türband.
Ist ein Türband dasselbe wie ein Scharnier?
Im Sprachgebrauch ja. Auch Hersteller verwenden beide Wörter: WSS führt ein „Scharnierband“ im Bänderkatalog, STUV nennt seine Kühlraumtür-Bänder Scharniere. Eine feste fachliche Abgrenzung legen die Herstellerunterlagen nicht fest.
Welche Arten von Türbändern gibt es?
Unter anderem Aluminium-Türbänder für Leichtmetalltüren, Stahl- und Edelstahl-Türbänder, Konstruktionsbänder, Anschweißbänder, Federbänder, Pendeltürbänder, Drehzapfenbänder, Torbänder und Rollentürbänder.
Welche Normen gelten für Türbänder?
DIN EN 1935 für einachsige Tür- und Fensterbänder, DIN 18268 für die Bandbezugslinie genormter Türen, DIN 18272 für Bänder an Feuerschutztüren (Federband und Konstruktionsband) und DIN 18262 für das nicht tragende Federband an Feuerschutztüren.
Wie viele Bänder braucht eine Tür?
Das hängt von Flügelgröße, Gewicht, Beanspruchung und Zubehör ab. WSS schlägt für sein Türband 3D-PLUS je nach Gebrauch und Flügelbreite 2 bis 4 Bänder vor.
Was bedeutet wartungsfrei bei Türbändern?
Laut WSS entfällt bei als wartungsfrei deklarierten Türbändern das regelmäßige Ölen und Schmieren, weil sie hochwertige Lagerbuchsen haben.
