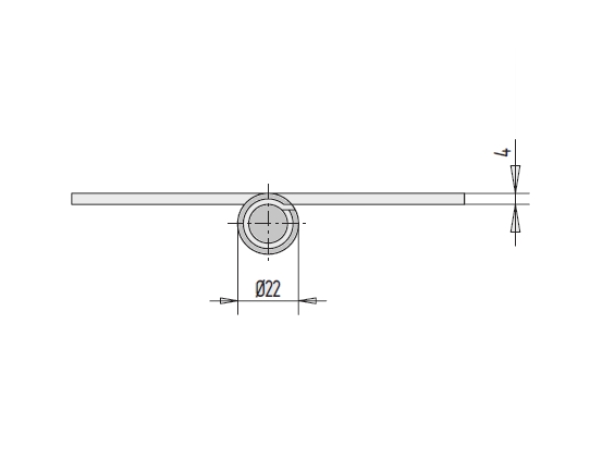

Federband Stahl, gal verzinkt oder blank
Federband nach DIN 18262/Form A
bis Türgröße 1000 x 2000 mm geeignet
bis max. 80 kg Türgewicht
einseitig wirkend
Das Federband ist nicht tragend
Die Abbildung zeigt die Ausführung rechts
Federbänder werden bei selbstschließenden Türen eingesetzt. Eine vorgespannte Feder sorgt dafür, dass Türen von alleine schliessen. Ein Stahl Federband wird vor allem bei einflügeligen Brandschutztüren eingesetzt, sie werden entweder in den vorhanden Türbändern oder als eigenständiges Bauteil montiert.
Ausführungen Federband:
Art.-Nr.
Richtung
Material/Oberfläche
04.800.0180.005
DIN rechts
Federband aus Stahl, blank
04.800.0180.010
DIN rechts
Federband aus Stahl, gal verzinkt
04.801.0180.005
DIN links
Federband aus Stahl, blank
04.801.0180.010
DIN links
Federband aus Stahl, gal verzinkt
KWS 6208 Drehzapfenband für Türen bis 120 kg
Drehzapfenband mit Nadellager aus Edelstahl-Rostfrei
Für Türen bis 120 kg mit Nadellager
für ungefälzte Türen
Farbe:
Edelstahl-Rostfrei matt gebürstet
.82
Montage - KWS Drehzapfenband:
Das Band-Unterteil wird auf dem Fußboden befestigt.
Das Band-Oberteil wird in den Türrahmen eingelassen.
Die Zapfen-Aufnahmeteile werden in das Türblatt eingelassen.
Dann das Türblatt, im 90° Winkel zum Türrahmen, auf das Band-Unterteil stellen.
Der Oberen Zapfen wird mittels Stellschraube in das Türblatt gedreht.
Entnehmen Sie bitte weitere Informationen der dem Produkt beiliegenden Montagezeichnung.
Art.-Nr.
Einsatzbereich
Material/Oberfläche
KWS.6208..
- für ungefälzte Türen - für Türen bis 120 kg mit Nadellager
.82 - Edelstahl-Rostfrei matt gebürstet
DENI 3860 Türfeststeller Comfort
Türfeststeller 3860 "Comfort" mit Öffnungsautomatik
Der Türfeststeller DENI 3860 Comfort verfügt über eine Push-to-Open-Funktion (Öffnungsautomatik). Durch einfache Druckbetätigung über die Tür wird der Haken wieder vom Feststeller gelöst. Zum Feststellen wird die Tür wieder gegen den Feststeller gedrückt und die Tür rastet beim Stoppen mit dem Fanghaken in den Haltekloben ein. Die Bodenmontage erfolgt durch eine verdeckte Verschraubung, durch das edle und schlichte Designgehäuse passt der Türfeststeller optisch in so gut wie jeden Raum.Der Türfeststeller "DENI Comfort" wurde von der Fa. GGT - Deutschen Gesellschaft für Gerontotechnik – mit dem Gütesiegel „gut“ ausgezeichnet.
Freigabe der Tür durch einfache Druckbetätigung
max. Türgewicht bis 80 kg
Gummi federnd gelagert - schwarz
Türfeststeller aus Edelstahl, für den Innen- und Außenbereich geeignet
Gehäuse und Haltekloben aus Edelstahl matt geschliffen
Gewicht: 1,1 kg
verdeckte Montage mit Grundplatte
Länge: 100 mm
Breite: 47 mm
Höhe: 61 mm
mit Grundplatte, Haltekloben und Befestigungsmaterial (4 Schrauben & Dübel)
Montage Türfeststeller DENI Comfort:
Der Feststellpunkt sollte den größtmöglichen Abstand zum Türband haben.
Die Grundplatte mit vier Schrauben und Dübeln auf den Boden schrauben.
Den Türfeststeller auf der Grundplatte mit Haltenocken und 2 Schrauben fixieren
Der Haltekloben wird an entsprechender Stelle 2 Schrauben an der Tür befestigt.
Artikelnr.
Beschreibung
Material
3860 1000 83
Türfeststeller mit Öffnungsautomatik
Edelstahl rostfrei, matt gebürstet
Lieferumfang:- 1 x Türfeststeller- 1 x Grundplatte zum aufschrauben- 1 x Haltekloben zum Aufschrauben- 4 x Schrauben und Dübel
Türfeststeller KWS 1009 mit Steindolle zum Einmauern
Feststeller mit Fanghaken und Rollenkloben von KWS / Woelm
Türfeststeller mit Fanghaken und Rollkloben aus Leichtmetall
Schwarzer Gummipuffer, gefedert
Mit Ausschalthebel zur Aufhebung der Arretierung
Ausführung KWS 1009: mit Steindolle, zum Einmauern
Max. Türgewicht: ca. 100 kg
Um zu Arretieren wird die Tür bis zum Einrasten des Fanghakens gegen den Feststeller geführt. Durch Betätigen des Fanghakens bei gleichzeitigem Andrücken der Tür gegen den Feststeller kann die Tür wieder gelöst werden. Wenn der Ausschalthebel, von Stellung A nach B (siehe Zeichnung) gebracht wird, bewirkt dies das Aufheben der Arretierung. Der Feststeller hat nach Aufheben der Arretierung nur noch die Funktion eines gefederten Türpuffers.Ausführungen:
Artikelnr
Beschreibung
Material/Oberfläche
Türfeststeller aus Leichtmetall mit Rollenkloben aus Stahl:
KWS.1009.02
Türfeststeller mit Steindolle, zum Einmauern
silberfarbig einbrennlackiert
KWS.1009.03
Türfeststeller mit Steindolle, zum Einmauern
schwarz einbrennlackiert
KWS.1009.10
Türfeststeller mit Steindolle, zum Einmauern
dunkelbraun einbrennlackiert
Türfeststeller aus Leichtmetall bearbeitet nach E 5 mit Rollenkloben aus Edelstahl-Rostfrei
KWS.1009.31
Türfeststeller mit Steindolle, zum Einmauern
silberfarbig eloxiert
KWS.1009.33
Türfeststeller mit Steindolle, zum Einmauern
messingfarbig eloxiert
KWS.1009.35
Türfeststeller mit Steindolle, zum Einmauern
Edelstahl-Effekt eloxiert
KWS.1009.37
Türfeststeller mit Steindolle, zum Einmauern
dunkelbraun eloxiert
Montage Türfeststeller KWS 1009:
Die Steindolle am gewünschten Feststellpunkt, die mitgelieferte Steindolle in den Boden einlassen und vergießen.
Der Feststellpunkt sollte den größtmöglichen Abstand zum Türband haben.
Nach Aushärten der Vergussmasse den Türfeststeller aufschrauben
Den mitgelieferten Rollenkloben an entsprechender Stelle an der Tür befestigen.
Lieferumfang: - KWS 1009 Türfeststeller mit Fanghaken- Steindolle 1508- Rollenkloben 1507
78,54 €*
