Dornmaß und Entfernungsmaß am Türschloss messen
- Dornmaß: Abstand von der Vorderkante des Stulps bis zur Mitte der Nuss, also bis zur Drückerachse.
- Entfernung (Entfernungsmaß): Abstand von der Mitte der Nuss bis zur Mitte der Zylinderlochung.
- Ein einziges Standard-Dornmaß gibt es nicht: In den Herstellerkatalogen reichen die Dornmaße von 20 mm bis 100 mm.
- Bei der Entfernung nennen die Kataloge unter anderem 55,3 mm, 63,2 mm, 72 mm, 74 mm und 92 mm, je nach Schloss und Zylinderart.
- Schloss, Drücker und Schild müssen in Dornmaß und Entfernung zusammenpassen.
Das Dornmaß ist der Abstand von der Vorderkante des Stulps, also der Türkante, bis zur Mitte der Nuss, in der der Drückerdorn sitzt. Das Entfernungsmaß, kurz Entfernung, ist der Abstand zwischen der Mitte der Nuss und der Mitte der Zylinderlochung. Beide Maße werden in Millimetern angegeben und stehen in jeder Bestelltabelle für Einsteckschlösser.

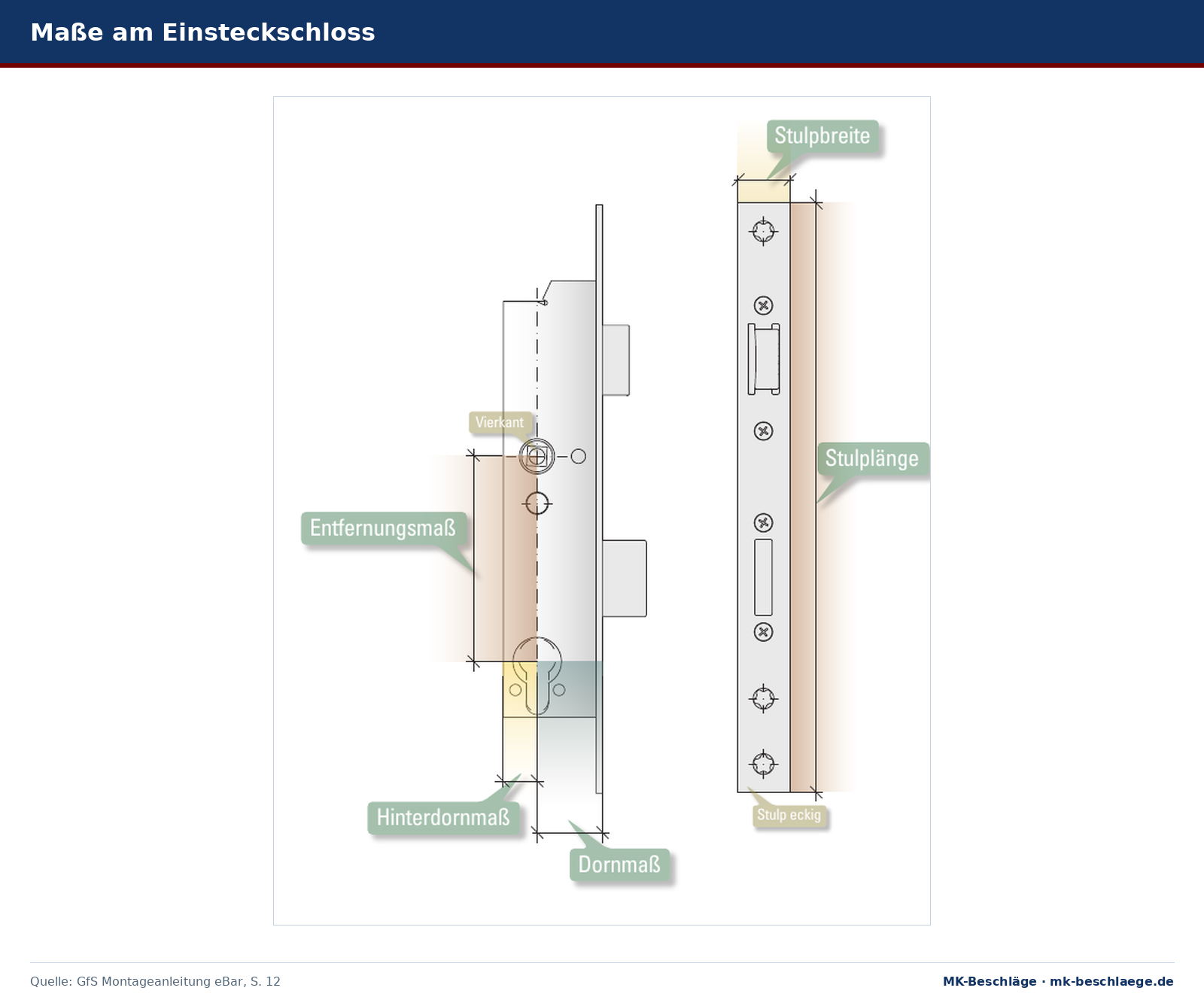

Wo Dornmaß und Entfernungsmaß am Schloss gemessen werden. Abbildung aus der GfS-Montageanleitung eBar.
Was bedeuten Dornmaß und Entfernung bei einem Türschloss?
Das Dornmaß bestimmt, wie weit die Drückerachse von der Türkante entfernt ist. Es wird waagerecht gemessen, quer zur Türkante. Die Entfernung bestimmt, wie weit Zylinder und Drücker übereinander liegen. Sie wird senkrecht gemessen, längs des Stulps.
| Maß | Von | Bis |
|---|---|---|
| Dornmaß | Vorderkante Stulp | Mitte Nuss (Drückerachse) |
| Entfernung, Entfernungsmaß | Mitte Nuss | Mitte Zylinderlochung |
| Hinterdornmaß | Mitte Nuss | Rückseite Schlosskasten |
Warum beide Maße wichtig sind: Das Dornmaß des Drückers muss mit dem Dornmaß des Schlosses übereinstimmen, sonst sitzt die Drückerachse nicht über der Nuss. Und die Lochung von Rosette oder Schild muss zur Entfernung passen, Türschilder gibt es deshalb zum Beispiel für 72 mm und für 92 mm Entfernung.
Dornmaß messen
- Dornmaß: Messen Sie von der Vorderkante des Stulps waagerecht bis zur Mitte des Vierkantlochs in der Nuss.
- Entfernung: Messen Sie senkrecht von der Mitte des Vierkantlochs bis zur Mitte der Zylinderlochung.
- Stulp: Notieren Sie Stulpbreite und Stulplänge und ob es ein Flachstulp oder ein U-Stulp ist.
- Vierkant: Notieren Sie die Seitenlänge des Vierkantlochs, in den Katalogen 8 mm oder 9 mm.
Dornmaß und Stulpform hängen zusammen: WSS bietet seine Rohrrahmenschlösser der Serie 200 mit Flachstulp in 30, 35, 40 und 45 mm Dornmaß an, mit U-Stulp in 34, 39 und 44 mm. Geben Sie deshalb bei der Bestellung die Stulpform mit an.
Dornmaße bei Schlössern: Werte aus Herstellerkatalogen
| Schloss | Dornmaß | Entfernung |
|---|---|---|
| Panikschloss für Vollblatttüren (dormakaba) | 55 mm oder 65 mm | 72 mm |
| Mehrpunkt-Panikschloss für Holztüren (dormakaba) | 65 mm | 92 mm |
| Panikschloss für Profiltüren (dormakaba) | 35, 40 oder 45 mm | 92 mm |
| Panikschloss für Rundzylinder, Vollblatttüren (dormakaba) | 65, 80 oder 100 mm | 74 mm |
| Rohrrahmen-Einsteckschloss WSS Serie 200 | 24 bis 45 mm | 92 mm |
| Rohrrahmenschloss AMF 8405 Schweres Rohrrahmen-Fallen-Riegelschloss | 22 bis 50 mm | 92 mm |
| Torschlösser Locinox FortyLock Locinox FortyLock Einsteckschloss bis EightyLock | 20, 30, 40 oder 60 mm | 92 mm |
| Torschlosskasten AMF Nr. 140U | 60 mm | 72 mm (PZ), 74 mm (RZ) |
| Gittertorschloss AMF Nr. 107 | 50 mm | 63,2 mm (PZ), 65,2 mm (RZ) |
| Kastenschloss AMF Nr. 2 Schweres Schließkappenschloss einwärts | 60 mm | 55,3 mm |
Bei Toren hängt das Dornmaß von der Profilbreite ab: Locinox gibt 20 mm Dornmaß für Profile ab 40 mm an, 40 mm Dornmaß für Profile ab 60 mm Locinox SixtyLock Einsteckschloss und 60 mm Dornmaß für Profile ab 80 mm. Bei AMF hängt die Entfernung auch von der Zylinderart ab: 72 mm für Profilzylinder, 74 mm für Schweizer Rundzylinder.
Welche Dornmaße gibt es? Gibt es ein Standard-Dornmaß?
Ein einziges Standardmaß gibt es nicht. Schon ein Schlosstyp wird in vielen Dornmaßen angeboten: das WSS-Panikschloss der Serie 200 Panik-Einsteckschloss, Funktion E etwa mit 30, 34, 35, 39, 40, 44 und 45 mm. Über alle Herstellerunterlagen reicht die Spanne von 20 mm bei Locinox-Torschlössern bis 100 mm bei Panikschlössern von dormakaba.
Die Normen für Einsteckschlösser sind DIN 18251-1 für gefälzte Türen, DIN 18251-2 für Rohrrahmentüren und DIN 18250 für Feuer- und Rauchschutztüren. Mehr dazu in DIN 18250 Einsteckschlösser.
Dornmaß an Haustür und Zimmertür
Die Herstellerkataloge ordnen Dornmaße nicht nach Haustür oder Zimmertür, sondern nach Schloss und Türkonstruktion: Vollblatttür mit Falz oder stumpf, Rohrrahmen- oder Profiltür, Tor. Bei Holztüren finden Sie in den Katalogen zum Beispiel 55 mm oder 65 mm mit 72 mm Entfernung, bei einem Mehrpunktschloss für Holztüren 65 mm mit 92 mm. Bei Rohrrahmen- und Profiltüren liegen die Beispiele zwischen 22 mm und 50 mm Dornmaß, in diesen Beispielen jeweils mit 92 mm Entfernung. Messen Sie Ihr vorhandenes Schloss, statt ein Maß vorauszusetzen.
Türbeschlag messen: welche Maße der Drücker braucht
Für Drücker und Schilder fragen die Hersteller in der Bestellung nach Lochung, Türstärke und Vierkant. Bei KWS lautet ein Bestellbeispiel: Lochung PZ, Türstärke 40 mm, Vierkant 8 mm. Das KWS-Drückerpaar 3402 KWS 3402 wird mit losem 8-mm-Vierkant-Vollstift für 40 mm Türstärke geliefert. Für Langschilder kommt die Entfernung dazu, weil Drücker- und Zylinderloch auf einer Platte sitzen.
Wie Vierkant, Nuss und Drückerstift zusammenspielen, erklärt Drückerdorn und Drückernuss. Alle Teile des Schlosses finden Sie unter Einsteckschloss Bezeichnungen, Drücker und Schilder im Türbeschläge-Ratgeber.
Häufige Fragen
Was ist das Dornmaß?
Der Abstand von der Vorderkante des Stulps bis zur Mitte der Nuss, in der der Drückerdorn sitzt. Es legt fest, wie weit die Drückerachse von der Türkante entfernt ist.
Was ist das Entfernungsmaß?
Der Abstand zwischen der Mitte der Nuss und der Mitte der Zylinderlochung. In den Katalogen kommen zum Beispiel 72 mm und 92 mm vor, bei AMF auch 74 mm für Schweizer Rundzylinder.
Welches Dornmaß hat eine Haustür?
Dafür gibt es keinen festen Wert. Die Hersteller geben das Dornmaß je Schloss an, bei Holztüren etwa 55 mm oder 65 mm, bei Profiltüren zum Beispiel 35 bis 45 mm. Messen Sie das vorhandene Schloss.
Was ist das Hinterdornmaß?
Der Abstand von der Mitte der Nuss bis zur Rückseite des Schlosskastens. Es zeigt, wie tief der Schlosskasten hinter der Drückerachse noch in die Tür reicht.
Ist das Dornmaß am Drücker dasselbe wie am Schloss?
Ja, beide müssen übereinstimmen, damit die Drückerachse genau über der Nuss sitzt.
Was mache ich bei einem ungewöhnlichen Maß?
Notieren Sie Dornmaß, Entfernung, Stulpbreite, Stulplänge, Stulpform und Vierkant und sprechen Sie uns mit diesen Werten an.
