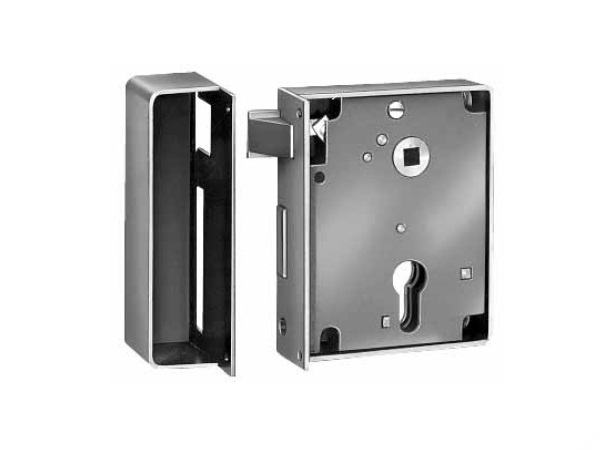

AMF Nr. 2 - schweres Schließkappenschloss einwärts
jedes Teil rundum verzinkt
schießende Falle
Falle nicht umdrehbar
Schließung: PZ
Mit Wechsel
Dorn 60 mm
Tour 2-tourig
Nuss 8 mm
Entfernung 55,3 mm
gerichtet für 17,5 Überschlag
Zubehör: Schließkappe
Ausführungen:
Art.-Nr.
Schließung
Türrichtung
Dornmaß (mm)
Kastenbreite (mm)
Gewicht (g)
AMF.NR2 - 10140
PZW
DIN L
60
100
1250
AMF.NR2 - 10157
PZW
DIN R
60
100
1250
AMF Nr. 21 - Schweres Auswärtsschloss
jedes Teil rundum verzinkt
schießende Falle
Falle nicht umdrehbar
Schließung: PZ
Mit Wechsel
Dorn 60 mm
Tour 2-tourig
Nuss 8 mm
Entfernung 55,3 mm
Zubehör: Schließblech
Ausführungen:
Art.-Nr.
Schließung
Türrichtung
Dornmaß (mm)
Kastenbreite (mm)
Gewicht (g)
AMF.NR21 - 10926
PZW
DIN L
60
100
1100
AMF.NR21 - 10934
PZW
DIN R
60
100
1100
ECO NEWTON TS-51 Gleitschienentürschließer
Türschließer mit Gleitschiene Schließkraftgröße 1 - 4
Der Gleitschienenschließer ECO Newton TS-51 mit einer Schließkraftgröße 1 – 4 ist nach EN 1154 A geprüft (für Türbreiten bis 1.100 mm), stufenlos einstellbar. Der Endschlag, die Schließgeschwindigkeit und die Öffnungsdämpfung können stufenlos frontseitg eingestellt werden. Gleiche Ausführung für DIN-L und DIN-R. Bauhöhe, einschließlich Montageplatte nur 46 mm. Türöffnungswinkel: 180°
- Schließkraft:
1-4 (stufenlos einstellbar)
- Türbreite:
nach EN ≥ 1.100 mm
- Abmessungen:
Länge: 265 mm
Bautiefe: 46 mm
Höhe: 61 mm
- Montageplatte:
nach EN 1154 A (Beiblatt 1)
- DIN-Richtung:
DIN-L / DIN-R
- Endschlag:
stufenlos einstellbar
- Schließgeschwindigkeit:
stufenlos einstellbar
- Farbe / Oberfläche:
Silber RAL 9006 Weiß RAL 9016 Braun RAL 8014 Schwarz RAL 9005
- Öffnungsdämpfung:
stufenlos einstellbar
- Feuer- und Rauchschutztüren geeignet
- Nach EU-Richtlinien zertifiziert
- ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover
- Inklusive Gleitschiene B.
Die Highlights des ECO NEWTON TS-51 auf einen Blick:
ECOunity: Mit nur zwei Grundkörpern bedient das ECO Newton Türschließer-Portfolio jede Türdimension
ECOphysis: Der Türschließer und die Gleitschiene bilden eine formschlüssige Einheit aus Aluminium und Edelstahl.
ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff.
ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt.
ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs mit einem handelsüblichen Inbusschlüssel.
ECOgreen: Intelligente Konstruktion und bewusster Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei.
ECOcover2: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-61 bzw. die Gleitschiene.
ECOline: Fertig montiert schließen Gleitschiene und Türschließer bündig ab.
ECOvario: Erlaubt den Einsatz aller Gleitschienentürschließer, sogar kombinierbar bei unterschiedlichen Türfl ügelbreiten. Somit kann ein optimales Preis-Leistungsverhältnis auf jede individuelle Türsituation abgestimmt werden.
Neue Gesamtverpackung: Komplettset inkl. Türschließerkörper, Gleitschiene B, Sechskanthebel, Montageplatte, Montageanleitungen, Papierschablone und Befestigungszubehör.
Standardmäßige Auslieferung des Gleitschienenschließers mit Gleitschiene B und Montageplatte.
Montage des Gleitschienentürschließers ECO NEWTON TS-51 Bandseite mit Gleitschiene B, Abbildung DIN-L-Tür, DIN-R spiegelbildlich:
Normalmontage mit Gleitschiene B, Bandseite
Kopfmontage mit Gleitschiene B, Bandseite
Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar.
Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür, z.B. zum Überdrücken von Türdichtungen, Schlossfallen und von Luftdruck. Wirkungswinkel 10° -0°, stufenlos einstellbar.
Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Auch die Dämpfungskraft kann stufenlos eingestellt werden.
Verschluss aus Stahl oder Edelstahl - KWS 6129
Mit Winkelschließblech zum Anschrauben - Einseitige Türbetätigung
Verschluss KWS 6129: mit Winkelschließblech zum Anschrauben
rechts und links verwendbar
einseitige Türbetätigung
aus Stahl oder Edelstahl-Rostfrei
Montage - KWS 6129 Verschluss:
Der Verschluss wird nach den Maßen der Zeichnung aufgeschraubt.
An entsprechender Stelle wird das Schließblech angeschraubt.
Den Verschluss so anbringen, dass der Hebel in der Geschlossen-Stellung waagerecht steht und in Offen-Stellung nach unten zeigt.
Der Betätigungsweg des Hebels liegt bei 90º.
Art.-Nr.
Beschreibung
Material/Oberfläche
KWS 6129.06
Verschluss einseitige Türbetätigung mit Winkelschließblech
Stahl galvanisch verzinkt
KWS 6129.82
Verschluss einseitige Türbetätigung mit Winkelschließblech
Edelstahl-Rostfrei matt gebürstet
KWS 6129.83
Verschluss einseitige Türbetätigung mit Winkelschließblech
Edelstahl-Rostfrei poliert
Lieferumfang:- KWS 6129 - Verschluss einseitige Türbetätigung- mit Winkelschließblech zum Anschrauben
Pfosten KWS 1920 mit Türfeststeller KWS 1011
Aus Stahl oder Edelstahl - Pfosten zum Aufschrauben - Pfostenhöhe 1000 mm
Pfosten KWS 1910
zum Aufschrauben
zur Bodenmontage
Türfeststeller mit Fanghaken KWS 1011
Max. Türgewicht ca. 100 kg
Aus Stahl oder Edelstahl matt
Pfosten aus Stahl oder Edelstahl zum Einmauern in den Boden von KWS. Diese Kombination kommt zum Einsatz, wenn der Türfeststeller nicht am Boden befestigt werden kann, da er z.B. eine Stolperfalle darstellt, oder keine Wand da ist an der man einen Türfeststeller anbringen kann.Der Pfosten wird in einer Standardhöhe von 1000 mm ab Bodenkante angeboten. Weitere Pfostenhöhen auf Anfrage. Es wird eine Pfostenhöhe von < 1100 mm empfohlen.Mit dem Maß X wird festgelegt auf welcher Höhe der Türfeststeller an dem Pfosten angebracht, gemessen wird ab der Bodenkante. Es wird ein Maß X von < 300 mm empfohlen.Diese Kombination aus Pfosten & Türfeststeller wird auf Bestellung individuell angefertigt, daher hat dieses Produkt eine Lieferzeit von 4-5 Wochen.
Ausführungen:
Artikelnummer
Beschreibung
Maß X
Material
Oberfläche
Gewicht
KWS.1920.02.X300
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
300 mm
Stahl,
silberfarbig einbrennlackiert
6,000 kg
KWS.1920.02.X250
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
250 mm
Stahl
silberfarbig einbrennlackiert
6,000 kg
KWS.1920.02.X200
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
200 mm
Stahl
silberfarbig einbrennlackiert
6,000 kg
KWS.1920.02.X150
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
150 mm
Stahl
silberfarbig einbrennlackiert
6,000 kg
KWS.1920.82.X300
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
300 mm
Edelstahl-Rostfrei
matt
6,000 kg
KWS.1920.82.X250
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
250 mm
Edelstahl-Rostfrei
matt
6,000 kg
KWS.1920.82.X200
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
200 mm
Edelstahl-Rostfrei
matt
6,000 kg
KWS.1920.82.X150
Pfosten 1920 & Türfeststeller 1011 zum Aufschrauben
150 mm
Edelstahl-Rostfrei
matt
6,000 kg
Weitere Pfostenhöhen und Maß X auf Anfrage
Montage:Den Pfosten an entsprechender Stelle am Boden festschrauben.
Lieferumfang:- Pfosten KWS 1920 zum Aufschrauben- Tüfeststeller mit Fanghaken KWS 1011 (auf ausgewählter Höhe an Pfosten montiert)Hinweis:Da diese Kombination aus Pfosten und Tüfeststeller auf Bestellung angefertigt wird ist eine Rückgabe nicht möglich.
AMF Nr. 21 - Schweres Auswärtsschloss
jedes Teil rundum verzinkt
schießende Falle
Falle nicht umdrehbar
Schließung: PZ
Mit Wechsel
Dorn 60 mm
Tour 2-tourig
Nuss 8 mm
Entfernung 55,3 mm
Zubehör: Schließblech
Ausführungen:
Art.-Nr.
Schließung
Türrichtung
Dornmaß (mm)
Kastenbreite (mm)
Gewicht (g)
AMF.NR21 - 10926
PZW
DIN L
60
100
1100
AMF.NR21 - 10934
PZW
DIN R
60
100
1100
Türdrückerpaar 3006I VA
Edelstahl-Drückerpaar
8 mm vierkant Drückerstift
Gewicht: 0,25 kg
Lieferumfang:- Türdrückerpaar aus Edelstahl- 8 mm Vierkantstift
27,37 €*
