Drückerpaar für Hybrid-Einsteckschlösser Locinox
Lieferzeit 5-7 Werktage
Produktinformationen "Drückerpaar für Hybrid-Einsteckschlösser Locinox"
Drückerpaar für Hybrid-Einsteckschlösser Locinox

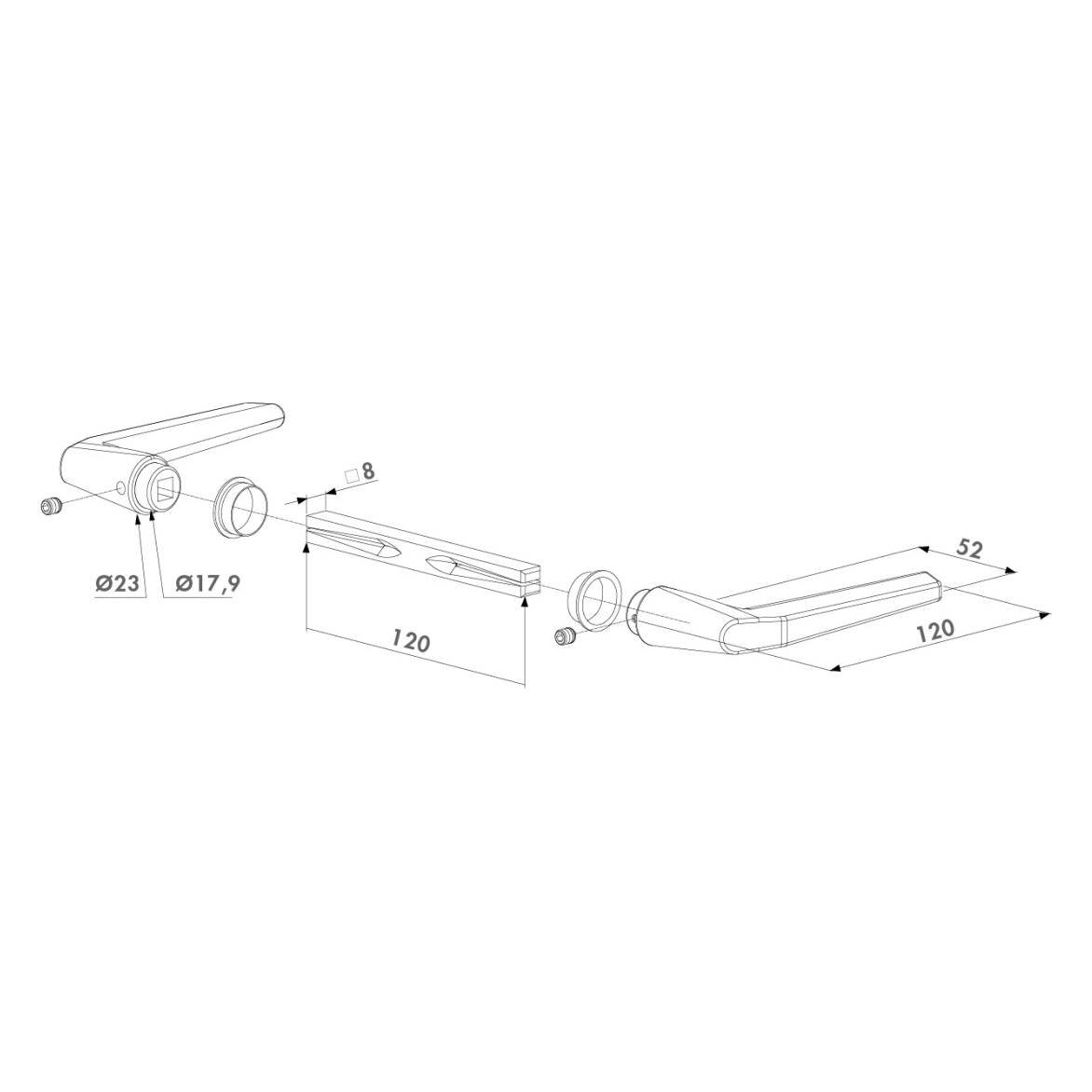

Das Locinox 3006M-H ist ein Drückerpaar aus verstärktem, anodisiertem Aluminium mit Drückerstift vierkant 8 mm, Länge 120 mm, das auf die Einsteckschlösser der Marke mit 92 mm Achsabstand passt.
- Drückerpaar aus verstärktem Aluminium: beide Torseiten in einem Artikel
- Drückerstift vierkant 8 mm, Länge 120 mm, für die Click-It-Einsteckschlösser
- Achsabstand 92 mm: Locinox-Standardbohrbild
- Werkseitig im H-METAL-SET verbaut
- Für Metall-, Aluminium- und PVC-Tore
- Laut Drücker-Kompatibilitätstabelle für Einsteckschlösser mit A = 40, 50 und 60 mm
3006M-H: Drückerpaar für Einsteckschlösser
Das 3006M-H ist ein Drückerpaar aus verstärktem, anodisiertem Aluminium für die Locinox-Einsteckschlösser. Es besteht aus zwei Griffhälften und dem Drückerstift vierkant 8 mm, Länge 120 mm, der die Drückernuss des Schlosses durchsetzt.
Locinox liefert seine Einsteckschlösser bewusst ohne Drücker aus. Welche Garnitur auf welches Schloss gehört, legt der Hersteller in der Drücker-Kompatibilitätstabelle fest: Das 3006M-H steht dort für Einsteckschlösser mit A = 40, 50 und 60 mm, nicht für das Aufbauschloss und nicht für A = 30 mm. Die Ausführungen der 3006er-Reihe sind nicht untereinander tauschbar.
Das 3006M-H ist die sachliche Aluminium-Ausführung: werkseitig im H-METAL-SET verbaut und die übliche Wahl bei Metall-, Aluminium- und PVC-Toren.
Technische Daten
| Hersteller | Locinox, Belgien |
| Artikeltyp | Drückerpaar für Locinox-Einsteckschlösser |
| Bauform | Drückerpaar, beidseitig |
| Material | Verstärktes Aluminium, anodisiert |
| Stift | Vierkant 8 mm, Länge 120 mm |
| Achsabstand | 92 mm (Locinox-Standard) |
| Passend zu | alle Locinox-Einsteckschlösser mit Click-It |
| Werkseitig verbaut in | H-METAL-SET |
| Norm-Kontext | DIN EN 12209 (zugehöriges Schloss) |
Drücker, Langschilder und Schlüssel im Überblick
Locinox-Schlösser werden ohne Drücker geliefert. Welche Bediengarnitur der 3006er-Reihe auf welche Schlossart gehört, legt die Drücker-Kompatibilitätstabelle des Herstellers fest: Das 3006M-H ist dort den Einsteckschlössern mit A = 40, 50 und 60 mm zugeordnet, das 3006PUSH und das 3006T11 stehen allein beim Aufbauschloss, das 3006PULL nennt Locinox bei den MAGMAG-Schlössern. Untereinander tauschbar sind die Ausführungen daher nicht. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Artikel | Bauform | Material | Typischer Einsatz |
| ▶ Locinox 3006M-H Sie sind hier | Drückerpaar | Verstärktes Aluminium, anodisiert | Für Locinox-Click-It-Einsteckschlösser |
| Locinox 3006PULL | Zuggriff-Paar | Edelstahl-Optik, silber oder schwarz | Ziehen statt Drücken |
| Locinox 3006PUSH | Push-Set (Free Exit) | Aluminium | freier Ausgang an LAKQ und VALENTINO |
| Locinox 3006-T11 | Dreikant-Drückerstift | Stahl | Bedienung nur mit Dreikantschlüssel |
| Locinox 3020-HYB (Alu / Edelstahl) | Langschild | Aluminium pulverbeschichtet oder Edelstahl | Abdeckung Zylinder und Drücker |
| Locinox 3020-HYB (Polyamid / Alu / Edelstahl) | Langschild | Polyamid, Aluminium oder Edelstahl | Abdeckung Zylinder und Drücker |
| Locinox 3071 Dreikantschlüssel | Schlüssel | Stahl, elektroverzinkt | passend zu 3012-POC-T11 / T14 |
Material und Farbe wählen Sie oben im Auswahlfeld des Artikels.
Montage
Alle Locinox-Bediengarnituren sitzen im Standardbohrbild der Marke mit 92 mm Achsabstand zwischen Zylinder und Drücker.
Montage Schritt für Schritt
- Schloss und Zylinder einbauen: Erst das Einsteckschloss setzen und den Europrofilzylinder mit der Stulpschraube sichern.
- Langschild aufsetzen: Das Langschild deckt Zylinder- und Drückerbohrung gemeinsam ab und wird zuerst ausgerichtet.
- Vierkantstift durchstecken: Den Stift durch die Drückernuss des Schlosses führen.
- Drücker aufsetzen und verschrauben: Beide Griffhälften aufstecken und gegeneinander verschrauben.
- Funktion prüfen: Drücker mehrfach betätigen. Die Falle muss vollständig zurückziehen und sicher wieder einfallen.
Hinweise aus der Praxis
- Achsabstand 92 mm: Das Bohrbild ist bei Locinox einheitlich, untereinander tauschbar sind die Garnituren der 3006er-Reihe dadurch nicht: Ein späterer Wechsel der Griffausführung setzt voraus, dass der neue Griff in der Drücker-Kompatibilitätstabelle für die vorhandene Schlossart steht.
- Passendes Langschild: Die 3020-HYB-Langschilder gibt es in Polyamid, Aluminium und Edelstahl.
Lieferumfang
- 1 × Locinox Drückerpaar 3006M-H (zwei Griffhälften)
- 1 × Drückerstift vierkant 8 mm, Länge 120 mm
- Befestigungsschrauben
Langschild, Einsteckschloss und Zylinder gehören nicht zum Lieferumfang und werden getrennt bestellt.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Bediengarnituren für Locinox-Torschlösser an Dreh- und Schiebetoren in Gewerbe, Kommunalbau und Privatbereich. Die Einsteckschlösser der Marke werden ohne Drücker geliefert, damit sich Bauform und Material zum Tor und zur Nutzung passend wählen lassen.
Normen-Kontext: Die zugehörigen Einsteckschlösser werden nach DIN EN 12209 bewertet, Europrofilzylinder nach DIN EN 1303. Alle Locinox-Bediengarnituren der 3006er-Reihe arbeiten mit dem Achsabstand von 92 mm, untereinander tauschbar sind sie deswegen nicht: Welcher Griff auf welche Schlossart gehört, steht in der Drücker-Kompatibilitätstabelle des Herstellers. Locinox fertigt in Belgien.
Häufige Fragen
Auf welche Schlösser passt das 3006M-H?
Auf alle Locinox-Einsteckschlösser mit dem Standardachsabstand von 92 mm: FORTYLOCK, FIFTYLOCK, SIXTYLOCK, SEVENTYLOCK-A, EIGHTYLOCK und die H-Reihe.
Ist ein Langschild dabei?
Nein. Das Langschild 3020-HYB wird getrennt bestellt; es gibt es in Polyamid, Aluminium und Edelstahl.
Kann ich später auf einen Zuggriff wechseln?
Nicht ohne Prüfung der Schlossart. In der Drücker-Kompatibilitätstabelle steht das 3006PUSH allein beim Aufbauschloss, das 3006PULL führt Locinox bei den MAGMAG-Schlössern; der Drückerstift des 3006PUSH misst 60,5 mm, der des 3006M-H 120 mm. Ein Wechsel am selben Einsteckschloss ist damit nicht belegt.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Die zugehörigen Einsteckschlösser werden nach DIN EN 12209 bewertet, die Europrofilzylinder nach DIN EN 1303.
Ratgeber zum Thema
- Das Einsteckschloss und seine Bezeichnungen: Stulp, Falle, Riegel und Nuss erklärt, dazu die Maße, die Sie für das passende Ersatzschloss brauchen.
- Drückerdorn und Drückernuss: Der Drückerstift verbindet die Drücker durch die Nuss des Schlosses. Vierkant 8 oder 9 mm, Länge nach Türstärke.
