Locinox FiftyLock Einsteckschloss - 50 mm Profile
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox FiftyLock Einsteckschloss - 50 mm Profile"

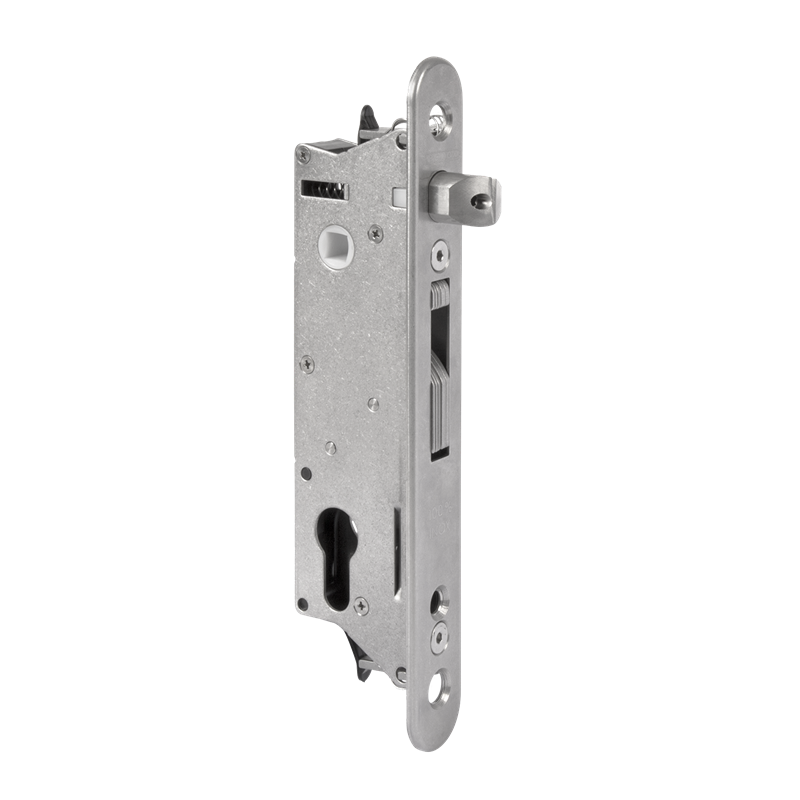

Locinox FiftyLock Einsteckschloss, 50 mm Profile
Das Locinox FiftyLock ist ein Einsteckschloss für Tore mit 30 mm Dornmaß, das ab 50 mm Rahmentiefe eingesetzt wird und mit einem 21 mm ausfahrenden Hakenschwenkriegel gegen Aushebeln sichert.
- 30 mm Dornmaß: für Torprofile ab 50 mm Tiefe
- Hakenschwenkriegel mit 21 mm Ausschluss gegen Aufhebeln
- Tagesriegel stufenlos bis 10 mm nachstellbar
- Mechanismus, Haken, Stulp und Riegel aus Edelstahl
- Click-It-Befestigung, UNIWING-kompatibel
- Für DIN links und DIN rechts, 500.000 Zyklen geprüft
FIFTYLOCK: Einsteckschloss mit 30 mm Dornmaß
Das FIFTYLOCK ist die 50-mm-Ausführung der Locinox-Einsteckschlossreihe und damit die in der Praxis am häufigsten verbaute Größe: 50-mm-Rahmen sind bei Doppelstabmatten- und Aluminiumtoren der Regelfall.
Funktionsprinzip und Werte entsprechen dem FORTYLOCK: selbstverriegelnder Tagesriegel, zusätzlich abschließbarer Hakenschwenkriegel mit 21 mm Ausschluss, Tagesriegel bis 10 mm nachstellbar, Achsabstand 92 mm. Unterschied ist ausschließlich das größere Dornmaß von 30 mm.
Mechanismus, Haken, Frontplatte und Tagesriegel sind aus Edelstahl, die Abdeckplatte schützt Mechanik und Pfosten vor Schmutz und Wasser.
Technische Daten
| Hersteller | Locinox, Belgien |
| Serie | FIFTYLOCK (patentiertes Click-It-System) |
| Schloss-Typ | Einsteckschloss mit selbstverriegelndem Hakenschwenkriegel |
| Dornmaß | 30 mm |
| Profil ab | 50 mm |
| Hakenausschluss | 21 mm |
| Tagesriegel verstellbar | stufenlos bis 10 mm ohne Ausbau |

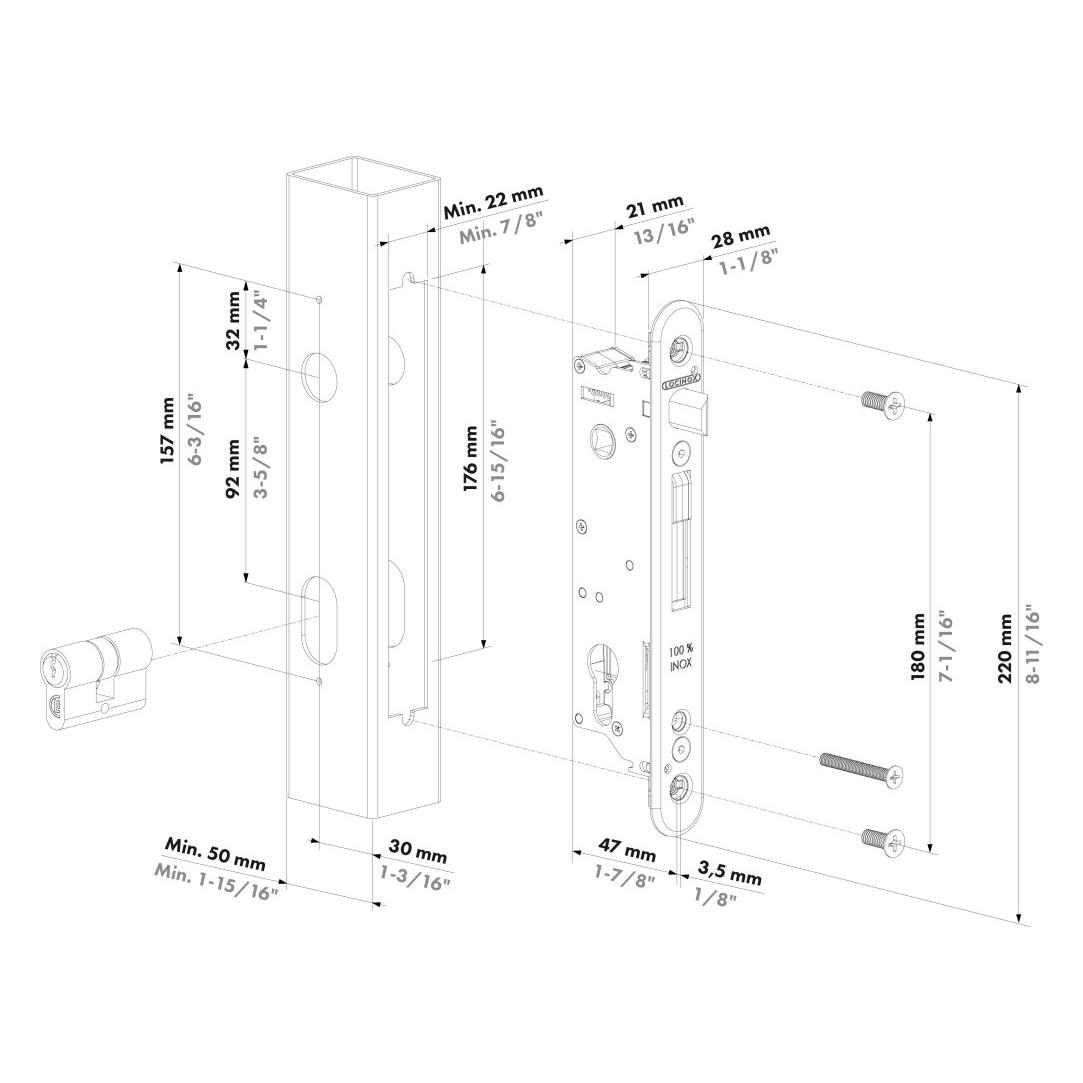

| Abmessungen | Kasten 180 × 32 mm, Stulp 220 × 28 mm |
| Öffnungswinkel | 180° |
| Geeignet für | Metall-, Aluminium- und PVC-Tore |
| Kompatibilität | Locinox UNIWING, alle Europrofilzylinder |
| Achsabstand Zylinder: Drücker | 92 mm |
| Material | 100 % Edelstahl (Mechanismus, Haken, Frontplatte, Tagesriegel) |
| Anschlagrichtung | links und rechts umstellbar |
| Zylinder | Europrofilzylinder, separat zu bestellen |
| Drücker | separat zu bestellen (z. B. 3006M-H, 3006J-H) |
| Prüfung | 500.000 Zyklen |
| Norm-Kontext | DIN EN 12209 (Schloss), DIN EN 1303 (Zylinder) |
Alle Einsteckschlösser der Reihe im Überblick
Locinox staffelt die Einsteckschlösser nach dem Dornmaß. Es muss zur Tiefe Ihres Torrahmens passen. Achsabstand Zylinder: Drücker ist bei allen Modellen 92 mm, sodass Drücker und Langschilder untereinander tauschbar sind. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Modell | Dornmaß | Profil ab | Besonderheit |
| Locinox FORTYLOCK | 20 mm | 40 mm | Kompaktestes Modell der Reihe |
| ▶ Locinox FIFTYLOCK Sie sind hier | 30 mm | 50 mm | Meistgewählt bei 50-mm-Rahmen |
| Locinox SIXTYLOCK | 40 mm | 60 mm | Standard für 60-mm-Profile |
| Locinox SIXTYLOCK-A | 40 mm | 60 mm | Mehrzweck: Dreh-, Schiebe- und Doppelflügeltor |
| Locinox SEVENTYLOCK-A | 50 mm | 70 mm | Mehrzweck für tiefe 70-mm-Rahmen |

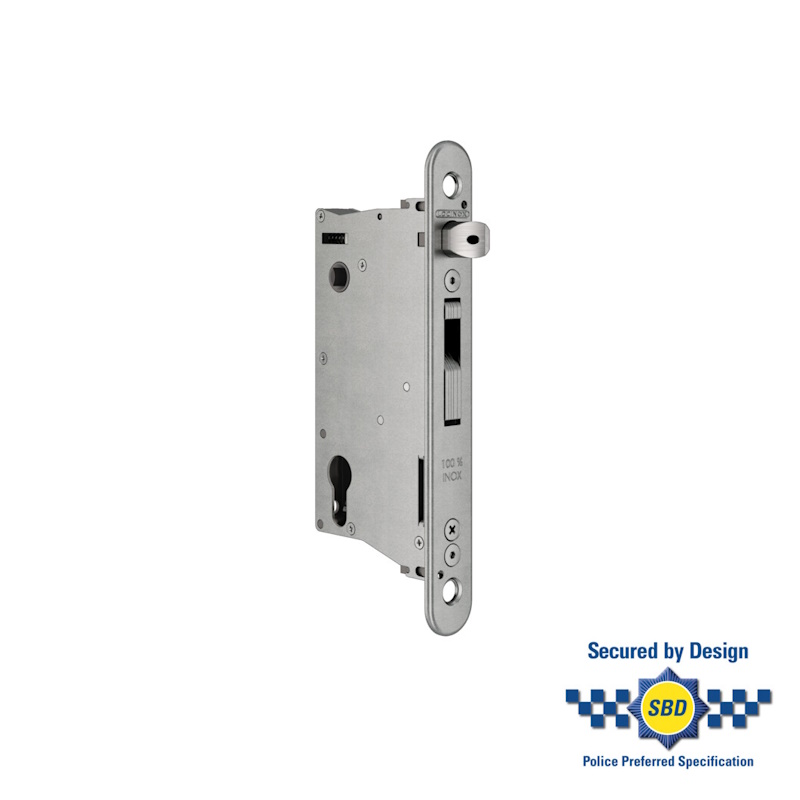

| Locinox EIGHTYLOCK | 60 mm | 80 mm | Größtes Dornmaß der Reihe |
| Locinox H-METAL | 35 mm | 60 mm | 33 mm Hakenausschluss, Falle bis 20 mm |
| Locinox H-METAL-WB | 35 mm | Einschweißkasten HWLB | Für unvorbereitete Rohrrahmen |
| Locinox H-COMPACT | 35 mm | 60 mm | Ohne Drückerloch, nur Hakenriegel |
| Locinox H-WOOD | 60 mm | 85 mm (Holz) | Für Holztore, breiter Stulp |
Alle Modelle werden ohne Zylinder und ohne Drücker geliefert. Wer beides abgestimmt haben möchte, findet unten die Komplett-Sets.
Montage
Alle Locinox-Einsteckschlösser nutzen dasselbe Bohrbild und das patentierte Click-It-Befestigungssystem: Die Schlossbefestigung wird ohne Gewindeschneiden im Profil gesetzt.
Montage Schritt für Schritt
- Profil prüfen: Rahmentiefe messen und das Modell mit passendem Dornmaß wählen (siehe Ausführungstabelle).
- Profil vorbereiten: Ausschnitt für Schlosskasten, Zylinder und Drückernuss anzeichnen. Der Achsabstand Zylinder: Drücker beträgt bei allen Modellen 92 mm. Fertig vorbereitete UNIWING-Profile brauchen diesen Schritt nicht.
- Schloss einsetzen: Schlosskasten einschieben und über das Click-It-System fixieren.
- Anschlagrichtung festlegen: Den selbstverriegelnden Tagesriegel für DIN links oder DIN rechts umstellen: das Schloss deckt beide Anschlagrichtungen ab.
- Zylinder und Drücker montieren: Europrofilzylinder einsetzen und mit der Stulpschraube sichern, danach Drückerpaar und Langschild aufsetzen.
- Anschlag ausrichten: Passenden Locinox-Anschlag am Pfosten montieren und den Tagesriegel stufenlos auf das Spaltmaß einstellen: ohne das Schloss auszubauen.
Hinweise aus der Praxis
- Zylinder und Drücker gehören nicht zum Schloss: Beides wird getrennt bestellt: passende Europrofilzylinder und Drückerpaare führen wir separat.
- Wer alles auf einmal will: Die Locinox-Komplett-Sets enthalten Schloss, Anschlag, Drücker, Langschild und Zylinder aufeinander abgestimmt.
- Abdeckplatte nicht weglassen: Sie hält Schmutz und Wasser aus dem Pfosten und dem Mechanismus: der wesentliche Grund für die lange Standzeit im Freien.
Lieferumfang
- 1 × Locinox FIFTYLOCK Einsteckschloss mit Hakenschwenkriegel
- Abdeckplatte gegen Schmutzeintrag
- Click-It-Befestigungselemente
Europrofilzylinder, Drückerpaar, Langschild und der Anschlag am Pfosten gehören nicht zum Lieferumfang und werden getrennt bestellt.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Dreh- und Schiebetore aus Metall, Aluminium und PVC in Gewerbe, Logistik, Kommunalbau und im privaten Außenbereich. Locinox-Einsteckschlösser sitzen im Torrahmen und arbeiten mit einem Hakenschwenkriegel, der in den Locinox-Anschlag am Pfosten greift. Dadurch lässt sich der Torflügel weder auseinanderziehen noch aushebeln.
Normen-Kontext: Einsteckschlösser für Türen und Tore werden nach DIN EN 12209 bewertet, die zugehörigen Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl, die Schlösser sind auf 500.000 Zyklen geprüft und damit für den dauerhaft bewitterten Außeneinsatz ausgelegt.
Häufige Fragen
Welches Dornmaß brauche ich?
Das Dornmaß muss zur Tiefe Ihres Torrahmens passen. Faustregel bei Locinox: Profil 40 mm → 20 mm Dornmaß (FORTYLOCK), 50 mm → 30 mm (FIFTYLOCK), 60 mm → 40 mm (SIXTYLOCK), 70 mm → 50 mm (SEVENTYLOCK-A), 80 mm → 60 mm (EIGHTYLOCK). H-METAL, H-METAL-WB und H-COMPACT liegen mit 35 mm Dornmaß dazwischen und sind auf Profile ab 60 mm ausgelegt; das H-WOOD hat 60 mm Dornmaß und verlangt eine Rahmentiefe von mindestens 85 mm. Die vollständige Übersicht steht in der Ausführungstabelle auf dieser Seite.
Worin unterscheidet sich das FIFTYLOCK vom FORTYLOCK?
Nur im Dornmaß: FIFTYLOCK 30 mm für Profile ab 50 mm, FORTYLOCK 20 mm für Profile ab 40 mm. Hakenausschluss (21 mm), Fallenverstellung (10 mm), Achsabstand (92 mm) und Material sind bei beiden identisch.
Sind Zylinder und Drücker im Lieferumfang?
Nein. Das Einsteckschloss wird ohne Europrofilzylinder und ohne Drückerpaar geliefert, damit Sie Schließung und Griffausführung frei wählen können. Beides führen wir einzeln; wer alles aufeinander abgestimmt möchte, greift zum passenden Locinox-Komplett-Set.
Kann ich das Schloss für DIN links und DIN rechts verwenden?
Ja. Der selbstverriegelnde Tagesriegel lässt sich vor Ort umstellen, das Schloss deckt damit beide Anschlagrichtungen ab. Ein separater Artikel für die zweite Anschlagrichtung ist nicht nötig.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Einsteckschlösser für Tore werden nach DIN EN 12209 bewertet, die passenden Europrofilzylinder nach DIN EN 1303. Alle Locinox-Schlösser dieser Reihe sind auf 500.000 Zyklen geprüft; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl.
Ratgeber zum Thema
- Das Einsteckschloss und seine Bezeichnungen: Stulp, Falle, Riegel und Nuss erklärt, dazu die Maße, die Sie für das passende Ersatzschloss brauchen.
- Dornmaß und Entfernungsmaß: Dornmaß: Stulp-Vorderkante bis Mitte Nuss. Entfernung: von dort bis Mitte Zylinderlochung. Mit Katalogwerten.
