Locinox SixtyLock-A Mehrzweck-Einsteckschloss - 60 mm Profile
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox SixtyLock-A Mehrzweck-Einsteckschloss - 60 mm Profile"
Locinox SixtyLock-A Mehrzweck-Einsteckschloss, 60 mm Profile
Das Locinox SixtyLock-A ist ein Mehrzweck-Einsteckschloss mit 40 mm Dornmaß, das ab 60 mm Rahmentiefe an Dreh-, Schiebe- und Doppelflügeltoren eingesetzt wird.
- Ein Schloss für drei Torarten: Dreh-, Schiebe- und Doppelflügeltor
- 40 mm Dornmaß, für Profile ab 60 mm Tiefe
- Tagesriegel bis 10 mm nachstellbar
- Edelstahl-Mechanismus, Befestigung mit selbstbohrenden Schrauben
- Achsabstand Zylinder: Drücker 92 mm: Zubehör der Reihe passt
- 500.000 Zyklen geprüft, Hersteller-Nr. P00043521
SIXTYLOCK-A: Mehrzweck-Einsteckschloss, 40 mm Dornmaß
Das SIXTYLOCK-A ist die Mehrzweck-Ausführung des SIXTYLOCK. Statt nur für das einflügelige Drehtor ist es so ausgelegt, dass dasselbe Schloss auch am Schiebetor und am zweiten Flügel eines Doppelflügeltors arbeitet. Für Betriebe, die unterschiedliche Toranlagen bauen, reduziert das die Lagerhaltung auf einen Artikel.
Dornmaß (40 mm), Mindestprofiltiefe (60 mm) und der Achsabstand von 92 mm entsprechen dem SIXTYLOCK, sodass Drücker, Langschilder und Zylinder derselben Reihe passen. Der Tagesriegel ist bis 10 mm nachstellbar und lässt sich auf DIN links oder DIN rechts umstellen.
Technische Daten
| Hersteller | Locinox, Belgien |
| Serie | SIXTYLOCK-A |
| Schloss-Typ | Mehrzweck-Einsteckschloss mit Hakenschwenkriegel |
| Dornmaß | 40 mm |
| Profil ab | 60 mm |
| Ausführung | Mehrzweck: Dreh-, Schiebe- und Doppelflügeltor |
| Tagesriegel verstellbar | bis 10 mm ohne Ausbau |
| Hersteller-Artikelnummer | P00043521 |
| Kompatibilität | Locinox UNIWING, alle Europrofilzylinder |
| Achsabstand Zylinder: Drücker | 92 mm |
| Material | 100 % Edelstahl (Mechanismus, Haken, Frontplatte, Tagesriegel) |
| Anschlagrichtung | links und rechts umstellbar |
| Zylinder | Europrofilzylinder, separat zu bestellen |
| Drücker | separat zu bestellen (z. B. 3006M-H, 3006J-H) |
| Prüfung | 500.000 Zyklen |
| Norm-Kontext | DIN EN 12209 (Schloss), DIN EN 1303 (Zylinder) |
Alle Einsteckschlösser der Reihe im Überblick
Locinox staffelt die Einsteckschlösser nach dem Dornmaß. Es muss zur Tiefe Ihres Torrahmens passen. Achsabstand Zylinder: Drücker ist bei allen Modellen 92 mm, sodass Drücker und Langschilder untereinander tauschbar sind. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Modell | Dornmaß | Profil ab | Besonderheit |
| Locinox FORTYLOCK | 20 mm | 40 mm | Kompaktestes Modell der Reihe |
| Locinox FIFTYLOCK | 30 mm | 50 mm | Meistgewählt bei 50-mm-Rahmen |
| Locinox SIXTYLOCK | 40 mm | 60 mm | Standard für 60-mm-Profile |
| ▶ Locinox SIXTYLOCK-A Sie sind hier | 40 mm | 60 mm | Mehrzweck: Dreh-, Schiebe- und Doppelflügeltor |
| Locinox SEVENTYLOCK-A | 50 mm | 70 mm | Mehrzweck für tiefe 70-mm-Rahmen |
| Locinox EIGHTYLOCK | 60 mm | 80 mm | Größtes Dornmaß der Reihe |
| Locinox H-METAL | 35 mm | 60 mm | 33 mm Hakenausschluss, Falle bis 20 mm |
| Locinox H-METAL-WB | 35 mm | Einschweißkasten HWLB | Für unvorbereitete Rohrrahmen |
| Locinox H-COMPACT | 35 mm | 60 mm | Ohne Drückerloch, nur Hakenriegel |
| Locinox H-WOOD | 60 mm | 85 mm (Holz) | Für Holztore, breiter Stulp |
Alle Modelle werden ohne Zylinder und ohne Drücker geliefert. Wer beides abgestimmt haben möchte, findet unten die Komplett-Sets.
Montage

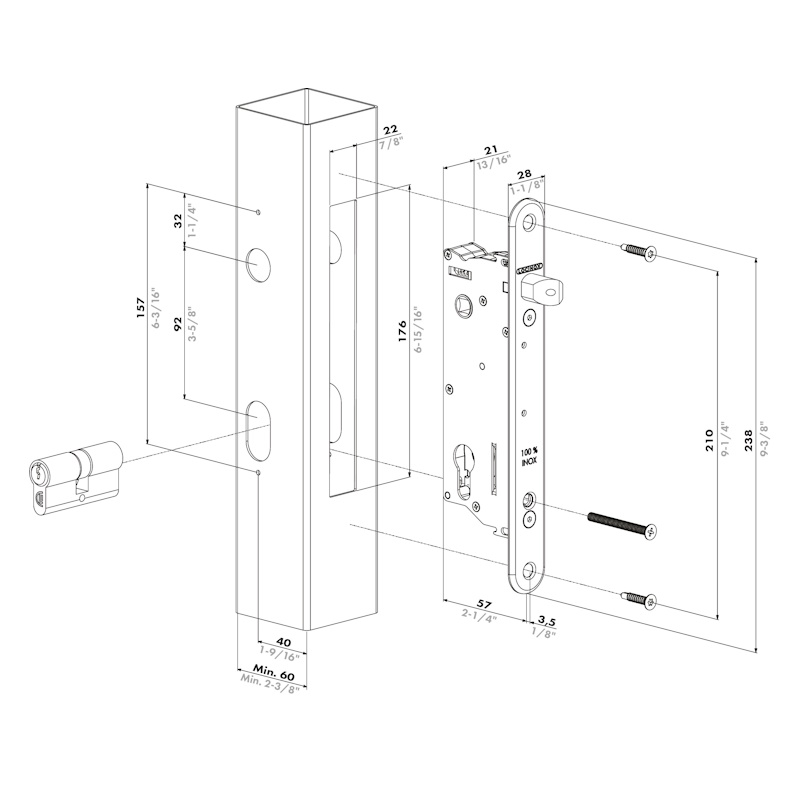

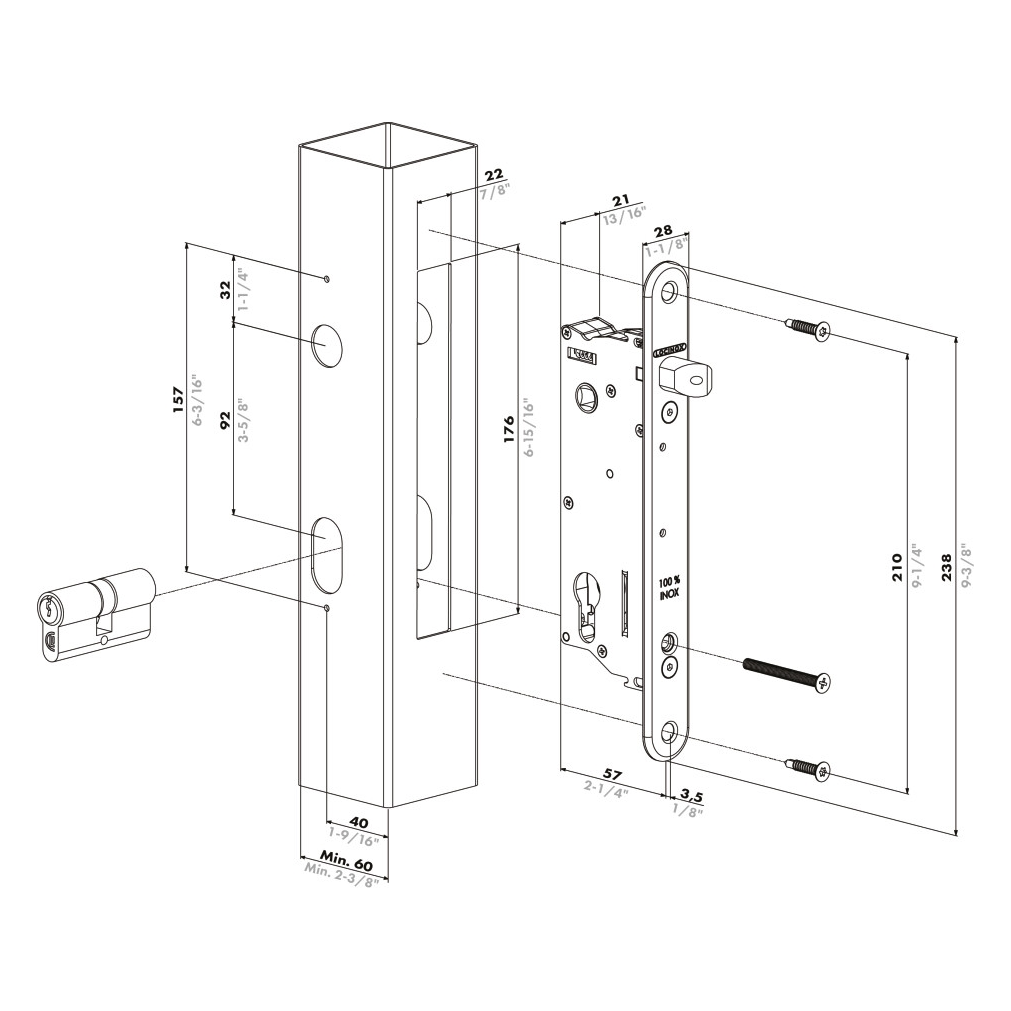

Alle Locinox-Einsteckschlösser nutzen dasselbe Bohrbild. Das SIXTYLOCK-A wird nach Locinox mit selbstbohrenden Schrauben in einer rechteckigen Aussparung befestigt.
Montage Schritt für Schritt
- Profil prüfen: Rahmentiefe messen und das Modell mit passendem Dornmaß wählen (siehe Ausführungstabelle).
- Profil vorbereiten: Ausschnitt für Schlosskasten, Zylinder und Drückernuss anzeichnen. Der Achsabstand Zylinder: Drücker beträgt bei allen Modellen 92 mm. Fertig vorbereitete UNIWING-Profile brauchen diesen Schritt nicht.
- Schloss einsetzen: Schlosskasten in die rechteckige Aussparung einschieben und mit den selbstbohrenden Schrauben befestigen.
- Anschlagrichtung festlegen: Den selbstverriegelnden Tagesriegel für DIN links oder DIN rechts umstellen: das Schloss deckt beide Anschlagrichtungen ab.
- Zylinder und Drücker montieren: Europrofilzylinder einsetzen und mit der Stulpschraube sichern, danach Drückerpaar und Langschild aufsetzen.
- Anschlag ausrichten: Passenden Locinox-Anschlag am Pfosten montieren und den Tagesriegel stufenlos auf das Spaltmaß einstellen: ohne das Schloss auszubauen.
Hinweise aus der Praxis
- Zylinder und Drücker gehören nicht zum Schloss: Beides wird getrennt bestellt: passende Europrofilzylinder und Drückerpaare führen wir separat.
- Wer alles auf einmal will: Die Locinox-Komplett-Sets enthalten Schloss, Anschlag, Drücker, Langschild und Zylinder aufeinander abgestimmt.
- Abdeckplatte nicht weglassen: Sie hält Schmutz und Wasser aus dem Pfosten und dem Mechanismus: der wesentliche Grund für die lange Standzeit im Freien.
Lieferumfang
- 1 × Locinox SIXTYLOCK-A Mehrzweck-Einsteckschloss
- Selbstbohrende Befestigungsschrauben
Europrofilzylinder, Drückerpaar, Langschild und der Anschlag am Pfosten gehören nicht zum Lieferumfang und werden getrennt bestellt.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Dreh- und Schiebetore aus Metall, Aluminium und PVC in Gewerbe, Logistik, Kommunalbau und im privaten Außenbereich. Locinox-Einsteckschlösser sitzen im Torrahmen und arbeiten mit einem Hakenschwenkriegel, der in den Locinox-Anschlag am Pfosten greift. Dadurch lässt sich der Torflügel weder auseinanderziehen noch aushebeln.
Normen-Kontext: Einsteckschlösser für Türen und Tore werden nach DIN EN 12209 bewertet, die zugehörigen Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl, die Schlösser sind auf 500.000 Zyklen geprüft und damit für den dauerhaft bewitterten Außeneinsatz ausgelegt.
Häufige Fragen
Welches Dornmaß brauche ich?
Das Dornmaß muss zur Tiefe Ihres Torrahmens passen. Faustregel bei Locinox: Profil 40 mm → 20 mm Dornmaß (FORTYLOCK), 50 mm → 30 mm (FIFTYLOCK), 60 mm → 40 mm (SIXTYLOCK), 70 mm → 50 mm (SEVENTYLOCK-A), 80 mm → 60 mm (EIGHTYLOCK). H-METAL, H-METAL-WB und H-COMPACT liegen mit 35 mm Dornmaß dazwischen und sind auf Profile ab 60 mm ausgelegt; das H-WOOD hat 60 mm Dornmaß und verlangt eine Rahmentiefe von mindestens 85 mm. Die vollständige Übersicht steht in der Ausführungstabelle auf dieser Seite.
Wofür steht das A in SIXTYLOCK-A?
Für die Mehrzweck-Ausführung: Dasselbe Schloss lässt sich an Dreh-, Schiebe- und Doppelflügeltoren einsetzen. Das Standard-SIXTYLOCK ist auf das einflügelige Drehtor ausgelegt.
Sind Zylinder und Drücker im Lieferumfang?
Nein. Das Einsteckschloss wird ohne Europrofilzylinder und ohne Drückerpaar geliefert, damit Sie Schließung und Griffausführung frei wählen können. Beides führen wir einzeln; wer alles aufeinander abgestimmt möchte, greift zum passenden Locinox-Komplett-Set.
Kann ich das Schloss für DIN links und DIN rechts verwenden?
Ja. Der selbstverriegelnde Tagesriegel lässt sich vor Ort umstellen, das Schloss deckt damit beide Anschlagrichtungen ab. Ein separater Artikel für die zweite Anschlagrichtung ist nicht nötig.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Einsteckschlösser für Tore werden nach DIN EN 12209 bewertet, die passenden Europrofilzylinder nach DIN EN 1303. Alle Locinox-Schlösser dieser Reihe sind auf 500.000 Zyklen geprüft; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl.
Ratgeber zum Thema
- Das Einsteckschloss und seine Bezeichnungen: Stulp, Falle, Riegel und Nuss erklärt, dazu die Maße, die Sie für das passende Ersatzschloss brauchen.
- Dornmaß und Entfernungsmaß: Dornmaß: Stulp-Vorderkante bis Mitte Nuss. Entfernung: von dort bis Mitte Zylinderlochung. Mit Katalogwerten.
