Locinox Komplettset mit FIFTYLOCK Einsteckschloss
Lieferzeit 5-7 Werktage
Produktinformationen "Locinox Komplettset mit FIFTYLOCK Einsteckschloss"
Locinox Komplettset mit FIFTYLOCK Einsteckschloss
Das Locinox FiftySet ist ein Komplett-Set aus FIFTYLOCK-Einsteckschloss, Aluminium-Anschlag SFKU, Hybrid-Drückerpaar, Langschild und 60-mm-Europrofilzylinder für Profile ab 50 mm.
- Komplett-Set: Schloss, Anschlag, Drücker, Langschild, Zylinder
- Schloss FIFTYLOCK, 30 mm Dornmaß, für Profile ab 50 mm
- Anschlag SFKU-40-ALUM aus Aluminium, bündige Montage
- Drückerpaar 3006J-H Hybrid mit Edelstahl-Oberfläche
- Europrofilzylinder 3012-60-STD-VSZ mit 3 Schlüsseln
- Hakenschwenkriegel 21 mm, Tagesriegel bis 10 mm verstellbar
FIFTYSET: Komplett-Set mit FIFTYLOCK
Das FIFTYSET ist die 50-mm-Ausführung der Locinox-Komplett-Sets und damit das am häufigsten nachgefragte: 50-mm-Rahmen sind bei Doppelstabmatten- und Aluminiumtoren die Regel.
Gegenüber dem FORTYSET ist die Ausstattung hochwertiger: Der Anschlag SFKU-40-ALUM besteht aus Aluminium statt Polyamid und wird bündig am Pfosten montiert, das Drückerpaar 3006J-H ist die Hybrid-Ausführung mit Edelstahl-Oberfläche, und der Zylinder ist mit 60 mm länger.

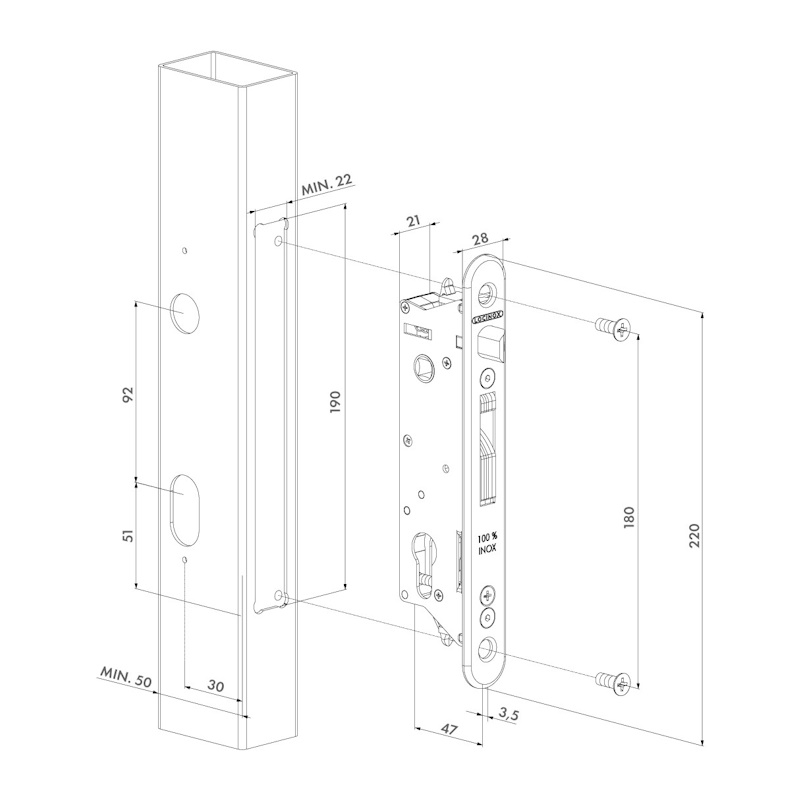

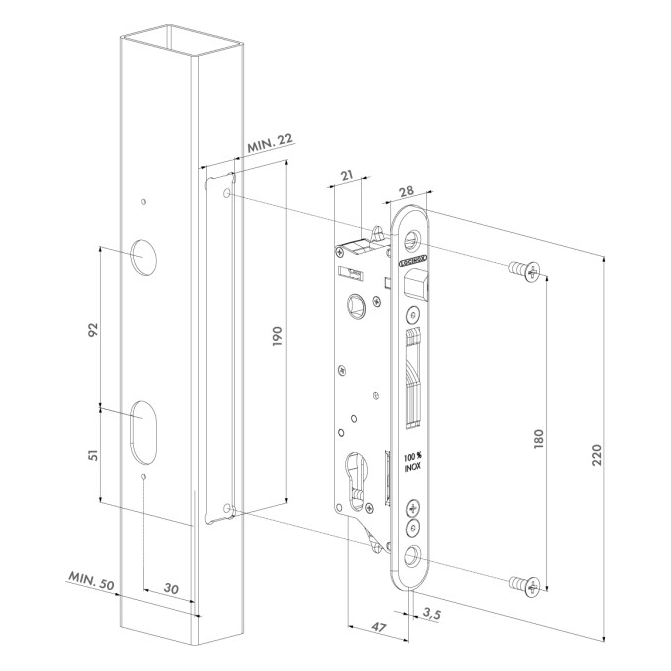

Technische Daten
| Hersteller | Locinox, Belgien |
| Set-Bezeichnung | FIFTYSET |
| Enthaltenes Schloss | FIFTYLOCK: 30 mm Dornmaß |
| Profil ab | 50 mm |
| Achsabstand Zylinder: Drücker | 92 mm |
| Material Schloss | 100 % Edelstahl (Mechanismus, Haken, Frontplatte, Tagesriegel) |
| Anschlagrichtung | links und rechts umstellbar |
| Schlüssel | 3 Stück je Zylinder |
| Prüfung | 500.000 Zyklen |
| Norm-Kontext | DIN EN 12209 (Schloss), DIN EN 1303 (Zylinder) |
Alle Komplett-Sets im Überblick
Jedes Set enthält Schloss, Anschlag, Drückerpaar, Langschild und Europrofilzylinder aufeinander abgestimmt. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Set | Enthaltenes Schloss | Profil ab | Ausstattung |
| Locinox FORTYSET | FORTYLOCK | 40 mm | Polyamid-Anschlag SFKP, Alu-Drücker 3006G |
| ▶ Locinox FIFTYSET Sie sind hier | FIFTYLOCK | 50 mm | Alu-Anschlag SFKU, Hybrid-Drücker 3006J-H |
| Locinox H-METAL-SET | H-METAL | 60 mm | Sicherheitsanschlag SHKM für Metall |
| Locinox H-WOOD-SET | H-WOOD | 85 mm (Holz) | Sicherheitsanschlag SHKW für Holz, 2 Langschilder |
Zylinderlänge und Griffausführung wählen Sie oben im Auswahlfeld. Die Varianten unterscheiden sich nur darin.
Montage
Im Set sind Schloss, Anschlag, Drücker, Langschild und Zylinder bereits aufeinander abgestimmt. Die Einzelteile müssen nicht gegeneinander geprüft werden.
Montage Schritt für Schritt
- Profil prüfen: Rahmentiefe messen und mit der Mindestangabe des Sets abgleichen.
- Schloss einsetzen: Schlosskasten einschieben und über das Click-It-System fixieren.
- Anschlagrichtung wählen: Tagesriegel für DIN links oder DIN rechts umstellen.
- Zylinder und Drücker montieren: Beiliegenden Europrofilzylinder einsetzen und mit der Stulpschraube sichern, danach Langschild und Drückerpaar aufsetzen.
- Anschlag montieren: Den beiliegenden Anschlag am Pfosten ausrichten und verschrauben.
- Spaltmaß einstellen: Tagesriegel stufenlos nachstellen, bis das Tor sauber und ohne Klappern einfällt.
Hinweise aus der Praxis
- Zylinderlänge im Auswahlfeld: Die Set-Varianten unterscheiden sich in Zylinderlänge und Griffausführung: beides oben auswählen, bevor Sie bestellen.
- Drei Schlüssel: Jeder Locinox-Europrofilzylinder wird mit drei Schlüsseln geliefert.
Lieferumfang
- 1 × FIFTYLOCK Einsteckschloss (30 mm Dornmaß, Hakenriegel 21 mm)
- 1 × Anschlag SFKU-40-ALUM aus Aluminium (bündig)
- 1 × Langschild 3020-HYB-ALU
- 1 × Drückerpaar 3006J-H (Hybrid, Edelstahl)
- 1 × Europrofilzylinder 3012-60-STD-VSZ (60 mm) mit 3 Schlüsseln
Der Set-Inhalt gilt je Torflügel. Bei zweiflügeligen Anlagen wird der Standflügel zusätzlich über Kantriegel oder Bodenverriegelung gesichert.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Dreh- und Schiebetore aus Metall, Aluminium und PVC in Gewerbe, Logistik, Kommunalbau und im privaten Außenbereich. Locinox-Einsteckschlösser sitzen im Torrahmen und arbeiten mit einem Hakenschwenkriegel, der in den Locinox-Anschlag am Pfosten greift. Dadurch lässt sich der Torflügel weder auseinanderziehen noch aushebeln.
Normen-Kontext: Einsteckschlösser für Türen und Tore werden nach DIN EN 12209 bewertet, die zugehörigen Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl, die Schlösser sind auf 500.000 Zyklen geprüft und damit für den dauerhaft bewitterten Außeneinsatz ausgelegt.
Häufige Fragen
Was ist im Set enthalten?
Schloss, Anschlag für den Pfosten, Drückerpaar, Langschild und Europrofilzylinder mit drei Schlüsseln. Die genaue Zusammensetzung steht im Abschnitt Lieferumfang auf dieser Seite.
Lohnt sich das Set gegenüber Einzelteilen?
Ja, aus zwei Gründen: Der Set-Preis liegt unter der Summe der Einzelartikel, und die Passung ist ab Werk geklärt: Zylinderlänge, Drückervierkant und Anschlagtiefe stimmen zueinander.
Kann ich das Schloss für DIN links und DIN rechts verwenden?
Ja. Der selbstverriegelnde Tagesriegel lässt sich vor Ort umstellen, das Schloss deckt damit beide Anschlagrichtungen ab. Ein separater Artikel für die zweite Anschlagrichtung ist nicht nötig.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Einsteckschlösser für Tore werden nach DIN EN 12209 bewertet, die Europrofilzylinder nach DIN EN 1303. Die Schlösser dieser Reihe sind auf 500.000 Zyklen geprüft.
Ratgeber zum Thema
- Das Einsteckschloss und seine Bezeichnungen: Stulp, Falle, Riegel und Nuss erklärt, dazu die Maße, die Sie für das passende Ersatzschloss brauchen.
- Dornmaß und Entfernungsmaß: Dornmaß: Stulp-Vorderkante bis Mitte Nuss. Entfernung: von dort bis Mitte Zylinderlochung. Mit Katalogwerten.
