Einsteckschloss H-Metal Locinox
58,02 €*
inkl. MwSt
48,76 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Einsteckschloss H-Metal Locinox"
Einsteckschloss H-Metal Locinox
Das Locinox H-Metal ist ein Einsteckschloss für Metall- und Aluminiumtore mit 35 mm Dornmaß, dessen massiver Hakenriegel 33 mm ausfährt und dessen Tagesriegel bis 20 mm nachstellbar ist.
- 33 mm Hakenausschluss: deutlich mehr als die Zahlenreihe (21 mm)
- Tagesriegel stufenlos bis 20 mm verstellbar
- 35 mm Dornmaß, für Metallprofile ab 60 mm
- Mechanismus, Haken, Stulp und Riegel aus Edelstahl
- Wechselbedienung Schlüssel + Drücker, Achsabstand 92 mm
- 500.000 Zyklen geprüft, Hersteller-Nr. P00008042
H-METAL: Einsteckschloss mit 33 mm Hakenausschluss
Das H-METAL ist die Sicherheitsvariante unter den Locinox-Einsteckschlössern. Sein Hakenriegel fährt 33 mm aus: über die Hälfte mehr als die 21 mm der FORTY-/FIFTY-/SIXTYLOCK-Reihe. Zusammen mit dem passenden Locinox-Anschlag entsteht dadurch eine deutlich tiefere Verankerung des Torflügels.
Auch der Tagesriegel ist großzügiger ausgelegt: Er lässt sich stufenlos bis 20 mm nachstellen, ohne das Schloss auszubauen: hilfreich bei Toranlagen, die sich mit den Jahren setzen oder deren Spaltmaß bauseits schwankt.
Das Schloss ist für vorbereitete Metall-, Aluminium- und Stahlprofile ab 60 mm Tiefe ausgelegt. Für unvorbereitete Rohrrahmen gibt es dasselbe Schloss als H-METAL-WB zum Einsatz im Einschweißkasten, für Holztore als H-WOOD.
Technische Daten
| Hersteller | Locinox, Belgien |
| Serie | H-METAL (patentiertes Click-It-System) |
| Schloss-Typ | Einsteckschloss mit massivem Hakenriegel für Metallprofile |
| Dornmaß | 35 mm |
| Profil ab | 60 mm |
| Hakenausschluss | 33 mm |
| Tagesriegel verstellbar | stufenlos bis 20 mm ohne Ausbau |

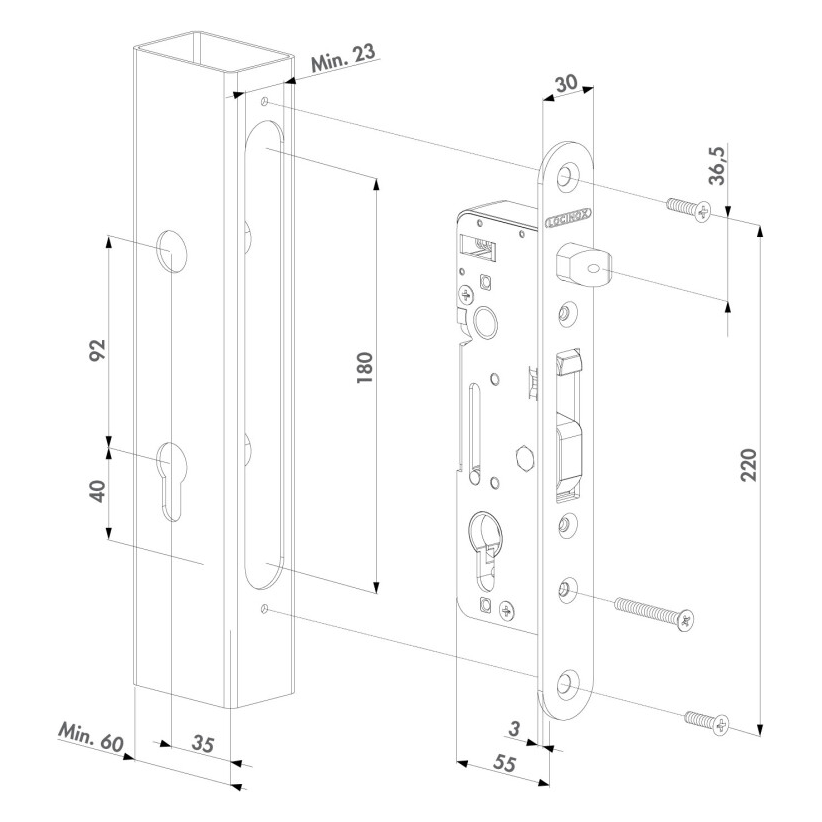

| Abmessungen | Stulp 220 × 30/55 mm, Kasten 180 × 92 mm |
| Öffnungswinkel | 180° |
| Geeignet für | Metall-, Aluminium- und Stahlprofile |
| Hersteller-Artikelnummer | P00008042 |
| Achsabstand Zylinder – Drücker | 92 mm |
| Material | 100 % Edelstahl (Mechanismus, Haken, Frontplatte, Tagesriegel) |
| Anschlagrichtung | links und rechts umstellbar |
| Zylinder | Europrofilzylinder, separat zu bestellen |
| Drücker | separat zu bestellen (z. B. 3006M-H, 3006J-H) |
| Prüfung | 500.000 Zyklen |
| Norm-Kontext | DIN EN 12209 (Schloss), DIN EN 1303 (Zylinder) |
Alle Einsteckschlösser der Reihe im Überblick
Locinox staffelt die Einsteckschlösser nach dem Dornmaß. Es muss zur Tiefe Ihres Torrahmens passen. Achsabstand Zylinder – Drücker ist bei allen Modellen 92 mm, sodass Drücker und Langschilder untereinander tauschbar sind. Die Ausführung, die Sie gerade ansehen, ist farbig hervorgehoben und mit ▶ markiert.
| Modell | Dornmaß | Profil ab | Besonderheit |
| Locinox FORTYLOCK | 20 mm | 40 mm | Kompaktestes Modell der Reihe |
| Locinox FIFTYLOCK | 30 mm | 50 mm | Meistgewählt bei 50-mm-Rahmen |
| Locinox SIXTYLOCK | 40 mm | 60 mm | Standard für 60-mm-Profile |
| Locinox SIXTYLOCK-A | 40 mm | 60 mm | Mehrzweck: Dreh-, Schiebe- und Doppelflügeltor |
| Locinox SEVENTYLOCK-A | 50 mm | 70 mm | Mehrzweck für tiefe 70-mm-Rahmen |
| Locinox EIGHTYLOCK | 60 mm | 80 mm | Größtes Dornmaß der Reihe |
| ▶ Locinox H-METAL Sie sind hier | 35 mm | 60 mm | 33 mm Hakenausschluss, Falle bis 20 mm |
| Locinox H-METAL-WB | 35 mm | Einschweißkasten HWLB | Für unvorbereitete Rohrrahmen |
| Locinox H-COMPACT | 35 mm | 60 mm | Ohne Drückerloch, nur Hakenriegel |
| Locinox H-WOOD | 60 mm | 85 mm (Holz) | Für Holztore, breiter Stulp |
Alle Modelle werden ohne Zylinder und ohne Drücker geliefert. Wer beides abgestimmt haben möchte, findet unten die Komplett-Sets.
Montage
Alle Locinox-Einsteckschlösser nutzen dasselbe Bohrbild und das patentierte Click-It-Befestigungssystem: Die Schlossbefestigung wird ohne Gewindeschneiden im Profil gesetzt.
Montage Schritt für Schritt
- Profil prüfen: Rahmentiefe messen und das Modell mit passendem Dornmaß wählen (siehe Ausführungstabelle).
- Profil vorbereiten: Ausschnitt für Schlosskasten, Zylinder und Drückernuss anzeichnen. Der Achsabstand Zylinder – Drücker beträgt bei allen Modellen 92 mm. Fertig vorbereitete UNIWING-Profile brauchen diesen Schritt nicht.
- Schloss einsetzen: Schlosskasten einschieben und über das Click-It-System fixieren.
- Anschlagrichtung festlegen: Den selbstverriegelnden Tagesriegel für DIN links oder DIN rechts umstellen: das Schloss deckt beide Anschlagrichtungen ab.
- Zylinder und Drücker montieren: Europrofilzylinder einsetzen und mit der Stulpschraube sichern, danach Drückerpaar und Langschild aufsetzen.
- Anschlag ausrichten: Passenden Locinox-Anschlag am Pfosten montieren und den Tagesriegel stufenlos auf das Spaltmaß einstellen: ohne das Schloss auszubauen.
Hinweise aus der Praxis
- Zylinder und Drücker gehören nicht zum Schloss: Beides wird getrennt bestellt: passende Europrofilzylinder und Drückerpaare führen wir separat.
- Wer alles auf einmal will: Die Locinox-Komplett-Sets enthalten Schloss, Anschlag, Drücker, Langschild und Zylinder aufeinander abgestimmt.
- Abdeckplatte nicht weglassen: Sie hält Schmutz und Wasser aus dem Pfosten und dem Mechanismus: der wesentliche Grund für die lange Standzeit im Freien.
Lieferumfang
- 1 × Locinox H-METAL Einsteckschloss mit Hakenriegel
- Abdeckplatte gegen Schmutzeintrag
Europrofilzylinder, Drückerpaar, Langschild und der Anschlag am Pfosten gehören nicht zum Lieferumfang und werden getrennt bestellt.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: Dreh- und Schiebetore aus Metall, Aluminium und PVC in Gewerbe, Logistik, Kommunalbau und im privaten Außenbereich. Locinox-Einsteckschlösser sitzen im Torrahmen und arbeiten mit einem Hakenschwenkriegel, der in den Locinox-Anschlag am Pfosten greift. Dadurch lässt sich der Torflügel weder auseinanderziehen noch aushebeln.
Normen-Kontext: Einsteckschlösser für Türen und Tore werden nach DIN EN 12209 bewertet, die zugehörigen Europrofilzylinder nach DIN EN 1303. Locinox fertigt in Belgien; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl, die Schlösser sind auf 500.000 Zyklen geprüft und damit für den dauerhaft bewitterten Außeneinsatz ausgelegt.
Häufige Fragen
Welches Dornmaß brauche ich?
Das Dornmaß muss zur Tiefe Ihres Torrahmens passen. Faustregel bei Locinox: Profil 40 mm → 20 mm Dornmaß (FORTYLOCK), 50 mm → 30 mm (FIFTYLOCK), 60 mm → 40 mm (SIXTYLOCK), 70 mm → 50 mm (SEVENTYLOCK-A), 80 mm → 60 mm (EIGHTYLOCK). Die H-Reihe liegt mit 35 mm Dornmaß dazwischen und ist auf Profile ab 60 mm ausgelegt. Die vollständige Übersicht steht in der Ausführungstabelle auf dieser Seite.
Warum ist der Hakenausschluss beim H-METAL größer?
Das H-METAL ist als Sicherheitsausführung konstruiert: 33 mm Hakenausschluss statt 21 mm bei der Zahlenreihe und ein bis 20 mm statt 10 mm nachstellbarer Tagesriegel. In Verbindung mit einem Locinox-Sicherheitsanschlag wie dem SHKM ergibt das eine tiefere Verankerung des Torflügels.
Sind Zylinder und Drücker im Lieferumfang?
Nein. Das Einsteckschloss wird ohne Europrofilzylinder und ohne Drückerpaar geliefert, damit Sie Schließung und Griffausführung frei wählen können. Beides führen wir einzeln; wer alles aufeinander abgestimmt möchte, greift zum passenden Locinox-Komplett-Set.
Kann ich das Schloss für DIN links und DIN rechts verwenden?
Ja. Der selbstverriegelnde Tagesriegel lässt sich vor Ort umstellen, das Schloss deckt damit beide Anschlagrichtungen ab. Ein separater Artikel für die zweite Anschlagrichtung ist nicht nötig.
Welche Normen und welche Herkunft?
Locinox fertigt in Belgien. Einsteckschlösser für Tore werden nach DIN EN 12209 bewertet, die passenden Europrofilzylinder nach DIN EN 1303. Alle Locinox-Schlösser dieser Reihe sind auf 500.000 Zyklen geprüft; Mechanismus, Haken, Frontplatte und Tagesriegel bestehen aus Edelstahl.
