Dictator Pendeltürband HAWGOOD 40K und 41K
Lieferzeit 3-5 Werktage
Produktinformationen "Dictator Pendeltürband HAWGOOD 40K und 41K"
- Ausführung 301401
- Typ 40K, geringere Federkraft, Hülse grau
- Schuh schwarz, Platte aus Stahl verzinkt
- Bohrung Zarge Ø 38 mm, Lochtiefe ca. 90 mm
- Pro Türflügel mindestens zwei Bänder
Dictator Pendeltürband HAWGOOD 40K und 41K, Typ 40K, Schuh schwarz, Platte verzinkt
Der schwarze Kunststoffschuh unterscheidet dieses Band von der hellgrauen Ausführung, die Wahl der Schuhfarbe ist rein optisch. Mit Typ 40K und verzinkter Platte ist es für leichte Pendeltüren im Innenbereich gedacht: zwei Bänder 40K für Türen unter 20 kg.
Wird die Tür schwerer, kombiniert man oben ein 41K; für feuchte Umgebung eignet sich die Platte aus V2A-Edelstahl, die es auch mit schwarzem Schuh gibt.
Technische Daten
Belastung, Maße und Ausführungen
| Max. Türgewicht | 50 kg |
| Türflügel Höhe | max. 2000 mm |
| Türflügel Breite | max. 1000 mm |
| Türdicke (Schuh-Innenmaß) | 35 mm oder 40 mm |
| Öffnungswinkel | max. 100° |
| Feststellung | bei ca. 90° |
| Federkraft | Typ 40K geringer (Hülse grau) · Typ 41K höher (Hülse schwarz) |
| Material Schuh | Spezialkunststoff, hellgrau oder schwarz |
| Material Platte | Stahl verzinkt oder V2A-Edelstahl |

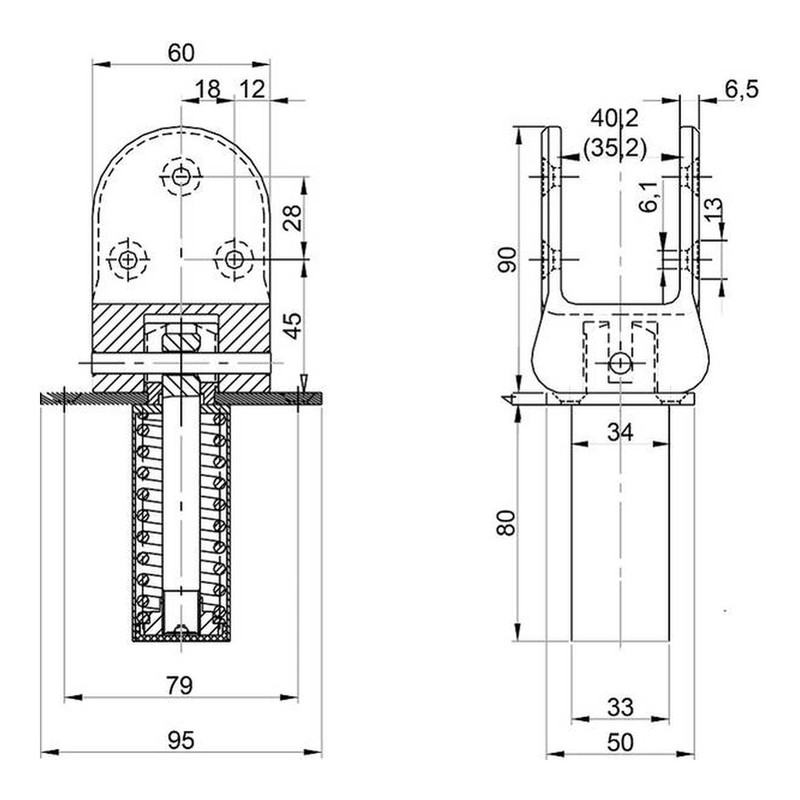

| Bohrung Zarge | Ø 38 mm, Lochtiefe ca. 90 mm |
| Aussparung Türblatt | ca. 60 x 29 mm |
| Aufnahmetiefe Platte | 3 mm |
| Lieferumfang | 1 Stück Pendeltürband mit Gewindehülsen (Patentbolzen) |
| Bestell-Nr. | 301400 · 301401 · 301410 · 301411 (Platte verzinkt), jeweils mit Zusatz V2A für die Edelstahlplatte |
Welches HAWGOOD passt zu meiner Tür?
Typenwahl nach Türgewicht
| Türgewicht | Band oben | Band unten |
| unter 20 kg | 1 x Typ 40K | 1 x Typ 40K |
| 20 kg bis 30 kg | 1 x Typ 41K | 1 x Typ 40K |
| 30 kg bis 50 kg | 1 x Typ 41K | 1 x Typ 41K |
Abgrenzung zu den anderen HAWGOOD-Baureihen
| Baureihe | Türdicke | Türgewicht | Schuh |
| HAWGOOD 4000 / 4500 | max. 30 mm | bis 26 kg | Messing oder Kunststoff |
| HAWGOOD 40K / 41K | 35 mm oder 40 mm | bis 50 kg | Kunststoff |
Anwendung
Einsatzbereich und Funktionsweise
Anwendungsbereich: Pendeltüren in Gastronomie, Küchen, Handel, Werkstätten und Lagerbereichen, also überall dort, wo eine Tür in beide Richtungen aufschwingen und danach von selbst wieder schließen soll. Der Federzapfen sitzt in der Zarge, der Schuh am Türblatt. Beim Öffnen spannt sich die Feder im Zapfen, beim Loslassen führt sie das Türblatt zurück in die Mittellage. Bei ca. 90° greift die Feststellung, die Tür bleibt offen stehen, bis sie wieder angestoßen wird.
Was bei der Montage zu beachten ist
Pro Türflügel werden mindestens zwei Bänder gesetzt, eines im oberen und eines im unteren Türbereich. In die Zarge kommt eine Bohrung von 38 mm Durchmesser und ca. 90 mm Tiefe, exakt mittig und im rechten Winkel zur Kante, damit der Federzapfen frei arbeiten kann. Die Befestigungsplatte wird 3 mm tief eingelassen, sodass sie plan mit der Zarge sitzt. Im Türblatt wird eine Aussparung von ca. 60 x 29 mm für den Schuh ausgenommen; die Kontur des Kunststoffschuhs ist so geformt, dass sie sich mit üblichen Holzfräsern herstellen lässt. Wichtig ist, dass der Schuh genau rechtwinklig zur Zarge steht, sonst schließt die Tür nicht vollständig. Die maßgeblichen Abstände zur Türkante entnehmen Sie bitte der DICTATOR-Montageanleitung, die dem Band beiliegt. Türen, die weiter als 100° geöffnet werden können, sind zusätzlich mit einem mechanischen Türstopper zu sichern.
Häufige Fragen
Was ist der Unterschied zwischen HAWGOOD 40K und 41K?
Die beiden Typen unterscheiden sich in der Federkraft und damit in der zulässigen Türlast, nicht in der Türdicke. Erkennbar ist der Typ an der Kunststoffhülse des Federzapfens: Beim Typ 40K ist sie grau, beim Typ 41K schwarz. Türen bis 50 kg trägt nur das Paar aus zwei Bändern 41K; der Typ 40K ist laut Auswahltabelle für Türen unter 20 kg vorgesehen.
Welchen Typ brauche ich für meine Tür?
Das richtet sich nach dem Türgewicht. Bis etwa 20 kg werden zwei Bänder vom Typ 40K gesetzt, zwischen 20 kg und 30 kg ein Band vom Typ 41K und eines vom Typ 40K, zwischen 30 kg und 50 kg zwei Bänder vom Typ 41K. DICTATOR nennt dazu einen Faktor K aus Türgewicht, Türhöhe und Türbreite; bei Grenzfällen hilft die technische Kundenberatung des Herstellers weiter.
Für welche Türdicke sind die Bänder lieferbar?
Der Schuh gibt es mit zwei Innenmaßen, für 35 mm und für 40 mm Türdicke. Beide Maße sind bei Typ 40K und Typ 41K erhältlich. Wir führen die Ausführung für 40 mm; die 35-mm-Ausführung ist über uns auf Anfrage lieferbar. Ist die Tür dicker als das Innenmaß des Schuhs, muss das Türblatt beidseitig gleichmäßig auf das passende Maß gebracht werden.
Wann verzinkter Stahl und wann V2A?
Die Platte aus verzinktem Stahl ist die Standardausführung für den Innenbereich. Die Platte aus V2A-Edelstahl eignet sich für feuchte Umgebung und für den Außenbereich, etwa in Küchen, Nassbereichen oder überdachten Außenzonen. Die Wahl der Schuhfarbe, hellgrau oder schwarz, ist dagegen rein optisch.
Wie viele Pendeltürbänder brauche ich pro Tür?
Pro Türflügel werden mindestens zwei Bänder benötigt, eines im oberen und eines im unteren Türbereich. Die Bänder werden einzeln geliefert und einzeln berechnet, für eine Pendeltür sind also zwei Stück zu bestellen.
Haben die Bänder eine Feststellung?
Ja. Die Baureihen 40K und 41K haben generell eine Feststellung bei ca. 90°, die Tür bleibt in dieser Stellung stehen. Der maximale Öffnungswinkel beträgt 100°. Türen, die weiter geöffnet werden können, brauchen zusätzlich einen mechanischen Türstopper.
