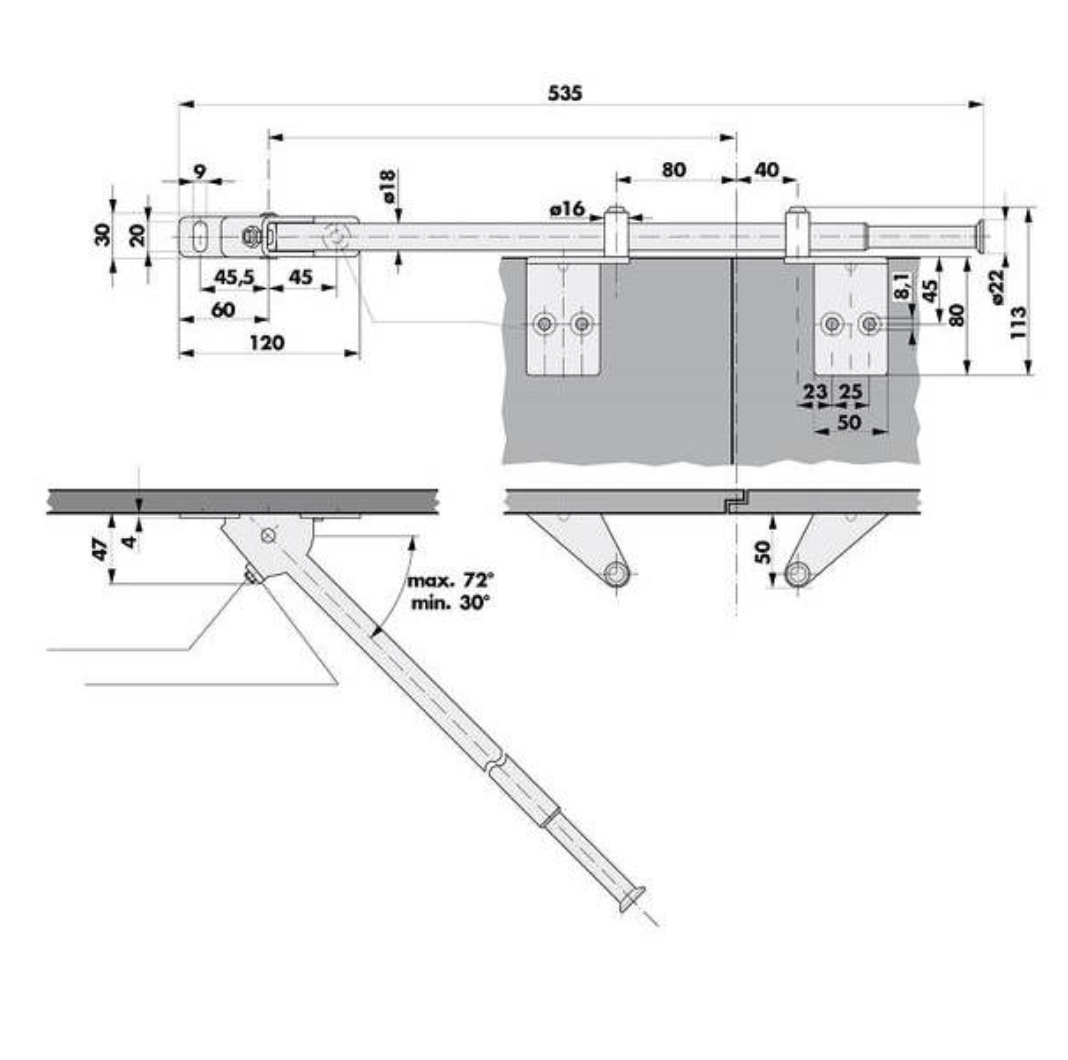

Dictator Schließfolgeregler SR 90

FSZ Basis Feststellanlagen-Zentrale Das FSZ Basis Feststellanlagen-Zentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom). Lieferumfang 1 Stück FSZ Basis Feststellanlagen-Zentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Konsole 143-S - Montage im Sturzbereich Die Hekatron Konsole K 143-S ist eine Sturzkonsole zur stabilen Befestigung von Rauchschalter-Sockeln im Sturzbereich von Hekatron-Feststellanlagen nach DIN EN 1155. Sie verlängert die Aufnahmeposition der Sockel 143 A (trocken) und 143 AF (Feuchtraum) so weit, dass der Rauchschalter in die DIBt-konforme Detektionsposition unterhalb der oberen Türzarge zentriert werden kann. Sturzkonsole für Hekatron-Rauchschalter im SturzbereichErweitert die Reichweite von Sockel 143 A und 143 AFRobuste Stahl-Konstruktion, weiß lackiert (RAL 9010)DIBt-konforme Detektionsposition nach DIN EN 1155Kompatibel zu allen 143er Sockeln (143 A, 143 AF) Technische Daten Spezifikation und Kompatibilität ArtikelHekatron Konsole K 143-S (3.510.232)FunktionSturzkonsole zur Verlängerung der AufnahmepositionMaterialStahl, weiß lackiert (RAL 9010)Kompatibel zuSockel 143 A (trocken), Sockel 143 AF (feucht)Norm-KontextFeststellanlagen nach DIN EN 1155, DIBt-konformAlternativeK 143-K Kragarmkonsole für Räume über 5 m HöheHerstellerHekatron Brandschutz Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen in normalen Türbau-Situationen mit tiefer liegenden Sturzbalken oder besonderen baulichen Gegebenheiten, in denen der Sockel 143 A oder 143 AF allein nicht in die DIBt-konforme Detektionsposition reicht. Die Sturzkonsole sorgt für die regelkonforme Montage nach DIN EN 1155 und DIN 14677. Für Räume über 5 m Höhe ist die Kragarmkonsole K 143-K die korrekte Wahl. Häufige Fragen Wann brauche ich die Konsole K 143-S?Bei tiefer liegenden Sturzbalken oder besonderen baulichen Situationen, in denen der Sockel 143 A bzw. 143 AF allein nicht in die DIBt-konforme Detektionsposition unterhalb der Türzarge reicht.Was ist der Unterschied zur K 143-K?Die K 143-K ist eine Kragarmkonsole für Räume über 5 m Höhe (große Detektionsdistanz erforderlich). Die K 143-S ist die kürzere Sturzkonsole für normale Türsituationen.Welcher Sockel passt?Sockel 143 A (Hekatron-Artikel für trockene Räume) oder Sockel 143 AF (für Feuchträume). Der Melder rastet wie gewohnt von unten ein.Welche Normen gelten?Feststellanlagen werden nach DIN EN 1155 zugelassen, die jährliche Wartung erfolgt nach DIN 14677. Die DIBt-Zulassung der Hekatron-Anlage gilt nur bei normgerechter Montage – darum ist die korrekte Sturzkonsole entscheidend. Lieferumfang 1 Stück Konsole 143-S - Montage im Sturzbereich 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron Sockel 143 A (trocken)Hekatron Sockel 143 AF (feucht)Hekatron Konsole K 143-K (Kragarm)Alle Hekatron Feststellanlagen-Komponenten Passender Rauchschalter: Hekatron ORS 142 Optischer Rauchschalter.

Montagesockel 143 A - Rauchmelder Hekatron Das Montagesockel 143 A - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Montagesockel für Decken- oder Sturzmontage Für Rauchschalter ORS 142 und Thermoschalter TDS 247 Schutzart IP 42, Farbe weiß ähnlich RAL 9010 Mit integriertem Magnet zur Leitungsüberwachung Kabeleinführung max. 9 mm Montagesockel 143 A – Standard für trockene Räume Der Hekatron Sockel 143 A ist die Standard-Aufputzdose für die Hekatron-Rauch- und Thermoschalter. Er wird an Decke oder Sturz montiert; der Melder rastet von unten ein. Der eingebaute Magnet im Sockel aktiviert die integrierte Leitungsüberwachung des ORS 142 – sofern an der Zentrale die LÜ aktiv ist. Geeignet für trockene Innenräume. Für Feuchträume die 143 AF-Variante mit Dichtung wählen. Technische Daten EigenschaftWert MontageAufputz, Decke oder Sturz SchutzartIP 42 Kabeleinführungmax. 9 mm Durchmesser Magnet für LÜintegriert Farbeweiß, ähnlich RAL 9010 KompatibelORS 142, TDS 247, ORS 142 AT RetroFit Sockel 143 – Übersicht SockelMontageBereich 143 A (dieses Produkt)Aufputz Decke/Sturztrockene Räume 143 AFAufputz Decke/SturzFeuchträume 143 WWandtrockene Räume 143 UHUnterputz / Hohldecketrockene Räume Konsolen für hohe Räume Bei Räumen über 5 m Höhe oder bei hohen Decken-Sturz-Abständen reicht der Sockel allein nicht – dort werden Konsolen eingesetzt: Konsole K 143-S – Sturzmontage, robust Konsole K 143-K – Kragarmmontage über 5 m, Wandbefestigung Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum Sockel 143 A Wozu der Magnet im Sockel?Er aktiviert beim Einrasten des Melders die integrierte Leitungsüberwachung des ORS 142 – die Zentrale erkennt Fehler in der Verkabelung und meldet sie als Störung. Welche Melder passen?ORS 142, ORS 142 AT RetroFit und TDS 247. Sockel 143 A oder 143 AF?143 A für trockene Räume, 143 AF für Feuchträume mit Spritzwasser oder Kondensat. Wartung?Sockel ist wartungsfrei. Bei Meldertausch nach 8 Jahren bleibt der Sockel meist erhalten – wenn das Magnetset altert, gibt es Ersatz unter Magnetset Leitungsüberwachung VE10. Lieferumfang 1 Stück Montagesockel 143 A - Rauchmelder Hekatron 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

THM 439/335 Hekatron Türhaftmagnet Das THM 439/335 Hekatron Türhaftmagnet ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (mittlere Bauform) Auslegerlänge 335 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 32 cm: bei tieferer Türleibung, Sturzkasten oder Wandbeschlag. Auslegerhaftmagnet THM 439/335 Der Hekatron THM 439/335 ist die schwenkbare Version mit 335 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge335 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zum THM 439/335 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage. Lieferumfang 1 Stück THM 439/335 Hekatron Türhaftmagnet 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

ECO NEWTON TS-20 Gelenkarmschließer Türschließer mit Schließkraftgröße 2, 3 und 5 Der ECO NEWTON TS-20 Gelenkarmschließer hat die Schließkraftgrößen 2, 3 und 5 und ist nach EN 1154 A geprüft (für Türbreiten bis 1250 mm geeignet). Der Türschließer kann durch Umsetzen eingestellt werden. Der Endschlag wie auch die Schließgeschwindigkeit sind seitlich stufenlos einstellbar. Die Öffnungsdämpfung ist konstant, die Bauhöhe beträgt nur 41mm und der Türöffnungswinkel ist max. 180°. Für Band- und Bandgegenseite und DIN-L und DIN-R geeignet. Der Endschlag und die Schließgeschwindigkeit können stufenlos über Messingventile mit Feingewinde eingestellt werden. Bandseite: Normalmontage auf dem Türblatt. Bandgegenseite: Kopfmontage auf der Türzarge. Standardmäßige Auslieferung des Gelenkarmschließers mit Gelenkarm, mit Montageplatte. - Schließkraft: 2/3/5 abgestuft einstellbar - Türbreite: 1250 mm - Abmessungen: Länge: 243 mm   Bautiefe: 41 mm   Höhe: 56 mm - Band- / Bandgegenseite: geeignet - DIN L / R geeignet - Endschlag: stufenlos einstellbar - Schließgeschwindigkeit: stufenlos einstellbar - Oberfläche: Silber RAL 9006 - Gewicht: 1.320g - Öffnungsdämpfung: konstant - Für Feuer- und Rauchschutztüren geeignet - Inklusive Gelenkarm - ECO Aluminium-Designkörper mit vandalismussicherem ECOclic-Edelstahlcover. - Mit Montageplatte   Die Highlights des ECO NEWTON Türschließer TS-20 auf einen Blick: ECOunity: Das ECO Newton Türschließer-Portfolio bedient mit nur zwei Grundkörpern jede Türdimension. ECOclic: Das Edelstahlcover umschließt den Aluminiumkorpus mit der Kraft des Federstahls, so werden alle Einstellparameter verdeckt und sind sicher gegen unbefugten Zugriff. ECOmount: Die Montageplatte nach EN 1154 wird vom Türschließer komplett abgedeckt. ECOvalve: Einfache, hochpräzise und sichere Justierung aller Parameter des Schließvorgangs, diese kann mit einem handelsüblichen Inbusschlüssel getätigt werden. ECOcover 2: Optionale Edelstahlabdeckung für den ECO Newton Türschließer TS-20. ECOgreen: Die intelligente Konstruktion des Türschließers sowie der bewusste Materialeinsatz tragen wesentlich zur Schonung der Ressourcen bei. Montage des Gelenkarmschließers ECO NEWTON TS-20 Bandseite, Abbildung DIN-L-Tür, DIN-R spiegelbildlich: Normalmontage, Bandseite (Direktmontage ohne Montageplatte)   Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt erzielt. Bei der Schließkraft EN 5 ist ein zusätzliche Bohren notwendig.   Schließkraftdiagramm ECO Newton TS-20, Bandseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 180° - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° -0°. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden. HINWEIS: Bei Kopfmontage/Bandgegenseite ist die Öffnungsdämpfung außer Funktion. Der Türstopper ist als Öffnungsbegrenzung zu setzen!       Montage des Gelenkarmschließers ECO NEWTON TS-20 Bandseite, Abbildung DIN-R-Tür, DIN-R spiegelbildlich: Kopfmontage, Bandgegenseite (Direktmontage ohne Montageplatte)   Schließkraftgrößen: Die unterschiedlichen Schließkraftgrößen werden durch ein Umsetzen des Türschließers auf dem Türblatt erzielt. Bei der Schließkraft EN 5 ist ein zusätzliche Bohren notwendig.   Schließkraftdiagramm ECO Newton TS-20, Bandgegenseite Schließgeschwindigkeit Die Schließgeschwindigkeit ist in dem Bereich von 170°* - 0° stufenlos einstellbar. Endschlag Im Endschlag wird die Schließgeschwindigkeit erhöht, und dadurch auch die Schließkraft zum sicheren Schließen der Tür. Der Endschlag hat einen Wirkungswinkel von 10° -0°. Öffnungsdämpfung Die Öffnungsdämpfung reduziert die Öffnungsgeschwindigkeit des Türschließers ab 70°, daurch wird das Aufschlagen der Tür verhindert. Die Dämpfungskraft ist konstant und kann nicht eingestellt werden. HINWEIS: Bei Kopfmontage/Bandgegenseite ist die Öffnungsdämpfung außer Funktion. Der Türstopper ist als Öffnungsbegrenzung zu setzen! * Variiert je nach Türdicke und Bandtyp           Lieferumfang 1 Stück Gelenkarmtürschließer ECO Newton TS 20 📖 Ratgeber zum Thema Sie finden im Türschließer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
