Dorma TS 99 FL Freilauftürschließer EN 2-5 Normalmontage silber
796,07 €*
inkl. MwSt
668,97 €
zzgl. MwSt
Lieferzeit 15-20 Werktage
Produktinformationen "Dorma TS 99 FL Freilauftürschließer EN 2-5 Normalmontage silber"
Dorma TS 99 FL Freilauftürschließer EN 2-5, Normalmontage, silber
- Freilauftürschließer mit Gleitschiene für die Normalmontage (Türblattmontage) auf der Bandseite
- Freilauffunktion ab einem Türöffnungswinkel > 0°
- Schließkraft EN 2-5 stufenlos einstellbar, Türflügel bis 1.250 mm
- 24 V DC, als Feststellanlage nur mit Rauchmeldezentrale
- Oberfläche silber (P600)
Produktbeschreibung
Der Dorma TS 99 FL ist ein Gleitschienen-Türschließer von dormakaba im Contur Design mit Freilauffunktion. Ab einem Türöffnungswinkel von mehr als 0° ist die Tür frei beweglich: beim Öffnen wirkt nur der Widerstand der Türbänder, die Tür wird nicht automatisch geschlossen. Im Brandfall oder bei Stromausfall schließt der Dorma TS 99 FL die Tür sicher.
Technisch ist der Dorma TS 99 FL eine Feststellvorrichtung. Zur Feststellanlage wird er erst zusammen mit einem Rauchmeldesystem, zum Beispiel einer Rauchmeldezentrale, die ihn mit 24 V Gleichstrom versorgt und im Alarmfall stromlos schaltet.
Einsatzgebiet sind Feuer- und Rauchschutztüren sowie Türen in Altenheimen, Behindertenzentren und Krankenhäusern. Weil der Freilauf schon ab 0° greift, eignet sich der Dorma TS 99 FL auch für Türen, deren Öffnungswinkel zum Beispiel auf 90° begrenzt ist. Für das barrierefreie Bauen nach DIN 18040 ist er bis 1.250 mm Türbreite ausgelegt.
Diese Ausführung (Artikelnummer 53320201) ist für die Normalmontage auf der Bandseite bestimmt und laut Dorma Preisliste auch in Kopfmontage auf der Bandgegenseite einsetzbar. Die Gleitschiene ist im Lieferumfang.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Schließkraft | EN 2-5, stufenlos einstellbar |
| Türflügelbreite | bis 1.250 mm, auch an Feuer- und Rauchschutztüren |
| Freilauffunktion | ab Türöffnungswinkel > 0° |
| Schließgeschwindigkeit | über Ventil stufenlos einstellbar |
| Endschlag | über Ventil stufenlos einstellbar, 7° bis 0° |

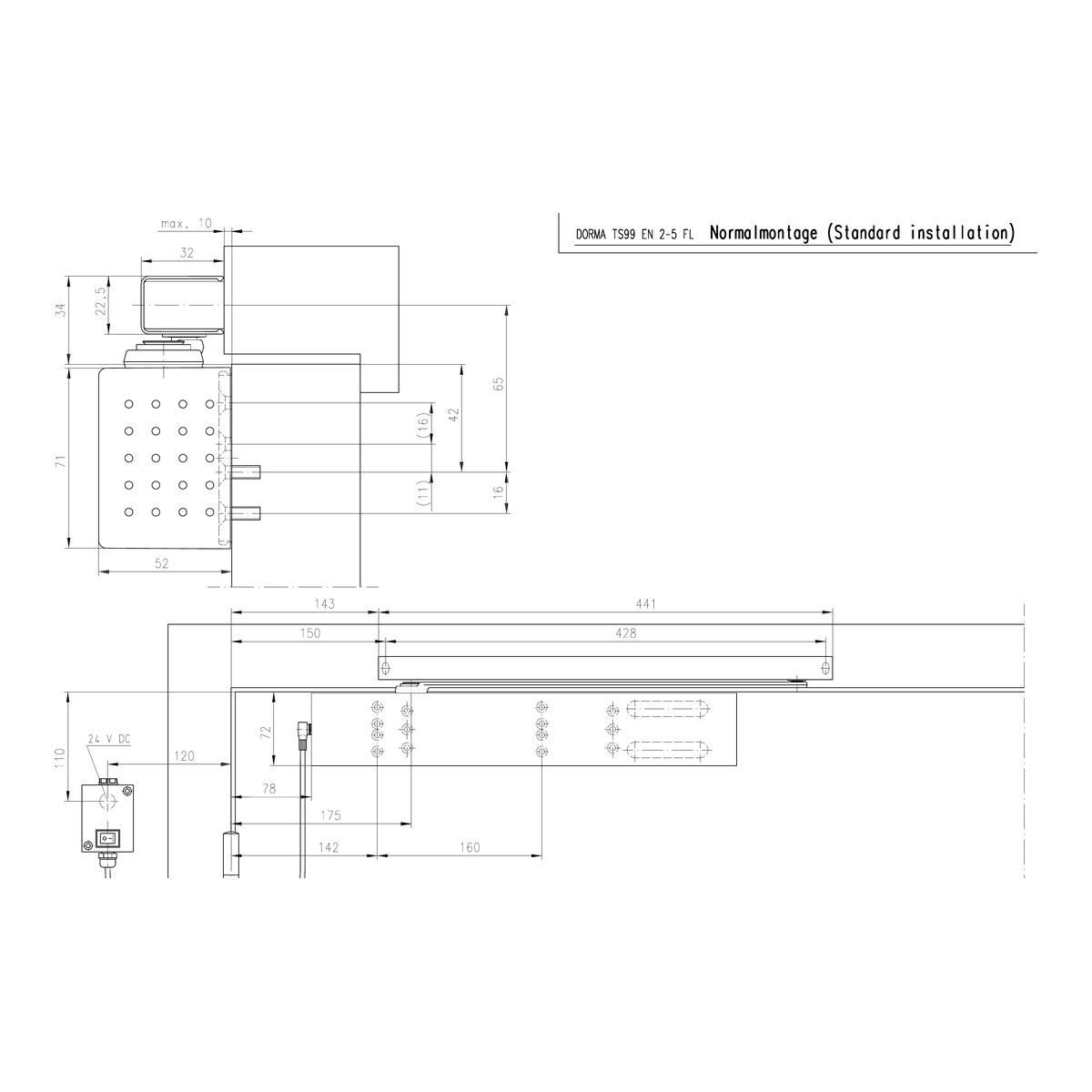

| Abmessungen Schließkörper (L × T × H) | 413 × 52 × 71 mm |
| Betriebsspannung | 24 V DC ± 15 % |
| Leistungsaufnahme | 2 W |
| Montageplatte | inklusive, nicht sichtbar, Bohrbild nach DIN EN 1154 Beiblatt 1 |
| Verschraubung | nicht sichtbar |
| DIN-Richtung | gleiche Ausführung für DIN-L und DIN-R |
| Oberfläche | silber (P600) |
| Artikelnummer / GTIN | 53320201 / 4021226838358 |
Freilauf und Feststellanlage
Der Dorma TS 99 FL hält die Tür nicht an einem festen Punkt offen, sondern gibt sie im ganzen Freilaufbereich frei. Damit daraus eine Feststellanlage wird, gehören dazu:
- Rauchmeldesystem: eine Rauchmeldezentrale, die den Türschließer mit 24 V DC versorgt. In Verbindung mit Freilauftürschließern TS 99 FL muss sie auf Hand-Reset umgestellt sein.
- Weitere Melder: als Zweit- und Drittmelder lässt sich der Dorma RM-N an allen dormakaba Feststellanlagen verwenden.
- Handauslösetaster: nach den Richtlinien des DIBt für Freilauftürschließer vorgeschrieben. Der Taster muss rot sein, die Aufschrift „Tür schließen“ tragen, in unmittelbarer Nähe der Tür sitzen und darf von der offenen Tür nicht verdeckt werden.
Der maximale Türöffnungswinkel ist häufig größer als der verfügbare Freilaufbereich. Nach dem Einbau ist eine Abnahmeprüfung vorgeschrieben.
Montagehinweise
- Normalmontage (Türblattmontage) auf der Bandseite, alternativ Kopfmontage auf der Bandgegenseite.
- Bei Sturzmontage verlangt dormakaba einen Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür.
- DIN-L und DIN-R mit derselben Ausführung.
- Spannungsversorgung 24 V DC über die Rauchmeldezentrale.
Barrierefreiheit
Der Dorma TS 99 FL ist barrierefrei nach DIN 18040 bis 1.250 mm Türbreite. Durch den Freilauf wirkt beim Öffnen nur der Widerstand der Türbänder, das erleichtert das Begehen stark frequentierter Türen.
Normen und Zulassungen
- DIN EN 1154: Schließen aus 180° Türöffnung Klasse 4, Dauerfunktion 500.000 Zyklen Klasse 8, Türschließergröße EN 2-5, Feuer- und Rauchschutztüren Klasse 1, Sicherheit Klasse 1, Korrosionsbeständigkeit Klasse 3
- DIN EN 1155 (Feststellvorrichtung): Anwendungsklasse 3, Feststellungsgröße EN 3-5; geprüft und zertifiziert vom MPA NRW, Dortmund
- Feststellanlage geprüft nach DIN EN 14637
- Allgemein bauaufsichtlich zugelassen vom DIBt, Berlin, für die Verwendung in Feststellanlagen
- CE-Kennzeichnung für Bauprodukte, Fertigung nach DIN ISO 9001
Häufige Fragen
Funktioniert der Dorma TS 99 FL ohne Rauchmeldezentrale?
Als Feststellanlage nicht. Der Dorma TS 99 FL ist eine Feststellvorrichtung mit Freilauf und wird erst zusammen mit einem Rauchmeldesystem zur Feststellanlage. Die Rauchmeldezentrale versorgt ihn mit 24 V DC und schaltet ihn im Alarmfall stromlos, dann schließt die Tür.
Wie stelle ich den Dorma TS 99 FL ein?
Die Schließkraft ist stufenlos von EN 2 bis EN 5 einstellbar. Schließgeschwindigkeit und Endschlag stellen Sie jeweils über ein Ventil stufenlos ein, den Endschlag im Bereich 7° bis 0°.
Darf der Dorma TS 99 FL an Feuer- und Rauchschutztüren?
Ja. Er ist nach DIN EN 1154 Klasse 1 für Feuer- und Rauchschutztüren geprüft und vom DIBt für die Verwendung in Feststellanlagen zugelassen. Als Feststellvorrichtung nach DIN EN 1155 deckt er die Feststellungsgröße EN 3-5 ab. Eine Abnahmeprüfung ist vorgeschrieben, bei Sturzmontage zusätzlich ein Eignungsnachweis mit der jeweiligen Tür.
Welcher Handauslösetaster ist beim TS 99 FL nötig?
Nach den DIBt-Richtlinien braucht ein Freilauftürschließer einen Handauslösetaster. Er muss rot sein, die Aufschrift „Tür schließen“ tragen, in unmittelbarer Nähe der Tür sitzen und darf von der offenen Tür nicht verdeckt werden.
Was ist im Lieferumfang des Dorma TS 99 FL 53320201?
Der Türschließer mit Montageplatte und Gleitschiene in Silber (P600). Rauchmeldezentrale, Melder und Handauslösetaster sind nicht enthalten.
Lieferumfang
- 1 Stück Dorma TS 99 FL EN 2-5, Normalmontage, silber: Türschließer mit Montageplatte und Gleitschiene
