Dorma G-EMR Gleitschiene mit Feststellung 80°-140°

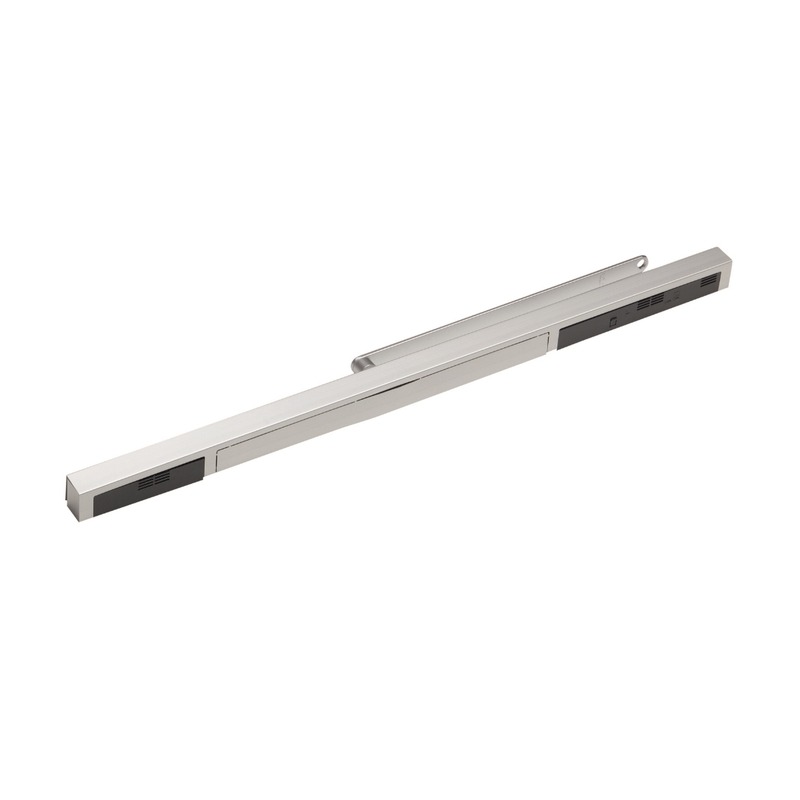

Dorma G-EMR — Gleitschiene mit Feststellung 80°-120° und integriertem RauchmelderEigenständige Feststellanlage in der GleitschieneFeststellpunkt 80°-120° — passend zu vorhandenen AnlagenIntegrierter optischer Rauchmelder (EN 54-7)Integriertes Netzteil — keine externe RMZ nötigGeeignet für Türbreiten bis 1.250 mmProduktbeschreibungDie Dorma G-EMR Gleitschiene 80°-120° ist eine bauaufsichtlich zugelassene, eigenständige Feststellanlage. Rauchmelder, Netzteil und elektromechanische Feststellung sind direkt in der Gleitschiene integriert — keine separate RMZ-Zentrale nötig. Die 120°-Variante eignet sich besonders zum Austausch in Bestandsanlagen, weil die Komponentenanordnung mit der älteren Bauform übereinstimmt.Vorteile auf einen BlickEigenständig — Keine separate Rauchmeldezentrale nötigAll-in-One Schiene — Rauchmelder + Netzteil + Feststellung in einer KomponentePassend zur Bestandsanlage — 120°-Variante für Austausch/ModernisierungAnschlüsse vorhanden — Externe Handauslösung + potenzialfreier WechslerErweiterbar — Deckenmelder, Funkmodul, weitere BedienelementeTechnische DatenFeststellpunkt80°-120°, stufenlos einstellbarTürbreiteBis 1.250 mmNetzspannung230 V AC ±10% / -15%, 50 HzInterne Spannung24 V DC (integriertes Netzteil)Ausgangsleistungmax. 9,8 WRauchmelderOptisch nach EN 54-7 (Streulicht)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CTürschließerDorma TS 93 (separat)Nutzungsdauer Rauchmelder8 Jahre (DIN 14677)Normen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 1154/1155 — Türschließer + FeststellvorrichtungenDIN EN 54-7 — Optischer RauchmelderDIN EN 14637 — Feststellanlagen für DrehflügeltürenDIN 14677 — Instandhaltung von FeststellanlagenDIN 18040-1/-2 — Barrierefreies BauenHäufige Fragen80°-120° oder 80°-140° wählen?Die 120°-Variante ist Standard und ideal beim Austausch in Bestandsanlagen (identische Anordnung). Die 140°-Variante (Art. 64070001) bietet größere Öffnungswinkel — Pflicht bei modernen Flucht- und Rettungswegen.Brauche ich eine separate RMZ?Nein. Die G-EMR ist eine eigenständige, bauaufsichtlich zugelassene Feststellanlage. Eine RMZ ist nur erforderlich, wenn Elektromagnete (EM 500) gesteuert werden.Welcher Türschließer passt?Der Dorma TS 93 (EN 2-5). Wird separat bestellt — die Komplettlösung ist als TS 93 EMR (Art. 64070001.43020001) erhältlich.Wann muss der Rauchmelder getauscht werden?Spätestens nach 8 Jahren gemäß DIN 14677. Getauscht wird die Rauchschalterplatine (Art. 9900064001300 / 64670000 als 10er-Pack) — Gehäuse und Netzteil bleiben erhalten. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: G-EMR 80°-140° (für größere Öffnungswinkel) (Art.-Nr. 64070001)

Dorma TS 93 EMR — Komplette Feststellanlage mit Türschließer und RauchmelderKomplettsystem: TS 93 Türschließer + G-EMR-Schiene mit RauchmelderEigenständige Feststellanlage, DIBt-zugelassenEasy-Open: bis 40 % weniger ÖffnungskraftSchließkraft EN 2-5, Türbreite bis 1.250 mmFeststellbereich 80°-140°, stufenlosProduktbeschreibungDas Dorma TS 93 EMR ist die fertige Komplettlösung: Türschließer und elektromechanische Feststellung mit integriertem Rauchmelder in einer Lieferung. Bauaufsichtlich als eigenständige Feststellanlage zugelassen — ohne externe Rauchmeldezentrale (RMZ). Für Feuer- und Rauchschutztüren bis 1.250 mm Türbreite.Vorteile auf einen BlickKomplettpaket — Türschließer + Gleitschiene + Rauchmelder + Netzteil in einer LieferungEigenständig — Keine RMZ erforderlich — sofort einsatzfähigEasy-Open — 40 % weniger Kraftaufwand beim Öffnen — BarrierefreiheitPremium-Funktionen — Öffnungsdämpfung + Schließverzögerung serienmäßigModular erweiterbar — Deckenmelder RM-N, Funkmodul FM-AP optionalUniversal — DIN-L und DIN-R, Bauhöhe 30 mmEN-Klassen und TürbreitenEN-KlasseTürbreite max.Empfohlene AnwendungEN 2850 mmSchmale BrandschutztürenEN 3950 mmStandardtürenEN 41.100 mmBreite InnentürenEN 51.250 mmBreite BrandschutztürenTechnische DatenSchließkraftEN 2-5, stufenlos einstellbarTürbreite max.1.250 mmÖffnungswinkel max.180°Feststellpunkt80°-140°, stufenlosAnschlussspannung230 V AC ±10%/-15%, 50 HzInterne Spannung24 V DCAusgangsleistungmax. 9,8 WLeistungsaufnahme EMF1,4 WRauchmelderIntegriert, optisch (EN 54-7)Bauhöhe Verkleidung30 mmNutzungsdauer Rauchmelder8 Jahre (DIN 14677)LieferumfangTS 93 EN 2-5 + G-EMR 140° Gleitschiene + Verkleidung + BefestigungsmaterialNormen & ZulassungenDIBt Z-6.500-2372 — Bauartgenehmigung FeststellanlageDIN EN 1154 — TürschließerDIN EN 1155 — FeststellvorrichtungenDIN EN 54-7 — Optischer RauchmelderDIN EN 14637 — Feststellanlagen DrehflügeltürenDIN 14677 — InstandhaltungDIN 18040-1/-2 — Barrierefreies BauenWartung nach DIN 14677IntervallMaßnahmeDurchführungMonatlichFunktionsprüfung mit PrüfgasBetreiber (nach Einweisung)VierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen)BetreiberJährlichFachprüfung nach DIN 14677Sachkundige FachkraftAlle 8 JahrePflichtaustausch RauchschalterplatineSachkundige FachkraftHäufige FragenWas enthält das Komplettset?Türschließer Dorma TS 93 (EN 2-5) mit Montagekonsole, G-EMR 140° Gleitschiene mit EMF-Einheit, Rauchschalterplatine und Netzteilplatine, Verkleidung mit Endkappen, Montagematerial.Worin unterscheidet sich das TS 93 EMR vom TS 93 EMF?Das EMR enthält einen integrierten Rauchmelder — es ist eine eigenständige Feststellanlage. Das EMF (ohne Rauchmelder) benötigt eine externe Rauchmeldezentrale (RMZ) zur Steuerung.Wann sind zusätzliche Deckenmelder Pflicht?Wenn der Sturzabstand (Sturzunterkante zu Deckenunterfläche) über 1 m beträgt. Dann zwei RM-N Deckenmelder montieren und DIP-Schalter 3 auf ON setzen.Lässt sich das System auf Funk umstellen?Für die kabellose Erweiterung wird das Funkmodul FM-AP (Art. 57290001) angeschlossen — es ergänzt RM-F Funkrauchmelder und HT-F Funkhandtaster.Eignet sich das System für 2-flügelige Türen?Nein, das TS 93 EMR ist die 1-flügelige Lösung. Für 2-flügelige Brandschutztüren ist das TS 93 GSR-EMR die richtige Wahl (Schließfolgeregler + Rauchmelder). 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Dorma G-EMR 80°-140° Gleitschiene (Einzelne Schiene ohne TS 93) (Art.-Nr. 64070001)

Dorma Rauchschalterplatine G-EMR — Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil — Eine Platine — drei AnlagentypenWirtschaftlich — Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation — 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose — 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter — Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe — Ruhestromprinzip — sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand — manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 54-7 — Optischer RauchmelderDIN 14677 — Instandhaltung FeststellanlagenDIN EN 14637 — Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen — 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren — Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler — Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip — bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt — auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen. 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR — 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

Dictator Türdämpfer V 1600 F - Brandschutz Das Dictator Türdämpfer V 1600 F - Brandschutz ist ein Original-Bauteil aus dem Sortiment Dictator Türschliesstechnik. Anwendungsbereich: Türdämpfer, Türschließer und Feststellanlagen-Zubehör in Wohn-, Gewerbe- und Industriebauten. Kurz & KnappTürdämpfer für Brandschutztüren – V 1600 F mit Brandschutz-EignungSchließkraft 80 N – StandardausführungAllgemeine bauaufsichtliche Zulassung Z-6.100-2502 (DIBt) für den V 1600Für auf-, gleich- und zurückliegende DrehtürenTürdämpfer Dictator V 1600 F – BrandschutzDer Dictator V 1600 F ist die Brandschutz-Variante des bewährten V 1600. Die Konstruktion ist auf den Einsatz an T30/T90 Feuerschutz- und Rauchschutztüren ausgelegt – die allgemeine bauaufsichtliche Zulassung Z-6.100-2502 dokumentiert die Eignung als Türschließmittel im Sinne der jeweiligen Türprüfungen (Details siehe Hersteller-Zulassungstext).Technisch arbeitet der V 1600 F wie der Standard-V 1600: progressive Silikonöl-Dämpfung, stufenlos einstellbare Schließgeschwindigkeit, Selbstanpassung an die Türlage. Die Schließkraft beträgt 80 N – passend zu Türgewicht und -größe.Vorteile Dictator V 1600Brandschutz-Eignung – V 1600 F ausgelegt für T30/T90 Feuerschutz- und RauchschutztürenAbZ Z-6.100-2502 – DIBt-Zulassung dokumentiert EignungSchließkraft 80 N – StandardausführungSelbstanpassung an Türlage – auf-/gleich-/zurückliegend ohne UmbauProgressive Silikonöl-Dämpfung – stufenlos einstellbare SchließgeschwindigkeitTechnische Daten Dictator V 1600EigenschaftWertModellDictator V 1600 F (Brandschutz-Variante)Brandschutz-ZulassungAbZ Z-6.100-2502 (V 1600 Reihe)TürartDrehtüren DIN links und rechtsTürlageauf-, gleich- und zurückliegendSchließkraft80 NDämpfungscharakteristikprogressivSchließgeschwindigkeitstufenlos einstellbarDämpfungsmediumSilikonölMaterialStahl, Aluminium (Haken)LieferumfangTürdämpfer V 1600 F + Haken + BefestigungsschraubenHersteller-Artikelnummer02.01.04 / Z-6.100-2502 Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Türdämpfer, Türschließer und Feststellanlagen-Zubehör in Wohn-, Gewerbe- und Industriebauten. Dictator-Komponenten aus Bayern (Standard-Hydraulik oder elektromechanisch) werden eingesetzt in Brandschutz- und Rauchschutztüren nach DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung) sowie als Aufzug-Türdämpfer und Soft-Close-Beschläge im hochwertigen Türbau. Häufig gestellte FragenWelchen Unterschied gibt es zum Standard V 1600?Der V 1600 F ist die Brandschutz-Variante mit dokumentierter Zulassung Z-6.100-2502. Die Funktionsweise ist identisch zum V 1600. Im Brandschutz-Einsatz ist nur der V 1600 F nachweisbar zugelassen.Reicht die Bescheinigung für den Bauantrag aus?Die AbZ Z-6.100-2502 ist beim Hersteller verfügbar (`Daten/PDF/Dictator/sonstiges/AbZ-Z-6.100-2502-V-1600.pdf` lokal). Für den Bauantrag bitte die aktuelle Version direkt beim DIBt oder Dictator anfordern. Welche Normen erfüllen Dictator-Komponenten?Dictator-Türschließer und Feststellanlagen-Zubehör entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Türdämpfer und Aufzug-Türdämpfer sind nach internen Hydraulik-Standards ausgelegt. Hergestellt in Bayern. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. 📖 Ratgeber zum Thema Sie finden im Türdämpfer Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Dictator TürschliesstechnikDictator TürschließerDictator Feststellanlagen-Zubehör

Locinox LAKZ 5i5i — LocinoxSchwimmbadtore (50×50 mm Profile). Aluminium-Gehäuse, Edelstahl-Mechanismus, 23 mm Tiefenverriegelung. 500.000 Zyklen, 3 Jahre Garantie. Schwimmbadtorschloss — Locinox LAKZ 5i5i — speziell für 50×50 mm ProfileMit KIDLOC Sicherheitsknauf für KindersicherheitEdelstahl-Rollriegel mit RädchenRAL 9010 Weiß — passend zu Pool-UmrandungenKonstruiert für Schwimmbadnorm NF P90-306Polyamid-Gehäuse + Edelstahl-Mechanismus23 mm Tiefenverriegelung500.000 Zyklen, 3 Jahre GarantieRobuste Edelstahl-Verriegelung trotz weißem Polyamid-Gehäuse Funktion und EinsatzgebietDas Locinox LAKZ 5i5i ist ein Schwimmbadtore (50×50 mm Profile)-Schloss aus Aluminium-Gehäuse mit Edelstahl-Mechanismus. Ein massiver Edelstahl-Schlossriegel mit 23 mm Tiefenverriegelung garantiert eine sichere Schließung. Das elektrostatisch lackierte Schlossgehäuse besteht den h ISO-9227 Salzsprühnebeltest — geeignet auch für Küstennähe, Streusalz-Umgebung und industrielle Atmosphäre. Die 4-Loch-Quick-Fix-Montage mit nur 2 Inbusschrauben macht den Einbau schnell und präzise; für die exakte Bohrung empfiehlt Locinox die DRILLFIX-Bohrschablone.Einsatzbereich: Schwimmbadtore (50×50 mm Profile). 500.000 Öffnungs-/Schließzyklen geprüft, 3 Jahre Garantie nach Online-Registrierung. Kernstärken im ÜberblickSpeziell für 50×50 mm Quadratprofile — Die 5i5i-Variante (5×5 inch ≙ ca. 5×5 cm) ist auf 50 mm Vierkantprofile abgestimmt — die häufigste Schwimmbad-Tor-Größe.Kindersicher nach NF P90-306 — Norm-konformer KIDLOC-Knauf verhindert selbständiges Öffnen durch kleine Kinder.Edelstahl-Rollriegel — leichtgängiges Schließen — Auch im Eifer eines Sommer-Tages rastet der Riegel sicher ein.Weiß RAL 9010 — Klassische Pool-Farbe — passt zu Weiß-PVC-Profilen und zur Pool-Umrandung.Polyamid-Gehäuse + Edelstahl innen — Außen wartungsarm und korrosionsfest, innen massive Verriegelung. Technische DatenEigenschaftWertHerstellerLocinox BelgiumSerieLAKZ 5i5iSchloss-TypSchwimmbadtorschloss — KindersicherNorm-BezugKonstruiert für Schwimmbadnorm NF P90-306Profil50×50 mm QuadratSicherheitsknaufKIDLOCRollriegelEdelstahl mit RädchenSchlossriegelEdelstahl, 23 mm HubRiegelabstand60 mmGehäusePolyamidFarbeRAL 9010 WeißMechanismusEdelstahlÖffnungswinkel180°Zertifizierung500.000 Zyklen, 3 Jahre Garantie Erhältliche ProfilbreitenProfilbreiteVierkantRund50×50 mmVierkant— Passende Anschläge & ZubehörEmpfohlene AnschlägeSMKL QF — Schwimmbad-AnschlagSKRZ — Polyamid-AnschlagPassendes Zubehör & kompatible ProdukteKIDLOC — Im LieferumfangROLLTOP — Aushebesicherung empfohlenTWIST40 (40 mm) — Wenn 40 mm Profile vorhanden — alternative SchwimmbadlösungLAKZ P1 WSI — Wenn 40 oder 50 mm Profile — flexible Schwimmbadlösung Prüfungen & Garantie500.000 Zyklen getestet3 Jahre Garantie nach Online-Registrierung bei LocinoxHergestellt in Belgien Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Industrie- und Sicherheits-Drehtore in Gewerbe, Logistik und Privatbereich. Locinox-Komponenten sind Premium-Tortechnik aus Belgien – feuerverzinkter Stahl oder Edelstahl, getestet auf hohe Zyklenzahl und Außentauglichkeit. Eingesetzt mit Schließsystemen nach DIN EN 12209 (Einsteckschlösser), DIN EN 1303 (Profilzylinder), DIN EN 179 (Notausgang) und DIN EN 1125 (Panik). 3 Jahre Locinox-Garantie nach Online-Registrierung. Häufige FragenWas bedeutet 5i5i?5×5 Inch — abgekürzt 5i5i — entspricht 50×50 mm Quadratprofil. Eine der häufigsten Profilgrößen für Schwimmbadtore.Was unterscheidet LAKZ 5i5i von LAKZ P1 WSI?5i5i ist auf 50 mm Profil festgelegt und in Weiß RAL 9010. P1 WSI gibt es in 40 oder 50 mm Profil und in 6 Farben. Beide kindersicher nach NF P90-306.Ist es kindersicher?Ja — konstruiert für Schwimmbadnorm NF P90-306. KIDLOC-Knauf im Lieferumfang.Welche Anschläge passen?SMKL QF oder SKRZ — typische Schwimmbad-Anschläge.Welche Garantie?3 Jahre, 500.000 Zyklen. Welche Garantie und Herkunft hat das Locinox-Produkt?Locinox produziert in Belgien mit hohen Fertigungsstandards. 3 Jahre Garantie nach Online-Registrierung bei Locinox. Alle Komponenten werden auf hohe Zyklenzahl und Außentauglichkeit getestet – Standard für gewerbliche Tortechnik. 📖 Ratgeber zum Thema Sie finden im Türbeschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Locinox Industrie-TortechnikLocinox TorbänderLocinox Torschließer
