LED-Anzeigen und Störungscodes an Feststellanlagen

Die LED an einem Rauchschalter oder einer Feststellanlagen-Zentrale zeigt den Zustand der Anlage: Betrieb, Alarm, Störung oder Verschmutzung. Die Farben ähneln sich zwischen den Herstellern, die Bedeutung im Einzelnen aber nicht. Deshalb finden Sie hier die Anzeigen je Gerät, so wie sie in den Montageanleitungen von Hekatron, GEZE und dormakaba stehen, jeweils mit der Maßnahme, die der Hersteller nennt.

Lesen Sie zuerst die Bezeichnung auf dem Gerät ab: Rauchschalter über der Tür, Zentrale daneben oder Melder an der Decke. Danach Farbe und Muster. Wartung, Abnahme und Austausch gehören in die Hand einer Fachkraft. Einfache Kontrollen darf laut Hekatron auch eine eingewiesene Person übernehmen.

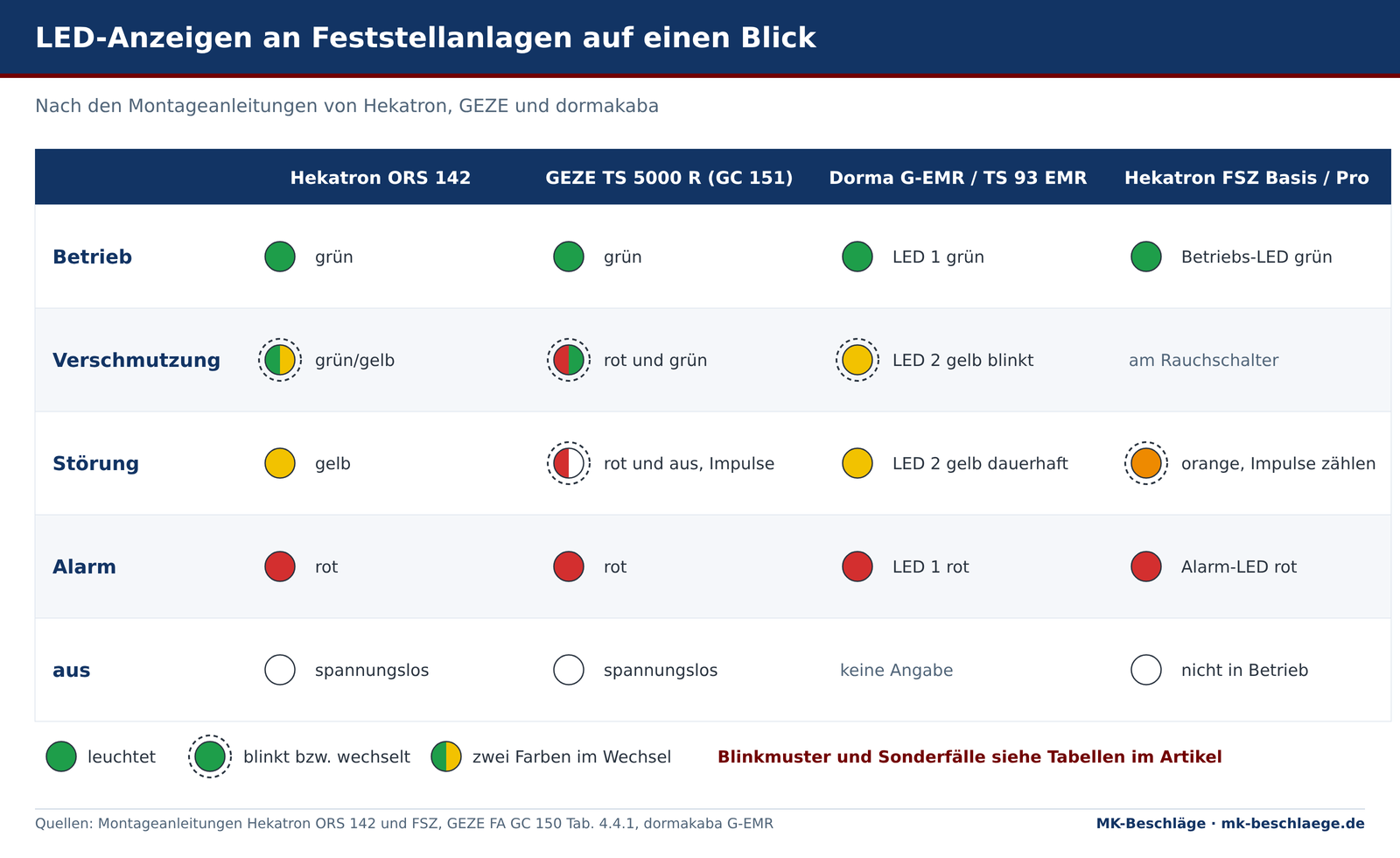

Die wichtigsten Anzeigen im Vergleich. Blinkmuster und Sonderfälle stehen in den Tabellen je Gerät.

Hekatron Rauchschalter ORS 142, ORS 142 W, ORS 142 AT und TDS 247

Die Montageanleitungen des ORS 142, des Sturzrauchschalters ORS 142 W, des ORS 142 AT RetroFit und des ORS 142 W AT nennen dieselben Anzeigen:

Leicht und stark verschmutzt unterscheiden sich nur im Blinkmuster, das Hekatron als Grafik abbildet. Das Planungshandbuch beschreibt die Verschmutzung als „Grün-Gelb blinkend“. Hekatron rät, bei „stark verschmutzt“ den Rauchschalter auszutauschen, um Falschalarme zu vermeiden.

Beim Thermo-Differential-Schalter TDS 247 bedeutet grün/gelb etwas anderes: unzulässig niedrige Temperatur unter -20 °C oder eine Revisionsanzeige bei erhöhter Temperatur (Voralarm). Gelb ist Störung, rot Alarm.

Hekatron Zentralen FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt

Die FSZ Basis und die FSZ Pro haben drei LEDs: Betrieb (grün), Störung (orange) und Alarm (rot). Blinkt eine LED, beginnt die Sequenz immer mit einem Impuls von 1,5 Sekunden, danach folgen kurze Impulse von 0,5 Sekunden. Die kurzen Impulse zählen Sie.

Bei Alarm und Störung schalten Relais und Haftmagnet ab, die Tür schließt. Über den Resettaster wird bei aktiviertem Alarmspeicher ein Alarm oder eine Störung zurückgesetzt.

Die FSZ Kompakt und die RSZ Kompakt zeigen ihren Zustand über eine Statusanzeige:

Am Rauchschalter ORS 142 W-RSZ der RSZ Kompakt bedeutet grün mit kurzen Wechseln nach gelb eine leichte Verschmutzung, ein Wechsel zwischen grün und gelb eine starke Verschmutzung oder die Austauschanzeige.

Hekatron Funksystem ORS 155 F

Beim ORS 155 F Funkset zeigt das Funksystem seinen Zustand mit Grün, Orange und Rot in verschiedenen Blinkmustern. Im Betrieb gilt:

Im Service-Modus zeigt jedes Funkgerät seinen eigenen Status, unter anderem: orange/grün/orange alle 6 s für eine schwache Batterie eines Teilnehmers, orange/grün/rot für einen ORS 155 F mit 8 Jahren Betriebszeit und orange/rot/rot für eine verschmutzte Messkammer. In beiden letzten Fällen nennt Hekatron: ORS austauschen.

GEZE TS 5000 R und Sturzrauchschalter GC 151

Beim GEZE TS 5000 R, und bei der R-ISM-Gleitschiene sitzt der Rauchschalter in der Gleitschiene. Sein Raucherkennungsteil ist der GC 151. Die Tabelle aus dem GEZE-Anschlussplan FA GC 150:

* Nur bei aktiver Leitungsüberwachung (Jumper J3). GEZE zeichnet die Muster als Impulsdiagramm: kurze rote Impulse für die Verschmutzungswarnung, ein gleichmäßiger Wechsel von rot und grün für die erreichte Grenze, die einzelnen Fehler mit 1, 2, 3 oder 5 roten Impulsen. Laut den Montageanleitungen von TS 5000 R und GEZE RSZ 7 leuchtet die Betriebsanzeige bei der Inbetriebnahme grün, nach Druck auf die Resettaste ca. 4 Sekunden gelb, die Tür läuft zu, danach wieder grün. Der Anschlussplan FA GC 150 nennt für die Prüftaste ca. 10 Sekunden gelb. Wie die Anlage angeschlossen wird, steht im Artikel zu den GEZE-Anschlussplänen.

GEZE Deckenmelder und Funk: GC 152, GC 172, GC 171

• GC 152: LED aus ist Normalbetrieb, rot ist Alarm.
• GC 172 (Funk): Im Betrieb ist die LED ebenfalls aus. Rot blinkend (0,5 s ein, 0,5 s aus) ist Alarm. Orange oder grün kurz blinkend im 5-Sekunden-Takt meldet eine entladene Batterie, dann werden laut GEZE beide Batterien getauscht.
• GC 171 (Funkmodul): Je Funkgerät blinkt eine LED grün, gelb oder rot für gute, ausreichende oder schlechte Verbindung. Gelb meldet eine niedrige Batterieladung. Rot/grün kurz bedeutet Verschmutzung als Warnung, der Funkrauchmelder sollte getauscht werden. Rot/grün lang bedeutet die Verschmutzungsgrenze, er muss getauscht werden.

Dorma TS 93 EMR und G-EMR (dormakaba)

Die Rauchmeldezentrale RMZ im TS 93 EMR und in der G-EMR-Gleitschiene hat zwei Leuchtdioden. Die Bedeutung steht in der dormakaba-Montageanleitung der G-EMR:

Die Austauschfrist für die Rauchschalterplatine G-EMR zeigt dormakaba über LED 2 dauerhaft an. Eine fällige Wartung wird nach der Prüfung durch eine Fachkraft quittiert: Die LED blinkt und geht dann aus. Staubablagerungen im Rauchmelder können laut dormakaba zu Fehlauslösungen führen.

Verschmutzung und Austauschanzeige

Ein Rauchschalter misst Rauch in einer Messkammer. Setzt sich dort Staub ab, steigt die Gefahr von Fehlauslösungen, und die Anlage meldet das. Hekatron unterscheidet leicht und stark verschmutzt und rät bei stark verschmutzt zum Austausch. GEZE unterscheidet eine Warnung, bei der der Rauchschalter getauscht werden sollte, und die Grenze, bei der er getauscht werden muss. Beim GEZE GC 151 ist die Tür an der Grenze nicht mehr feststellbar.

Unabhängig von der Verschmutzung haben die Rauchschalter eine begrenzte Einsatzzeit. Hekatron schreibt in der Anleitung des ORS 142, die Tauschzyklen gebe die DIN 14677-1 vor, der ORS 142 solle demnach alle 8 Jahre ausgetauscht werden. Der ORS 155 F und die dormakaba-Zentrale zeigen das Erreichen dieser Frist selbst an. Passende Ersatzgeräte finden Sie in unserer Kategorie Feststellanlagen.
