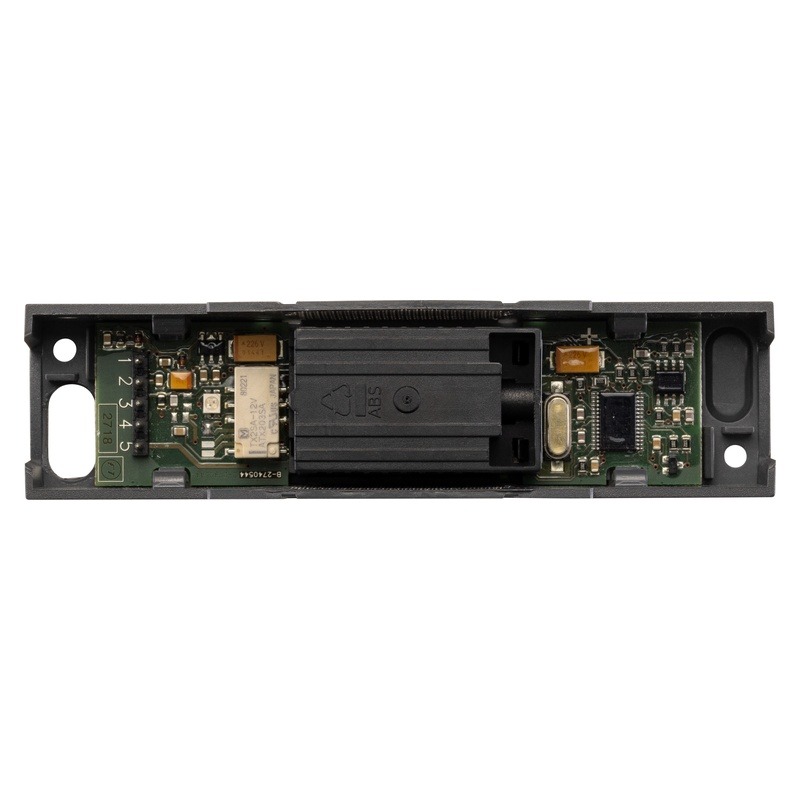

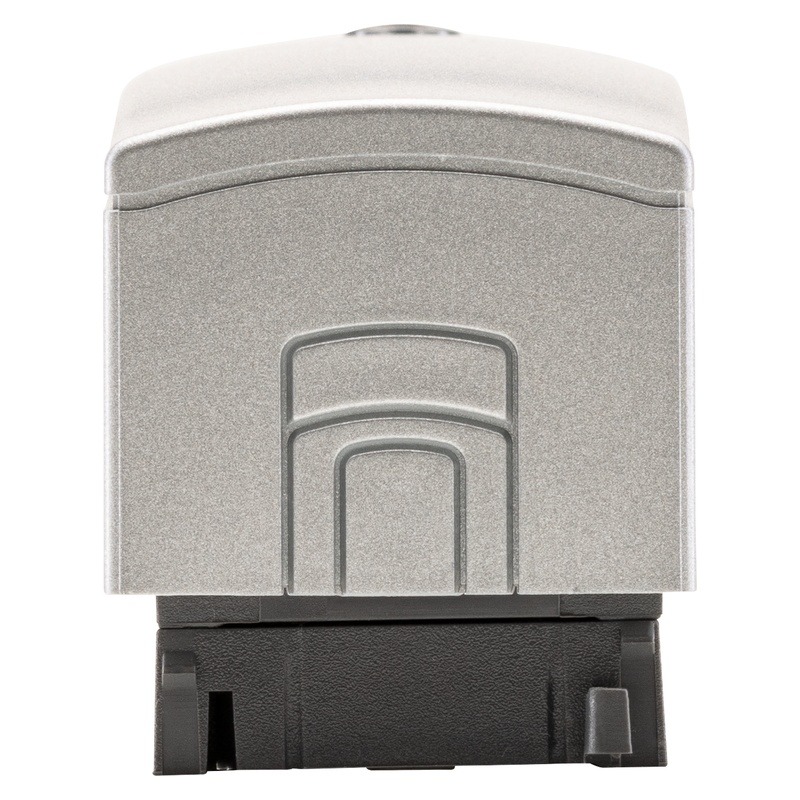

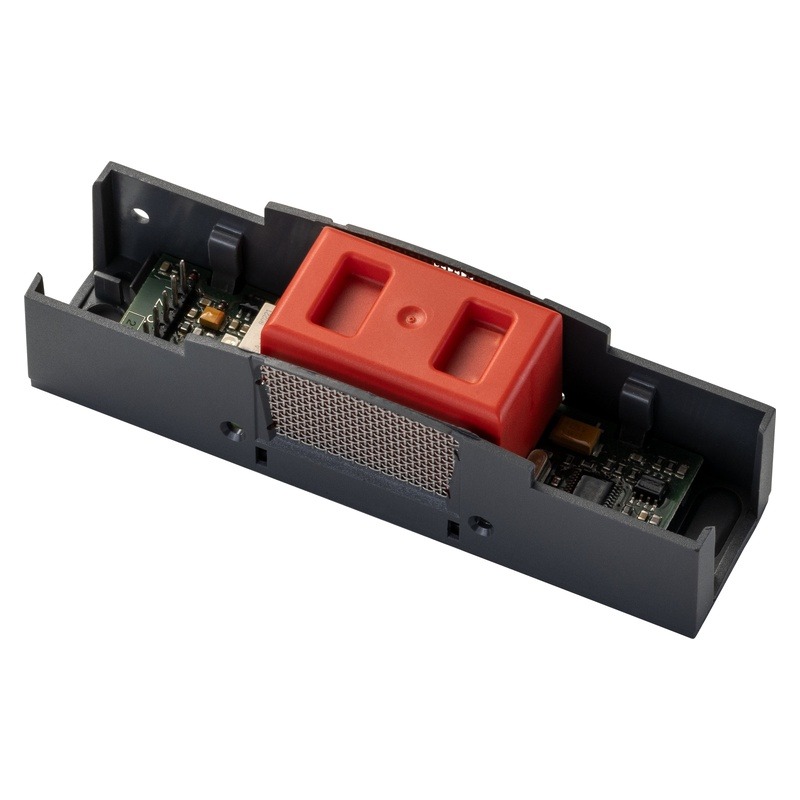

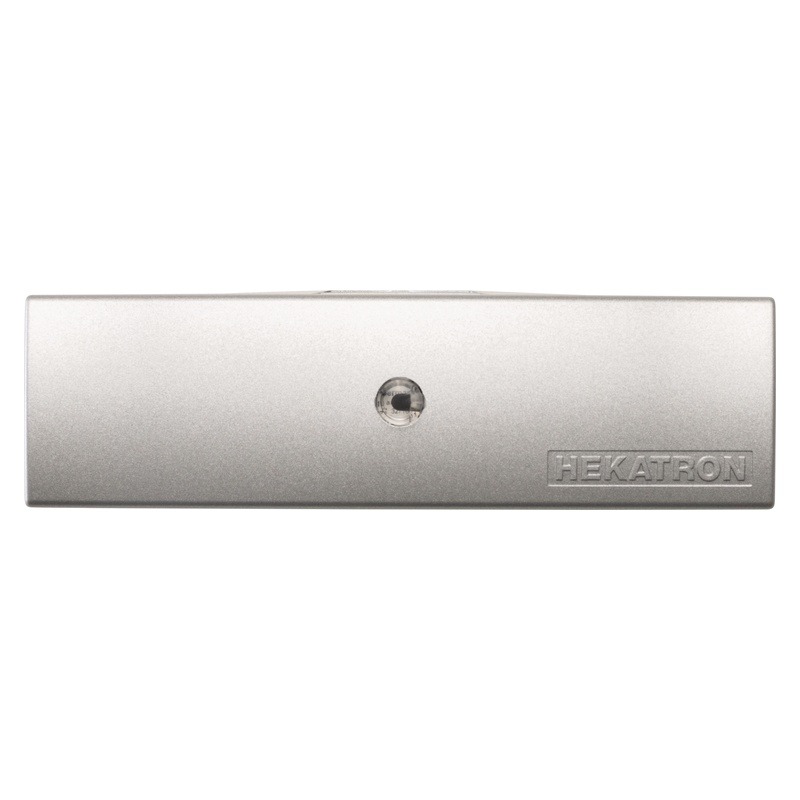

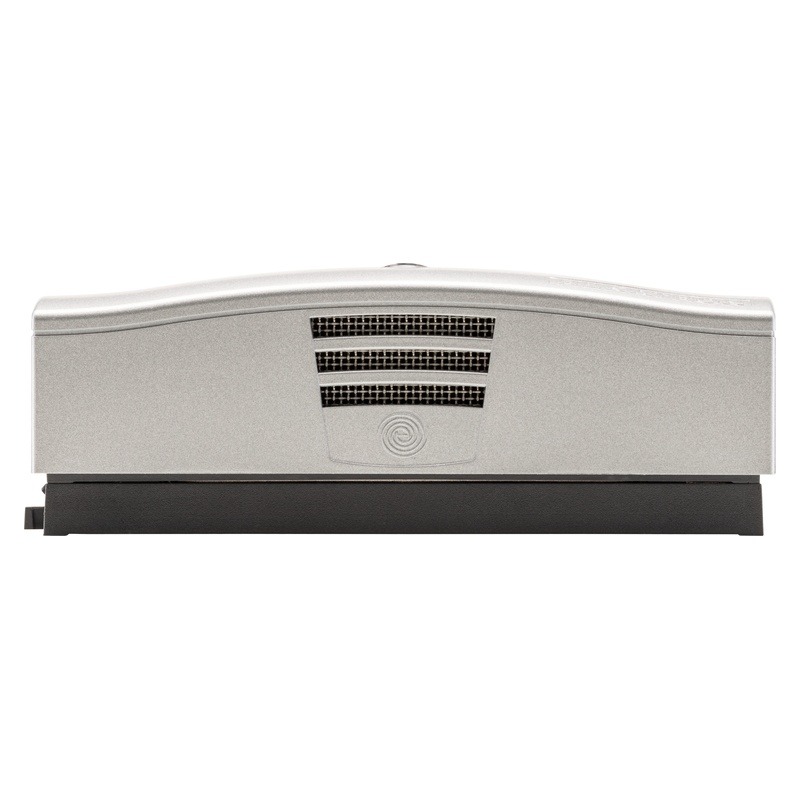

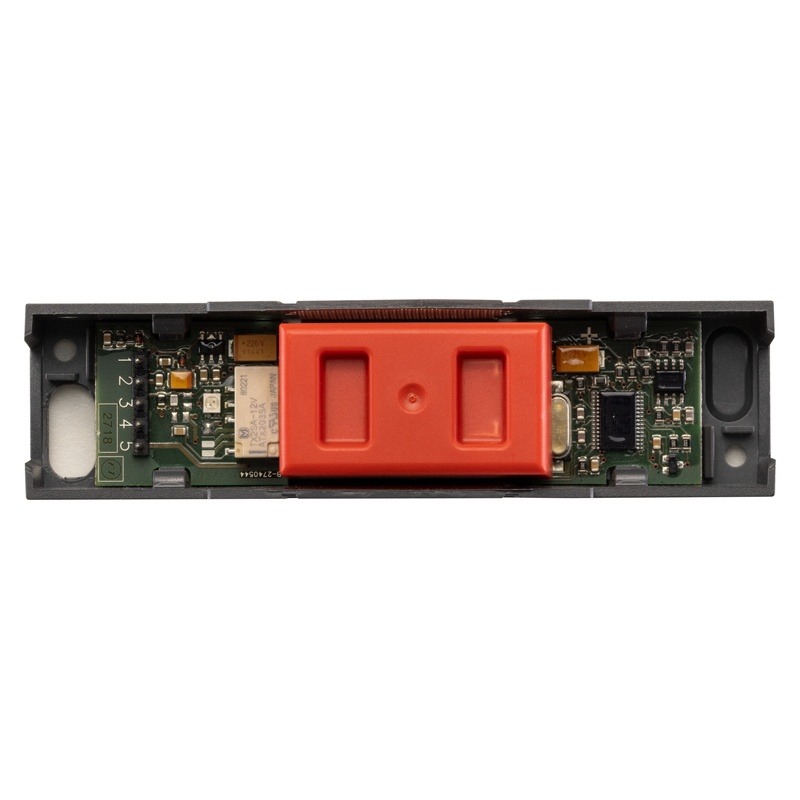

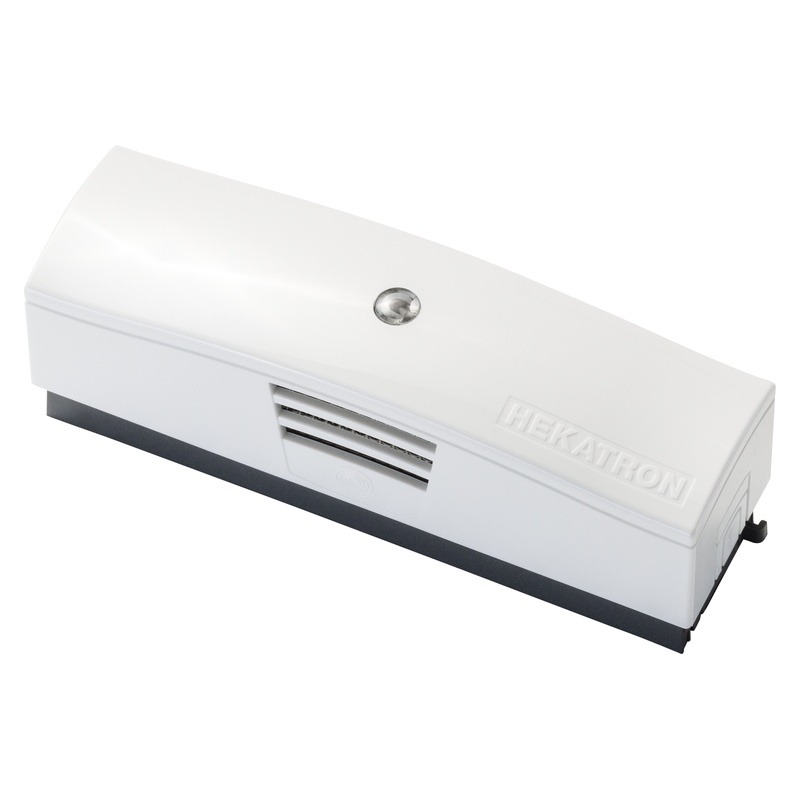

Hekatron Ersatzrauchschalter ORS 142 W

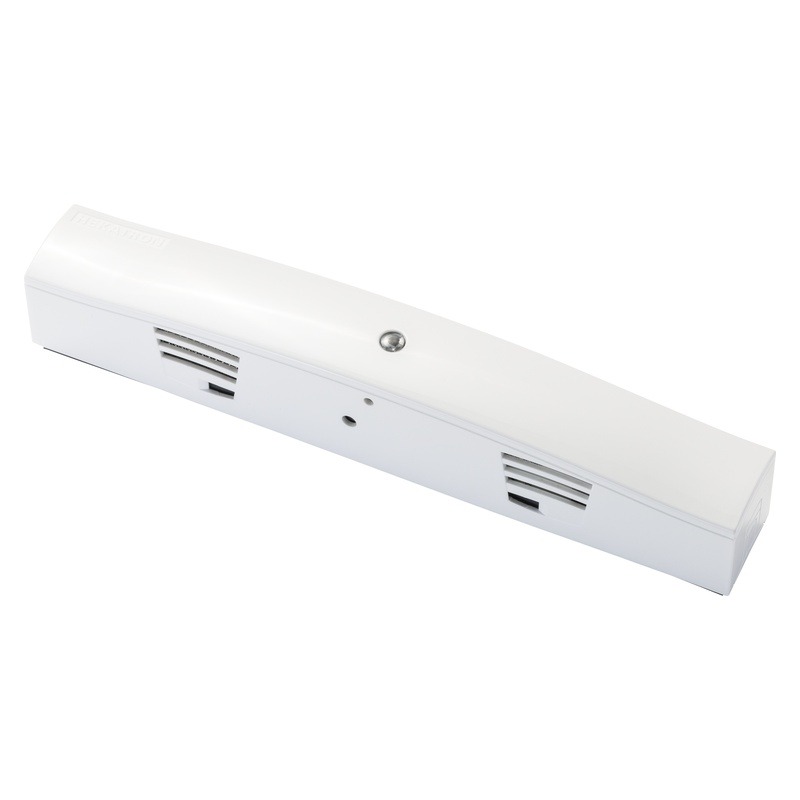

Hekatron RSZ Kompakt Rauchschalterzentrale Das Hekatron RSZ Kompakt Rauchschalterzentrale ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. All-in-One-Lösung: Rauchschalter + Netzgerät + Auslösung in einem Gehäuse Integrierter Sturzrauchschalter ORS 142 W-RSZ erkennt Rauch direkt am Türsturz Für 1 Tür mit integrierter Türschließer-Feststellung – meistverwendete Hekatron-Komplettlösung Ersetzt die alte RSZ 142, voll abwärtskompatibel Integrierter Prüf- und Resettaster, EN 14637, DIBt Z-6.500-2393 Hekatron RSZ Kompakt – Komplettlösung für 1 Tür Die RSZ Kompakt ist die kompakteste Komplettlösung von Hekatron. Sie vereint Rauchschalter, Netzgerät und Auslösevorrichtung in einem Gehäuse, das direkt am Türsturz montiert wird. Der integrierte Sturzrauchschalter ORS 142 W-RSZ detektiert Rauch nach EN 54-7 ohne externen Melder. Ideal für 1 Tür mit Türschließer und integrierter Feststellung – z. B. eine zentrale Brandschutzabschluss-Tür im Treppenhaus, Korridor oder Nebenraum. Spart Platz, Verkabelung und Sockelmontage. Eine externe Erweiterung um zusätzliche ORS-Melder ist über die Stiche möglich. Technische Daten RSZ Kompakt EigenschaftWert Eingangsspannung230 V AC Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Integrierter SturzrauchschalterORS 142 W-RSZ (EN 54-7, 74±8 °C Temperaturschwelle) Stichemax. 2 (mit/ohne Leitungsüberwachung) Max. Leitungslänge30 m Relais1 Wechsler potentialfrei (30 V DC / 1 A / 30 W) SchutzartIP 40 SchutzklasseII Temperaturbereich−20 bis +45 °C Abmessungen36 × 250 × 50 mm (inkl. Oberteil) Gewicht212 g NormenEN 14637, DIBt Z-6.500-2393, VdS Leistungsmerkmale Integrierter Sturzrauchschalter – kein externer ORS, kein separater Sockel nötig Austauschanzeige nach 8,2 Jahren (DIN 14677) Messkammerüberwachung + Alarmschwellennachführung Zuschaltbare Alarmspeicherung (Steckbrücke J1) Zuschaltbare Leitungsüberwachung nach DIN EN 14637 Zuschaltbarer 2-Stich-Betrieb Integrierter Prüf- und Resettaster Montage: Wand, Sturz, Türzarge (180° drehbar), Made in Germany Komponenten der Anlage FunktionKomponente Branderkennungintegriert (ORS 142 W-RSZ) Optionale externe MelderORS 142, TDS 247 (über Stiche) TürhaftmagnetTHM 425 (686 N) + ASS 65 (am häufigsten) Externer HAT (optional)HAT 02 WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Original Hekatron-Komponenten (Rauchschalter ORS 142, Zentralen FSZ/RSZ, Türhaftmagnete THM, Konsolen) sind bauaufsichtlich zugelassen nach DIN EN 1155 (Feststellanlagen) und werden gemäß DIN 14677 jährlich gewartet. DIBt-Zulassung der jeweiligen Anlage gilt nur bei normgerechter Montage. Häufige Fragen zur RSZ Kompakt Wann RSZ Kompakt, wann FSZ Kompakt?RSZ Kompakt: 1 Tür, Sturzrauchschalter integriert. FSZ Kompakt: 1 Tür, externer Rauchschalter mit Sockel. Lässt sich die RSZ Kompakt erweitern?Ja, über die zwei Stiche können bis zu 2 externe ORS oder TDS angeschlossen werden – sinnvoll z. B. bei tiefen Türleibungen oder hohen Decken. Was bedeutet „abwärtskompatibel zur RSZ 142"?Wenn eine bestehende Anlage mit RSZ 142 ausgestattet ist, kann sie 1:1 gegen die RSZ Kompakt getauscht werden – Verkabelung und Bohrlöcher passen. Wann ist der Tausch fällig?Der integrierte Sturzrauchschalter zeigt nach 8,2 Jahren Austauschbedarf an (DIN 14677). Wechsel des Kopfes über ORS 142 W. Welche Magnete?Standard: THM 425 mit ASS 65. Bei Sanierung/schiefer Tür auch THM 439 mit AFS 55, oder THM 413 für Bodenmontage. Lieferumfang 1 Stück Hekatron RSZ Kompakt Rauchschalterzentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

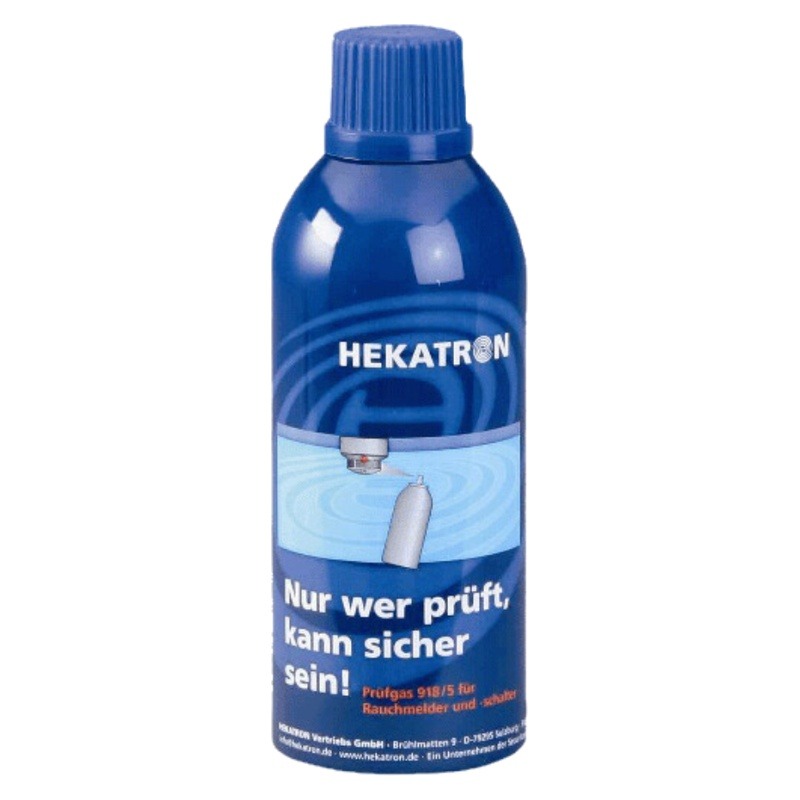

Hekatron Prüfgas 918/5 - Prüfaerosol Das Hekatron Prüfgas 918/5 - Prüfaerosol ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Prüfaerosol 918/5 für die Funktionsprüfung optischer Rauchschalter Pflicht für die jährliche Wartung nach DIN 14677 Rückstandsfrei – sichere Auslösung ohne Verschmutzung des Melders Geeignet für alle Hekatron-Rauchschalter (ORS 142, ORS 142 W, ORS 155 F) Auch für die monatliche Eigenkontrolle durch den Betreiber empfehlenswert Prüfaerosol 918/5 – jährliche Wartung Das Hekatron Prüfaerosol 918/5 ist die Standard-Prüfsubstanz für optische Rauchschalter. Eine kurze Sprühdosis am Rauchschalter löst zuverlässig Alarm aus – die Anlage und ihre Verkabelung kann so im Funktionstest geprüft werden, ohne echten Rauch erzeugen zu müssen. Pflicht: Die jährliche Wartung von Feststellanlagen nach DIN 14677 verlangt unter anderem eine Funktionsprüfung jedes Brandmelders. Empfohlen wird zusätzlich die monatliche Sichtkontrolle durch den Betreiber – das Prüfaerosol ist auch dafür geeignet. Anwendung SchrittAktion 1Sicherheitshinweis: Anlage in den Wartungsmodus versetzen oder Empfänger informieren 2Prüfaerosol kurz (1–2 s) in Richtung des Rauchschalters sprühen 3Auslösung beobachten – LED rot, Magnet öffnet, Tür schließt 4Reset über Resettaster der Zentrale 5Eintrag in das Prüfbuch (Datum, Auslöseverhalten, Prüfer) Häufige Fragen zum Prüfaerosol Wie oft prüfen?Mindestens einmal jährlich (DIN 14677). Empfohlen: zusätzlich monatliche Sichtkontrolle. Hinterlässt das Aerosol Rückstände?Nein – das Prüfgas ist explizit so formuliert, dass keine Rückstände im Melder bleiben. Auch für TDS 247 geeignet?Nein – der TDS 247 ist ein Wärmemelder, der mit Hitze (Heißluftföhn / Prüflampe) getestet wird. Welche Hekatron-Anlagen profitieren?Alle, die optische Rauchschalter einsetzen: ORS 142, ORS 142 W, ORS 155 F sowie der integrierte ORS 142 W-RSZ in der RSZ Kompakt. Lieferumfang 1 Stück Hekatron Prüfgas 918/5 - Prüfaerosol 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

• Abnahme- & Wartungsdokumente
• Protokolle, Schilder, Zulassung
• Vordrucke für 8 Jahre
• Pflicht bei jeder Neuabnahme
• Nach DIN 14677-1 und DIBt
