Hekatron ORS 142 W AT - Rauchschalter

Optischer Rauchschalter nach EN 54-7 für Feststellanlagen Weltweit meistverkaufter Schalter dieser Art – in allen DIBt-Bauartgenehmigungen gelistet Verschmutzungskompensation, Multi-Betriebszustandsanzeige (grün/gelb/rot) Revisionsanzeige nach DIN 14677 – Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH – je nach Montagesituation Optischer Rauchschalter ORS 142 Der ORS 142 ist der Standard-Rauchschalter für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwel- und offene Brände nach dem Streulichtprinzip (EN 54-7) und löst über einen potentialfreien Öffner die angeschlossene Hekatron-Zentrale aus. Made in Germany. Mit Verschmutzungskompensation für die zwei- bis dreifache Standzeit zwischen Wartungen, integrierter Messkammerüberwachung und mehrfarbiger Zustandsanzeige für die schnelle Sichtdiagnose. Technische Daten EigenschaftWert FunktionsprinzipStreulicht (Tyndall-Effekt) Ansprechschwelle Rauchnach EN 54-7 Ansprechschwelle Temperatur70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVss Restwelligkeit) Stromaufnahme Ruhemax. 22 mA RelaisÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Temperaturbereich−30 bis +60 °C Gewicht82 g AbmessungenØ 80 × H 33 mm Farbeweiß (RAL 9010) StandzeitAustausch nach 8 Jahren (DIN 14677) Leistungsmerkmale Verschmutzungskompensation – verlängert die Standzeit zwischen Wartungen Messkammerüberwachung – Eigendiagnose ohne externes Prüfen Multi-LED grün/gelb/rot für Betrieb, Verschmutzung, Alarm RS-Bus-Anschluss – Anbindung an RZA 142 Sammelanzeige (bis 20 Melder) Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Zentrales-übergreifend kompatibel mit dormakaba, GEZE, Dictator, ECO Schulte u.a. Steuergeräten Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Zubehör & Wartung Magnetset Leitungsüberwachung VE10 – Ersatzmagnete für die Leitungsüberwachung im Sockel Hekatron Prüfaerosol 918/5 – jährliche Funktionsprüfung nach DIN 14677 HAT 02 – externer Handauslösetaster Häufige Fragen zum ORS 142 Welcher Sockel ist der richtige?143 A für trockene Decken-/Sturzmontage, 143 AF für Feuchträume, 143 W für Wandmontage, 143 UH für Unterputz/Hohldecke. Konsolen K 143-S/K für tiefe Räume. Wann ist der Wechsel fällig?Spätestens nach 8 Jahren – Pflicht nach DIN 14677. Die Multi-LED zeigt die Revisionsnotwendigkeit per gelbem Wechselblinken an. Welche Zentralen sind freigegeben?Alle Hekatron-Zentralen sowie zugelassene Steuergeräte anderer Hersteller (dormakaba, GEZE, Dictator, ECO Schulte, Tormax, Record etc.). Was leistet die Verschmutzungskompensation?Die Schwelle wird automatisch der schleichenden Verschmutzung angepasst – die Standzeit zwischen Wartungen verdoppelt bis verdreifacht sich. Darf der ORS 142 auf Fluchtwegen eingesetzt werden?Ja – im Gegensatz zum TDS 247 ist der ORS 142 für Flucht- und Rettungswege ausdrücklich freigegeben.

All-in-One-Lösung: Rauchschalter + Netzgerät + Auslösung in einem Gehäuse Integrierter Sturzrauchschalter ORS 142 W-RSZ erkennt Rauch direkt am Türsturz Für 1 Tür mit integrierter Türschließer-Feststellung – meistverwendete Hekatron-Komplettlösung Ersetzt die alte RSZ 142, voll abwärtskompatibel Integrierter Prüf- und Resettaster, EN 14637, DIBt Z-6.500-2393 Hekatron RSZ Kompakt – Komplettlösung für 1 Tür Die RSZ Kompakt ist die kompakteste Komplettlösung von Hekatron. Sie vereint Rauchschalter, Netzgerät und Auslösevorrichtung in einem Gehäuse, das direkt am Türsturz montiert wird. Der integrierte Sturzrauchschalter ORS 142 W-RSZ detektiert Rauch nach EN 54-7 ohne externen Melder. Ideal für 1 Tür mit Türschließer und integrierter Feststellung – z. B. eine zentrale Brandschutzabschluss-Tür im Treppenhaus, Korridor oder Nebenraum. Spart Platz, Verkabelung und Sockelmontage. Eine externe Erweiterung um zusätzliche ORS-Melder ist über die Stiche möglich. Technische Daten RSZ Kompakt EigenschaftWert Eingangsspannung230 V AC Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Integrierter SturzrauchschalterORS 142 W-RSZ (EN 54-7, 74±8 °C Temperaturschwelle) Stichemax. 2 (mit/ohne Leitungsüberwachung) Max. Leitungslänge30 m Relais1 Wechsler potentialfrei (30 V DC / 1 A / 30 W) SchutzartIP 40 SchutzklasseII Temperaturbereich−20 bis +45 °C Abmessungen36 × 250 × 50 mm (inkl. Oberteil) Gewicht212 g NormenEN 14637, DIBt Z-6.500-2393, VdS Leistungsmerkmale Integrierter Sturzrauchschalter – kein externer ORS, kein separater Sockel nötig Austauschanzeige nach 8,2 Jahren (DIN 14677) Messkammerüberwachung + Alarmschwellennachführung Zuschaltbare Alarmspeicherung (Steckbrücke J1) Zuschaltbare Leitungsüberwachung nach DIN EN 14637 Zuschaltbarer 2-Stich-Betrieb Integrierter Prüf- und Resettaster Montage: Wand, Sturz, Türzarge (180° drehbar), Made in Germany Komponenten der Anlage FunktionKomponente Branderkennungintegriert (ORS 142 W-RSZ) Optionale externe MelderORS 142, TDS 247 (über Stiche) TürhaftmagnetTHM 425 (686 N) + ASS 65 (am häufigsten) Externer HAT (optional)HAT 02 WartungPrüfaerosol 918/5, Prüfbuch, Abnahmeschild Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Häufige Fragen zur RSZ Kompakt Wann RSZ Kompakt, wann FSZ Kompakt?RSZ Kompakt: 1 Tür, Sturzrauchschalter integriert. FSZ Kompakt: 1 Tür, externer Rauchschalter mit Sockel. Lässt sich die RSZ Kompakt erweitern?Ja, über die zwei Stiche können bis zu 2 externe ORS oder TDS angeschlossen werden – sinnvoll z. B. bei tiefen Türleibungen oder hohen Decken. Was bedeutet „abwärtskompatibel zur RSZ 142"?Wenn eine bestehende Anlage mit RSZ 142 ausgestattet ist, kann sie 1:1 gegen die RSZ Kompakt getauscht werden – Verkabelung und Bohrlöcher passen. Wann ist der Tausch fällig?Der integrierte Sturzrauchschalter zeigt nach 8,2 Jahren Austauschbedarf an (DIN 14677). Wechsel des Kopfes über ORS 142 W. Welche Magnete?Standard: THM 425 mit ASS 65. Bei Sanierung/schiefer Tür auch THM 439 mit AFS 55, oder THM 413 für Bodenmontage.

Prüfaerosol 918/5 für die Funktionsprüfung optischer Rauchschalter Pflicht für die jährliche Wartung nach DIN 14677 Rückstandsfrei – sichere Auslösung ohne Verschmutzung des Melders Geeignet für alle Hekatron-Rauchschalter (ORS 142, ORS 142 W, ORS 155 F) Auch für die monatliche Eigenkontrolle durch den Betreiber empfehlenswert Prüfaerosol 918/5 – jährliche Wartung Das Hekatron Prüfaerosol 918/5 ist die Standard-Prüfsubstanz für optische Rauchschalter. Eine kurze Sprühdosis am Rauchschalter löst zuverlässig Alarm aus – die Anlage und ihre Verkabelung kann so im Funktionstest geprüft werden, ohne echten Rauch erzeugen zu müssen. Pflicht: Die jährliche Wartung von Feststellanlagen nach DIN 14677 verlangt unter anderem eine Funktionsprüfung jedes Brandmelders. Empfohlen wird zusätzlich die monatliche Sichtkontrolle durch den Betreiber – das Prüfaerosol ist auch dafür geeignet. Anwendung SchrittAktion 1Sicherheitshinweis: Anlage in den Wartungsmodus versetzen oder Empfänger informieren 2Prüfaerosol kurz (1–2 s) in Richtung des Rauchschalters sprühen 3Auslösung beobachten – LED rot, Magnet öffnet, Tür schließt 4Reset über Resettaster der Zentrale 5Eintrag in das Prüfbuch (Datum, Auslöseverhalten, Prüfer) Häufige Fragen zum Prüfaerosol Wie oft prüfen?Mindestens einmal jährlich (DIN 14677). Empfohlen: zusätzlich monatliche Sichtkontrolle. Hinterlässt das Aerosol Rückstände?Nein – das Prüfgas ist explizit so formuliert, dass keine Rückstände im Melder bleiben. Auch für TDS 247 geeignet?Nein – der TDS 247 ist ein Wärmemelder, der mit Hitze (Heißluftföhn / Prüflampe) getestet wird. Welche Hekatron-Anlagen profitieren?Alle, die optische Rauchschalter einsetzen: ORS 142, ORS 142 W, ORS 155 F sowie der integrierte ORS 142 W-RSZ in der RSZ Kompakt.

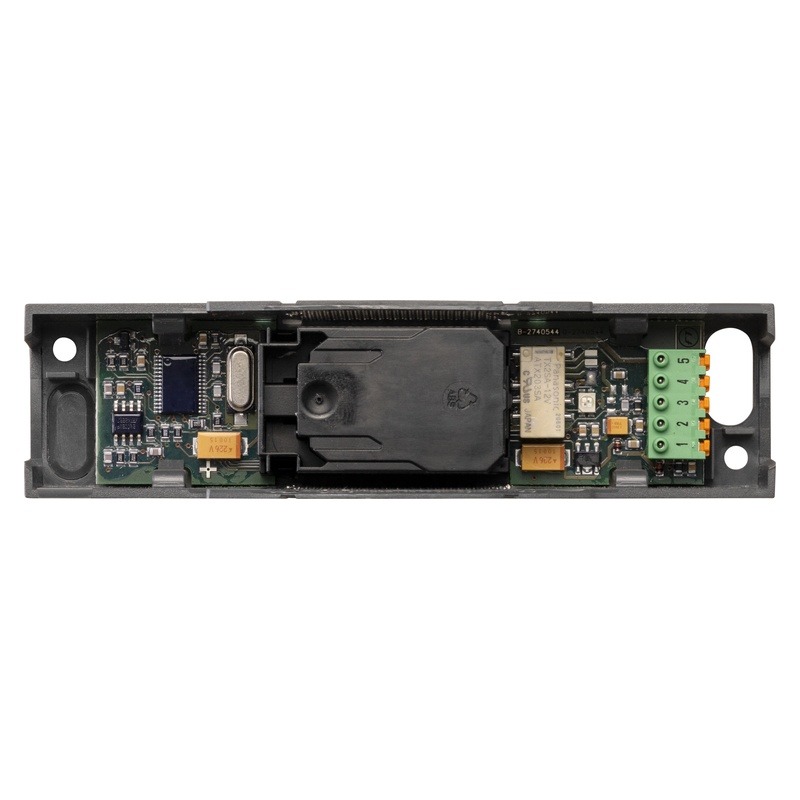

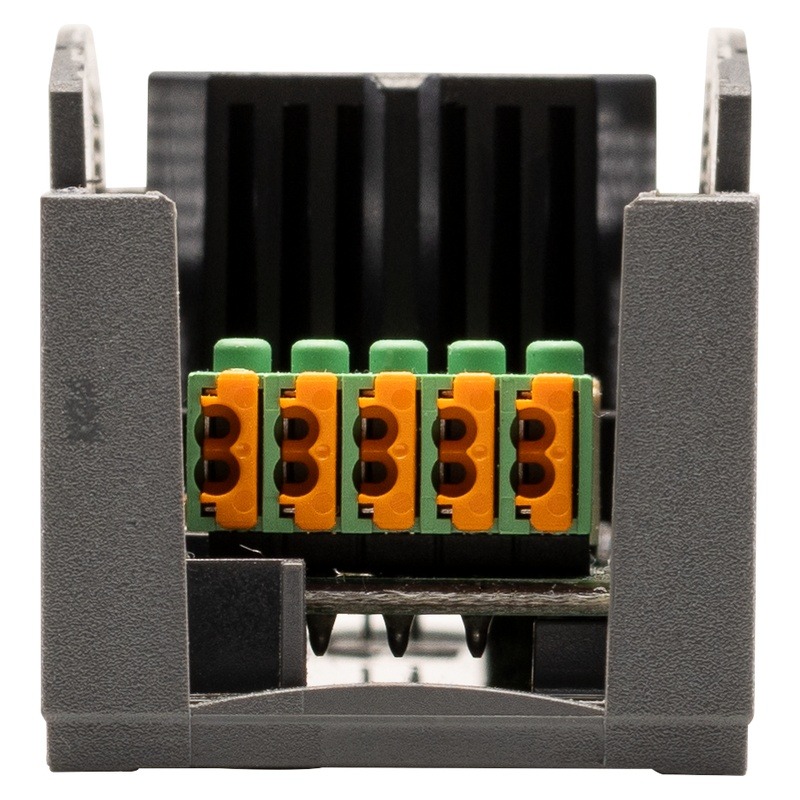

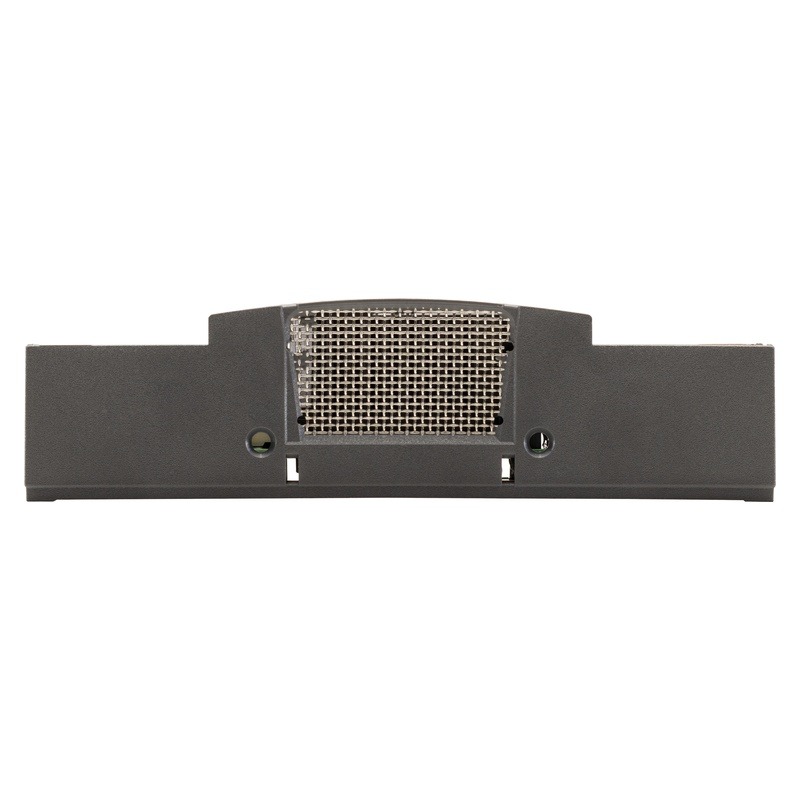

Hekatron ORS 142 W AT - Austausch RetroFit Optischer Rauchschalter für Feststellanlagen mit altem Zulassungsbescheid (Z-6.5-xxxx) Die kleinen Abmessungen des Hekatron ORS 142 W AT, die Abdeckung und die Wandmontage (Sturzmontage) lassen den Design-Rauchschalter ORS 142 W AT höchsten ästhetischen Ansprüchen genügen. Merkmale: Optische Anzeige für Betrieb, leicht verschmutzt, stark verschmutzt, Störung und Alarm Alarmschwellennachführung und   Temperaturfühler Messkammerüberwachung - Für die Montage am Sturz Kompaktes Design Optische Raucherkennung nach dem Streulichtprinzip Keine Verwendung radioaktiver Präparate RS-Bus kompatibel Potenzialfreier Kontakt, öffnet bei Alarm und Störung Standardinstallation, Kabel ohne Funktionserhalt Bauaufsichtlich zugelassen vom DIBt Die bewährte Rauchschaltertechnik von Hekatron sowie die Kompatibilität mit allen gängigen Türschließern machen den Hekatron ORS 142 W AT zu einer geschmackvollen und praktischen Lösung. Der Rauchschalter Hekatron ORS 142 W ist wegen seiner besonderen und kleinen Bauweise nur für die Wandmontage geeignet. Technische Daten Hekatron Rauchschalter ORS 142 W AT: Betriebsspannung: 18 bis 28 VDC Stromaufnahme: max. 25 mA Schaltleistung Relaiskontakt:  30 V / 1 A Schutzart mit Gehäuseoberteil: IP 40 Raucherkennung nach: EN 54, Teil 7 Auslösung Temperatur: ca. + 70 °C Betriebsumgebungstemperatur: -20 °C bis +75 °C Abmessung HxBxT ohne Oberteil: 31,5x123x33 mm Gewicht: 120 g Lieferumfang: - Hekatron ORS 142 W AT - Optischer Rauchschalter  ohne Montagesockel - wahlweise mit Gehäuse Oberteil

Austausch-Rauchschalter für Feststellanlagen mit altem Zulassungsbescheid Z-6.5-xxxx RetroFit – kompatibel zu vorhandener Verkabelung und Anlagentechnik EN 54-7, Streulichtprinzip, Verschmutzungskompensation Anschlussklemmen kompatibel zu früheren ORS-Modellen Spart die teure Komplettsanierung bei Bestandsanlagen ORS 142 W AT – RetroFit für Altanlagen Der ORS 142 W AT wurde für genau ein Szenario entwickelt: Bestandsanlagen, die noch unter der alten DIBt-Zulassungsnummer Z-6.5-xxxx betrieben werden. Statt eine ganze Feststellanlage zu erneuern, wird der Rauchschalter im 8-Jahres-Wartungszyklus gegen den AT-Ersatz getauscht – Klemmen und Verkabelung bleiben unverändert. Streulichtprinzip nach EN 54-7, Verschmutzungskompensation, Messkammerüberwachung. Optische Zustandsanzeige. Gleiche Bedienung wie der Standard-ORS 142, dafür kompatibel zur alten Klemmenbelegung. Wann genau brauchen Sie den AT? Wenn auf dem Typenschild Ihrer Feststellanlage eine DIBt-Zulassung in der alten Form Z-6.5-xxxx steht (z. B. Z-6.5-1234). Bei aktuellen Anlagen mit Z-6.500-xxxx oder Z-6.510-xxxx kommt der Standard-ORS 142 bzw. ORS 142 W zum Einsatz. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Häufige Fragen zum ORS 142 W AT Woran erkenne ich, ob ich den AT brauche?An der DIBt-Nummer auf dem Anlagenschild oder im Prüfbuch. Steht dort Z-6.5-xxxx, ist der AT richtig. Kann ich auch ORS 142 statt 142 W AT einsetzen?Nein – die Anschlussklemmenbelegung ist für die alten Anlagen anders, die Anlage würde nicht mehr DIBt-konform laufen. Was ist der Unterschied zum ORS 142 AT RetroFit?Der ORS 142 AT RetroFit ist für moderne FSZ-Anlagen mit Leitungsüberwachung; der ORS 142 W AT speziell für Altanlagen Z-6.5-xxxx. Bekommt die Anlage damit eine neue Zulassung?Nein, die DIBt-Zulassung der Altanlage bleibt gültig. Der AT-Ersatz ist genau dafür entwickelt, die alte Zulassung weiter zu erhalten.

Dorma Rauchschalterplatine G-EMR — Einzel-Ersatz für RMZ und G-EMR AnlagenOriginal Austausch-Rauchmeldeeinheit (Platine + Messkammer)Universelle Ersatzplatine für RMZ, G-EMR 120°/140°, G-SR-EMRAktuelle Generation: 43 kΩ AbschlusswiderstandPflichtaustausch nach 8 Jahren (DIN 14677)Optisches Streulichtverfahren nach EN 54-7ProduktbeschreibungDie Dorma Rauchschalterplatine G-EMR ist das zentrale Verschleißteil aller Dorma Feststellanlagen-Gehäuse. Sie wertet Brandkenngrößen nach dem optischen Streulichtprinzip aus (EN 54-7) und steuert das sichere Schließen von Brandschutztüren im Alarmfall. Universell einsetzbar in RMZ (Sturzmontage), G-EMR 120°/140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler).Vorteile auf einen BlickUniversal-Ersatzteil — Eine Platine — drei AnlagentypenWirtschaftlich — Nur die Detektionseinheit wird getauscht (nicht das gesamte Gehäuse)Aktuelle Generation — 43 kΩ Abschlusswiderstand (ersetzt 121 kΩ Vorgänger)Integrierte Diagnose — 2 LEDs für Betriebsstatus und Wartungsbedarf4 DIP-Schalter — Konfiguration für Reset, Topologie, Zusatzmelder, HandtasterFail-Safe — Ruhestromprinzip — sichere Türschließung bei StromausfallTechnische DatenFunktionsprinzipOptisches Streulichtverfahren nach EN 54-7Betriebsspannung24 V DC (intern versorgt)Ausgangsleistungmax. 9,8 WAbschlusswiderstand43 kΩ (aktuell)SchutzartIP30Betriebstemperatur-20 °C bis +40 °CNutzungsdauer8 Jahre (DIN 14677)DIP-Schalter4 StückKompatibelRMZ, G-EMR 120°/140°, G-SR-EMRLED-DiagnoseLEDZustandBedeutungLED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OKLED 1Rot dauerhaftAlarm ausgelöstLED 1Grün blinkendWartezustand — manueller Reset erforderlichLED 2 (Service)Gelb blinkendWartung fällig oder WiderstandsfehlerLED 2Gelb dauerhaftAustauschfrist nach DIN 14677 erreichtDIP-Schalter KonfigurationDIPFunktionOFF (Standard)ON1Reset-VerhaltenAutomatischManuell (TS 99 FL Fluchtweg)2Topologie1 Stichleitung2 Stichleitung (Stern)3DeckenmelderOhneMit (Sturzabstand >1 m)4HandtasterOhneMit (EM 500, Freilauf)Normen & ZulassungenDIBt Z-6.500-2372 — BauartgenehmigungDIN EN 54-7 — Optischer RauchmelderDIN 14677 — Instandhaltung FeststellanlagenDIN EN 14637 — Feststellanlagen DrehflügeltürenCE-KonformitätAustauschanleitungSpannung trennen — 230-V-Zuleitung freischaltenVerkleidung entfernenDIP-Schalter dokumentieren — Einstellungen der alten Platine notierenAlte Platine aus den Halteklammern lösenNeue Platine einklicken, Steckverbindungen herstellenDIP-Schalter identisch übertragenSpannung wieder einschalten, Reset-Taster betätigenFunktionsprüfung mit Prüfgas (z.B. Hekatron 918/5)Häufige FragenWarum blinkt die gelbe LED nach Einbau?Wahrscheinlich falscher Abschlusswiderstand. Die aktuelle Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch 121 kΩ verbaut sind, erkennt die Anlage dies als Leitungsfehler — Widerstände bei Bedarf tauschen.In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig).Was passiert bei Stromausfall?Ruhestromprinzip — bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet, die Türen schließen sicher durch die Türschließer-Kraft (Fail-Safe).Wann sind zusätzliche Deckenmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke über 1 m beträgt — auch einseitig. DIP-Schalter 3 dann auf ON setzen und 2 RM-N installieren.Reicht die Einzelplatine oder soll ich das 10er-Pack nehmen?Bei einer Anlage genügt die Einzelplatine. Bei Wartung mehrerer Anlagen oder Großobjekt-Verwaltung ist das 10er-Pack (Art. 64670000) wirtschaftlicher und enthält Prüfbuch + Unterlagen.Verwandte ProdukteSiehe auch: Rauchschalterplatine G-EMR — 10er Pack mit Prüfbuch (Art.-Nr. 64670000)

GEZE Raucherkennungsteil GC 151 für RSZ 6 Sturzrauchschalter mit integrierter Steuerlogik — das Kernstück der GEZE Feststellanlage FA GC 150. Wird in die RSZ 6 eingeclipst oder direkt in die R-Gleitschiene eingebaut. Optischer Rauchmelder mit Auslösevorrichtung und Steuerlogik in einem Bauteil Clipst direkt in das RSZ 6-Gehäuse oder in eine R-Gleitschiene Drei Klemmenleisten für Feststellvorrichtung, Deckenmelder, Handtaster Tauschintervall 8 Jahre nach DIN 14677 Ersatzteil / Neubestückung für bestehende FA GC 150-Anlagen Das Herzstück der Feststellanlage RSZ 6 Der GC 151 ist das zentrale Bauteil einer GEZE Feststellanlage FA GC 150: Er erkennt Rauch und steuert den Schließvorgang. Anders als ein reiner Deckenrauchmelder (GC 152) bringt er zusätzlich die komplette Steuerlogik mit — Anschlüsse für die Feststellvorrichtung, optional Deckenrauchmelder, Handtaster und das Funkmodul GC 171. Der GC 151 sitzt typischerweise über der Tür im RSZ-Gehäuse oder direkt in der R-Gleitschiene — im Sturzbereich, wo aufsteigender Rauch zuerst ankommt. Nach DIN 14677 muss der Rauchmelder alle 8 Jahre getauscht werden; das Herstelldatum steht auf dem Typenschild. Technische Daten GEZE RSZ 6 Typoptischer Rauchmelder + Steuerlogik EinbauortRSZ 6-Gehäuse oder R-Gleitschiene, waagerecht am Sturz Anschluss3 Klemmenleisten (KL1 Feststellung, KL2 Zusatzmelder/Taster, KL3 Funk) Betriebsspannung24 V DC (aus RSZ) Tauschintervall8 Jahre (DIN 14677) KompatibilitätGEZE FA GC 150, RSZ 6, R-Gleitschienen ZulassungDIBt, EN 54-7 Einbau & Wartung Altes Raucherkennungsteil aus RSZ 6 oder R-Gleitschiene entnehmen (nach Spannungsfreischaltung). Neuen GC 151 einclipsen, Klemmenleisten gemäß Vorlage verdrahten. Funktionstest: Alarm auslösen (Prüfaerosol), Feststellung muss abfallen. Eintrag ins Prüfbuch nach DIN 14677 — inkl. Herstelldatum und Einbaudatum. Häufige Fragen Unterschied GC 151 vs. GC 152?GC 151: Sturzrauchschalter mit Steuerlogik (Kern der Anlage). GC 152: reiner Deckenrauchmelder zur Erweiterung in Flurbereichen. Kann ich den GC 151 auch in RSZ 7 verwenden?Nein — die RSZ 7 bringt ihre Steuerlogik bereits mit. Für RSZ 7 sind nur zusätzliche Deckenmelder (GC 152) oder Funkmelder (GC 172) erweiterbar. Warum alle 8 Jahre tauschen?Die optische Kammer verschmutzt und die Alarmschwellennachführung arbeitet nicht mehr zuverlässig. DIN 14677 schreibt den Tausch vor. Muss nach dem Tausch neu abgenommen werden?Nein, der reine Tausch des Raucherkennungsteils ist keine neue Abnahme. Die jährliche Fachprüfung muss jedoch dokumentieren, dass der Austausch erfolgt ist. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 (dieses Produkt) GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

Hakentürfeststeller ausschaltbar mit weißem Gummipuffer - ausschaltbar - Türgewicht bis 50 kg - mit weißem Gummipuffer Funktion des Hakentürfeststellers: Zum Feststellen wird die Tür gegen den Feststeller gedrückt bis der Fanghaken an der Halteschlaufe einrastet. Durch Anheben des Fanghakens wird die Tür wieder freigegeben. Ausschalten: Die Funktion des Fanghakens kann ausgeschaltet werden. Dann wirkt der Feststeller nur als Türpuffer. Art.-Nr. Material/Oberfläche 06.158.0000.235 Aluminium, silberfarbig nasslackiert 06.158.0000.113 Aluminium, E5/C-0 elox. 06.158.0000.245 Aluminium, dunkelbraun nasslackiert Die Oberflächenbeschaffenheit kann rechts neben dem Bild ausgewählt werden.

Austausch-Rauchschalter mit Leitungsüberwachung – für Bestandsanlagen mit FSZ Basis/Pro RetroFit-Konzept: gleiche Klemmenbelegung wie Vorgänger, einfacher 1:1-Tausch Streulichtprinzip nach EN 54-7, Verschmutzungskompensation, RS-Bus Multi-Betriebszustandsanzeige, Messkammerüberwachung Erhält die Bauartzulassung der Bestandsanlage ORS 142 AT RetroFit – mit Leitungsüberwachung Der ORS 142 AT RetroFit wurde für den 8-Jahres-Tausch in Bestandsanlagen mit Hekatron FSZ Basis oder FSZ Pro entwickelt. Im Gegensatz zum Standard-ORS-142 ist die Leitungsüberwachung schon integriert – das ermöglicht den 1:1-Austausch ohne Umverkabelung in Anlagen, die mit aktiver Leitungsüberwachung (LÜ) nach EN 14637 betrieben werden. Funktional identisch zum Standard-ORS 142: Streulichtprinzip, Verschmutzungskompensation, Multi-LED, RS-Bus. RetroFit vs. Standard-ORS 142 ModellLeitungsüberwachungEinsatz ORS 142per Magnet im Sockel aktivierbarNeuanlage ORS 142 AT RetroFitim Schalter integriertTausch in Bestandsanlage mit aktiver LÜ ORS 142 W ATim Schalter integriertAltanlagen mit Z-6.5-xxxx Welcher Sockel passt zum ORS 142? SockelMontageBereichSchutzart Sockel 143 AAufputz Decke/Sturztrockene RäumeIP 42 Sockel 143 AFAufputz Decke/SturzFeuchträumeIP 42 mit Dichtung Sockel 143 WWandtrockene RäumeIP 42 Sockel 143 UHUnterputz / Hohldecketrockene RäumeIP 42 Konsole K 143-SSturzmontagefür hohe Räume– Konsole K 143-KWand > 5 m HöheKragarmmontage– Alle Sockel passen mechanisch zum ORS 142 und TDS 247. Magnet zur Leitungsüberwachung ist im Sockel integriert (Ersatz: Magnetset Leitungsüberwachung VE10). Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert + 2 extern1 Tür, integrierter Sturzrauchschalter FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standard-Zentrale (meistverwendet) FSZ Pro20–24hohe Anforderungen, BMZ-Anbindung Häufige Fragen zum ORS 142 AT RetroFit Wann lohnt sich der RetroFit-Austausch?Wenn die Bestandsanlage mit aktiver Leitungsüberwachung läuft und im 8-Jahres-Zyklus der Melder gewechselt wird – ohne Umverkabelung, ohne Sockeltausch. Brauche ich den RetroFit immer?Nur, wenn die LÜ in der Anlage aktiv ist. Bei Anlagen ohne LÜ reicht der Standard-ORS 142. Welche Sockel sind kompatibel?Alle Sockel der 143-Serie (A, AF, W, UH).

Standard-Feststellanlagen-Zentrale – die meistverwendete Hekatron-Zentrale Stromversorgung, Steuerung, integrierter Handauslösetaster (50×50 mm), Alarmspeicher und Resettaster in einem Bis zu 12 Melder, 1-Stich oder 2-Stich-Betrieb (DIP) 400 mA Ausgangsstrom, 1 Relaisausgang, IP 30/65 (mit Kabelverschraubung) Made in Germany, EN 14637, DIBt Z-6.500-2427 Hekatron FSZ Basis – die Standard-Zentrale Die FSZ Basis ist die meistverwendete Feststellanlagenzentrale von Hekatron. In einem 146×146 mm-Gehäuse stecken alle Bauteile, die für eine konforme Feststellanlage gebraucht werden: primärgetaktetes Schaltnetzteil mit 24 V DC und 400 mA Ausgang, Steuerlogik, ein integrierter Handauslösetaster (50×50 mm mit Einschubstreifen „Tür/Tor schließen"), Alarmspeicher, Resettaster und ein potentialfreier Wechslerelais-Ausgang. Die Zentrale steuert bis zu 12 Brandmelder (ORS 142, TDS 247) und einen Türhaftmagneten – wahlweise im 1-Stich oder 2-Stich-Betrieb mit Leitungsüberwachung nach EN 14637. Bei Netzausfall fällt der Magnet stromlos, die Tür schließt durch den Türschließer (Fail-Safe). Technische Daten FSZ Basis EigenschaftWert Eingangsspannung230 V AC, 50/60 Hz Nennstromaufnahme80 mA Leistungsaufnahme18,4 VA Ausgangsspannung24 V DC Ausgangsstrom400 mA Restwelligkeit200 mVss Relais1 Wechsler, max. 250 V AC oder 30 V DC, max. 5 A SchutzartIP 30 (Rückseite) / IP 65 (mit Kabelverschraubung) SchutzklasseII mit Funktionserdung Temperaturbereich−10 bis +50 °C Abmessungen146 × 146 × 60,5 mm Gewicht420 g GehäuseABS/PC weiß (RAL 9003) NormenEN 14637, VdS G 213091, DIBt Z-6.500-2427 Leistungsmerkmale Integrierter Handauslösetaster 50×50 mm – externer HAT optional Integrierter Resettaster 3 DIP-Schalter für Leitungsüberwachung, Stichbetrieb, Alarmspeicher Flexible Kabeleinführung (Rückseite IP 30 oder oben/unten IP 65 mit 3×M16 + 1×M20) 3 Status-LEDs grün (Betrieb), rot (Alarm), orange (Störung) – mit Blinkcodes Montage: Aufputz Wand/Decke, Schaltschrank oder Hutschiene 35 mm (jeweils mit Adapter) Kompatible Komponenten KomponenteEmpfehlung BrandmelderORS 142 (optisch), TDS 247 (Wärme) Handauslösung externHAT 02 TürhaftmagnetTHM 425 (686 N), THM 413 (490 N), THM 439-Reihe AnkerplatteASS 65 oder AFS 65 (zum THM 425) FunkanbindungORS 155 F Funkset via Funkmodul FM 155 F AbschlussmodulAM 142 (bei aktiver Leitungsüberwachung) Welche Hekatron-Zentrale für welche Anlage? ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2neinFSZ Kompakt1 Tür, externe Melder6neinFSZ BasisStandard-Zentrale (meistverwendet)12neinFSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) FSZ Basis vs. FSZ Pro Wenn die Anlage hohe Anforderungen hat (BMZ-Anbindung, Notstromversorgung, Hupe, mehr Melder, 2 Relaisausgänge), führt der Weg zur FSZ Pro. Die FSZ Basis bleibt die richtige Wahl für Standard-Feststellanlagen mit bis zu 12 Meldern. Häufige Fragen zur FSZ Basis Brauche ich einen externen Handauslösetaster?Optional. Der HAT ist bereits integriert (50×50 mm). Externe Taster wie der HAT 02 sind nur bei abweichenden Bedienpositionen sinnvoll. Notstrom?Die FSZ Basis hat keine Notstromversorgung. Bei Netzausfall schließt die Tür sicher (Fail-Safe). Wer Notstrom braucht, nimmt die FSZ Pro mit ESM Pro Modul. Wie viele Melder pro Stich?Mit Leitungsüberwachung 12 pro Stich (DIBt). Im 2-Stich-Betrieb 12 pro Stich frei verteilbar. Welche Hutschiene?Standard-DIN-Hutschiene 35 mm – für die Schaltschrankmontage gibt es einen separaten Adapter. Welche LED bedeutet was?Grün = Betrieb. Rot = Alarm (Brand erkannt oder HAT). Orange = Störung mit Blinkcode (Schleifenfehler, Übertemperatur, Überstrom).

GEZE Gleitstein für R-Gleitschiene Ersatz-Gleitstein für die R-Gleitschiene von GEZE TS 5000 R und verwandten Feststellanlagen-Ausführungen. Verschleißteil, einfacher Tausch. Gleitstein für GEZE R-Gleitschiene Passt zu allen R-Gleitschienen-Varianten Reibungsarmer Kunststoff Einfacher Tausch ohne Ausbau der Schiene Nicht mit Standard-Gleitschiene oder ECline kompatibel Der Gleitstein der Feststellanlagen-Schiene R-Gleitschienen von GEZE sind mit integriertem Rauchmelder, Rauchschalterzentrale und Feststellung ausgestattet — das Herzstück von Feststellanlagen an einflügeligen Brandschutztüren. Im Inneren der Schiene läuft ein Gleitstein, der den Schließerkörper mit der Schiene verbindet. Wie alle Verschleißteile nutzt er sich ab; das ist normal und kein Defekt der Gleitschiene selbst. Der Wechsel ist eine Frage der Wartung: Dauert das Schließen länger als früher, hört man Geräusche oder bleibt der Schließer gelegentlich stehen, sollte der Gleitstein auf Abnutzung geprüft werden. Der Tausch geht schnell und spart die Kosten einer kompletten Gleitschienen-Erneuerung. Technische Daten GEZE Gleitstein TypGleitstein für R-Gleitschiene Passend zuGEZE R-Gleitschienen (TS 5000 R und verwandte) Nicht passendStandard-Gleitschiene, ECline-Gleitschiene Materialreibungsarmer Kunststoff Tauschohne Demontage der Gleitschiene Häufige Fragen Wofür dieses Ersatzteil?Wenn in einer bestehenden Feststellanlage mit R-Gleitschiene der Lauf unruhig wird oder Geräusche auftreten, ist oft der Gleitstein abgenutzt. Ein günstiges Verschleißteil, das viel Geld gegenüber einer Komplett-Erneuerung spart. Passt er auch an 30-mm-Varianten?Nein — für die 30-mm-Variante ist Art. 085379 der richtige Gleitstein. Wie oft sollte er gewechselt werden?Bei normal frequentierten Türen sehr selten, wenn überhaupt. Bei stark frequentierten Anlagen kann nach einigen Jahren ein Tausch sinnvoll sein. Gleitschienen und Ersatzteile im Überblick TeilArt.-Nr.Einsatz Gleitstein TS 5000 R 30mm085379Ersatz-Gleitstein für R-Gleitschiene des TS 5000 R Gleitstück TS 3000 / TS 5000109507Ersatz-Gleitstück für Standard-Gleitschiene Gleitstein R-Gleitschiene115005Ersatz-Gleitstein für R-Gleitschiene allgemein (dieses Produkt) R-Gleitschiene116300Komplette R-Gleitschiene (integrierter Rauchmelder) Blende R-Gleitschiene RSZ 6116291Abdeckblende für R-Gleitschiene Montageplatte Gleitschiene123296Für R- und RFS-Gleitschiene bei Sturzproblematik
