Blende R-Gleitschiene GEZE RSZ 6

R-Gleitschiene von GEZE - 116300 Obenliegende GEZE R-Gleischiene mit elektromechanischer Feststellung (nach EN 1155), integrierter Rauchschalterzentrale und Hebel Montage bandseitig Feststellung stufenlos von 80° bis 130° auf extakten Punkt einstellbar nach EN 1155 Die GEZE R-Gleitschiene ist (nach EN 1155) für die Montage an 1-flügeligen Feuer- und Rauchschutztüren zugelassen. Die Haltekraft der Feststellung ist einstellbar und die Feststellposition kann überfahren werden. Ausführungen GEZE R-Gleitschiene: Artikelnummer Beschreibung Farbe 116300 R-Gleitschiene TS 5000 mit elektrischer Feststellung, integrierter Rauchschalterzentrale und Hebel silberfarbig   Lieferumfang: GEZE R-Gleitschiene (ohne Türschließer) Ersatzteile und Zubehör: Montageplatte für GEZE TS 5000 R- / RFS-Gleitschiene (Montage schmale Zargen) >> E-Feststellung / Plattenfeststellung >> Raucherkennungsteil >> Netzteil Stromversorgungsteil >>

Optischer und akustischer Signalgeber - TSG 100 Zur Signalisierung des Schließvorgangs von Brand- und Rauchschutztüren gemäß MVV TB 2019 und EN 1260 Optischer und akustischer Signalgeber zur Signalisierung des Schließvorgangs von Brand- und Rauchschutztüren gemäß MVV TB 2019 und EN 12604. Warum der Torsignalgeber TSG 100? Weil er das Schließen von Feuer- und Rauchschutztoren audiovisuell (optisch und akustisch) signalisiert. Das schreibt die Musterverwaltungsvorschrift Technische Baubestimmungen (MVV TB) vor, die seit 2020 in Kraft ist – und sukzessive in das Bauordnungsrecht der einzelnen Bundesländer übernommen wird. Dies gilt gem. EN 12604 zudem für Tore, die ausschließlich durch Schwerkraft betrieben werden und deren Schließgeschwindigkeit über 0,3 m/s liegt bzw. deren Krafteinwirkung 200 N übersteigt. Die audiovisuelle Signalisierung muss außerdem bei einem Stromausfallgewährleistet sein, wenn dieser zur Folge hat, dass sich der Feuerschutzabschluss schließt. Merkmale TSG 100: Einstellbare Lautstärke Einstellbare Tonart ist kompatibel mit allen Feuer- und Rauchschutztoren Integrierte Pufferung zur Signalisierung bei Netzausfall Endschalterauswertung Signalfarbe rot ist problemlos nachrüstbar verfügt über eine einstellbare Lautstärke für alle Umgebungsbedingungen schafft keinen Mehraufwand durch zusätzliche Prüfungen Technische Daten: Betriebsspannung: 24 V DC Stromaufnahme: max. 50 mA Pufferdauer: ca. 120 Sekunden Lautstärke: einstellbar von 67 bis 100dB Tonarten: 39 Schutzart: IP 65 Betriebsumgebungstemperatur: -20 °C bis +65 °C Abmessungen (D × H): 90 × 67 mm Gehäusefarbe: rot (RAL 3001) Gehäusematerial: ABS FR Audiovisuelle Signalisierung am Tor - TSG 100:Der neue Torsignalgeber TSG 100Signalmittel werden u. a. im Anwendungsbereich von Türen und Toren eingesetzt. Dies gilt insbesondere für kraftbetätigte Türen und Tore, für die die Anforderungen der EN 12604 zu beachten sind.Seit 2020 schreibt die Musterverwaltungsvorschrift Technische Baubestimmungen (MVV TB) vor: Das Schließen von Feuer- und Rauchschutztoren muss audiovisuell signalisiert werden. Sukzessive wird diese Vorschrift in das Bauordnungsrecht der einzelnen Bundesländer übernommen. Zudem gilt diese Vorgabe für Tore, die ausschließlich durch Schwerkraft betrieben werden und deren Schließgeschwindigkeit bei über 0,3 m/s liegt bzw. deren Krafteinwirkung 200 N übersteigt (Norm EN 12604).Der Torsignalgeber TSG 100 kann in solchen Fällen eingesetzt werden – sowohl bei Neuanlagen als auch im Bestand. Die Vorteile des TSG 100: Er ist kompatibel mit allen Feuer- und Rauchschutztoren und lässt sich ohne zusätzliche Schulung verbauen. Zudem verfügt er über eine einstellbare Lautstärke für alle Umgebungsbedingungen und 39 verschiedene Tonarten zur Auswahl. So kann eine Unterscheidung zwischen dem Signal des TSG 100 und den jeweiligen Umgebungsgeräuschen gewährleistet werden. Der TSG 100 signalisiert auch bei einem Netzausfall noch sicher für 120 Sekunden. Außerdem wird er bei der Feststellanlagen-Prüfung mit geprüft und schafft dadurch keinen zusätzlichen Prüfaufwand. Lieferumfang:- Hekatron TSG 100 Torsignalgeber

GEZE TS 5000 R - Feststellanlage Feststellanlage mit integriertem Rauchmelder Der GEZE TS 5000 R Gleitschienentürschließer bietet die Möglichkeit einer kompakten und hochwertigen Lösung zur elektromechanischen Feststellung mit integrierter Rauchschaltzentrale für einflügelige Brand- und Rauchschutztüren. Im Brandfall spricht der integrierte Rauchmelder an und veranlasst das Schließen der Tür, eine wichtige Funktion im Bereich der Sicherheitstechnik. Die Feststellanlage Geze TS 5000 R mit integriertem Rauchmelder ist für 1-flügelige Türen bis zu einer Flügelbreite von 1400 mm einsetzbar. Der Geze TS 5000 R mit Gleitschiene hat 30 mm Bauhöhe und kann mit der elektromechanischen stufenlosen Feststellung von 80° bis 130° exakt auf den Punkt eingesetellt werden. Obentürschließer 1-flügelige Türen - Produktmerkmale: Einstellbar nach EN 1155 Feststellposition überfahrbar integrierte Rauchschalterzentrale mit Alarmschwellennachführung Verschmutzungsanzeige und Prüftaste von vorne einstellbare Schließkraft EN Größe 2 - 6 Schließgeschwindigkeit und Endschlag, mit regulierbarer Öffnungsdämpfung mit optischer Größenanzeige Normalmontage auf Türblatt/Bandseite mit Montageplatte Für Anschlagtüren Flügelbreite bis 1400 mm Für rechts und links angeschlagene Türen ohne Umstellung verwendbar Für Feuer- und Rauchschutztüren (bei Türblattmontage mit Montageplatte) Lieferumfang obenliegender Türschließer: GEZE R-Gleitschiene obenliegender Türschließer TS 5000 Montageplatte Montagematerial Ersatzteile und Zubehör für GEZE TS 5000 R: Montageplatte für GEZE TS 5000 R- / RFS-Gleitschiene (Montage schmale Zargen) >> E-Feststellung / Plattenfeststellung >> Raucherkennungsteil >> Netzteil Stromversorgungsteil >>

AMF Nr. 104 - Gittertorriegelschloss mit U-Stulp jedes Teil von diesem Gittertorriegelschloss ist rundum verzinkt, Riegel aus Stahl Gittertor-Riegelschloss mit U-Stulp Jedes Teil rundum verzinkt Rechts und links verwendbar Riegel aus Stahl Schließung: PZ  Dorn 50 mm Tour 2-tourig Ausführungen: Art.-Nr. Schließung Dorn (mm) Kastenbreite (mm) Gewicht (g) AMF.104Z.12179 PZ 50 85 550 Hinweis: Das Schloss AMF Nr. 104Z kann mit dem separat zu bestellenden Buntbart-Nachrüstsatz Nr. 51 nachgerüstet werden. Die Stulpschraube muss dabei auf 65 mm gekürzt werden! Zum Anschrauben an Rohre 27 - 50 mm Außendurchmesser (G 3/4“ - G 1 1/2“) und an Vierkantprofile oder Winkeleisen. Auflagebreite für das Schloss min. 30 mm. Lieferumfang:Gittertor-Riegelschloss mit U-Stulp - AMF Nr. 104

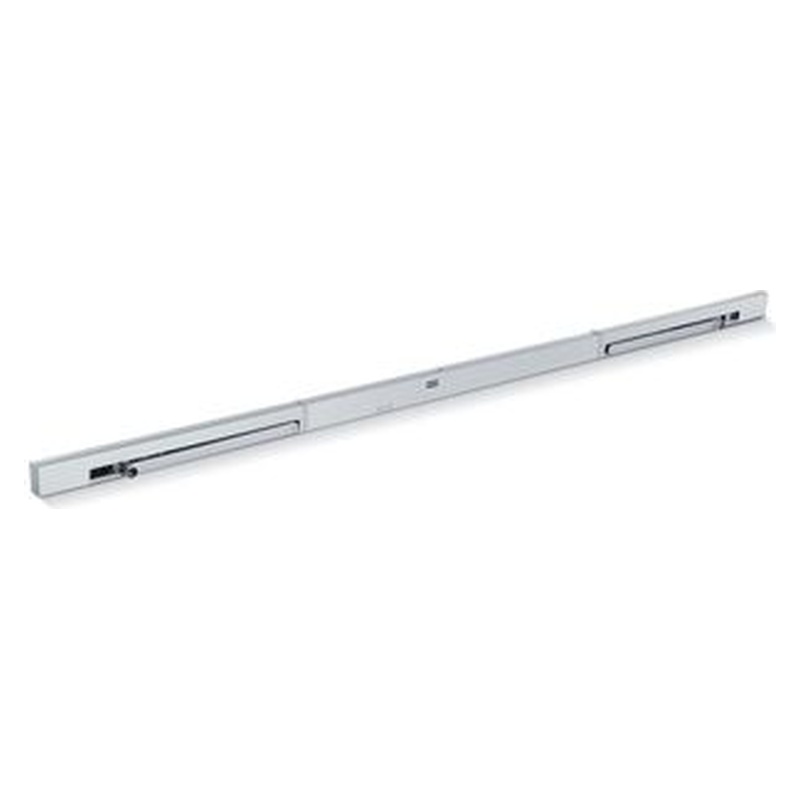

GEZE R-ISM-Gleitschiene TS 5000Durchgehende Gleitschiene mit integriertem Rauchschalter, Rauchschalterzentrale (RSZ) und mechanischer Schließfolgeregelung für zweiflügelige Brandschutztüren, 230V AC, silberfarbig Kurz & KnappDurchgehende Gleitschiene mit integriertem Rauchschalter, RSZ und SchließfolgeregelungMacht aus zwei GEZE TS 5000 eine autarke Feststellanlage (FSA Typ 1 nach DIN 14677)230V AC / 50 Hz Netzanschluss — keine externe Zentrale erforderlichAbmessungen: 2740 × 55 × 30 mm (Überlänge: 3140 mm verfügbar)Feststellbereich 80°–130°, beidseitig (Gang- und Standflügel)Verschmutzungsanzeige und Alarmschwellennachführung integriertPotenzialfreier Kontakt zur Einbindung in GebäudeleittechnikBandabstand: 1500–2800 mm (Überlänge bis 3200 mm)Rauchschalter-Tausch nach 8 Jahren (DIN 14677) GEZE R-ISM-Gleitschiene — Feststellanlage in einer SchieneDie GEZE R-ISM-Gleitschiene verwandelt zwei einzelne GEZE TS 5000 Türschließer in eine vollständige, autarke Feststellanlage (FSA Typ 1 nach DIN 14677). Rauchschalter, Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung sind in einer durchgehenden Gleitschiene (2740 × 55 × 30 mm) vereint.Die Gleitschiene arbeitet mit 230V AC / 50 Hz. Eine externe Zentrale oder separate Rauchmelder sind nicht erforderlich. Bei Rauchentwicklung löst der integrierte Rauchschalter über die RSZ die Feststellung aus — die Tür schließt selbstständig mit korrekter Schließfolge (Standflügel vor Gangflügel).Die R-ISM-Gleitschiene ist die kompakteste Lösung für Feststellanlagen an zweiflügeligen Brandschutztüren. Im Vergleich zur E-ISM-Gleitschiene (24V DC, externe Komponenten) entfällt die separate Verdrahtung von Rauchmeldern und RSZ. Technische DatenEigenschaftWertTypR-ISM-Gleitschiene (Bandseite)Für Türschließer2× GEZE TS 5000FSA-TypTyp 1 nach DIN 14677 (autark)Spannungsversorgung230V AC / 50 HzAbmessungen (B × H × T)2740 × 55 × 30 mmÜberlänge (B × H × T)3140 × 55 × 30 mmBandabstand min.1500 mmBandabstand max.2800 mm (Überlänge 3200 mm)Gangflügelbreite min.875 mmStandflügelbreite min.400 mmFeststellbereich80°–130° (beidseitig)RauchschalterIntegriertRauchschalterzentrale (RSZ)IntegriertSchließfolgeregelungMechanisch (ISM), integriertVerschmutzungsanzeigeJaAlarmschwellennachführungJaPotenzialfreier KontaktJa (Abfrage Offenhaltung)Zusätzliche RauchmelderAnschließbarOberflächeSilberfarbig (RAL 9006 ähnlich)EinsatzortNur InnenwändeRauchschalter-Tauschzyklus8 Jahre (DIN 14677) KompatibilitätKomponenteDetailsTürschließer2× GEZE TS 5000 (Art. 027333) — identisch zu ISM und E-ISMMontageplatteR-ISM-Montageplatte (Art. 118690) — Pflicht bei BrandschutztürenHandauslösetasterAS 500 (Art. 116266) — normativ vorgeschriebenFunkmodulGC 171 (Art. 163051) für kabellose AnbindungNachrüstung von ISM auf R-ISM: Gleitschiene tauschen, Montageplatte tauschen (118702 → 118690), 230V AC Anschluss verlegen. Neuabnahme durch autorisierte Fachkraft erforderlich. R-ISM-Gleitschienen-VariantenVarianteFeststellungArt.-Nr. (silber)R-ISMBeidseitig (Gang- + Standflügel)115614R-ISM/GNur Gangflügel115619R-ISM/SNur Standflügel160545R-ISM/0Ohne Feststellung (nur Überwachung)160543R-ISM ÜberlängeBeidseitig, bis 3200 mm Bandabstand115626 Normen & ZulassungenDIN EN 1155 — Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 — Feststellanlagen für Feuer-/RauchschutztürenDIN 14677-1 — Instandhaltung von FeststellanlagenDIN 14677-2 — Anforderungen an die FachkraftEN 54-7 — Optische RauchschalterDIBt-Bauartgenehmigung — als Teil des GEZE FA GC 150 Systems Wartung und PrüfintervalleIntervallPrüfungDurchführungMonatlichFunktionsprüfung mit PrüfaerosolEingewiesene PersonJährlichVollständige FachprüfungFachkraft nach DIN 14677-2TauschzyklenKomponenteTauschzyklusIntegrierter Rauchschalter8 Jahre (DIN 14677)Der Rauchschalter kann nicht gereinigt oder geöffnet werden. Bei Ansprechen der Verschmutzungsanzeige ist ein Austausch erforderlich. Häufig gestellte FragenWas ist in der R-ISM-Gleitschiene integriert?Rauchschalter, Rauchschalterzentrale (RSZ), elektrische Feststellung und mechanische Schließfolgeregelung — alles in einer Schiene. Es werden keine externen Komponenten benötigt.Welche Türschließer passen zur R-ISM-Gleitschiene?Zwei GEZE TS 5000 (Art. 027333). Die Schließer sind identisch zu den Versionen für ISM und E-ISM.Was ist der Unterschied zwischen R-ISM und E-ISM?R-ISM: Rauchschalter und RSZ in der Gleitschiene integriert (230V AC, autark). E-ISM: externe RSZ und Rauchmelder erforderlich (24V DC). R-ISM ist kompakter, E-ISM flexibler bei der Rauchmelder-Platzierung.Brauche ich die R-ISM-Montageplatte?Ja. Die Montageplatte R-ISM (Art. 118690) ist bei Feuer- und Rauchschutztüren zwingend erforderlich. Sie ist nicht identisch mit der ISM/E-ISM-Montageplatte (Art. 118702).Wann muss der Rauchschalter getauscht werden?Nach 8 Jahren gemäß DIN 14677. Der Rauchschalter kann nicht gereinigt oder geöffnet werden. Die Verschmutzungsanzeige warnt rechtzeitig.Kann ich von einer ISM-Gleitschiene auf R-ISM umrüsten?Ja. Gleitschiene tauschen, Montageplatte tauschen (118702 → 118690), 230V AC Anschluss verlegen. Die Türschließer (2× TS 5000) bleiben. Neuabnahme durch autorisierte Fachkraft erforderlich.Welche R-ISM-Variante brauche ich?R-ISM (115614): Feststellung beidseitig (Standard). R-ISM/G: nur Gangflügel. R-ISM/S: nur Standflügel. R-ISM/0: keine Feststellung, nur Rauchüberwachung + Schließfolgeregelung.

Raucherkennungsteil GEZE RSZ 6 - GC 151 passend zu den folgenden GEZE Produkten: GEZE RSZ 6 GEZE TS 5000 R (RSZ 6) GEZE TS 5000 R-ISM (RSZ 6) Weitere Informationen zur Rauchschalterzentrale RSZ 6:Die GEZE Rauchschalterzentrale RSZ 6 hat eine Bauhöhe von 30 mm. Sie wird an das 230 V-Stromnetz angeschlossen und versorgt die angeschlossenen Feststellvorrichtungen zuverlässig mit 24 V DC Spannung (max. 200 mA).Die Rauchschalterzentrale wird über der Türöffnung an der senkrechten Wand montiert und ermöglicht dadurch die Früherkennung von Feuer und Rauch. Bei Alarm wird die Spannungsversorgung der Feststellvorrichtungen unterbrochen und die Türen schließen sofort. Lieferumfang Raucherkennungsteil GEZE RSZ 6 - GC 151: Raucherkennungsteil GEZE RSZ 6 - GC 151 Ohne Gehäuse Informationen zu GEZE TS 5000 R Feststellanlage >>
