GEZE E-Feststellung GEZE RSZ 6 mit Microschalter - Plattenfeststellung
252,18 €*
inkl. MwSt
211,92 €
zzgl. MwSt
Lieferzeit 4-6 Werktage
Produktinformationen "GEZE E-Feststellung GEZE RSZ 6 mit Microschalter - Plattenfeststellung"

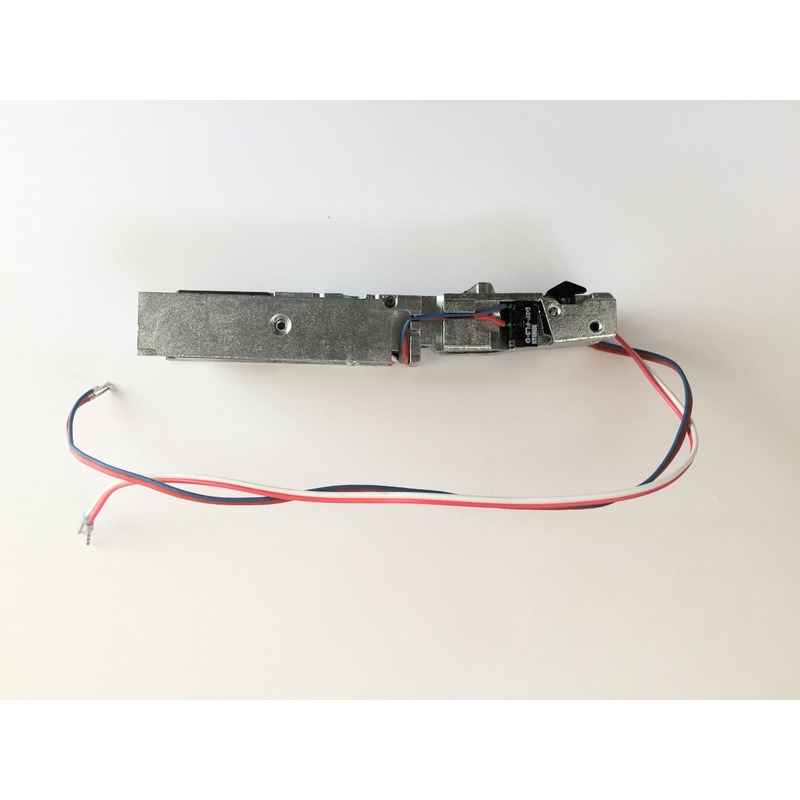

GEZE E-Feststellung RSZ 6 mit Microschalter: Plattenfeststellung
Elektromechanische Feststelleinheit mit Microschalter-Rückmeldung für Feststellanlagen mit RSZ 6. Die robuste Alternative zur Magnetfeststellung.
Das GEZE E-Feststellung GEZE RSZ 6 mit Microschalter - Plattenfeststellung ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen.
- Elektromechanische Feststelleinheit für 24 V DC Betrieb
- Integrierter Microschalter zur Positionsrückmeldung an die RSZ
- Plattenfeststellung: montiert auf Plattenträger, nicht direkt an Tür
- Für ältere Feststellanlagen mit RSZ 6
- Zugelassen nach EN 1155 / EN 14637
- Alternative zur Magnetfeststellung (GEZE Haftmagnet)
Feststellung mit Microschalter-Rückmeldung
Die E-Feststellung RSZ 6 mit Microschalter ist eine elektromechanische Feststelleinheit. Sie hält eine Tür durch einen gesteuerten Riegel mechanisch in Position, nicht durch Magnetkraft wie ein Haftmagnet. Der integrierte Microschalter meldet der Rauchschalterzentrale RSZ 6 zuverlässig zurück, ob die Tür gerade festgestellt ist oder nicht: wichtig für die Anlagenüberwachung.
Als „Plattenfeststellung" wird das Bauteil auf einen Plattenträger montiert, der wiederum an Boden, Wand oder Türblatt befestigt ist. Die gesamte Einheit arbeitet mit 24 V DC aus der RSZ 6. Bei Raucherkennung fällt die Haltekraft ab, die Tür schließt, wie bei allen GEZE Feststellanlagen nach EN 14637.
Technische Daten GEZE RSZ 6
| Typ | elektromechanische Feststelleinheit mit Microschalter |
|---|---|
| Betriebsspannung | 24 V DC |
| Kompatibilität | GEZE RSZ 6 / FA GC 150 |
| Rückmeldung | Microschalter (geschlossen / offen) |
| Montageart | Plattenfeststellung auf Plattenträger |
| Zulassung | EN 1155, EN 14637 |
| Einsatz | Feststellanlagen an Feuer- und Rauchschutztüren |
Montage GEZE RSZ 6
- Plattenträger an Boden, Wand oder Türblatt montieren (je nach Konstruktion).
- E-Feststelleinheit auf dem Plattenträger befestigen.
- 24V-Zuleitung von der RSZ 6 führen, Microschalter-Leitung an RSZ 6 anschließen.
- Funktionstest: Feststellung auslösen, Microschalter muss Position korrekt zurückmelden.
Anwendung
Einsatzbereich und Normen-Kontext
Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung).
Häufige Fragen
Was ist der Unterschied zur Magnetfeststellung?
Ein Haftmagnet hält die Tür rein magnetisch. Die E-Feststellung verriegelt mechanisch über einen Bolzen. Die E-Feststellung ist robuster, benötigt aber einen Microschalter zur Positionsrückmeldung an die Zentrale.
Kann ich die E-Feststellung an der RSZ 7 betreiben?
Die RSZ 7 ist abwärtskompatibel zur RSZ 6-Peripherie. Der Anschluss funktioniert: Schaltplan gegenüberprüfen.
Wofür der Microschalter?
Die RSZ braucht die Rückmeldung, um sicherzustellen, dass die Feststellung tatsächlich gelöst wurde, wenn der Rauchmelder auslöst. Ohne Rückmeldung fehlt der Anlage diese Information.
Wie oft muss die E-Feststellung gewartet werden?
Nach DIN 14677 jährlich durch eine befähigte Person. Mechanischer Verschleiß, Microschalter-Funktion, Kabelverbindung prüfen.
Welche Normen erfüllen GEZE-Komponenten?
GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination.
GEZE Feststellanlagen-Komponenten im Überblick
Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System:
| Komponente | Art.-Nr. | Funktion |
|---|---|---|
| GC 151 Raucherkennungsteil | 103555 | Sturzrauchschalter + Steuerlogik für RSZ 6 |
| GC 152 Rauchmelder | 139850 | Decken-Zusatzrauchmelder (24V kabelgebunden) |
| GC 172 Funkrauchmelder | 195522 | Batteriebetrieben, Funk via GC 171 |
| RSZ 7 Rauchschalterzentrale | 181025 | Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) |
| Netzteil RSZ 6 | 85392M | Stromversorgung 230V→24V für RSZ 6 |
| E-Feststellung RSZ 6 | 115783 | Elektromechanische Feststelleinheit mit Microschalter (dieses Produkt) |
| Funkmodul GC 171 | 163051 | Empfänger für Funkrauchmelder / Funk-Erweiterung |
| Funkeingabemodul GC 175 | 163068 | Funk-Handtaster für Feststellanlagen |
| Wireless KIT GC 170 | 163692 | Komplett-Set: GC 171 + 2× Funkrauchmelder |
Lieferumfang
- 1 Stück GEZE E-Feststellung GEZE RSZ 6 mit Microschalter - Plattenfeststellung
