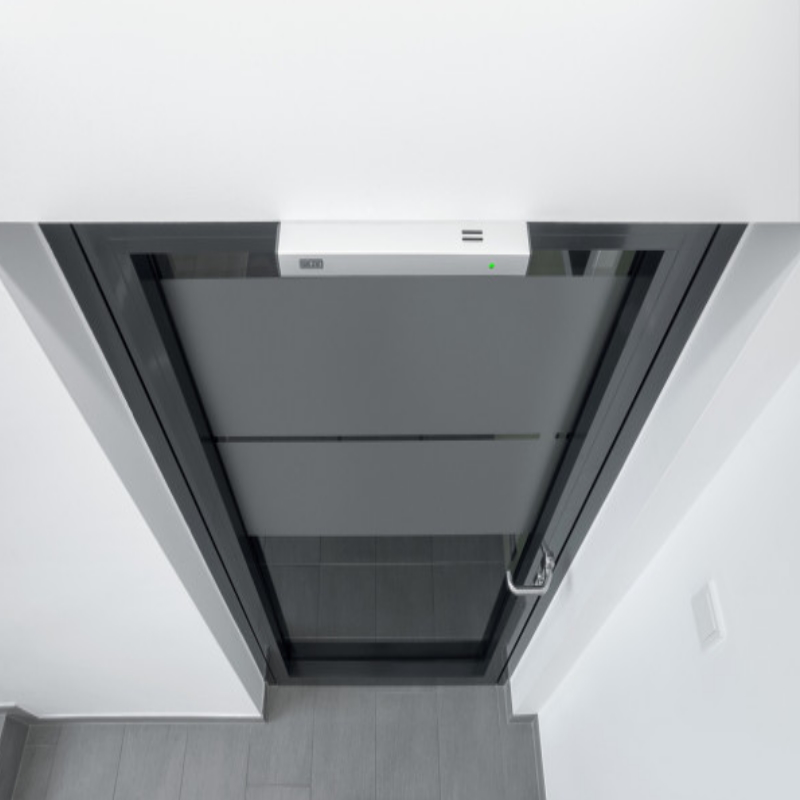

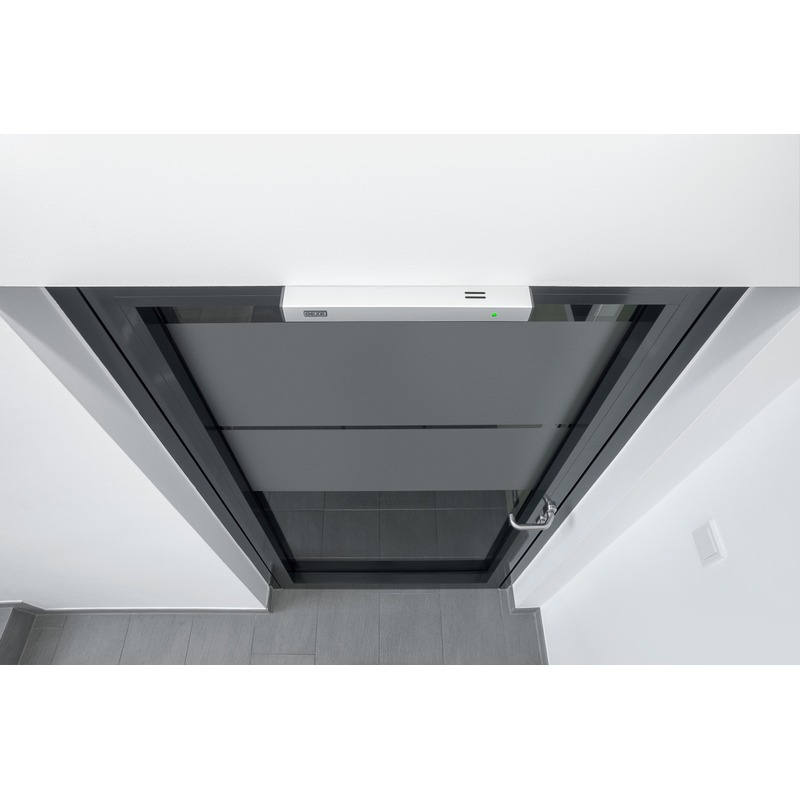

GEZE RSZ 7 Rauchschalterzentrale

GEZE GC 152 Deckenrauchmelder Optischer Deckenrauchmelder 24 V DC zur Erweiterung der GEZE Feststellanlage FA GC 150 — ideal für lange Flure und größere Räume, in denen der Sturzrauchschalter allein nicht ausreicht. Optischer Rauchmelder nach dem Streulichtprinzip 24 V DC, 20 mA Stromaufnahme Anschluss an RSZ 6, RSZ 7 oder R-Gleitschiene (2-adrig) Schutzart IP54, -5 bis +50 °C Alarmschwellennachführung für lange Standzeit Zugelassen nach EN 54-7 und EN 14637 Für Flure und große Räume: Der Deckenrauchmelder Eine Feststellanlage mit nur einem Sturzrauchschalter reicht bei kurzen Fluren aus — in längeren Gängen aber kann Rauch die Tür erreichen, bevor er am Sturz ankommt. Der GEZE GC 152 ist die Lösung: Als zusätzlicher Deckenrauchmelder erkennt er Rauch direkt dort, wo er entsteht, und meldet ihn an die RSZ-Zentrale. Der Melder arbeitet kabelgebunden über eine 2-adrige Verbindung zur RSZ 6 oder RSZ 7. An eine RSZ 7 lassen sich bis zu 2 zusätzliche GC 152 oder GC 153 anschließen. Die Schutzart IP54 macht den Einsatz auch in leicht staubigen oder feuchten Umgebungen möglich — etwa Treppenhäuser, Küchenvorbereiche, Werkstätten. Die integrierte Alarmschwellennachführung passt die Empfindlichkeit automatisch an die Umgebung an und sorgt für eine lange Standzeit. Produkt-Highlights GEZE GC 152 Frühere Erkennung — Rauch wird an der Decke vor der Tür detektiert Selbstrückstellend — nach Alarm ohne manuelle Rückstellung Leitungsüberwachung — automatische Kontrolle der Kabelverbindung IP54 — staub- und spritzwassergeschützt Betriebsanzeige — LED zeigt Ready-Zustand Zugelassen — EN 54-7, DIN EN 14637, DIBt Technische Daten GEZE GC 152 Typoptischer Deckenrauchmelder (Streulicht) Betriebsspannung24 V DC Stromaufnahme20 mA Anschluss2-adrig an RSZ 6 / RSZ 7 / R-Gleitschiene SchutzartIP54 Umgebungstemperatur-5 °C bis +50 °C ErfassungDeckenbereich vor der Brandschutztür Rückstellungselbstrückstellend nach Alarm Tauschintervall8 Jahre (DIN 14677) NormenEN 54-7, EN 14637, DIBt LieferumfangRauchmelder + Montagesockel Montage & Wartung Sockel mittig an der Decke montieren (Abstand zu Wänden/Ecken beachten). 2-adrige Leitung zur RSZ führen, Polarität beachten. Rauchmelder in Sockel einrasten und verdrehen. Funktionstest mit Prüfaerosol, Eintrag ins Prüfbuch. Tausch nach 8 Jahren oder bei Verschmutzung. Häufige Fragen Wie viele GC 152 kann ich an eine RSZ anschließen?An eine RSZ 7 bis zu 2 zusätzliche Deckenmelder. Die RSZ 6 akzeptiert ebenfalls zusätzliche Melder — Details zur maximalen Anzahl stehen im Schaltplan der Zentrale. Reicht nur ein Sturzrauchschalter?Bei kurzen Fluren ja. Bei Fluren länger als ca. 10 m ist ein zusätzlicher GC 152 empfehlenswert, um Rauch frühzeitiger zu erkennen. Ist der GC 152 funkfähig?Nein — für Funk gibt es den GC 172. Der GC 152 wird kabelgebunden 2-adrig angeschlossen. Muss der Melder getauscht werden?Ja, alle 8 Jahre nach DIN 14677. Der Tausch wird im Prüfbuch dokumentiert. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) (dieses Produkt) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

GEZE Unterbrechertaster Manueller Handauslösetaster zum Auslösen einer GEZE Feststellanlage — unterbricht die 24V-Spannung zur Feststellvorrichtung, die Tür schließt kontrolliert. Handauslösetaster für GEZE Feststellanlagen FA GC 150 Unterbricht die 24V-Versorgung zur Feststellvorrichtung Kabelgebunden (2-adrig) zur RSZ 6 oder RSZ 7 Aufputz oder Unterputz montierbar Pflicht bei vielen Feststellanlagen für manuelle Auslösung Drahtlose Alternative: GC 175 Funkeingabemodul Manuelle Auslösung der Feststellanlage Viele Feststellanlagen müssen laut Abnahmeschein eine manuelle Auslösung ermöglichen — ein Taster, mit dem jeder die Tür sofort zum Schließen bringen kann. Genau das leistet der GEZE Unterbrechertaster: Beim Drücken unterbricht er die 24V-Stromversorgung zwischen RSZ und Feststellvorrichtung. Der Haftmagnet oder die elektromechanische Feststellung verliert ihre Haltekraft, die Tür schließt durch den Türschließer. Der Taster wird kabelgebunden mit der Rauchschalterzentrale verbunden (2-adrig) und kann aufputz oder unterputz in ausreichender Reichweite zur Tür montiert werden. Für Nachrüstungen ohne Kabelverlegung gibt es die drahtlose Alternative GC 175 (Funkeingabemodul), das zusammen mit dem Funkmodul GC 171 arbeitet. Technische Daten GEZE Unterbrechertaster TypHandauslösetaster (Unterbrecher) FunktionUnterbricht 24V-Spannung zur Feststellvorrichtung Anschluss2-adrig zur RSZ 6 / RSZ 7 Montageaufputz oder unterputz Kompatibilitätalle GEZE Feststellanlagen FA GC 150 Häufige Fragen Ist der Taster Pflicht?Bei vielen Feststellanlagen ja — die genaue Anforderung steht im Abnahmeschein. Zur Evakuierung oder Wartung muss die Tür manuell schließbar sein. Was unterscheidet den Taster vom Funkeingabemodul GC 175?Der Unterbrechertaster ist kabelgebunden; das GC 175 arbeitet drahtlos (Funk via GC 171). Bei Neuinstallationen mit kurzer Leitungsstrecke: Taster. Bei Nachrüstungen ohne Kabel: Funkmodul. Wo montiere ich den Taster?Gut zugänglich und sichtbar in der Nähe der Tür — oft an der Wand neben dem Türrahmen, in Türgriffhöhe.

GEZE Haftgegenplatte mit Gelenk Haftgegenplatte mit beweglicher Lagerung — gleicht Winkel- und Richtungsabweichungen aus. Die Platte kippt sich in die Magnetebene, auch wenn die Tür nicht ganz senkrecht steht. Haftgegenplatte mit Kugelgelenk oder Drehlagerung Gleicht Winkel-Abweichungen zwischen Magnet und Tür aus Für schiefe Türen, unebene Böden, nicht-senkrechte Einbauten Passend zu allen GEZE Haftmagneten Die leistungsstärkste Gegenplatten-Variante Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene — sie gleicht nicht nur Unebenheiten aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten GEZE Haftgegenplatte TypHaftgegenplatte mit Gelenk (Kippausgleich) AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibilitätalle GEZE Haftmagnete Einsatzschiefe Türen, Altbauten, Sondermontagen Häufige Fragen Federpuffer oder Gelenk — was ist besser?Federpuffer gleicht parallele Unebenheiten (ein paar Millimeter Abstand) aus. Gelenk gleicht Winkelabweichungen aus (die Tür steht schief). Bei Zweifel ist das Gelenk die sicherere Wahl, denn es deckt beide Fälle ab. Wofür typische Einsatzfälle?Altbauten mit Setzungen, Türen mit ausgeschlagenen Bändern, Tür im Flur mit windbedingter Bewegung, Einbausituationen, in denen der Magnet aus Platzgründen schräg sitzt. Hält die Gelenk-Variante genauso stark wie starre?Die volle Haltekraft wird erreicht, wenn sich die Platte in die Magnetebene dreht und flächig aufliegt. In der Praxis oft sogar besser als eine starre Platte an einer unebenen Tür. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt)

GEZE Raucherkennungsteil GC 151 für RSZ 6 Sturzrauchschalter mit integrierter Steuerlogik — das Kernstück der GEZE Feststellanlage FA GC 150. Wird in die RSZ 6 eingeclipst oder direkt in die R-Gleitschiene eingebaut. Optischer Rauchmelder mit Auslösevorrichtung und Steuerlogik in einem Bauteil Clipst direkt in das RSZ 6-Gehäuse oder in eine R-Gleitschiene Drei Klemmenleisten für Feststellvorrichtung, Deckenmelder, Handtaster Tauschintervall 8 Jahre nach DIN 14677 Ersatzteil / Neubestückung für bestehende FA GC 150-Anlagen Das Herzstück der Feststellanlage RSZ 6 Der GC 151 ist das zentrale Bauteil einer GEZE Feststellanlage FA GC 150: Er erkennt Rauch und steuert den Schließvorgang. Anders als ein reiner Deckenrauchmelder (GC 152) bringt er zusätzlich die komplette Steuerlogik mit — Anschlüsse für die Feststellvorrichtung, optional Deckenrauchmelder, Handtaster und das Funkmodul GC 171. Der GC 151 sitzt typischerweise über der Tür im RSZ-Gehäuse oder direkt in der R-Gleitschiene — im Sturzbereich, wo aufsteigender Rauch zuerst ankommt. Nach DIN 14677 muss der Rauchmelder alle 8 Jahre getauscht werden; das Herstelldatum steht auf dem Typenschild. Technische Daten GEZE RSZ 6 Typoptischer Rauchmelder + Steuerlogik EinbauortRSZ 6-Gehäuse oder R-Gleitschiene, waagerecht am Sturz Anschluss3 Klemmenleisten (KL1 Feststellung, KL2 Zusatzmelder/Taster, KL3 Funk) Betriebsspannung24 V DC (aus RSZ) Tauschintervall8 Jahre (DIN 14677) KompatibilitätGEZE FA GC 150, RSZ 6, R-Gleitschienen ZulassungDIBt, EN 54-7 Einbau & Wartung Altes Raucherkennungsteil aus RSZ 6 oder R-Gleitschiene entnehmen (nach Spannungsfreischaltung). Neuen GC 151 einclipsen, Klemmenleisten gemäß Vorlage verdrahten. Funktionstest: Alarm auslösen (Prüfaerosol), Feststellung muss abfallen. Eintrag ins Prüfbuch nach DIN 14677 — inkl. Herstelldatum und Einbaudatum. Häufige Fragen Unterschied GC 151 vs. GC 152?GC 151: Sturzrauchschalter mit Steuerlogik (Kern der Anlage). GC 152: reiner Deckenrauchmelder zur Erweiterung in Flurbereichen. Kann ich den GC 151 auch in RSZ 7 verwenden?Nein — die RSZ 7 bringt ihre Steuerlogik bereits mit. Für RSZ 7 sind nur zusätzliche Deckenmelder (GC 152) oder Funkmelder (GC 172) erweiterbar. Warum alle 8 Jahre tauschen?Die optische Kammer verschmutzt und die Alarmschwellennachführung arbeitet nicht mehr zuverlässig. DIN 14677 schreibt den Tausch vor. Muss nach dem Tausch neu abgenommen werden?Nein, der reine Tausch des Raucherkennungsteils ist keine neue Abnahme. Die jährliche Fachprüfung muss jedoch dokumentieren, dass der Austausch erfolgt ist. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 (dieses Produkt) GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

GEZE Haftgegenplatte Standard Ferromagnetische Gegenplatte für GEZE Haftmagnete — das Gegenstück am Türblatt. Die Standardausführung sitzt fest und plan, ohne Federung oder Gelenk. Ferromagnetische Haftplatte für GEZE Haftmagnete Standardausführung: plan, starr montiert Passend zu allen GEZE Haftmagneten (115830, 115829M, 115951) Befestigung am Türblatt (in Magnethöhe) Silberfarbig, verschraubt Die günstigste Gegenplatte — für präzise ausgerichtete Türen Die Gegenplatte am Türblatt Ein Haftmagnet allein hält nichts — er braucht eine ferromagnetische Fläche, an der er haften kann. Diese Aufgabe übernimmt die Haftgegenplatte. Sie wird am Türblatt verschraubt, genau in der Höhe, in der der Haftmagnet sitzt. Ist die Tür geöffnet, zieht der Magnet die Platte an und hält die Tür fest. Die Standardvariante ist die günstigste Lösung und für saubere, präzise montierte Türen völlig ausreichend. Weicht die Tür aber ab (Unebenheiten, leichter Winkel), greift der Magnet nicht voll — dann sind die Varianten mit Federpuffer (115955) oder Gelenk (115956) die bessere Wahl. Technische Daten GEZE Haftgegenplatte Standard TypHaftgegenplatte, Standardausführung Montageverschraubt am Türblatt Ausgleichkeine Federung, kein Gelenk — starr Kompatibilitätalle GEZE Haftmagnete (115830, 115829M, 115951) Oberflächesilberfarbig Häufige Fragen Wann Standard, wann Federpuffer oder Gelenk?Standard: präzise Türen. Federpuffer: leichte Unebenheiten (z. B. alter Türrahmen). Gelenk: Türen, die leicht schief stehen — die Platte kann sich mitdrehen und voll am Magnet aufliegen. Wie montiere ich die Haftgegenplatte?Genau in der Höhe des Haftmagneten am Türblatt verschrauben. Bei geschlossener Tür sollte der Magnet die Platte gerade berühren — dann hält er optimal. Lässt sich die Platte am lackierten Türblatt schrauben?Ja — das ist die übliche Montage. Schrauben werden vorgebohrt und eingedreht. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: den Haftmagnet (am Boden/Wand) und die Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.Besonderheit Haftmagnet Grundmodell115830Basis-Elektromagnet, flexible Montage Türhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz Haftmagnet Bodenmontage115951Alugehäuse, Bodenkonsole, geschützt Haftgegenplatte Standard115954Plan, fester Sitz am Türblatt (dieses Produkt) Haftgegenplatte Federpuffer115955Gefedert, gleicht Unebenheiten aus Haftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus

Schwenkbarer Türhaftmagnet mit verdeckten Klemmen (kurze Bauform) Auslegerlänge 185 mm, Haftkraft 490 N, 24 V DC Magnetkopf 360° drehbar – ideal bei nicht fluchtender Tür/Wand Passende Ankerplatten: ASS 55 (flach) oder AFS 55 (Winkel) Wandabstand bis ca. 16 cm — Standard-Türleibung, Magnet sitzt direkt an der Wand. Auslegerhaftmagnet THM 439/185 Der Hekatron THM 439/185 ist die schwenkbare Version mit 185 mm langem Ausleger. Wird der Türhaftmagnet nicht direkt an der Wand, sondern auf Abstand zur Tür benötigt – etwa bei tieferer Türleibung, Sturzkasten oder Mauerwerksprung – ist er die erste Wahl. Der Magnetkopf ist auf der Trägerplatte um 360° drehbar; auch leicht schräge Türsituationen lassen sich kompensieren. Die Anschlussklemmen sind verdeckt in der Grundplatte verlegt. Mit Freilaufdiode und Verpolschutz für den sicheren Betrieb an FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt. Technische Daten EigenschaftWert Auslegerlänge185 mm Haftkraft490 N Betriebsspannung24 V DC MagnetdurchmesserØ 55 mm Magnetkopf360° drehbar Anschlussklemmenverdeckt, Freilaufdiode + Verpolschutz SchutzartIP 40 Passende AnkerplattenASS 55 (flach) oder AFS 55 (Winkel) NormenEN 14637, DIN 14677, DIBt-Bauartgenehmigung THM 439 – welche Auslegerlänge? ModellAuslegerlängeTypischer Einsatz THM 439/185185 mmStandard-Türleibung bis ca. 16 cm Wandabstand THM 439/335335 mmTiefere Leibung, Sturzkasten, Wandbeschlag THM 439/485485 mmSehr tiefe Leibung, Mauerwerk-Sprung Vor der Bestellung den Wandabstand zur Anlagefläche der Tür ausmessen. Im Zweifel die nächstgrößere Auslegerlänge wählen – Reserve schadet nicht. Passende Hekatron Feststellanlagen-Zentrale Der Haftmagnet wird über den THM-Ausgang einer Hekatron-Zentrale mit 24 V DC versorgt. Welche Zentrale Sie brauchen, hängt von Türanzahl, Zahl der Brandmelder und gewünschter Notstromversorgung ab: ZentraleEinsatzmax. MelderNotstrom RSZ Kompakt1 Tür, integrierter Rauchschalter im Sturzintegriert + 2 externnein FSZ Kompakt1 Tür, externe Melder, designorientiert6nein FSZ BasisStandard-Zentrale (meistverwendet)12nein FSZ ProAnlagen mit hoher Belastung, BMZ-Anbindung20–24optional (ESM Pro) Auslösung & Wartung Hekatron HAT 02 – Handauslösetaster für manuelle Türschließung (DIBt-Pflicht bei FSZ Kompakt) Hekatron Prüfaerosol 918/5 – für die jährliche Funktionsprüfung nach DIN 14677 Häufige Fragen zum THM 439/185 Wann lohnt sich der THM 439 statt eines THM 413/425?Immer wenn Türblattfläche und Wandfläche nicht in einer Ebene liegen. Der schwenkbare Kopf gleicht Toleranzen aus, ohne dass mit Distanzhülsen gearbeitet werden muss. Was bringt der drehbare Magnetkopf?Bei Türen, die schräg zur Wand laufen (z. B. abgeschrägte Wand, Sanierungsbau), kann die Magnetfläche so eingestellt werden, dass die Ankerplatte plan aufliegt – voller Haftkontakt = volle Haftkraft. Welche Ankerplatte zur THM 439-Reihe?Alle 439-Varianten (185/335/485) verwenden die gleichen Platten: ASS 55 oder AFS 55. Kann ich den 485er gegen den 185er tauschen?Mechanisch ja, der Lochabstand ist gleich. Die Zulassung (DIBt) ist von der Modellbezeichnung unabhängig – Hauptsache, die Haftfläche liegt sauber an der Ankerplatte an. Was leistet die Freilaufdiode?Beim Abschalten der Spule entsteht eine Induktionsspannung. Die Diode leitet sie kurz – schützt das Schaltrelais der Zentrale und verlängert die Lebensdauer der gesamten Anlage.
