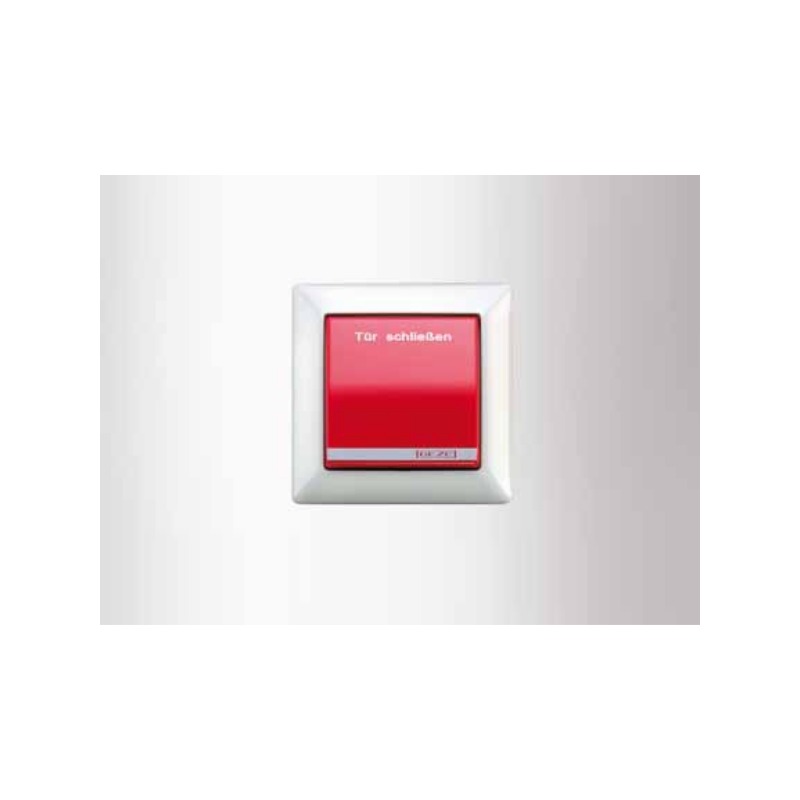

GEZE Unterbrechertaster

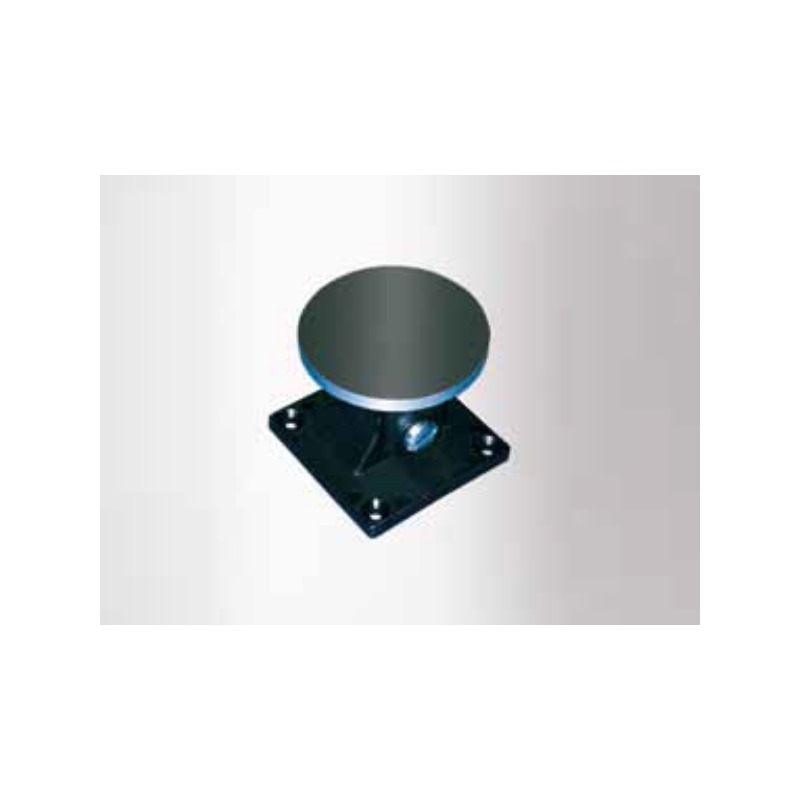

GEZE Haftgegenplatte mit Gelenk Die GEZE Haftgegenplatte mit Gelenk ist eine ferromagnetische Gegenplatte für GEZE Türhaftmagnete 24 V DC mit beweglich gelagerter Haftfläche. Das Gelenk gleicht Winkel- und Richtungsabweichungen aus, sodass die Platte sich auch bei schiefen Türen oder schräg montierten Magneten plan an die Magnetfläche legt – Teil einer Feststellanlage nach DIN EN 1155. Haftgegenplatte mit Kippgelenk Gleicht Winkel- und Richtungsabweichungen aus Für schiefe Türen, unebene Böden, schräg sitzende Magnete Kompatibel mit allen GEZE Haftmagneten 24 V DC Die leistungsstärkste Gegenplatten-Variante – deckt auch Federpuffer-Anwendungen ab Für schiefe Türen und schräge Einbauten Manchmal reicht auch eine Federung nicht aus: Wenn das Türblatt nicht senkrecht steht, der Boden sich geneigt hat oder der Magnet nicht in perfekter Flucht zur Türebene liegt, kann auch eine federnde Platte keinen vollflächigen Kontakt herstellen. Die Lösung: eine bewegliche Lagerung der Haftfläche – das Gelenk. Die GEZE Haftgegenplatte mit Gelenk kippt sich in die Magnetebene. Sie gleicht nicht nur Unebenheiten (wie der Federpuffer 115955) aus, sondern auch Winkel- und Richtungsabweichungen. Die Platte legt sich flächig an den Magneten und nutzt die Haltekraft voll. Besonders sinnvoll in Altbauten mit Setzungen, bei Türen mit ausgeschlagenen Bändern oder wenn Fachmontage aus Platzgründen nicht optimal möglich ist. Technische Daten Spezifikation und Kompatibilität TypHaftgegenplatte mit Gelenk (Kippausgleich) Materialferromagnetischer Stahl, gelenkig gelagerte Haftfläche AusgleichWinkel- und Richtungsabweichungen Montageverschraubt am Türblatt Kompatibel mitGEZE Haftmagnet 115830, 115829M, 115951 (24 V DC) Einsatzschiefe Türen, Altbauten, Sondermontagen NormTeil einer Feststellanlage nach DIN EN 1155 ArtikelOriginal GEZE / MK-Artikelnummer 115956 Häufige Fragen Federpuffer (115955) oder Gelenk – welche Variante?Federpuffer gleicht parallele Unebenheiten aus (kleiner Spalt, leichte Höhendifferenz). Das Gelenk gleicht Winkel- und Richtungsabweichungen aus (Tür steht schief, Magnet sitzt schräg). Im Zweifel ist das Gelenk die sicherere Wahl – es deckt beide Fälle ab. Typische Einsatzfälle für die Gelenk-Variante?Altbauten mit Bodensetzungen, Türen mit ausgeschlagenen Bändern, Flurtüren mit windbedingter Bewegung, Einbausituationen mit schräg montiertem Magnet aus Platzgründen. Hält die Gelenk-Variante genauso stark wie eine starre Platte?Ja. Sobald sich die Platte in die Magnetebene gedreht hat und plan aufliegt, wird die volle Haltekraft erreicht. Bei nicht-fluchtenden Türen in der Praxis sogar besser als eine starre Platte. Mit welchen GEZE-Haftmagneten ist sie kompatibel?Mit allen GEZE-Türhaftmagneten 24 V DC: 115830 Grundmodell, 115829M Wandmontage, 115951 Bodenmontage. Das Gelenk arbeitet unabhängig vom konkreten Magnetmodell. GEZE Haftmagnet-System im Überblick Eine komplette Feststellanlage braucht beides: Haftmagnet (an Wand oder Boden) und Haftgegenplatte (am Türblatt). MK-Beschläge führt alle Varianten: KomponenteArt.-Nr.BesonderheitHaftmagnet Grundmodell115830Basis-Elektromagnet 24 V DC, flexible MontageTürhaftmagnet Wandmontage115829MMit Wandhalterung, Aufputz-MontageHaftmagnet Bodenmontage115951Aluminiumgehäuse, Bodenkonsole, geschütztHaftgegenplatte Standard115954Plan, starr, fester Sitz am TürblattHaftgegenplatte Federpuffer115955Gefedert, gleicht Bautoleranzen ausHaftgegenplatte Gelenk115956Beweglich, gleicht Winkelfehler aus (dieses Produkt) Lieferumfang 1 Stück GEZE Haftgegenplatte mit Gelenk 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

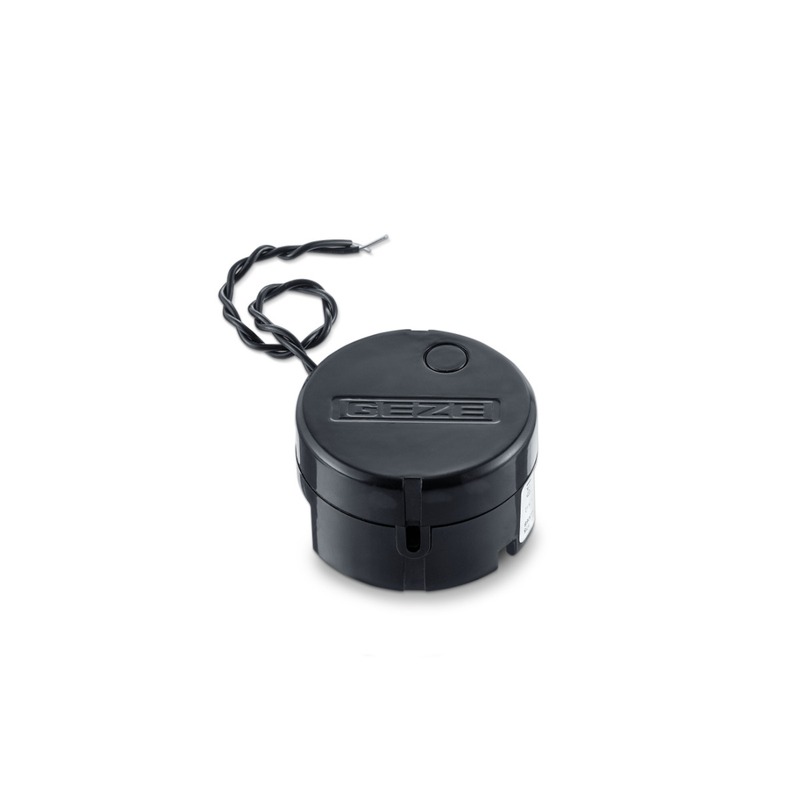

GEZE Funkeingabemodul GC 175: kabelloser Handauslösetaster Batteriebetriebenes Funkmodul für die manuelle Auslösung einer GEZE Feststellanlage: ohne Kabelverlegung, ideal für Nachrüstungen. Das GEZE Funkeingabemodul GC 175 ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Funk-Handauslösetaster für GEZE Feststellanlagen 3V Lithium-Batterie mit ca. 5 Jahren Laufzeit Reichweite 0,3–20 m zum GC 171 Empfangsmodul Auch für potenzialfreie Kontakte nutzbar (Brandmeldeanlage-Interface) Automatische Batterieüberwachung DIBt-zugelassen, für RSZ 6 und RSZ 7 Feststellung manuell auslösen: ohne Kabel Vorschriften verlangen bei vielen Feststellanlagen einen Handauslösetaster, mit dem sich die Anlage bei Bedarf manuell auslösen lässt: etwa bei Evakuierungen oder zur Funktionsprüfung. Dieser Taster muss gut erreichbar sein, und eine Kabelverlegung dorthin ist bei Nachrüstungen oft schwierig oder optisch unerwünscht. Das GC 175 löst das Problem über Funk. Das Modul kommuniziert mit dem GC 171-Empfänger an der RSZ und überträgt Tasterdrücke drahtlos. Als Stromquelle dient eine 3V-Lithium-Batterie mit rund 5 Jahren Laufzeit; bei niedrigem Ladestand meldet das System das an die Zentrale. Neben dem reinen Handauslösetaster lässt sich das GC 175 auch als Interface für potenzialfreie Kontakte einsetzen, etwa um eine Brandmeldeanlage drahtlos mit der Feststellanlage zu verbinden. Technische Daten GEZE GC 175 TypFunk-Handauslösetaster / Potenzialfrei-Interface Stromversorgung3V Lithium-Batterie Batterielaufzeitca. 5 Jahre Reichweite0,3–20 m (zum GC 171) EmpfängerGC 171 (erforderlich) KompatibilitätRSZ 6, RSZ 7, FA GC 150 Batterieüberwachungautomatisch, mit Schwachzustand-Meldung ZulassungDIBt Bauartgenehmigung Einbau GEZE GC 175 Batterie einlegen, Modul am GC 171 anlernen (Pairing-Taste drücken). Gehäuse am gewünschten Montageort anschrauben: Abstand zum GC 171 testen, bevor endgültig montiert wird. Für Potenzialfrei-Einsatz: externen Kontakt an die entsprechenden Klemmen anschließen. Funktionstest: Taste drücken, RSZ muss Auslösung melden. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Braucht jede Feststellanlage einen Handauslösetaster?Viele ja. Die genaue Anforderung hängt vom Abnahmeschein und der Nutzungsart des Gebäudes ab. Bei Fluchtwegen ist ein Taster häufig Pflicht. Brennt die Batterie schnell aus, wenn der Taster nicht benutzt wird?Nein. Das Modul verbraucht im Ruhezustand nur minimale Leistung. Die 5 Jahre Laufzeit gelten für normale Nutzung. Kann ich ein GC 175 als BMA-Interface nutzen?Ja. Die Brandmeldeanlage wird auf einen potenzialfreien Kontakt gelegt, der das GC 175 auslöst. Die FA wird dadurch drahtlos von der BMA aktiviert. Was passiert bei leerer Batterie?Das Modul meldet den Schwachzustand frühzeitig an die RSZ, sodass der Tausch geplant werden kann, bevor die Funktion ausfällt. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen (dieses Produkt) Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder Lieferumfang 1 Stück GEZE Funkeingabemodul GC 175 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

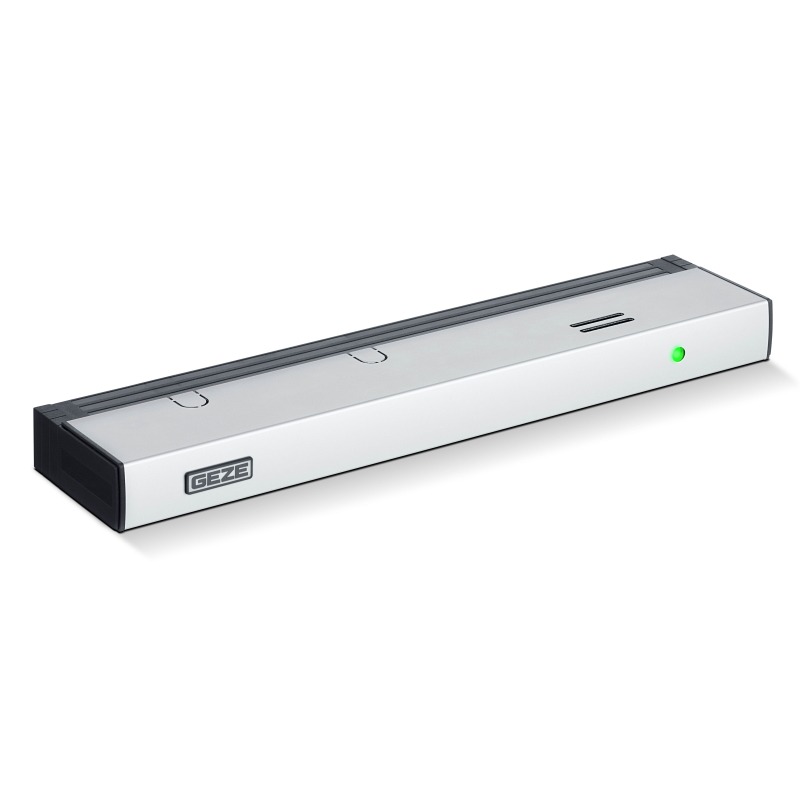

GEZE RSZ 7 Rauchschalterzentrale mit Teleskopfunktion Die Zentrale der GEZE Feststellanlagen FA GC 150: Nachfolgemodell der RSZ 6 mit ausfahrbarem Gehäuse, höherem Ausgangsstrom und Funk-Erweiterung. 230 V AC → 24 V DC. Das GEZE RSZ 7 Rauchschalterzentrale ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Rauchschalterzentrale mit Teleskopfunktion (30 mm ausziehbar) 230 V AC Eingang, 24 V DC / 260 mA Ausgang Steuert bis zu 2 Feststellvorrichtungen gleichzeitig Integrierter Rauchmelder + 2 zusätzliche Deckenmelder anschließbar Funk-Erweiterung über GC 171 (bis zu 6 Funkteilnehmer) Direkter Nachfolger RSZ 6, keine neue Abnahme bei Austausch Nachfolger der RSZ 6 mit mehr Leistung Die RSZ 7 ist das aktuelle Herzstück der GEZE Feststellanlagen FA GC 150. Sie übernimmt die Aufgaben der bewährten RSZ 6 und erweitert sie in drei entscheidenden Punkten: eine Teleskopfunktion am Gehäuse, ein höherer Ausgangsstrom (260 statt 200 mA) und die Möglichkeit zur Funk-Erweiterung. Die Teleskopfunktion fährt das Gehäuse bis zu 30 mm aus: praktisch, wenn ein tief sitzender Sturz, eine Verkleidung oder ein Kabelkanal im Weg ist. Der höhere Ausgangsstrom erlaubt das gleichzeitige Ansteuern von zwei Feststellvorrichtungen, etwa bei zweiflügeligen Türen mit zwei Haftmagneten oder zwei elektrischen Gleitschienen. Über das optionale Funkmodul GC 171 können bis zu 6 Funk-Teilnehmer (GC 172 Rauchmelder, GC 175 Funktaster) integriert werden: ohne zusätzliche Kabelverlegung. Die DIBt-Bauartzulassung FA GC 150 ist identisch mit der RSZ 6, deshalb ist beim Austausch keine neue Abnahme erforderlich. Produkt-Highlights GEZE RSZ 7 Teleskopfunktion: 30 mm ausfahrbar, überbrückt Stürze und Verkleidungen Höherer Ausgangsstrom: 260 mA, steuert 2 Feststellvorrichtungen gleichzeitig Funk-Erweiterung: über GC 171 bis zu 6 Funkteilnehmer 2 externe Rauchmelder anschließbar (GC 152 / GC 153) Nachrüst-kompatibel: ersetzt RSZ 6 ohne neue Abnahme Integrierte Zentrale: Rauchmelder + Logik + Netzteil in einem Gehäuse Technische Daten GEZE RSZ 7 Eingangsspannung230 V AC, 50/60 Hz Ausgangsspannung24 V DC Ausgangsleistung6,3 W (260 mA) Rauchmelder internoptisch, integriert Externe Rauchmeldermax. 2 (GC 152, GC 153) Funk-Teilnehmermax. 6 (mit GC 171) Feststellvorrichtungenmax. 2 gleichzeitig Teleskopfunktion30 mm ausfahrbar ZulassungDIBt FA GC 150 Nachfolger vonRSZ 6 (tauschbar ohne Neuabnahme) Einbau & Austausch Montage am Sturz über der Brandschutztür, auf der Bandseite. Bei vorhandenem Sturz oder Verkleidung die Teleskopfunktion nutzen, um den Rauchmelder frei zu positionieren. 230V-Zuleitung durch Elektrofachkraft anschließen. Bei Austausch einer RSZ 6: Verkabelung meist 1:1 übernehmbar. Neue Inbetriebnahme + Eintrag ins Prüfbuch. Jährliche Fachprüfung nach DIN 14677. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Kann ich eine alte RSZ 6 einfach durch die RSZ 7 ersetzen?Ja. Die DIBt-Zulassung FA GC 150 gilt für beide Modelle. Eine neue Abnahme ist nicht erforderlich: nur Inbetriebnahme und Dokumentation. Warum die Teleskopfunktion?An manchen Stürzen: etwa mit Verkleidungen, Kabelkanälen oder großem Einbautiefen-Unterschied, lässt sich die RSZ 6 nicht optimal positionieren. Die RSZ 7 fährt aus und holt den Rauchmelder näher an die Deckenebene. Muss ich die Funk-Erweiterung nutzen?Nein. Die RSZ 7 arbeitet auch kabelgebunden wie die RSZ 6. Das GC 171-Funkmodul ist eine optionale Nachrüstung: besonders sinnvoll bei Denkmalschutz oder abgehängten Decken. Wie viele Haftmagnete oder Feststellschienen kann die RSZ 7 versorgen?Zwei gleichzeitig. Das reicht für eine zweiflügelige Tür mit zwei Haftmagneten oder zwei elektrischen Gleitschienen. Was muss jährlich geprüft werden?Rauchmelder-Auslösung (Prüfaerosol), Feststellungs-Abfall, LED-Zustände, Kabel-Durchgangsprüfung, Funktion der angeschlossenen Komponenten. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) (dieses Produkt) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder Lieferumfang 1 Stück GEZE RSZ 7 Rauchschalterzentrale 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.

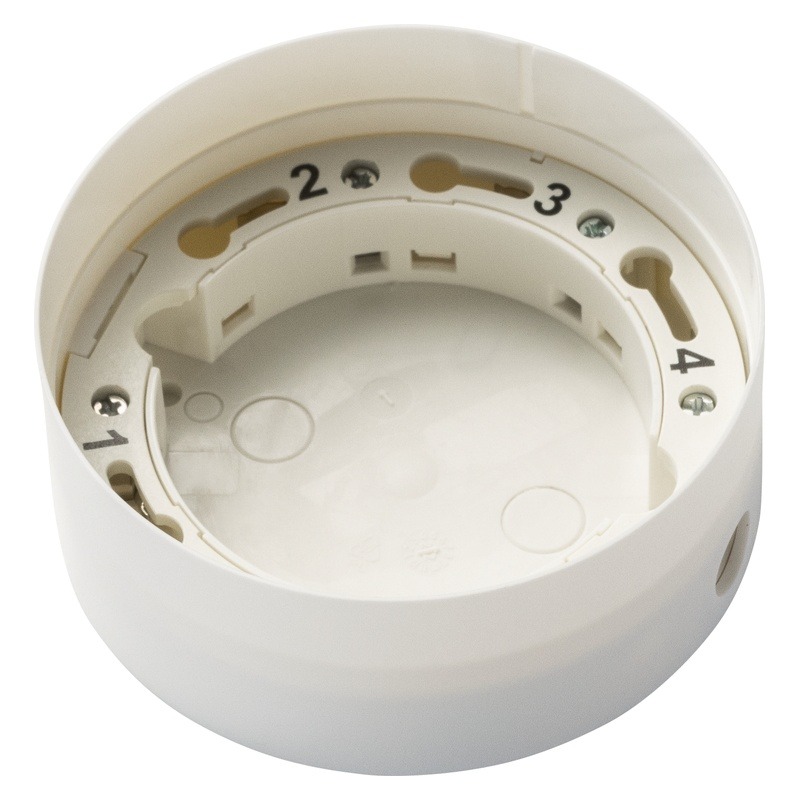

Montagesockel 143 W - Rauchmelder Hekatron Das Montagesockel 143 W - Rauchmelder Hekatron ist ein Original-Bauteil aus dem Sortiment Hekatron Feststellanlagen. Anwendungsbereich: Hekatron-Feststellanlagen an Brand- und Rauchschutztüren in öffentlichen Gebäuden, Industrie und Gewerbe. Aufputz-Sockel zur Wandmontage – speziell für Sturzmelder Für ORS 142 und TDS 247 in trockenen Räumen Mit Magnet zur Leitungsüberwachung Klassischer Einbau über dem Türsturz, ohne Zwischenkonsole Robuste Aufnahme, einfache Verkabelung über seitliche Kabeleinführung Sockel 143 W für Sturzmontage Der Sockel 143 W ist die Wand-Variante der 143-Sockel-Reihe. Er wird klassisch über dem Türsturz angebracht, sodass der ORS 142 bzw. TDS 247 horizontal nach unten zeigt – die typische Position für Sturzmelder einer Feststellanlage. Unterschied zum 143 A: das Gehäuse ist für die seitliche Wandbefestigung optimiert. Wann Sockel 143 W? SituationSockel Direkt an der Decke143 A Über dem Türsturz an der Wand143 W Hohe Decke / KragarmmontageKonsole K 143-K Sturzmontage mit KonsoleKonsole K 143-S Häufige Fragen zum Sockel 143 W Wofür ist der 143 W gedacht?Für die klassische Sturzmontage über der Tür – Melder zeigt nach unten, Sockel sitzt direkt an der Wand. Welche Melder passen?ORS 142 und TDS 247. Was, wenn die Wand zu hoch ist?Bei Räumen mit hohem Sturz oder über 5 m Deckenhöhe ist eine Konsole erforderlich – K 143-K für Kragarm, K 143-S für Sturz mit Verlängerung. Kompatibilität und Wartung Der Hekatron Montagesockel 143 W ist Teil der zugelassenen Hekatron-Feststellanlagen-Familie und kompatibel mit den Rauchschaltern ORS 142 und Sockel-Pendants 143 A (trocken) und 143 AF (feucht). Die jährliche Wartung nach DIN 14677 prüft Sockelbefestigung, Kontakte und Leitungsdurchführung. Bei DIBt-Zulassung der Feststellanlage muss die normgerechte Montageposition mit Konsole K 143-S oder K 143-K eingehalten werden. Lieferumfang 1 Stück Montagesockel 143 W - Rauchmelder Hekatron 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Hekatron FeststellanlagenAlle FeststellanlagenRauchmelder

Hekatron ORS 142 Optischer Rauchschalter Der Hekatron ORS 142 ist ein optischer Rauchschalter nach EN 54-7 für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung und steuert über einen potentialfreien Öffner die Feststellanlagen-Zentrale an. Eingesetzt wird er in öffentlichen Gebäuden, Industrie und Gewerbe. Optischer Rauchschalter nach EN 54-7, Streulichtprinzip, potentialfreier Öffner Artikel 5000552.0301: Leitungsüberwachung nach DIN EN 14637 bereits integriert, Aktivierung über den Magneten im Sockel Verschmutzungskompensation für die 2- bis 3-fache Lebensdauer, Multi-Betriebszustandsanzeige grün, gelb, rot Revisionsanzeige nach DIN 14677, Austausch nach 8 Jahren Sockel separat: 143 A / 143 AF / 143 W / 143 UH, je nach Montagesituation Zugelassen für 20 Fremdsysteme, unter anderem dormakaba, GEZE, Dictator, ECO Schulte, Record Optischer Rauchschalter ORS 142 Der ORS 142 arbeitet nach dem Streulichtprinzip: Lichtsender und Lichtempfänger sitzen in der Messkammer so zueinander, dass nur an Schwebeteilchen gestreutes Licht den Empfänger erreicht und den Alarm auslöst. Zusätzlich schaltet ein Thermoelement bei über 70 °C. Die Auswerteelektronik überwacht den Rauchmessteil laufend auf leichte Verschmutzung, starke Verschmutzung und Störung. Die Verschmutzungskompensation hält den Abstand zwischen Grundsignal und Alarmschwelle konstant und führt laut Hersteller zur 2- bis 3-fachen Lebensdauer. Der Relaiskontakt öffnet bei Alarm, Störung und Spannungsausfall. Made in Germany, zugelassen von −30 bis +60 °C. Welche ORS-142-Ausführung brauchen Sie? Entscheidend ist die Zulassungsgrundlage Ihrer Anlage. Die Nummer steht auf dem Typenschild. AusführungFür welche AnlageMontage ORS 142 (dieser Artikel)Bauartgenehmigung Z-6.500, neu und AustauschDecke oder Sturz, Sockel 143 ORS 142 AT RetroFitälterer Zulassungsbescheid Z-6.5, AustauschDecke oder Sturz, Sockel 143 ORS 142 W ErsatzrauchschalterErsatzkopf für die RSZ KompaktModulbauweise, Wand ORS 142 W ATälterer Zulassungsbescheid Z-6.5, WandausführungModulbauweise, Wand TDS 247Thermodifferenzial, staubige BereicheDecke oder Sturz, Sockel 143 Kurz gefasst: Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT-Ausführung. Der TDS 247 darf an Abschlüssen in Flucht- und Rettungswegen nicht verwendet werden, der ORS 142 schon. LED-Anzeige am ORS 142 richtig lesen Die mehrfarbige LED zeigt den Betriebszustand direkt am Melder. Kapitel 7.1 der Hekatron-Montageanleitung ordnet die Signale so zu: LEDBedeutungWas zu tun ist grünNormalbetriebnichts grün und gelb blinkendleicht verschmutztbei der nächsten Wartung prüfen grün und gelb doppelblinkendstark verschmutzt, Austauschanzeige nach DIN 14677-1Melder tauschen gelbStörung, zum Beispiel MesskammerausfallMelder tauschen, Relais offen, Anlage schließt rotAlarm, Rauch erkanntUrsache prüfen, zurückstellen ausspannungslosVersorgung und Verdrahtung prüfen Andere Farbkombinationen sieht der ORS 142 nicht vor. Zeigt ein Melder ein abweichendes Bild, liegt die Ursache an der Zentrale oder der Verdrahtung. Technische Daten EigenschaftWert FunktionsprinzipStreulicht Ansprechschwelle Rauchnach EN 54 Teil 7 Ansprechschwelle Temperatur70 +5 °C Betriebsspannung18 bis 28 V DC Restwelligkeitmax. 200 mVSS Stromaufnahme in Ruhemax. 22 mA Stromaufnahme bei Alarmmax. 11 mA Stromaufnahme bei Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebsumgebungstemperatur−30 bis +60 °C Lagertemperatur−30 bis +60 °C Luftfeuchte, dauernd ohne Betauung10 bis 95 % rF Gewicht82 g AbmessungenØ 80 mm, Höhe 33 mm Farbeweiß, ähnlich RAL 9010 StandzeitAustausch nach 8 Jahren gemäß DIN 14677 Hekatron Bestell-Nr.5000552.0301 Quelle: Hekatron Produktinformation 7050712-03_DE, 27.04.2022. Leistungsmerkmale Verschmutzungskompensation für die 2- bis 3-fache Standzeit Messkammerüberwachung meldet den Ausfall des Messteils selbsttätig als Störung Multi-Betriebszustandsanzeige grün, gelb, rot für die Sichtdiagnose ohne Messgerät Revisionsanzeige nach DIN 14677-1 für den Austausch nach 8 Jahren RS-Bus-Anschluss für die Zustandsfernabfrage Integrierte Leitungsüberwachung nach DIN EN 14637, aktiviert über den Sockelmagneten Temperaturbereich bis −30 °C, geprüft für den Dauereinsatz Staubschutzkappe im Lieferumfang Welcher Sockel passt zum ORS 142? Der ORS 142 sitzt immer in einem Sockel der Reihe 143, der separat bestellt wird. SockelMontageBereichHekatron-Nr. Sockel 143 AAufputz Decke oder Sturztrockene Räume5000350 Sockel 143 AFAufputz Decke oder SturzFeuchträume5000356 Sockel 143 WAufputz Wandtrockene Räume5000513 Sockel 143 UHEinbaumontage Decke, Unterputz und Hohldecketrockene Räume5000359 Konsole 143-SSturzmontageAbstand zur Decke3510232 Konsole 143 KKragarm, WandmontageDeckenhöhen über 5 m3510233 Der Magnet für die Leitungsüberwachung liegt jedem Sockel bei, Ersatz im Magnetset VE10. Alle Sockel der Reihe 143 nehmen auch den TDS 247 auf. Melder plus Sockel 143 A: ORS 142 Set. Anschluss und Leitungsüberwachung Angeschlossen wird über die Sockelklemmen. Klemme 4 und 5 führen den Relaiskontakt, Klemme 5 trägt zugleich den Magnethalter. Empfohlener Leitungsdurchmesser 0,6 bis 0,8 mm, bei starken Störgrößen abgeschirmt. Leitungsüberwachung: Ab Artikelnummer 5000552.0301 ist das Abschlussmodul integriert, ein separater Abschlusswiderstand entfällt. Aktiviert wird es über den Magneten im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht mit den älteren Netzteilen NAG 03 und NG 519. Für TDS 247 und ORS 142 W zusätzlich das Abschlussmodul AM 142. Wichtig: Induktive Lasten wie Türhaftmagnete brauchen eine Funkenlöschung, Hekatron-Magnete haben sie integriert. Der Grenzwert von 30 V DC und 1 A darf auch kurzzeitig nicht überschritten werden. Verdrahtungspläne siehe Downloads. Passende Hekatron Feststellanlagen-Zentrale Zentralemax. MelderEinsatz RSZ Kompaktintegriert plus 2 extern1 Tür, Sturzrauchschalter integriert FSZ Kompakt61 Tür, externe Melder FSZ Basis12Standardzentrale, am häufigsten verwendet FSZ Pro20 bis 24hohe Anforderungen, Anbindung an die BMZ Freigegebene Fremdsysteme Der ORS 142 ist nicht auf Hekatron-Zentralen festgelegt. Hekatron führt ihn in den Zulassungen von: abs, Assa Abloy, C-Tec, Dictator, DMW Schwarze, dormakaba, ECO Schulte, Effertz, Entrematic, GEZE, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stöbich. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage: steht der ORS 142 dort als zulässiges Bauteil, ist der Tausch ohne neue Abnahme möglich. Einsetzbar an Drehflügeltüren, Schiebetüren, Toren, Förderanlagen und Feuerschutzvorhängen. Meldertausch nach 8 Jahren DIN 14677 Teil 1 und 2 gibt die Tauschzyklen vor: der ORS 142 wird alle 8 Jahre getauscht. Die Fälligkeit zeigt der Melder selbst an, grün und gelb im Doppelblinken. Sockel bleiben, nur der Kopf wird getauscht. Der ORS 142 ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132, vorhandene Sockel und Verkabelung bleiben erhalten. Für schwer erreichbare Melder: Meldertauschgerät UDR 132/142, Pflückerstangen UTP 6 1,7 m und UTP 7 2,2 m, verlängerbar mit UTP 5. Danach folgt die Funktionsprüfung mit dem Prüfaerosol 918/5, dokumentiert mit dem IW-Set RS. Nach der Abnahme kommt das Abnahmeschild FSA an den Abschluss. Zubehör und Wartung Magnetset Leitungsüberwachung VE10, Ersatzmagnete für die Leitungsüberwachung im Sockel Abschlussmodul AM 142, für TDS 247 und ORS 142 W Prüfaerosol 918/5, Funktionsprüfung nach DIN 14677 Prüfgerät FDT 533 IW-Set RS Inbetriebnahme- und Wartungsset Meldertauschgerät UDR 132/142 für schwer erreichbare Melder HAT 02 Handauslösetaster, externe Handauslösung Abnahmeschild FSA und Hinweisschild Downloads zum ORS 142 Originaldokumente von Hekatron: Produktinformation ORS 142 (PDF) Montageanleitung ORS 142 (PDF) Montageanleitung ORS 142 AT (PDF) Montageanleitung ORS 142 W (PDF) Häufige Fragen zum ORS 142 Welcher Sockel passt zum ORS 142?143 A für trockene Decken- oder Sturzmontage, 143 AF für Feuchträume, 143 W für die Wand, 143 UH für Unterputz und Hohldecke. Bei Abstand zur Decke die Konsole 143-S, ab 5 m Deckenhöhe die Kragarmkonsole 143 K. Der Sockel ist separat zu bestellen. Was ist der Unterschied zwischen ORS 142 und ORS 142 AT?Nicht die Rauchdetektion, sondern die Zulassungsgrundlage Ihrer Anlage. Bauartgenehmigung Z-6.500 heißt Standard-ORS-142, älterer Zulassungsbescheid Z-6.5 heißt AT. Die Nummer steht auf dem Typenschild. Mein ORS 142 blinkt, was bedeutet das?Grün ist Normalbetrieb. Grün mit gelbem Blinken meldet leichte Verschmutzung, grün mit gelbem Doppelblinken starke Verschmutzung und den fälligen Austausch nach DIN 14677-1. Dauerhaft gelb ist Störung, rot ist Alarm, dunkel heißt spannungslos. Wann muss der ORS 142 getauscht werden?Nach 8 Jahren, so gibt es DIN 14677 vor. Der Melder zeigt die Fälligkeit über die Revisionsanzeige selbst an. Sockel und Verkabelung bleiben erhalten. Passt der ORS 142 in vorhandene Sockel des Vorgängers?Ja, er ist sockelkompatibel zu Vorgängermodellen wie dem ORS 132. Vorhandene Sockel und das vorhandene Leitungsnetz können weiter verwendet werden. Funktioniert der ORS 142 an einer GEZE- oder dormakaba-Anlage?Ja. Hekatron führt ihn in den Zulassungen von 20 Fremdherstellern, darunter GEZE, dormakaba, Dictator, ECO Schulte und Record. Maßgeblich bleibt der Zulassungsbescheid Ihrer Anlage. Wie wird die Leitungsüberwachung aktiviert?Ab Artikelnummer 5000552.0301 steckt das Abschlussmodul im Schalter. Aktiviert wird es durch den Magneten auf Klemme 5 im Sockel des letzten Melders im Stich. Ausgewertet von FSZ Basis, FSZ Pro, FSZ Kompakt und RSZ Kompakt, nicht von NAG 03 oder NG 519. Was leistet die Verschmutzungskompensation?Sie hält den Abstand zwischen Grundsignal und Alarmschwelle konstant. Laut Hekatron führt das zur 2- bis 3-fachen Lebensdauer bei hoher Täuschungsalarmsicherheit. Darf der ORS 142 in Flucht- und Rettungswegen eingesetzt werden?Ja. Anders als der Thermodifferenzialschalter TDS 247, der dort nicht verwendet werden darf, ist der ORS 142 einsetzbar. Womit wird der ORS 142 geprüft?Mit dem Hekatron Prüfaerosol 918/5. Die Prüfung gehört zur Wartung nach DIN 14677, dokumentiert mit dem IW-Set RS, Artikel 7001949. Lieferumfang 1 Stück Hekatron ORS 142 Optischer Rauchschalter mit Staubschutzkappe 1 Montageanleitung Der Montagesockel der Reihe 143 ist nicht enthalten. Ratgeber zum Thema Im Feststellanlagen Ratgeber 2026 finden Sie Normen, Auswahlhilfen und die komplette Wartungssystematik nach DIN 14677. Passende Produkte Hekatron Feststellanlagen Alle Feststellanlagen Rauchmelder

GEZE GC 152 Deckenrauchmelder Optischer Deckenrauchmelder 24 V DC zur Erweiterung der GEZE Feststellanlage FA GC 150: ideal für lange Flure und größere Räume, in denen der Sturzrauchschalter allein nicht ausreicht. Das GEZE GC 152 Rauchmelder ist ein Original-Bauteil aus dem Sortiment GEZE Türtechnik. Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. Optischer Rauchmelder nach dem Streulichtprinzip 24 V DC, 20 mA Stromaufnahme Anschluss an RSZ 6, RSZ 7 oder R-Gleitschiene (2-adrig) Schutzart IP54, -5 bis +50 °C Alarmschwellennachführung für lange Standzeit Zugelassen nach EN 54-7 und EN 14637 Für Flure und große Räume: Der Deckenrauchmelder Eine Feststellanlage mit nur einem Sturzrauchschalter reicht bei kurzen Fluren aus: in längeren Gängen aber kann Rauch die Tür erreichen, bevor er am Sturz ankommt. Der GEZE GC 152 ist die Lösung: Als zusätzlicher Deckenrauchmelder erkennt er Rauch direkt dort, wo er entsteht, und meldet ihn an die RSZ-Zentrale. Der Melder arbeitet kabelgebunden über eine 2-adrige Verbindung zur RSZ 6 oder RSZ 7. An eine RSZ 7 lassen sich bis zu 2 zusätzliche GC 152 oder GC 153 anschließen. Die Schutzart IP54 macht den Einsatz auch in leicht staubigen oder feuchten Umgebungen möglich: etwa Treppenhäuser, Küchenvorbereiche, Werkstätten. Die integrierte Alarmschwellennachführung passt die Empfindlichkeit automatisch an die Umgebung an und sorgt für eine lange Standzeit. Produkt-Highlights GEZE GC 152 Frühere Erkennung: Rauch wird an der Decke vor der Tür detektiert Selbstrückstellend: nach Alarm ohne manuelle Rückstellung Leitungsüberwachung: automatische Kontrolle der Kabelverbindung IP54: staub- und spritzwassergeschützt Betriebsanzeige: LED zeigt Ready-Zustand Zugelassen: EN 54-7, DIN EN 14637, DIBt Technische Daten GEZE GC 152 Typoptischer Deckenrauchmelder (Streulicht) Betriebsspannung24 V DC Stromaufnahme20 mA Anschluss2-adrig an RSZ 6 / RSZ 7 / R-Gleitschiene SchutzartIP54 Umgebungstemperatur-5 °C bis +50 °C ErfassungDeckenbereich vor der Brandschutztür Rückstellungselbstrückstellend nach Alarm Tauschintervall8 Jahre (DIN 14677) NormenEN 54-7, EN 14637, DIBt LieferumfangRauchmelder + Montagesockel Montage & Wartung Sockel mittig an der Decke montieren (Abstand zu Wänden/Ecken beachten). 2-adrige Leitung zur RSZ führen, Polarität beachten. Rauchmelder in Sockel einrasten und verdrehen. Funktionstest mit Prüfaerosol, Eintrag ins Prüfbuch. Tausch nach 8 Jahren oder bei Verschmutzung. Anwendung Einsatzbereich und Normen-Kontext Anwendungsbereich: GEZE-Türschließer (TS 5000, TS 4000), Feststellanlagen (RSZ 6, GC-System) und Zubehör in Brand-, Rauchschutz- und Standard-Türen. GEZE-Komponenten entsprechen DIN EN 1154 (Türschließer) und DIN EN 1155 (Feststellung). Original-Ersatzteile sichern die Funktionsfähigkeit von DIBt-zugelassenen Brandschutz-Türen nach DIN 14677 (Wartung). Häufige Fragen Wie viele GC 152 kann ich an eine RSZ anschließen?An eine RSZ 7 bis zu 2 zusätzliche Deckenmelder. Die RSZ 6 akzeptiert ebenfalls zusätzliche Melder: Details zur maximalen Anzahl stehen im Schaltplan der Zentrale. Reicht nur ein Sturzrauchschalter?Bei kurzen Fluren ja. Bei Fluren länger als ca. 10 m ist ein zusätzlicher GC 152 empfehlenswert, um Rauch frühzeitiger zu erkennen. Ist der GC 152 funkfähig?Nein: für Funk gibt es den GC 172. Der GC 152 wird kabelgebunden 2-adrig angeschlossen. Muss der Melder getauscht werden?Ja, alle 8 Jahre nach DIN 14677. Der Tausch wird im Prüfbuch dokumentiert. Welche Normen erfüllen GEZE-Komponenten?GEZE-Türschließer entsprechen DIN EN 1154, Feststellanlagen DIN EN 1155. Die jährliche Wartung der Feststellanlage erfolgt nach DIN 14677. Original-Ersatzteile erhalten die DIBt-Zulassung der Tür-/Schließer-Kombination. Welche Normen sind im Sortiment von MK-Beschlaege relevant?Im Sortiment von MK-Beschlaege werden Komponenten nach DIN EN 1154 (Türschließer), DIN EN 1155 (Feststellanlagen), DIN EN 179 (Notausgangsverschluss) und DIN EN 1125 (Panikverschluss) gefuehrt. Wartung erfolgt nach DIN 14677 fuer Feststellanlagen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) (dieses Produkt) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder Lieferumfang 1 Stück GEZE GC 152 Rauchmelder 📖 Ratgeber zum Thema Sie finden im Feststellanlagen Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps.
