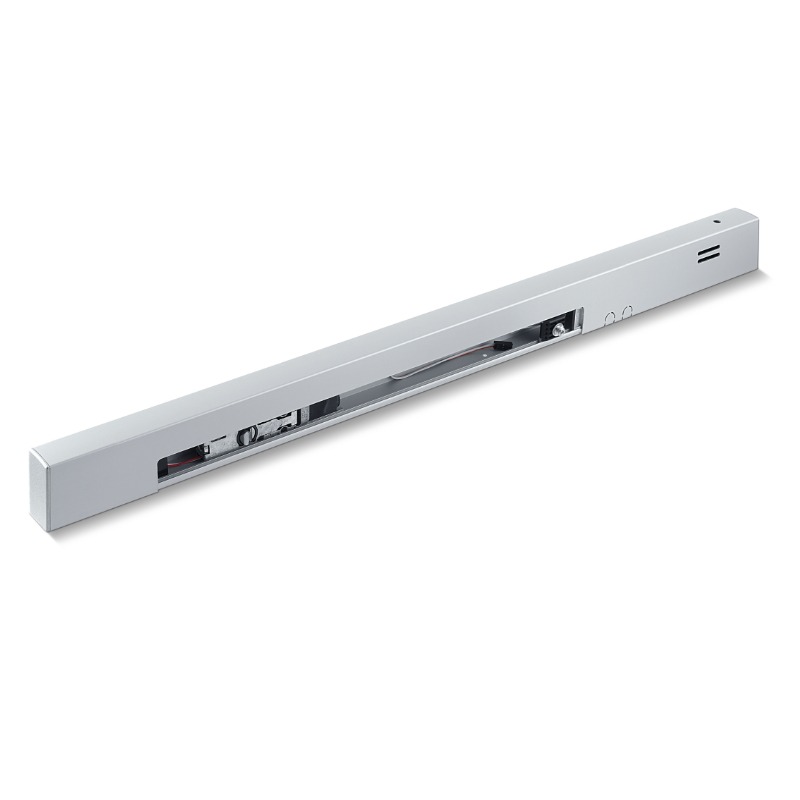

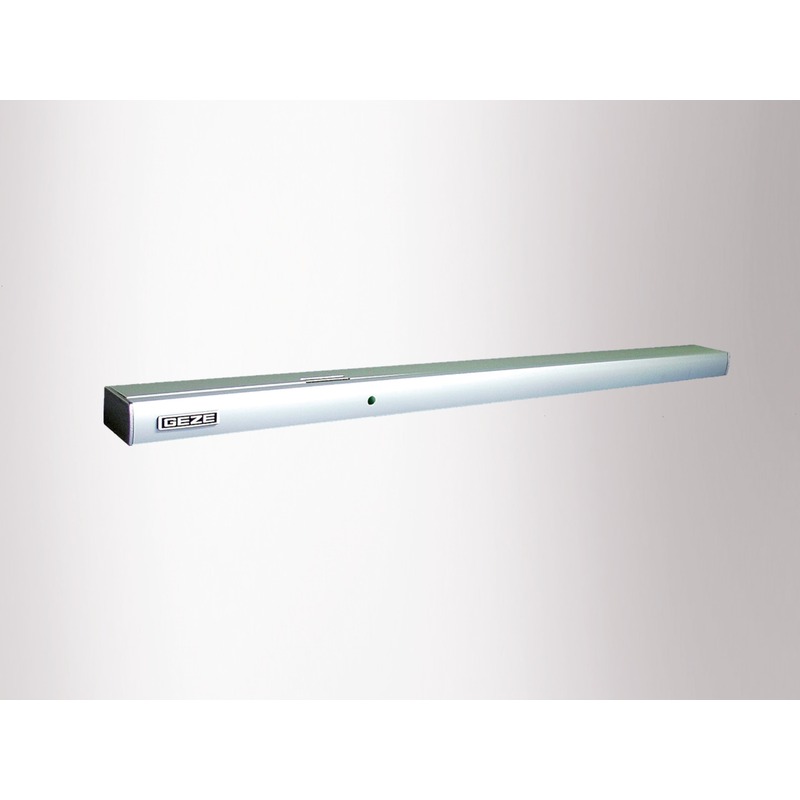

GEZE R-Gleitschiene

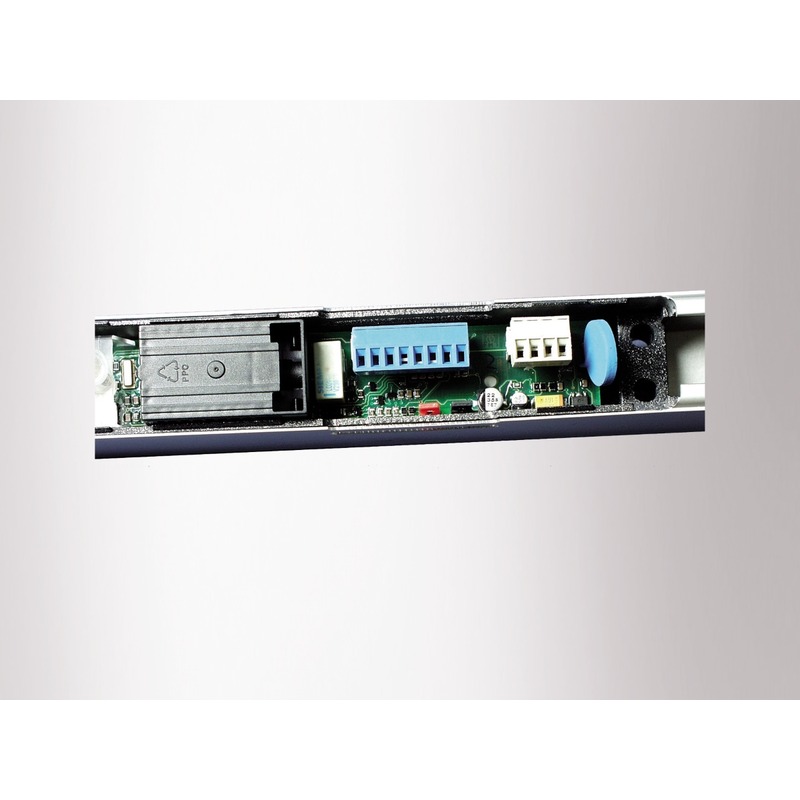

GEZE Raucherkennungsteil GC 151 für RSZ 6 Sturzrauchschalter mit integrierter Steuerlogik — das Kernstück der GEZE Feststellanlage FA GC 150. Wird in die RSZ 6 eingeclipst oder direkt in die R-Gleitschiene eingebaut. Optischer Rauchmelder mit Auslösevorrichtung und Steuerlogik in einem Bauteil Clipst direkt in das RSZ 6-Gehäuse oder in eine R-Gleitschiene Drei Klemmenleisten für Feststellvorrichtung, Deckenmelder, Handtaster Tauschintervall 8 Jahre nach DIN 14677 Ersatzteil / Neubestückung für bestehende FA GC 150-Anlagen Das Herzstück der Feststellanlage RSZ 6 Der GC 151 ist das zentrale Bauteil einer GEZE Feststellanlage FA GC 150: Er erkennt Rauch und steuert den Schließvorgang. Anders als ein reiner Deckenrauchmelder (GC 152) bringt er zusätzlich die komplette Steuerlogik mit — Anschlüsse für die Feststellvorrichtung, optional Deckenrauchmelder, Handtaster und das Funkmodul GC 171. Der GC 151 sitzt typischerweise über der Tür im RSZ-Gehäuse oder direkt in der R-Gleitschiene — im Sturzbereich, wo aufsteigender Rauch zuerst ankommt. Nach DIN 14677 muss der Rauchmelder alle 8 Jahre getauscht werden; das Herstelldatum steht auf dem Typenschild. Technische Daten GEZE RSZ 6 Typoptischer Rauchmelder + Steuerlogik EinbauortRSZ 6-Gehäuse oder R-Gleitschiene, waagerecht am Sturz Anschluss3 Klemmenleisten (KL1 Feststellung, KL2 Zusatzmelder/Taster, KL3 Funk) Betriebsspannung24 V DC (aus RSZ) Tauschintervall8 Jahre (DIN 14677) KompatibilitätGEZE FA GC 150, RSZ 6, R-Gleitschienen ZulassungDIBt, EN 54-7 Einbau & Wartung Altes Raucherkennungsteil aus RSZ 6 oder R-Gleitschiene entnehmen (nach Spannungsfreischaltung). Neuen GC 151 einclipsen, Klemmenleisten gemäß Vorlage verdrahten. Funktionstest: Alarm auslösen (Prüfaerosol), Feststellung muss abfallen. Eintrag ins Prüfbuch nach DIN 14677 — inkl. Herstelldatum und Einbaudatum. Häufige Fragen Unterschied GC 151 vs. GC 152?GC 151: Sturzrauchschalter mit Steuerlogik (Kern der Anlage). GC 152: reiner Deckenrauchmelder zur Erweiterung in Flurbereichen. Kann ich den GC 151 auch in RSZ 7 verwenden?Nein — die RSZ 7 bringt ihre Steuerlogik bereits mit. Für RSZ 7 sind nur zusätzliche Deckenmelder (GC 152) oder Funkmelder (GC 172) erweiterbar. Warum alle 8 Jahre tauschen?Die optische Kammer verschmutzt und die Alarmschwellennachführung arbeitet nicht mehr zuverlässig. DIN 14677 schreibt den Tausch vor. Muss nach dem Tausch neu abgenommen werden?Nein, der reine Tausch des Raucherkennungsteils ist keine neue Abnahme. Die jährliche Fachprüfung muss jedoch dokumentieren, dass der Austausch erfolgt ist. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 (dieses Produkt) GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

GEZE Netzteil / Stromversorgungsteil für RSZ 6 Originalersatzteil für die GEZE Rauchschalterzentrale RSZ 6 — wandelt 230 V AC in 24 V DC und versorgt Rauchmelder, Haftmagnete und Feststellvorrichtungen mit Betriebsspannung. Ersatznetzteil für GEZE RSZ 6 — 230 V AC → 24 V DC Passgenau für die RSZ 6 — Plug & Play Tausch Für Feststellanlagen mit kabelgebundenen Rauchmeldern und Haftmagneten Wartungsteil bei Ausfall der Zentrale — günstiger als komplette RSZ-Neuausstattung Austausch nur durch Elektrofachkraft (Spannungsfreischaltung) Das Netzteil der RSZ 6 Fällt die Stromversorgung einer GEZE Feststellanlage aus, steht häufig das Netzteil der RSZ 6 im Verdacht. In vielen Fällen muss nicht die komplette Zentrale getauscht werden — das Netzteil allein lässt sich ersetzen. Dieses Originalersatzteil passt mechanisch und elektrisch exakt zur RSZ 6 und spart gegenüber einem kompletten RSZ-Tausch deutlich Kosten. Das Netzteil wandelt 230 V Netzspannung in 24 V Gleichspannung, die für Rauchmelder (GC 151 / GC 152), Haftmagnete und elektrische Feststellvorrichtungen benötigt wird. Der Austausch darf nur durch eine Elektrofachkraft erfolgen; danach ist ein Funktionstest + Eintrag ins Prüfbuch vorgeschrieben. Technische Daten GEZE RSZ 6 TypErsatznetzteil RSZ 6 Eingangsspannung230 V AC, 50/60 Hz Ausgangsspannung24 V DC EinbauortGEZE Rauchschalterzentrale RSZ 6 Austausch durchElektrofachkraft LieferumfangNetzteil-Baugruppe komplett Austausch Anlage spannungsfrei schalten (Sicherung aus, VDE-Regeln beachten). Defektes Netzteil aus dem RSZ 6-Gehäuse ausbauen, Anschlüsse markieren. Neues Netzteil einsetzen, Anschlüsse gemäß Schaltplan herstellen. Anlage zuschalten, Funktionstest durchführen, Prüfbuch aktualisieren. Häufige Fragen Woran erkenne ich, dass das Netzteil defekt ist?Die LED an der RSZ 6 leuchtet nicht mehr, die Feststellung fällt ab, Rauchmelder zeigen keine Ready-LED. Multimeter-Messung bestätigt: keine 24 V am Ausgang. Brauche ich statt Netzteil eine neue RSZ 6?Nur wenn weitere Baugruppen defekt sind. Häufig reicht das Netzteil. Ist die RSZ ohnehin 10+ Jahre alt, kann der Umstieg auf RSZ 7 sinnvoll sein (DIBt-Zulassung identisch, keine Neuabnahme). Kann ich das Netzteil selbst tauschen?Nein — 230V-Arbeiten sind Sache einer Elektrofachkraft. Danach muss ein Funktionstest dokumentiert werden. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 (dieses Produkt) E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

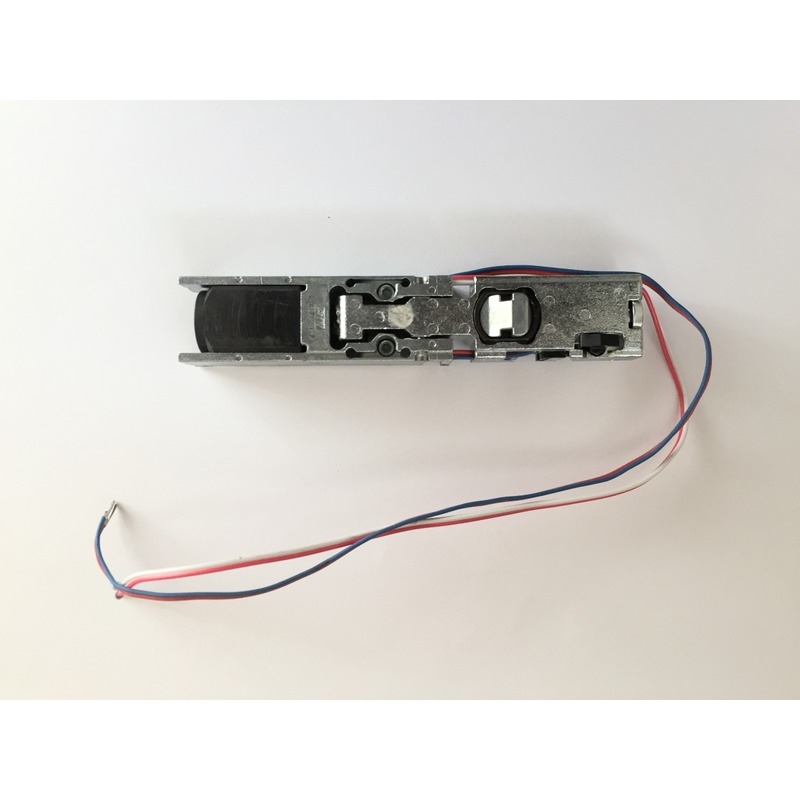

GEZE E-Feststellung RSZ 6 mit Microschalter — Plattenfeststellung Elektromechanische Feststelleinheit mit Microschalter-Rückmeldung für Feststellanlagen mit RSZ 6 — die robuste Alternative zur Magnetfeststellung. Elektromechanische Feststelleinheit für 24 V DC Betrieb Integrierter Microschalter zur Positionsrückmeldung an die RSZ Plattenfeststellung — montiert auf Plattenträger, nicht direkt an Tür Für ältere Feststellanlagen mit RSZ 6 Zugelassen nach EN 1155 / EN 14637 Alternative zur Magnetfeststellung (GEZE Haftmagnet) Feststellung mit Microschalter-Rückmeldung Die E-Feststellung RSZ 6 mit Microschalter ist eine elektromechanische Feststelleinheit — sie hält eine Tür durch einen gesteuerten Riegel mechanisch in Position, nicht durch Magnetkraft wie ein Haftmagnet. Der integrierte Microschalter meldet der Rauchschalterzentrale RSZ 6 zuverlässig zurück, ob die Tür gerade festgestellt ist oder nicht — wichtig für die Anlagenüberwachung. Als „Plattenfeststellung" wird das Bauteil auf einen Plattenträger montiert, der wiederum an Boden, Wand oder Türblatt befestigt ist. Die gesamte Einheit arbeitet mit 24 V DC aus der RSZ 6. Bei Raucherkennung fällt die Haltekraft ab, die Tür schließt — wie bei allen GEZE Feststellanlagen nach EN 14637. Technische Daten GEZE RSZ 6 Typelektromechanische Feststelleinheit mit Microschalter Betriebsspannung24 V DC KompatibilitätGEZE RSZ 6 / FA GC 150 RückmeldungMicroschalter (geschlossen / offen) MontageartPlattenfeststellung auf Plattenträger ZulassungEN 1155, EN 14637 EinsatzFeststellanlagen an Feuer- und Rauchschutztüren Montage GEZE RSZ 6 Plattenträger an Boden, Wand oder Türblatt montieren (je nach Konstruktion). E-Feststelleinheit auf dem Plattenträger befestigen. 24V-Zuleitung von der RSZ 6 führen, Microschalter-Leitung an RSZ 6 anschließen. Funktionstest: Feststellung auslösen, Microschalter muss Position korrekt zurückmelden. Häufige Fragen Was ist der Unterschied zur Magnetfeststellung?Ein Haftmagnet hält die Tür rein magnetisch — die E-Feststellung verriegelt mechanisch über einen Bolzen. Die E-Feststellung ist robuster, benötigt aber einen Microschalter zur Positionsrückmeldung an die Zentrale. Kann ich die E-Feststellung an der RSZ 7 betreiben?Die RSZ 7 ist abwärtskompatibel zur RSZ 6-Peripherie. Der Anschluss funktioniert — Schaltplan gegenüberprüfen. Wofür der Microschalter?Die RSZ braucht die Rückmeldung, um sicherzustellen, dass die Feststellung tatsächlich gelöst wurde, wenn der Rauchmelder auslöst. Ohne Rückmeldung fehlt der Anlage diese Information. Wie oft muss die E-Feststellung gewartet werden?Nach DIN 14677 jährlich durch eine befähigte Person. Mechanischer Verschleiß, Microschalter-Funktion, Kabelverbindung prüfen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter (dieses Produkt) Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

GEZE Montageplatte R- / RFS-Gleitschiene Montageplatte zur Kopfmontage der R- oder RFS-Gleitschiene — bei schmalen Stürzen oder Brandschutztüren Pflicht. Montageplatte für Kopfmontage der R-Gleitschiene oder RFS-Gleitschiene Bei Brandschutztüren Pflicht (Montagevorschrift) Verteilt die Schraubkräfte auf eine größere Fläche Silberfarbig passend zur Gleitschiene Als Ersatzteil oder Nachrüstteil lieferbar Pflicht bei Brandschutztüren Die Montageplatte verteilt die Schraubkräfte der Gleitschiene auf eine größere Fläche am Sturz. Bei Brandschutztüren ist die Verwendung einer Montageplatte in den meisten Fällen zwingend vorgeschrieben — andernfalls erlischt die Brandschutz-Zulassung. Auch bei schmalen oder instabilen Stürzen sorgt die Platte für einen sicheren Halt. Diese Montageplatte ist für Kopfmontage-Varianten der R- und RFS-Gleitschiene ausgelegt. Sie wird vor der Gleitschiene am Sturz befestigt; die Gleitschiene wird anschließend an die Platte geschraubt. Silberfarbig, passend zur Standard-Gleitschiene. Technische Daten GEZE Montageplatte Gleitschiene TypMontageplatte für R-/RFS-Gleitschiene Passend zuGEZE R-Gleitschiene, RFS-Gleitschiene EinsatzKopfmontage, Brandschutz, schmaler Sturz Oberflächesilberfarbig Bei BrandschutztürenMontage Pflicht Häufige Fragen Ist die Platte immer Pflicht?Bei Brandschutztüren fast immer ja. Im Übrigen richtet sich die Montageart nach Sturz und Einbausituation — bei stabilen Stürzen manchmal verzichtbar. Welche Schrauben werden verwendet?Die Platte wird mit Schrauben passend zum Sturzmaterial (Holz, Metall, Stein) befestigt. Die Gleitschiene dann mit den GEZE-Standardschrauben an der Platte. Passt sie auch an ECline-Gleitschienen?Nein — für ECline gibt es eigene Montageplatten, die im Lieferumfang des ECline-Türschließers enthalten sind.

GEZE TS 5000 R Feststellanlage Kompakte Feststellanlage für Feuer- und Rauchschutztüren — Rauchmelder und Rauchschalterzentrale sitzen direkt in der R-Gleitschiene. EN 2-6, 230V AC. Feststellanlage komplett in der Gleitschiene — kein separates RSZ-Gehäuse an der Wand 230V AC Netzanschluss — kein externes Netzteil nötig Feststellwinkel stufenlos 80°–130°, überfahrbar Schließkraft EN 2-6 stufenlos einstellbar, Türbreite bis 1400 mm Zugelassen nach EN 1154 / EN 1155 / EN 14637 für T30, T60, T90 Eine Feststellanlage, ein Gerät — keine Wandmontage Der GEZE TS 5000 R bündelt alles, was für eine zugelassene Feststellanlage nötig ist, in einem einzigen Bauteil: Türschließer, Rauchmelder und Rauchschalterzentrale verschmelzen zu einer kompakten Einheit. Der Rauchmelder sitzt direkt in der R-Gleitschiene oberhalb der Tür — genau dort, wo aufsteigender Rauch zuerst eintrifft. Im Normalbetrieb hält die elektromechanische Feststellung die Tür im gewünschten Winkel zwischen 80° und 130° offen. Erkennt der integrierte Rauchmelder Rauch, fällt die Haltekraft ab und die Tür schließt selbsttätig. Der Feststellpunkt ist überfahrbar — die Tür lässt sich jederzeit weiter aufdrücken. Durch den Direktanschluss an 230V AC entfallen externe Netzteile und die sonst übliche 24V-Verkabelung. Produkt-Highlights GEZE TS 5000 R Kein separates RSZ-Gehäuse — Rauchschalterzentrale komplett in der Gleitschiene 230V AC direkt — kein Netzteil, keine 24V-Verkabelung Feststellung 80°–130° stufenlos und überfahrbar Optionale Zusatz-Rauchmelder für lange Flure anschließbar (z. B. GC 152) DIN rechts und links ohne Umstellung Alle hydraulischen Funktionen von vorn regulierbar Technische Daten GEZE TS 5000 R SchließkraftEN 2-6, stufenlos einstellbar Betriebsspannung230 V AC Feststellbereich80°–130°, stufenlos, überfahrbar Max. Öffnungswinkel180° Max. Flügelbreite1400 mm (EN 6) DIN 18040 barrierefreibis 1100 mm (EN 4) Maße Schließkörper (B × H × T)287 × 47 × 60 mm Bauhöhe Gleitschiene30 mm Endschlag / Öffnungsdämpfunghydraulisch, über Ventile Rauchmelder / RSZin R-Gleitschiene integriert (mit Alarmschwellennachführung) MontageTürblattmontage Bandseite (Montageplatte Pflicht) NormenEN 1154 / EN 1155 / EN 14637, CE Montage & Installation Standardmontage: Schließkörper auf dem Türblatt, R-Gleitschiene am Rahmen — Montageplatte liegt bei. 230V-Zuleitung an die R-Gleitschiene führen (Unterputz oder Aufputz). Feststellwinkel einstellen, Funktionstest durchführen, Prüfprotokoll nach DIN 14677 anlegen. Bei schmalem Sturz: Sturzfutterwinkel 123324 verwenden. Normen & Zulassungen GEZE TS 5000 R EN 1154 — kontrolliert schließende Türschließmittel EN 1155 — elektrisch gesteuerte Feststellvorrichtungen EN 14637 — elektrisch gesteuerte Feststellanlagen für Brandschutz DIN 14677 — jährliche Instandhaltung / Prüfbuchpflicht Häufige Fragen zum TS 5000 R Was spart man gegenüber einer klassischen Feststellanlage?Das separate RSZ-Gehäuse an der Wand, dessen Verkabelung und in vielen Fällen auch einen externen Rauchmelder. Alles sitzt in der R-Gleitschiene. Warum 230V statt 24V?Der 230V-Anschluss ist bauseits fast immer vorhanden — kein separates Netzteil, kein Platzbedarf. Der TS 5000 E bleibt die richtige Wahl, wenn eine zentrale 24V-Feststellanlage bereits existiert. Lässt sich die Tür im Feststellzustand weiter öffnen?Ja. Die Feststellung ist überfahrbar — man kann die Tür über den eingestellten Winkel hinaus öffnen; sie kehrt danach in die Feststellposition zurück. Reicht der integrierte Rauchmelder?Für eine einzelne Tür ja. Bei langen Fluren empfiehlt sich ein zusätzlicher Deckenrauchmelder (z. B. GEZE GC 152), der an die integrierte RSZ angeschlossen wird. Welche Wartung schreibt DIN 14677 vor?Monatliche Sichtprüfung durch den Betreiber, jährliche Prüfung durch eine befähigte Person, Dokumentation im Prüfbuch. Die TS 5000-Familie im Überblick MK-Beschläge führt die wichtigsten Varianten der TS 5000-Serie. Die Tabelle hilft bei der Auswahl: ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 mit Glasklemmschuh027333.057126.068221EN 2-61400 mmFür Ganzglastüren TS 5000 R Feststellanlage027333.116300EN 2-61400 mmR-Gleitschiene mit integriertem Rauchmelder (230V) (dieses Produkt) TS 5000 ECline143640.143572EN 3-51250 mmÖffnungsunterstützung, barrierefrei TS 5000 R ECline143640.116300EN 3-51250 mmECline + R-Feststellanlage TS 5000 L ECline (BGS)143648.143578.049185EN 3-51250 mmBandgegenseite, barrierefrei R-ISM-Gleitschiene115614M––Nachrüst-Gleitschiene mit Rauchmelder + Feststellung

GEZE E-Feststellung RSZ 6 mit Microschalter — Plattenfeststellung Elektromechanische Feststelleinheit mit Microschalter-Rückmeldung für Feststellanlagen mit RSZ 6 — die robuste Alternative zur Magnetfeststellung. Elektromechanische Feststelleinheit für 24 V DC Betrieb Integrierter Microschalter zur Positionsrückmeldung an die RSZ Plattenfeststellung — montiert auf Plattenträger, nicht direkt an Tür Für ältere Feststellanlagen mit RSZ 6 Zugelassen nach EN 1155 / EN 14637 Alternative zur Magnetfeststellung (GEZE Haftmagnet) Feststellung mit Microschalter-Rückmeldung Die E-Feststellung RSZ 6 mit Microschalter ist eine elektromechanische Feststelleinheit — sie hält eine Tür durch einen gesteuerten Riegel mechanisch in Position, nicht durch Magnetkraft wie ein Haftmagnet. Der integrierte Microschalter meldet der Rauchschalterzentrale RSZ 6 zuverlässig zurück, ob die Tür gerade festgestellt ist oder nicht — wichtig für die Anlagenüberwachung. Als „Plattenfeststellung" wird das Bauteil auf einen Plattenträger montiert, der wiederum an Boden, Wand oder Türblatt befestigt ist. Die gesamte Einheit arbeitet mit 24 V DC aus der RSZ 6. Bei Raucherkennung fällt die Haltekraft ab, die Tür schließt — wie bei allen GEZE Feststellanlagen nach EN 14637. Technische Daten GEZE RSZ 6 Typelektromechanische Feststelleinheit mit Microschalter Betriebsspannung24 V DC KompatibilitätGEZE RSZ 6 / FA GC 150 RückmeldungMicroschalter (geschlossen / offen) MontageartPlattenfeststellung auf Plattenträger ZulassungEN 1155, EN 14637 EinsatzFeststellanlagen an Feuer- und Rauchschutztüren Montage GEZE RSZ 6 Plattenträger an Boden, Wand oder Türblatt montieren (je nach Konstruktion). E-Feststelleinheit auf dem Plattenträger befestigen. 24V-Zuleitung von der RSZ 6 führen, Microschalter-Leitung an RSZ 6 anschließen. Funktionstest: Feststellung auslösen, Microschalter muss Position korrekt zurückmelden. Häufige Fragen Was ist der Unterschied zur Magnetfeststellung?Ein Haftmagnet hält die Tür rein magnetisch — die E-Feststellung verriegelt mechanisch über einen Bolzen. Die E-Feststellung ist robuster, benötigt aber einen Microschalter zur Positionsrückmeldung an die Zentrale. Kann ich die E-Feststellung an der RSZ 7 betreiben?Die RSZ 7 ist abwärtskompatibel zur RSZ 6-Peripherie. Der Anschluss funktioniert — Schaltplan gegenüberprüfen. Wofür der Microschalter?Die RSZ braucht die Rückmeldung, um sicherzustellen, dass die Feststellung tatsächlich gelöst wurde, wenn der Rauchmelder auslöst. Ohne Rückmeldung fehlt der Anlage diese Information. Wie oft muss die E-Feststellung gewartet werden?Nach DIN 14677 jährlich durch eine befähigte Person. Mechanischer Verschleiß, Microschalter-Funktion, Kabelverbindung prüfen. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter (dieses Produkt) Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

GEZE Blende für R-Gleitschiene RSZ 6 Abdeckblende zur Verschönerung der R-Gleitschiene — verdeckt Anschlüsse und Verkabelung für eine saubere Optik. Blendkappe für GEZE R-Gleitschiene der RSZ 6 Verdeckt Anschlüsse und Kabeldurchführungen Silberfarbig passend zur Gleitschiene Nachrüst- oder Ersatzteil Einfach aufzustecken Dezente Optik für die R-Gleitschiene Die R-Gleitschiene der GEZE Feststellanlagen vereint Rauchmelder, Rauchschalterzentrale und Feststellvorrichtung — dementsprechend laufen auch Anschlüsse und Verkabelung in der Schiene zusammen. Um die Optik sauber zu halten, wird die Blende über die Anschlussbereiche gesteckt und verbirgt Kabel, Klemmen und Öffnungen. Die Blende ist silberfarbig passend zur Standard-R-Gleitschiene. Sie lässt sich werkzeuglos aufstecken und auch zum Anlasseröffnen einer Wartung schnell wieder abnehmen. Gerade als Ersatzteil wichtig — eine verlorene oder beschädigte Blende wirkt sich optisch direkt auf das Gesamtbild einer Feststellanlage aus. Technische Daten GEZE RSZ 6 TypAbdeckblende für R-Gleitschiene Passend zuGEZE R-Gleitschiene / RSZ 6 MaterialKunststoff, silberfarbig Montageaufsteckbar, werkzeuglos Häufige Fragen Passt die Blende auch an die RSZ 7?Die RSZ 7 hat eine andere Gehäuse-Geometrie (Teleskopfunktion). Für RSZ 7 bitte entsprechendes Ersatzteil anfragen. Wie wird die Blende befestigt?Aufstecken — keine Schrauben nötig. Für Wartungsarbeiten einfach wieder abziehen. Welche Farbe?Silberfarbig, passend zur Standard-R-Gleitschiene. Andere Farben auf Anfrage.

GEZE Raucherkennungsteil GC 151 für RSZ 6 Sturzrauchschalter mit integrierter Steuerlogik — das Kernstück der GEZE Feststellanlage FA GC 150. Wird in die RSZ 6 eingeclipst oder direkt in die R-Gleitschiene eingebaut. Optischer Rauchmelder mit Auslösevorrichtung und Steuerlogik in einem Bauteil Clipst direkt in das RSZ 6-Gehäuse oder in eine R-Gleitschiene Drei Klemmenleisten für Feststellvorrichtung, Deckenmelder, Handtaster Tauschintervall 8 Jahre nach DIN 14677 Ersatzteil / Neubestückung für bestehende FA GC 150-Anlagen Das Herzstück der Feststellanlage RSZ 6 Der GC 151 ist das zentrale Bauteil einer GEZE Feststellanlage FA GC 150: Er erkennt Rauch und steuert den Schließvorgang. Anders als ein reiner Deckenrauchmelder (GC 152) bringt er zusätzlich die komplette Steuerlogik mit — Anschlüsse für die Feststellvorrichtung, optional Deckenrauchmelder, Handtaster und das Funkmodul GC 171. Der GC 151 sitzt typischerweise über der Tür im RSZ-Gehäuse oder direkt in der R-Gleitschiene — im Sturzbereich, wo aufsteigender Rauch zuerst ankommt. Nach DIN 14677 muss der Rauchmelder alle 8 Jahre getauscht werden; das Herstelldatum steht auf dem Typenschild. Technische Daten GEZE RSZ 6 Typoptischer Rauchmelder + Steuerlogik EinbauortRSZ 6-Gehäuse oder R-Gleitschiene, waagerecht am Sturz Anschluss3 Klemmenleisten (KL1 Feststellung, KL2 Zusatzmelder/Taster, KL3 Funk) Betriebsspannung24 V DC (aus RSZ) Tauschintervall8 Jahre (DIN 14677) KompatibilitätGEZE FA GC 150, RSZ 6, R-Gleitschienen ZulassungDIBt, EN 54-7 Einbau & Wartung Altes Raucherkennungsteil aus RSZ 6 oder R-Gleitschiene entnehmen (nach Spannungsfreischaltung). Neuen GC 151 einclipsen, Klemmenleisten gemäß Vorlage verdrahten. Funktionstest: Alarm auslösen (Prüfaerosol), Feststellung muss abfallen. Eintrag ins Prüfbuch nach DIN 14677 — inkl. Herstelldatum und Einbaudatum. Häufige Fragen Unterschied GC 151 vs. GC 152?GC 151: Sturzrauchschalter mit Steuerlogik (Kern der Anlage). GC 152: reiner Deckenrauchmelder zur Erweiterung in Flurbereichen. Kann ich den GC 151 auch in RSZ 7 verwenden?Nein — die RSZ 7 bringt ihre Steuerlogik bereits mit. Für RSZ 7 sind nur zusätzliche Deckenmelder (GC 152) oder Funkmelder (GC 172) erweiterbar. Warum alle 8 Jahre tauschen?Die optische Kammer verschmutzt und die Alarmschwellennachführung arbeitet nicht mehr zuverlässig. DIN 14677 schreibt den Tausch vor. Muss nach dem Tausch neu abgenommen werden?Nein, der reine Tausch des Raucherkennungsteils ist keine neue Abnahme. Die jährliche Fachprüfung muss jedoch dokumentieren, dass der Austausch erfolgt ist. GEZE Feststellanlagen-Komponenten im Überblick Welche Komponenten gehören zur GEZE Feststellanlage FA GC 150? MK-Beschläge führt das komplette System: KomponenteArt.-Nr.Funktion GC 151 Raucherkennungsteil103555Sturzrauchschalter + Steuerlogik für RSZ 6 (dieses Produkt) GC 152 Rauchmelder139850Decken-Zusatzrauchmelder (24V kabelgebunden) GC 172 Funkrauchmelder195522Batteriebetrieben, Funk via GC 171 RSZ 7 Rauchschalterzentrale181025Zentrale mit Teleskopfunktion (Nachfolger RSZ 6) Netzteil RSZ 685392MStromversorgung 230V→24V für RSZ 6 E-Feststellung RSZ 6115783Elektromechanische Feststelleinheit mit Microschalter Funkmodul GC 171163051Empfänger für Funkrauchmelder / Funk-Erweiterung Funkeingabemodul GC 175163068Funk-Handtaster für Feststellanlagen Wireless KIT GC 170163692Komplett-Set: GC 171 + 2× Funkrauchmelder

GEZE TS 5000 R ECline — Feststellanlage für barrierefreie Brandschutztüren Die Kombination aus ECline-Schließerkörper (barrierefrei, EN 3-5) und R-Gleitschiene mit integriertem Rauchmelder und RSZ — für Brandschutztüren, die nach DIN 18040 barrierefrei sein müssen. ECline-Schließer + R-Feststellanlage in einem Produkt Barrierefrei nach DIN 18040 bis EN 5 (1250 mm) — Öffnungskraft unter 47 N Feststellanlage komplett in der R-Gleitschiene: Rauchmelder + RSZ 230V AC Netzanschluss, kein externes Gehäuse Feststellwinkel 80°–130° stufenlos, überfahrbar Zugelassen nach EN 1154 / EN 1155 / EN 14637 + DIN 18040 Barrierefrei und gleichzeitig Feststellanlage Wo Brandschutztüren offen stehen sollen, braucht es eine zugelassene Feststellanlage. Wo Zugänge barrierefrei sein müssen, fordert DIN 18040 eine Bedienkraft unter 47 N. Der GEZE TS 5000 R ECline verbindet beides: die rein mechanische Öffnungsunterstützung des ECline-Schließerkörpers mit der integrierten R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale sitzen. Im Normalbetrieb hält die elektromechanische Feststellung die Brandschutztür offen — öffnen lässt sie sich dank ECline mit deutlich reduzierter Kraft. Bei Raucherkennung fällt die Haltekraft ab, die Tür schließt selbsttätig. Der 230V-Anschluss vereinfacht die Elektroinstallation gegenüber 24V-Systemen. Ein separates RSZ-Gehäuse an der Wand entfällt. Produkt-Highlights GEZE TS 5000 R Barrierefreie Feststellanlage — DIN 18040 erfüllt plus zugelassene Feststellung Kein externes RSZ — Rauchmelder und Zentrale in der Gleitschiene 230V AC direkt — kein 24V-Netzteil erforderlich Feststellwinkel 80°–130° stufenlos und überfahrbar ECline-Öffnungsunterstützung mechanisch, abschaltbar DIN rechts und links ohne Umbau Technische Daten GEZE TS 5000 R SchließkraftEN 3-5, stufenlos einstellbar (ECline-Schließerkörper) Betriebsspannung230 V AC Feststellbereich80°–130°, stufenlos, überfahrbar Max. Flügelbreite1250 mm (EN 5) DIN 18040 barrierefreibis 1250 mm Öffnungskraft< 47 N (mit ECline-Unterstützung) Rauchmelder / RSZin R-Gleitschiene integriert Öffnungsunterstützungmechanisch, abschaltbar MontageTürblattmontage Bandseite, mit Montageplatte TüranschlagDIN rechts und links ohne Umbau ZulassungenEN 1154, EN 1155, EN 14637, DIN 18040, CE Montage & Installation ECline-Schließerkörper auf Türblatt (Bandseite), R-Gleitschiene am Rahmen — Montageplatte liegt bei. 230V-Zuleitung an die R-Gleitschiene führen. Feststellwinkel einstellen, Öffnungsunterstützung testen (Öffnungskraft unter 47 N messen/prüfen). Wartung nach DIN 14677 (jährlich, Prüfbuch führen). Normen & Zulassungen GEZE TS 5000 R EN 1154 — Türschließmittel EN 1155 / EN 14637 — elektrisch gesteuerte Feststellanlagen DIN 18040-1/-2 — Barrierefreies Bauen (unter 47 N) DIN 14677 — Prüfung und Instandhaltung Häufige Fragen Warum diese Kombination aus ECline und R?Weil barrierefreie Brandschutztüren beides können müssen: nach DIN 18040 unter 47 N Öffnungskraft UND nach EN 14637 eine zugelassene Feststellanlage. Einzeln gibt es beides; als Kombi-Produkt spart man zwei getrennte Komponenten plus externes RSZ. Bis zu welcher Türbreite ist das System barrierefrei?Bis 1250 mm (EN 5). Das deckt die allermeisten Bestandstüren ab. Lässt sich die Öffnungsunterstützung bei Wind abschalten?Ja, wie beim Standard-ECline. In Treppenhäusern oder an Windflächen kann die Unterstützung deaktiviert werden, ohne dass die Feststellfunktion davon betroffen ist. Wie oft muss die Anlage geprüft werden?Jährliche Prüfung durch eine befähigte Person nach DIN 14677, monatliche Sichtprüfung durch den Betreiber, Dokumentation im Prüfbuch. Welche Alternative gibt es für breitere Türen?Oberhalb EN 5 greifen elektrische Freilauflösungen (TS 5000 EFS/RFS). Diese bieten widerstandsfreies Öffnen auch bei EN 6 — allerdings mit 24V-Technik und komplexerer Installation. Die TS 5000-Familie im Überblick MK-Beschläge führt die wichtigsten Varianten der TS 5000-Serie: ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 mit Glasklemmschuh027333.057126.068221EN 2-61400 mmFür Ganzglastüren TS 5000 R Feststellanlage027333.116300EN 2-61400 mmR-Gleitschiene mit Rauchmelder (230V) TS 5000 ECline143640.143572EN 3-51250 mmÖffnungsunterstützung, barrierefrei TS 5000 R ECline143640.116300EN 3-51250 mmECline + R-Feststellanlage (dieses Produkt) TS 5000 L ECline (BGS)143648.143578.049185EN 3-51250 mmBandgegenseite, barrierefrei R-ISM-Gleitschiene115614M––2-flügelig: Rauchmelder + Schließfolgeregelung

GEZE Montageplatte R- / RFS-Gleitschiene Montageplatte zur Kopfmontage der R- oder RFS-Gleitschiene — bei schmalen Stürzen oder Brandschutztüren Pflicht. Montageplatte für Kopfmontage der R-Gleitschiene oder RFS-Gleitschiene Bei Brandschutztüren Pflicht (Montagevorschrift) Verteilt die Schraubkräfte auf eine größere Fläche Silberfarbig passend zur Gleitschiene Als Ersatzteil oder Nachrüstteil lieferbar Pflicht bei Brandschutztüren Die Montageplatte verteilt die Schraubkräfte der Gleitschiene auf eine größere Fläche am Sturz. Bei Brandschutztüren ist die Verwendung einer Montageplatte in den meisten Fällen zwingend vorgeschrieben — andernfalls erlischt die Brandschutz-Zulassung. Auch bei schmalen oder instabilen Stürzen sorgt die Platte für einen sicheren Halt. Diese Montageplatte ist für Kopfmontage-Varianten der R- und RFS-Gleitschiene ausgelegt. Sie wird vor der Gleitschiene am Sturz befestigt; die Gleitschiene wird anschließend an die Platte geschraubt. Silberfarbig, passend zur Standard-Gleitschiene. Technische Daten GEZE Montageplatte Gleitschiene TypMontageplatte für R-/RFS-Gleitschiene Passend zuGEZE R-Gleitschiene, RFS-Gleitschiene EinsatzKopfmontage, Brandschutz, schmaler Sturz Oberflächesilberfarbig Bei BrandschutztürenMontage Pflicht Häufige Fragen Ist die Platte immer Pflicht?Bei Brandschutztüren fast immer ja. Im Übrigen richtet sich die Montageart nach Sturz und Einbausituation — bei stabilen Stürzen manchmal verzichtbar. Welche Schrauben werden verwendet?Die Platte wird mit Schrauben passend zum Sturzmaterial (Holz, Metall, Stein) befestigt. Die Gleitschiene dann mit den GEZE-Standardschrauben an der Platte. Passt sie auch an ECline-Gleitschienen?Nein — für ECline gibt es eigene Montageplatten, die im Lieferumfang des ECline-Türschließers enthalten sind.
