Kühlraum
Eckscharnier für aufliegende Türen
Eckscharnier für Kühlraumtüren Der Eckscharnier für aufliegende Türen ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Für aufliegende Türen, nicht steigend Ausführungen Artikelnr Beschreibung Oberfläche 3.51.0010.0 Eckscharnier - aufliegende Türen, nicht steigend EPS beschichtet grau (RAL 7038) 3.51.0430.0 Eckscharnier - aufliegende Türen, nicht steigend verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang 1 Stück Eckscharnier, aufliegende Türen, nicht steigend Häufige Fragen Ist das Eckscharnier für aufliegende Türen steigend oder nicht steigend?Das Eckscharnier für aufliegende Türen ist nicht steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximal zulässige Türgewicht pro Scharnierpaar entnehmen Sie den technischen Daten. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Schließkloben - Höhe 11 mm
Schließkloben Polyamid 6.6, schwarz ähnl. RAL 9005 Der Schließkloben - Höhe 11 mm ist ein Original-Zubehörteil von Steinbach & Vollmann (STUV) für STUV-Kühlraumbeschläge. Rechts und links verwendbar, Höhe 11 mm DIN-Richtung: rechts und linksTemperaturbereich: -40°C bis +80°CMaterial: PolyamidFarbe: schwarzHöhe: 11.0 mmVerwendung für: Verschluss Eigenschaften DIN-Richtung: rechts und linksTemperaturbereich: -40°C bis +80°CMaterial: PolyamidFarbe: schwarzHöhe: 11.0 mmVerwendung für: VerschlussGewicht: 0.013 kg Anwendung Einsatzbereich und Normen-Kontext Ergänzungs- und Ersatzteil für STUV-Kühlraumbeschläge. Schließkloben, Unterlagen, Montageplatten und Verschlusselemente stellen den korrekten Eingriff und die richtige Höheneinstellung des Verschlusses bzw. Scharniers sicher. Ein passender Schließkloben in der richtigen Höhe sorgt dafür, dass der Verschluss sauber einrastet und die Türdichtung gleichmäßig anliegt. Das ist entscheidend für die Dichtheit und Energieeffizienz der Kühlraumtür. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik „Made in Germany" seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang SchließklobenHöhe 11 mm Häufige Fragen Wofür ist das Schließkloben - Höhe 11 mm?Das Schließkloben - Höhe 11 mm ist ein Original-Zubehörteil von STUV für STUV-Kühlraumbeschläge. Es sichert den korrekten Eingriff bzw. die richtige Höheneinstellung. Wie wird das Teil eingesetzt?Schließkloben und Unterlagen werden am Türrahmen gegenüber dem Verschluss bzw. unter dem Scharnier montiert und justieren den Anpressdruck der Dichtung. Passt das Zubehör zu meinem STUV-Beschlag?Achten Sie auf die in der Bezeichnung genannte Verschluss-/Scharnier-Serie und das Maß (z. B. Höhe in mm). Siehe Verschlusselement - Kühlraumtüren. Aus welchem Material besteht das Teil?STUV (Steinbach & Vollmann) fertigt seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Verschlusselement - KühlraumtürenUnterlage für SchließklobenZubehör - Verschluss “Kompakt”Alle ZubehörAlle STUV-Produkte
Pressverschluss für Kühlraumtüren
Pressverschluss für Kühl- und Tiefkühlraumtüren Der Pressverschluss für Kühlraumtüren ist ein Kühlraumtür-Verschluss von Steinbach & Vollmann (STUV). Außenhebel RAL 9005 schwarz & Innenhebel grün Werkstoff: Kunststoff PA 6für Türstärken von 80 - 140 mmDINlinks oder DINrechts (auswählbar)mit integrierter Notauslösevorrichtungmit eingebautem Profilzylindermit 3 Schlüsseln Technische Daten WerkstoffKunststoff PA 6Gewicht2,6 kgOberfläche Gehäuse– Außenhebel: schwarz (RAL 9005) – Innenhebel: grün (RAL 6024) Eigenschaften für Türstärken von 80 - 140 mmDINlinks oder DINrechts (auswählbar)mit integrierter Notauslösevorrichtungmit eingebautem Profilzylindermit 3 Schlüsseln Ausführungen Artikelnummer DIN-Richtung Türstärke 3.31.0650.1 rechts 80 mm 3.31.0654.1 rechts 100 mm 3.31.0655.1 rechts 120 mm 3.31.0658.1 rechts 125 mm 3.31.0659.1 rechts 140 mm 3.31.0650.2 links 80 mm 3.31.0654.2 links 100 mm 3.31.0655.2 links 120 mm 3.31.0658.2 links 125 mm 3.31.0659.2 links 140 mm Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume in Gastronomie, Großküche, Lebensmittelhandel und Industrie. Begehbare Kühlräume müssen nach DGUV Regel 110-007 „Arbeiten in Kühlräumen" jederzeit von innen ohne Schlüssel zu öffnen sein: STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Arbeitsschutzanforderung. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik seit 1883 in Heiligenhaus. Der eingebaute Profilzylinder entspricht dem Euro-Profil-Standard nach DIN EN 1303. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang 1× Pressverschluss für Kühlraumtüren Häufige Fragen Wofür wird der Pressverschluss für Kühlraumtüren verwendet?Der Pressverschluss für Kühlraumtüren verschließt Türen begehbarer Kühl- und Tiefkühlräume. Er ist ein Original-Beschlag von STUV (Steinbach & Vollmann). Werkstoff: Kunststoff PA 6. Lässt sich die Kühlraumtür von innen öffnen?Begehbare Kühlräume müssen nach DGUV Regel 110-007 jederzeit von innen ohne Schlüssel geöffnet werden können. STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Anforderung; achten Sie auf die Ausführung des jeweiligen Modells. Welche Türstärke benötige ich?Die passende Ausführung richtet sich nach der Türstärke Ihrer Kühlraumtür. Die verfügbaren Türstärken und Artikelnummern finden Sie in der Ausführungstabelle dieser Seite. Aus welchem Material besteht der Verschluss?Werkstoff: Kunststoff PA 6. STUV fertigt Kühlraum-Verschlusstechnik „Made in Germany" seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Aussenhebel für Kühlräume - EdelstahlSTUV AussenhebelNotöffner für KühlraumtürenAlle Beschläge für KühlraumtürenAlle STUV-Produkte
Verschluss Jumbo 6000 verchromt - 60-76 mm
Verschluss Jumbo 6000 verchromt Der Rahrbach Verschluss Jumbo 6000 ist ein abschließbarer Einpunktverschluss für aufliegende Kühlraum- und Tiefkühlraumtüren. Das verchromte Komplettset besteht aus Verschluss, Kloben, Gegenlager (13 mm), Innenöffner und 2 Schlüsseln und wird mit Innen-Notöffnung über Druckknopf geliefert. Einpunktverschluss für aufliegende Kühl- und TiefkühlraumtürenKomplettset: Verschluss, Kloben, Gegenlager (13 mm), Innenöffner, 2 SchlüsselInnen-Notöffnung durch Druckknopf: Öffnen von innen jederzeit möglichFür Türstärken 60, 80 oder 100 mm (Variante wählbar)Gehäuse Zink-Druckguss verchromt, verdeckte BefestigungenVon außen über Profilzylinder abschließbar (inkl. Schlüssel) Technische Daten Spezifikation und Kompatibilität TypEinpunktverschluss / Drehhebel, aufliegendMaterialZink-Druckguss verchromt, Falle verzinkt, Stifte EdelstahlTürstärken60–76 mm (6000.60), 76–92 mm (6000.80), 92–108 mm (6000.100)Gegenlager13 mmInnen-NotentriegelungDruckknopf-Innenöffner (DGUV Regel 110-007)Abschließbarja, Profilzylinder, 2 SchlüsselHersteller-Nr.6000.60EAN5414618811357 Anwendung Einsatzbereich und Sicherheitskontext Aufliegende Türen begehbarer Kühl- und Tiefkühlräume in Gastronomie, Lebensmittelhandel und Industrie. Begehbare Kühlräume müssen nach DGUV Regel 110-007 „Arbeiten in Kühlräumen" jederzeit von innen ohne Schlüssel zu öffnen sein. Der integrierte Druckknopf-Innenöffner des Jumbo 6000 erfüllt diese Arbeitsschutzanforderung und schützt eingeschlossene Personen. Häufige Fragen Wofür wird der Verschluss Jumbo 6000 eingesetzt?Der Jumbo 6000 verschließt aufliegende Türen begehbarer Kühl- und Tiefkühlräume. Als Komplettset mit Verschluss, Kloben, Gegenlager (13 mm), Innenöffner und 2 Schlüsseln wird er von außen über einen Profilzylinder abgeschlossen und lässt sich über den Druckknopf jederzeit von innen öffnen. Welche Türstärke muss ich wählen?Der Jumbo 6000 ist für drei Türstärkebereiche erhältlich: 6000.60 für 60–76 mm, 6000.80 für 76–92 mm und 6000.100 für 92–108 mm. Messen Sie die Dicke des Türblatts und wählen Sie die passende Variante. Erfüllt der Jumbo 6000 die Vorgabe zum Öffnen von innen?Ja. Der mitgelieferte Innenöffner mit Druckknopf ermöglicht das Öffnen der Tür von innen ohne Schlüssel, auch wenn von außen verriegelt ist. Damit erfüllt der Verschluss die Arbeitsschutzanforderung nach DGUV Regel 110-007 für begehbare Kühlräume. Lässt sich der Innenöffner separat nachrüsten?Ja. Der passende Innenöffner Jumbo ist als Einzelkomponente für die Türstärken 60–76, 76–92 und 92–108 mm erhältlich und kompatibel mit der gesamten Jumbo-Verschlussfamilie. Lieferumfang 1 Stück Verschluss Jumbo 6000 verchromt 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Innenöffner Jumbo (Notentriegelung von innen)Einpunktdrehhebel 7504 für Kühlzellen: Alternative mit DrehhebelAlle Beschläge für KühlraumtürenAlle Rahrbach-Verschlüsse
Fermod 880 Kantenverschluss - Handgriff aus Komposit
Fermod 880 Kantenverschluss - Handgriff aus Komposit Der Fermod 880 Kantenverschluss - Handgriff aus Komposit ist ein automatischer Kantenverschluss von Fermod für Bar- und Kühlmöbel zur Montage auf der Türkante. Einschliesslich Kloben (auch separat lieferbar)Automatischer Kantenverschluss für aufliegende TürenLinks oder rechts verwendbarMontage auf TürkanteMatt verchromt oder HochglanzpoliertMit Handgriff aus KompositAchsenabstand zwischen den Verschraubungen: 104 mm Technische Daten Spezifikation und Ausführungen ProduktgruppeKantenverschluss (Kühlmöbel)MaterialKomposit, verchromtAchsabstand104 mmHersteller-Nr.880.PVEAN5414618054396Norm-KontextEU 1935/2004; ISO 9001Ausführungen & ZubehörArtikelnrBeschreibungMaterial / OberflächeFER.880.PVFermod 880 Kantenverschluss Handgriff aus KomposithochglanzpoliertFER.880 .21PVFermod 880 Kantenverschluss Handgriff aus KompositMatt verchromt Anwendung Einsatzbereich und Normen-Kontext Türen und Klappen von Bar- und Kühlmöbeln, Kühltheken und Gewerbekühlschränken in Gastronomie, Hotellerie und Lebensmittelhandel. Der automatische Kantenverschluss zieht die Tür beim Loslassen sicher zu und hält die Kühlkette geschlossen. Lebensmittelkontakttaugliche Werkstoffe nach EU-Verordnung 1935/2004, Fertigung nach ISO 9001. Häufige Fragen Wofür wird der Fermod 880 Kantenverschluss - Handgriff aus Komposit eingesetzt?Der Fermod 880 Kantenverschluss - Handgriff aus Komposit ist ein automatischer Kantenverschluss für Bar- und Kühlmöbel. Er wird auf der Türkante montiert, ist links und rechts verwendbar und zieht die Tür beim Loslassen selbsttätig zu. Brauche ich einen Kloben?Der Kloben (Schließgegenstück) ist je nach Ausführung optional und separat lieferbar, z. B. in 16,5 oder 26 mm. Wählen Sie den Kloben passend zum Spaltmaß Ihrer Möbeltür. Mit oder ohne Profilzylinder?Fermod-Kantenverschlüsse gibt es mit und ohne Profilzylinder (PZ). Modelle mit PZ lassen sich abschließen. Die konkrete Ausführung dieses Artikels steht in den technischen Daten. Aus welchem Material besteht der Verschluss und ist er lebensmittelecht?Der Fermod 880 Kantenverschluss - Handgriff aus Komposit besteht aus Komposit, verchromt. Die Werkstoffe sind nach EU-Verordnung 1935/2004 für den Lebensmittelkontakt geeignet; Fertigung nach ISO 9001. Lieferumfang 1 Stück Fermod 880 Kantenverschluss - Handgriff aus Komposit 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte FERMOD 2170 Innenhebel für FalztürenFERMOD 2171 Innenhebel für aufliegende DrehtürenFermod 885 Kantenverschluss mit PZAlle KühlmöbelverschlüsseAlle Fermod-Produkte
Lappenscharnier - Zink-Druckguss verchromt
STUV Lappenscharnier - verchromt Der Lappenscharnier - Zink-Druckguss verchromt ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Aus Zink-Druckguss - steigend , 32 mm Überschlag Material: Zink-DruckgussOberfläche: verchromtVerwendung für: FalztürDIN: Rechts oder Linksmax. Türgewicht: 50 Technische Daten Gewicht0,71 kgmax. Türgewicht50 kgmax. Türgröße2.000 x 1.000 mmDINRechts oder LinksMaterialZink-DruckgussOberflächeverchromtÜberschlag32 mmFunktionsteigendVerwendung fürFalztürAusführungLappenscharnier Ausführungen Artikelnummer Richtung Material 3.51.0132.1 Rechts Zink-Druckguss, verchromt 3.51.0132.2 Links Zink-Druckguss, verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Zink-Druckguss; Oberfläche: verchromt; max. Türgewicht: 50 kg; max. Türgröße: 2.000 x 1.000 mm; Überschlag: 32 mm; DIN: Rechts oder Links. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang LappenscharnierZink-Druckguss verchromt Häufige Fragen Ist das Lappenscharnier - Zink-Druckguss verchromt steigend oder nicht steigend?Das Lappenscharnier - Zink-Druckguss verchromt ist steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 50 pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Verschlusselement - Kühlraumtüren
Verschlusselement für Kühlraumtüren Der Verschlusselement - Kühlraumtüren ist ein Original-Zubehörteil von Steinbach & Vollmann (STUV) für STUV-Kühlraumbeschläge. Edelstahl Verschlusselement mit Rolle aus Nylon oder V2A Werkstoff: EdelstahlOberfläche: gesandstrahltDIN: rechts oder linksWerkstoff Rolle: Nylon oder Edelstahl V2A (auswählbar)Anpressdruck: 26 - 33 kpmit: Rasterplatte Eigenschaften Werkstoff: EdelstahlOberfläche: gesandstrahltDIN: rechts oder linksWerkstoff Rolle: Nylon oder Edelstahl V2A (auswählbar)Anpressdruck: 26 - 33 kpmit: RasterplatteHersteller: Steinbach & VollmannGewicht: 1,38 kg Ausführungen Artikelnummer Werkstoff Rolle Material / Oberfläche 3.31.0194.0 Nylon Edelstahl V2A 3.31.0196.0 Edelstahl V2A Edelstahl V2A Anwendung Einsatzbereich und Normen-Kontext Ergänzungs- und Ersatzteil für STUV-Kühlraumbeschläge. Schließkloben, Unterlagen, Montageplatten und Verschlusselemente stellen den korrekten Eingriff und die richtige Höheneinstellung des Verschlusses bzw. Scharniers sicher. Ein passender Schließkloben in der richtigen Höhe sorgt dafür, dass der Verschluss sauber einrastet und die Türdichtung gleichmäßig anliegt. Das ist entscheidend für die Dichtheit und Energieeffizienz der Kühlraumtür. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik „Made in Germany" seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Montage Rasterplatte (a) mit 4 Schrauben 6 mm (b) an den Stockrahmen anschrauben. Abstand vom Türblatt ca. 15 mm. Element über die Rasterplatte aufsetzen und mit 4 Stück M6 Schrauben (c) lose anschrauben. Element mit Fallenrolle fest gegen das Schließblech drücken, dann alle 4 Schrauben M6 (c) festziehen. Nach Setzen der Dichtung kann mit einem Innensechskantschlüssel (bei d) die Feder vorspannung verstärkt werden! Lieferumfang 1 Verschlusselement für Kühlraumtüren1 Rasterplatte Häufige Fragen Wofür ist das Verschlusselement - Kühlraumtüren?Das Verschlusselement - Kühlraumtüren ist ein Original-Zubehörteil von STUV für STUV-Kühlraumbeschläge. Es sichert den korrekten Eingriff bzw. die richtige Höheneinstellung. Wie wird das Teil eingesetzt?Schließkloben und Unterlagen werden am Türrahmen gegenüber dem Verschluss bzw. unter dem Scharnier montiert und justieren den Anpressdruck der Dichtung. Passt das Zubehör zu meinem STUV-Beschlag?Achten Sie auf die in der Bezeichnung genannte Verschluss-/Scharnier-Serie und das Maß (z. B. Höhe in mm). Siehe Unterlage für Schließkloben. Aus welchem Material besteht das Teil?STUV (Steinbach & Vollmann) fertigt seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Unterlage für SchließklobenZubehör - Verschluss “Kompakt”Schließkloben - Höhe 15 mm - lange AusführungAlle ZubehörAlle STUV-Produkte

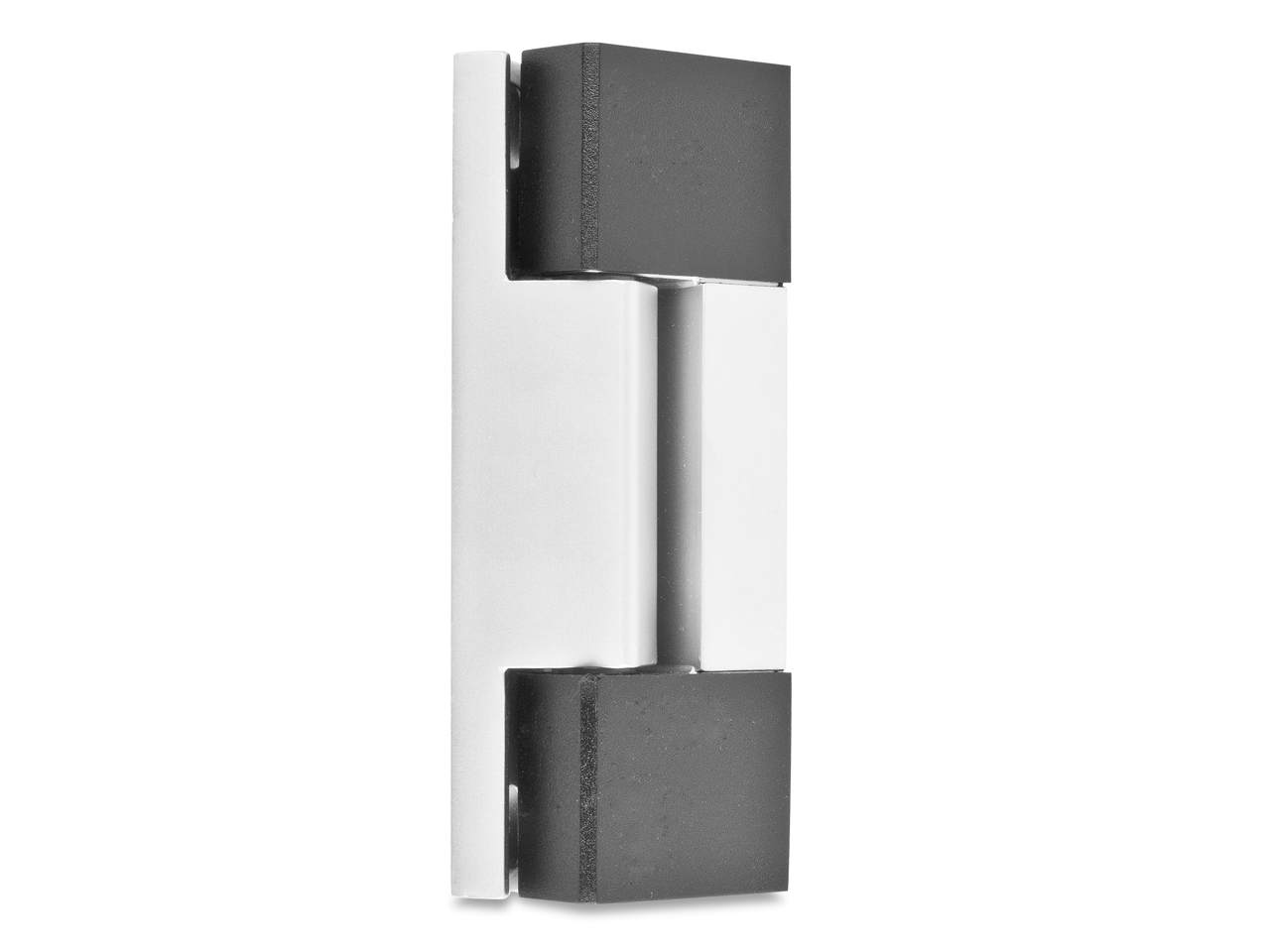

Kühlraum-Scharnier mit 2 Kappen
Eckscharnier für Kühlraumtüren Der Kühlraum-Scharnier mit 2 Kappen ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Mit 2 Abdeckkappen aus Zink-Druckguss Material: Zink-DruckgussOberfläche: verchromtVerwendung für: FalztürenDIN-Richtung: rechts und linksmax. Türgewicht: 24 kgHöhe: 33.0 mm Technische Daten max. Türgewicht24 kgmax. Türgröße800 x 500 mmDIN-Richtungrechts und linksBefestigungsartseitliche MontageMaterialZink-DruckgussOberflächeverchromtDrehpunkt24 mmHöhe33.0 mmVerwendung fürFalztürenmit2 AbdeckkappenFunktionnicht steigendAusführungEckscharnierGewicht0.149 kg Eigenschaften Eckscharnier für Falztüren Ausführungen Artikelnr Beschreibung Material 3.50.0250.0 Eckscharnier mit 2 Kappen Zink-Druckguss, matt, verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Zink-Druckguss; Oberfläche: verchromt; max. Türgewicht: 24 kg; max. Türgröße: 800 x 500 mm; Drehpunkt: 24 mm; Höhe: 33.0 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang 1 Stück Eckscharnier mit 2 Abdeckkappen aus Zink-Druckguss Häufige Fragen Ist das Kühlraum-Scharnier mit 2 Kappen steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 24 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Fermod 481 Scharnier für aufliegende Drehtüren
Fermod 481 Scharnier für aufliegende Drehtüren Das Fermod 481 Scharnier für aufliegende Drehtüren ist ein Türscharnier von Fermod für Kühlraum- und Kühlmöbeltüren mit korrosionsbeständiger Achse. Scharnier für aufliegende DrehtürenSymmetrische, verdeckte BefestigungenLinks oder rechts verwendbar180° ÖffnungFür Türen von 48 bis 80 mm Stärke, inklusive DichtungMaterial KompositMaximales Türgewicht (pro Paar) 40 kg Technische Daten Spezifikation und Ausführungen ProduktgruppeKühlraum-/Kühlmöbel-ScharnierMaterialKompositMax. Türgewicht (pro Paar)40 kgTürstärke48–80 mm (inkl. Dichtung)Hersteller-Nr.481FEAN5414618055010Norm-KontextISO 9001 (Fermod-Qualitätsmanagement)Ausführungen & ZubehörArtikelnrBeschreibungMaterialFER.481FFermod 481 Scharnier, steigend, 180° ÖffnungKompositFER.481HPFermod 481 Scharnier, steigend, 180° Öffnung - mit Edelstahl AchseKomposit Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel in Gastronomie, Handel und Industrie. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Die korrosionsbeständige Achse ist auf dauerhaften Einsatz unter Feuchte und Temperaturwechsel ausgelegt und arbeitet wartungsarm. Für schwere Türen werden mehrere Scharnierpaare eingesetzt; das maximal zulässige Türgewicht pro Paar ist je Modell angegeben. Fermod ist europäischer Marktführer für Kühlraum-Beschläge und fertigt nach ISO 9001. Häufige Fragen Ist das Fermod 481 Scharnier für aufliegende Drehtüren steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 40 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts montierbar?Ja, das Fermod 481 Scharnier für aufliegende Drehtüren ist für die Montage rechts oder links geeignet und damit unabhängig von der Türanschlagrichtung einsetzbar. Aus welchem Material besteht das Scharnier?Das Fermod 481 Scharnier für aufliegende Drehtüren besteht aus Komposit und hat eine korrosionsbeständige Achse für dauerhaften Einsatz in feuchter, kalter Umgebung. Fertigung nach ISO 9001. Lieferumfang 1 Stück Fermod 481 Scharnier für aufliegende Drehtüren 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Fermod 556 ScharnierFermod 1472 Scharnier für aufliegende DrehtürenFermod 361 Scharnier für aufliegende TürenAlle Bänder und ScharniereAlle Fermod-Produkte
Schließkloben für Schnappverschluss
Schließkloben / Innenkloben für Kühlraumtüren Der Schließkloben für Schnappverschluss ist ein Original-Zubehörteil von Steinbach & Vollmann (STUV) für STUV-Kühlraumbeschläge. 6 mm verstellbarer Schließkloben für den Innenbereich Kloben als Zubehör für SchnappverschlussInnenkloben 6 mm verstellbarOberfläche: EPS beschichtet Achatgrau (RAL 7038)Werkstoff: Zink-DruckgussDIN: rechts oder linksÜberschlag: 28 - 32 mm Eigenschaften Kloben als Zubehör für SchnappverschlussInnenkloben 6 mm verstellbarOberfläche: EPS beschichtet Achatgrau (RAL 7038)Werkstoff: Zink-DruckgussDIN: rechts oder linksÜberschlag: 28 - 32 mmfür: FalztürenGewicht: 0.32 kg Ausführungen Artikelnummer Richtung Material / Oberfläche 3.31.0443.0 rechts oder links Zink-Druckguss - EPS beschichtet Achatgrau (RAL 7038) 3.31.0543.0 rechts oder links poliert verchromt Anwendung Einsatzbereich und Normen-Kontext Ergänzungs- und Ersatzteil für STUV-Kühlraumbeschläge. Schließkloben, Unterlagen, Montageplatten und Verschlusselemente stellen den korrekten Eingriff und die richtige Höheneinstellung des Verschlusses bzw. Scharniers sicher. Ein passender Schließkloben in der richtigen Höhe sorgt dafür, dass der Verschluss sauber einrastet und die Türdichtung gleichmäßig anliegt. Das ist entscheidend für die Dichtheit und Energieeffizienz der Kühlraumtür. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik „Made in Germany" seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang 1 Schließkloben (6 mm verstellbar) Häufige Fragen Wofür ist das Schließkloben für Schnappverschluss?Das Schließkloben für Schnappverschluss ist ein Original-Zubehörteil von STUV für STUV-Kühlraumbeschläge. Es sichert den korrekten Eingriff bzw. die richtige Höheneinstellung. Wie wird das Teil eingesetzt?Schließkloben und Unterlagen werden am Türrahmen gegenüber dem Verschluss bzw. unter dem Scharnier montiert und justieren den Anpressdruck der Dichtung. Passt das Zubehör zu meinem STUV-Beschlag?Achten Sie auf die in der Bezeichnung genannte Verschluss-/Scharnier-Serie und das Maß (z. B. Höhe in mm). Siehe Verschlusselement - Kühlraumtüren. Aus welchem Material besteht das Teil?STUV (Steinbach & Vollmann) fertigt seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Verschlusselement - KühlraumtürenUnterlage für SchließklobenZubehör - Verschluss “Kompakt”Alle ZubehörAlle STUV-Produkte
Unterlage für Lappenscharnier - 4 mm
STUV Unterlage Kunststoff - grau Der Unterlage für Lappenscharnier - 4 mm ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Höhe 4 mm - rechts und links verwendbar Material: PolyamidDIN: Rechts und LinksHöhe: 4 mm Technische Daten Gewicht0,018 kgDINRechts und LinksMaterialPolyamidFarbegrauHöhe4 mmFunktionLappenscharnier Ausführungen Artikelnummer Richtung Material 3.51.0037.0 Rechts und links verwendbar Polyamid grau Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Polyamid; Höhe: 4 mm; DIN: Rechts und Links. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang Unterlage für Lappenscharnier4 mm Häufige Fragen Ist das Unterlage für Lappenscharnier - 4 mm steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximal zulässige Türgewicht pro Scharnierpaar entnehmen Sie den technischen Daten. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Polyamid. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Schnappverschluss für Kühlräume
Schnappverschluss für Kühlraumtüren Der Schnappverschluss für Kühlräume ist ein Kühlraumtür-Verschluss von Steinbach & Vollmann (STUV). Verschluss für Kühl- und Tiefkühlräume von Steinbach & Vollmann von geschlossen in geöffnet durch RechtsdrehungMitnehmerbewegung : 291°Schließbewegung : 360°Mitnehmer : 90° linksGewicht : 1.54 kgWerkstoff : Zink-Druckguss Eigenschaften von geschlossen in geöffnet durch RechtsdrehungMitnehmerbewegung : 291°Schließbewegung : 360°Mitnehmer : 90° linksGewicht : 1.54 kgWerkstoff : Zink-DruckgussOberfläche : EPS beschichtet Achatgrau (RAL 7038)DIN : rechts oder linksProfilzylinder eingebaut3 Schlüssel Ausführungen Artikelnummer Beschreibung Material / Oberfläche 3.31.0440.0 Verschluss für Kühl- und Tiefkühlräume EPS beschichtet RAL 7038 Achatgrau 3.31.0540.0 Verschluss für Kühl- und Tiefkühlräume poliert verchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume in Gastronomie, Großküche, Lebensmittelhandel und Industrie. Begehbare Kühlräume müssen nach DGUV Regel 110-007 „Arbeiten in Kühlräumen" jederzeit von innen ohne Schlüssel zu öffnen sein: STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Arbeitsschutzanforderung. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik seit 1883 in Heiligenhaus. Der eingebaute Profilzylinder entspricht dem Euro-Profil-Standard nach DIN EN 1303. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang Schnappverschluss 3.31.0440.0 oder 3.31.0540.03 Schlüssel Häufige Fragen Wofür wird der Schnappverschluss für Kühlräume verwendet?Der Schnappverschluss für Kühlräume verschließt Türen begehbarer Kühl- und Tiefkühlräume. Er ist ein Original-Beschlag von STUV (Steinbach & Vollmann). Lässt sich die Kühlraumtür von innen öffnen?Begehbare Kühlräume müssen nach DGUV Regel 110-007 jederzeit von innen ohne Schlüssel geöffnet werden können. STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Anforderung; achten Sie auf die Ausführung des jeweiligen Modells. Welche Türstärke benötige ich?Die passende Ausführung richtet sich nach der Türstärke Ihrer Kühlraumtür. Die verfügbaren Türstärken und Artikelnummern finden Sie in der Ausführungstabelle dieser Seite. Aus welchem Material besteht der Verschluss?STUV fertigt Kühlraum-Verschlusstechnik „Made in Germany" seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Aussenhebel für Kühlräume - EdelstahlSTUV AussenhebelNotöffner für KühlraumtürenAlle Beschläge für KühlraumtürenAlle STUV-Produkte
Fermod 471 Scharnier, steigend, Komposit
Fermod 471 Scharnier, steigend, Komposit Das Fermod 471 Scharnier, steigend, Komposit ist ein Türscharnier von Fermod für Kühlraum- und Kühlmöbeltüren mit korrosionsbeständiger Achse. Scharnier für aufliegende DrehtürenSymmetrische, verdeckte BefestigungenLinks oder rechts verwendbarFür Türen von 48 bis 80 mm Stärke, inklusive DichtungMaterial KompositHorizontal und vertikal regelbarMaximales Türgewicht (pro Paar) 40 kg Technische Daten Spezifikation und Ausführungen ProduktgruppeKühlraum-/Kühlmöbel-ScharnierMaterialKompositMax. Türgewicht (pro Paar)40 kgTürstärke48–80 mm (inkl. Dichtung)Hersteller-Nr.471EAN5414618322907Norm-KontextISO 9001 (Fermod-Qualitätsmanagement)Ausführungen & ZubehörArtikelnrBeschreibungMaterialFER.471Fermod 471 Scharnier - steigendKompositFER.471HPFermod 471 Scharnier - steigend - mit Edelstahl AchseKomposit Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel in Gastronomie, Handel und Industrie. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Die korrosionsbeständige Achse ist auf dauerhaften Einsatz unter Feuchte und Temperaturwechsel ausgelegt und arbeitet wartungsarm. Für schwere Türen werden mehrere Scharnierpaare eingesetzt; das maximal zulässige Türgewicht pro Paar ist je Modell angegeben. Fermod ist europäischer Marktführer für Kühlraum-Beschläge und fertigt nach ISO 9001. Häufige Fragen Ist das Fermod 471 Scharnier, steigend, Komposit steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 40 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts montierbar?Ja, das Fermod 471 Scharnier, steigend, Komposit ist für die Montage rechts oder links geeignet und damit unabhängig von der Türanschlagrichtung einsetzbar. Aus welchem Material besteht das Scharnier?Das Fermod 471 Scharnier, steigend, Komposit besteht aus Komposit und hat eine korrosionsbeständige Achse für dauerhaften Einsatz in feuchter, kalter Umgebung. Fertigung nach ISO 9001. Lieferumfang 1 Stück Fermod 471 Scharnier, steigend, Komposit 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Fermod 556 ScharnierFermod 1472 Scharnier für aufliegende DrehtürenFermod 361 Scharnier für aufliegende TürenAlle Bänder und ScharniereAlle Fermod-Produkte
Schließkloben - Höhe 18 mm
Schließkloben für Kühlraumtüren - Höhe 18 mm Der Schließkloben - Höhe 18 mm ist ein Original-Zubehörteil von Steinbach & Vollmann (STUV) für STUV-Kühlraumbeschläge. Aus Polyamid 6.6, schwarz ähnl. RAL 9005 Rechts und links verwendbar DIN-Richtung: rechts und linksTemperaturbereich: -40°C bis +80°CMaterial: PolyamidFarbe: schwarzHöhe: 18.0 mmVerwendung für: Verschluss Eigenschaften DIN-Richtung: rechts und linksTemperaturbereich: -40°C bis +80°CMaterial: PolyamidFarbe: schwarzHöhe: 18.0 mmVerwendung für: VerschlussGewicht: 0.022 kg Anwendung Einsatzbereich und Normen-Kontext Ergänzungs- und Ersatzteil für STUV-Kühlraumbeschläge. Schließkloben, Unterlagen, Montageplatten und Verschlusselemente stellen den korrekten Eingriff und die richtige Höheneinstellung des Verschlusses bzw. Scharniers sicher. Ein passender Schließkloben in der richtigen Höhe sorgt dafür, dass der Verschluss sauber einrastet und die Türdichtung gleichmäßig anliegt. Das ist entscheidend für die Dichtheit und Energieeffizienz der Kühlraumtür. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik „Made in Germany" seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang SchließklobenHöhe 18 mm Häufige Fragen Wofür ist das Schließkloben - Höhe 18 mm?Das Schließkloben - Höhe 18 mm ist ein Original-Zubehörteil von STUV für STUV-Kühlraumbeschläge. Es sichert den korrekten Eingriff bzw. die richtige Höheneinstellung. Wie wird das Teil eingesetzt?Schließkloben und Unterlagen werden am Türrahmen gegenüber dem Verschluss bzw. unter dem Scharnier montiert und justieren den Anpressdruck der Dichtung. Passt das Zubehör zu meinem STUV-Beschlag?Achten Sie auf die in der Bezeichnung genannte Verschluss-/Scharnier-Serie und das Maß (z. B. Höhe in mm). Siehe Verschlusselement - Kühlraumtüren. Aus welchem Material besteht das Teil?STUV (Steinbach & Vollmann) fertigt seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Verschlusselement - KühlraumtürenUnterlage für SchließklobenZubehör - Verschluss “Kompakt”Alle ZubehörAlle STUV-Produkte
Fermod 2220 Druckausgleichsventil mit Heizkabel
Fermod 2220 Druckausgleichsventil mit Heizkabel Das Fermod 2220 Druckausgleichsventil mit Heizkabel ist ein Druckausgleichsventil von Fermod für Kühl- und Tiefkühlräume, das die Druckdifferenz beim Öffnen und Schließen ausgleicht. Druckausgleichsventil für Kühl- und Tiefkühlräume bis -30°C mit einem Volumen bis zu 75 m³Konstanter Strom des Heizkabels 8 WWasserdichtMaterial: KompositFür Paneeldicke 60 bis 120 mmWand- und Deckenmontage Technische Daten Spezifikation und Ausführungen ProduktgruppeDruckausgleichsventilMaterialKompositTemperaturbereichbis -30 °CHeizleistung8 W (konstant)Hersteller-Nr.2220EAN5414618772443Norm-KontextISO 9001 (Fermod-Qualitätsmanagement)Ausführungen & ZubehörArtikelnrBeschreibungMaterialFER.2220Fermod 2220 Druckausgleichsventil mit Heizkabel, bis -30°C - WEIßKomposit Anwendung Einsatzbereich und Normen-Kontext Tiefkühl- und Schockkühlräume, in denen beim Schließen Unterdruck entsteht, der das Öffnen erschwert oder Tür und Wandkonstruktion beschädigen kann. Das Druckausgleichsventil gleicht diese Druckdifferenz aus; die Heizung verhindert ein Vereisen der Membran im Tiefkühlbetrieb. Fermod fertigt nach ISO 9001. Häufige Fragen Wozu dient ein Druckausgleichsventil?Beim Schließen eines Kühl- oder Tiefkühlraums entsteht Unterdruck, der das Öffnen der Tür erschwert und Tür oder Wand beschädigen kann. Das Fermod 2220 Druckausgleichsventil mit Heizkabel gleicht diese Druckdifferenz über die Entlüftung aus. Warum ist eine Heizung sinnvoll?Das Fermod 2220 Druckausgleichsventil mit Heizkabel ist mit Heizkabel ausgeführt: Die Heizung verhindert, dass die Membran im Tiefkühlbetrieb vereist und das Ventil blockiert. Ein thermischer Fühler überwacht das Heizelement und meldet Störungen per Alarm. Für welche Raumgröße und Temperatur ist es geeignet?Das Ventil ist für Tiefkühlräume bis -30 °C ausgelegt. Maßgeblich sind Raumvolumen und Betriebstemperatur Ihres Kühlraums. Wird das Ventil an Wand oder Decke montiert?Die Montageart (Wand oder Decke) ist in den technischen Daten angegeben. Das Fermod 2220 Druckausgleichsventil mit Heizkabel ist wasserdicht ausgeführt und besteht aus Komposit. Fertigung nach ISO 9001. Lieferumfang 1 Stück Fermod 2220 Druckausgleichsventil mit Heizkabel 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Druckausgleichsventil Fermod 2250 - WandmontageFermod 2230 Druckausgleichsventil - WandmontageFermod 2231 Druckausgleichsventil - DeckenmontageAlle DruckausgleichsventileAlle Fermod-Produkte
Schließkloben - Höhe 15 mm - lange Ausführung
Schließkloben - lange Ausführung Polyamid 6.6, schwarz ähnl. RAL 9005 Der Schließkloben - Höhe 15 mm - lange Ausführung ist ein Original-Zubehörteil von Steinbach & Vollmann (STUV) für STUV-Kühlraumbeschläge. Rechts und links verwendbar, Höhe 15 mm Schließkloben - lange AusführungDIN-Richtung: rechts und linksTemperaturbereich: -40°C bis +80°CMaterial: Polyamid 6.6Farbe: schwarzHöhe: 15.0 mm Eigenschaften Schließkloben - lange AusführungDIN-Richtung: rechts und linksTemperaturbereich: -40°C bis +80°CMaterial: Polyamid 6.6Farbe: schwarzHöhe: 15.0 mmVerwendung für: VerschlussGewicht: 0.035 kg Anwendung Einsatzbereich und Normen-Kontext Ergänzungs- und Ersatzteil für STUV-Kühlraumbeschläge. Schließkloben, Unterlagen, Montageplatten und Verschlusselemente stellen den korrekten Eingriff und die richtige Höheneinstellung des Verschlusses bzw. Scharniers sicher. Ein passender Schließkloben in der richtigen Höhe sorgt dafür, dass der Verschluss sauber einrastet und die Türdichtung gleichmäßig anliegt. Das ist entscheidend für die Dichtheit und Energieeffizienz der Kühlraumtür. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik „Made in Germany" seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang Schließklobenlange AusführungHöhe 15 mm Häufige Fragen Wofür ist das Schließkloben - Höhe 15 mm - lange Ausführung?Das Schließkloben - Höhe 15 mm - lange Ausführung ist ein Original-Zubehörteil von STUV für STUV-Kühlraumbeschläge. Es sichert den korrekten Eingriff bzw. die richtige Höheneinstellung. Wie wird das Teil eingesetzt?Schließkloben und Unterlagen werden am Türrahmen gegenüber dem Verschluss bzw. unter dem Scharnier montiert und justieren den Anpressdruck der Dichtung. Passt das Zubehör zu meinem STUV-Beschlag?Achten Sie auf die in der Bezeichnung genannte Verschluss-/Scharnier-Serie und das Maß (z. B. Höhe in mm). Siehe Verschlusselement - Kühlraumtüren. Aus welchem Material besteht das Teil?STUV (Steinbach & Vollmann) fertigt seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Verschlusselement - KühlraumtürenUnterlage für SchließklobenZubehör - Verschluss “Kompakt”Alle ZubehörAlle STUV-Produkte
6188NAB ERGO - Automatischer Zugverschluss
6188NAB ERGO - Automatischer Zugverschluss Der Rahrbach 6188NAB ERGO ist ein automatischer, selbstschließender Zugverschluss für Kühlmöbel mit ergonomischem Griff. Er hat einen Achsabstand von 149 mm, wird seitlich montiert, ist nicht abschließbar und enthält einen verstellbaren Kloben. Automatischer, selbstschließender Zugverschluss (Kantenverschluss)Ergonomischer Griff (ERGO HRS): auch mit Handschuhen gut bedienbarAchsabstand 149 mm, seitliche MontageEinstellbare Schließkraft, verstellbarer Kloben inklusiveNicht abschließbar (NAB)Material: Zink-Druckguss, verchromt Technische Daten Spezifikation und Kompatibilität TypAutomatischer Zugverschluss (Kantenverschluss), ERGOAchsabstand149 mmMaterialZink-Druckguss verchromt, Grundplatte/Zunge verzinkt, Federn FederstahlOberflächenChrom (RAL 9005 / RAL 9007 auf Anfrage)SchließkrafteinstellbarKlobenverstellbar, inklusiveAbschließbarnein (NAB)Hersteller-Nr.6188NABEAN5414618835049 Anwendung Einsatzbereich und Sicherheitskontext Türen gewerblicher Kühlmöbel, Gewerbekühlschränke, Kühlzellen und Kühltheken. Der ergonomische ERGO-Griff lässt sich auch mit Arbeitshandschuhen sicher greifen; die einstellbare Schließkraft sorgt für zuverlässiges Selbstschließen der Kühlmöbeltür. Häufige Fragen Was zeichnet den 6188NAB ERGO aus?Der 6188NAB ist ein automatischer, selbstschließender Zugverschluss mit ergonomischem Griff (ERGO HRS). Er hat einen Achsabstand von 149 mm, eine einstellbare Schließkraft und einen verstellbaren Kloben. Ist der 6188NAB abschließbar?Nein. Das Kürzel NAB steht für die nicht abschließbare Ausführung. Wenn Sie einen abschließbaren Kühlmöbelverschluss benötigen, ist der Druckverschluss Presto 6186PAB mit Profilzylinder die passende Alternative. Wie groß ist der Achsabstand?Der Achsabstand zwischen den Befestigungspunkten beträgt 149 mm. Prüfen Sie dieses Maß beim Austausch eines vorhandenen Verschlusses gegen das 6188-ERGO-Modell. Ist der Griff auch mit Handschuhen bedienbar?Ja. Der ergonomisch geformte ERGO-HRS-Griff lässt sich auch mit Arbeitshandschuhen sicher greifen und betätigen: ideal für den Dauereinsatz an Kühlmöbeln. Lieferumfang 1 Stück 6188NAB ERGO - Automatischer Zugverschluss 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Druckverschluss Presto 6186 (auch abschließbar)6180PAB aufliegender VerschlussAlle KühlmöbelverschlüsseAlle Rahrbach-Verschlüsse
Türverschluss mit Abdeckkappe
STUV Türverschluss aus Zink-Druckguss mit verchromter Abdeckkappe Der Türverschluss mit Abdeckkappe ist ein Kühlmöbelverschluss von Steinbach & Vollmann (STUV). rechts und links verwendbar, mit oder ohne Profilzylinder Material: Zink-DruckgussOberfläche: verchromtVerwendung für: FalztürDIN: Rechts und LinksHöhe: 52.0 Technische Daten Gewicht0.418 kgDINRechts und LinksBefestigungsartanschraubbarMaterialZink-DruckgussOberflächeverchromtMaterial AußengriffZink-DruckgussOberfläche AußengriffverchromtHöhe52.0Verwendung fürFalztürSchließartohne oder mit eingebautem Zylinder (wählbar)mit2 Schlüsseln Ausführungen Artikel Nr. Beschreibung 3.30.0120.0 mit Anzug, ohne Zylinder 3.30.0130.0 mit Anzug, mit Zylinder Anwendung Einsatzbereich und Normen-Kontext Türen, Klappen und Schubladen von Kühlmöbeln, Kühlschränken und Theken in Gastronomie und Handel. Der Verschluss zieht die Tür beim Schließen sicher zu und hält die Kühlkette geschlossen; je nach Ausführung ist er gerade oder gekröpft, mit oder ohne Zylinder erhältlich. Korrosionsbeständige Werkstoffe und glatte Oberflächen erleichtern die Reinigung im Lebensmittelumfeld. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik „Made in Germany" seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Zink-Druckguss; Oberfläche: verchromt; Höhe: 52.0 mm; DIN: Rechts und Links. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Der eingebaute Profilzylinder entspricht dem Euro-Profil-Standard nach DIN EN 1303. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang Türverschluss mit AbdeckkappeProfilzylinder2 Schlüssel (wählbar) Häufige Fragen Wofür wird der Türverschluss mit Abdeckkappe verwendet?Der Türverschluss mit Abdeckkappe ist ein Kühlmöbelverschluss von STUV für Türen, Klappen und Schubladen von Kühlmöbeln und Theken. Ist der Verschluss abschließbar?Ob der Verschluss abschließbar ist (mit Zylinder/Schlüssel), steht in den Eigenschaften des jeweiligen Modells. Welche Montageart ist vorgesehen?Die Montageart (z. B. seitliche Montage) und die passende Türstärke entnehmen Sie den technischen Daten und der Ausführungstabelle. Aus welchem Material besteht der Verschluss?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Kühlraum-Türverschluss Hebel gekröpftTürverschluss aus Zink-DruckgussKühlschrankverschlussAlle KühlmöbelverschlüsseAlle STUV-Produkte
Lappenscharnier aus Zink-Druckguss, verchromt
STUV Lappenscharnier aus Zink-Druckguss, verchromt Der Lappenscharnier aus Zink-Druckguss, verchromt ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Mit 20 oder 28 mm Überschlag, für bündige Türen, nicht steigend. Material: Zink-DruckgussOberfläche: verchromtVerwendung für: FalztürenDIN: Rechts und Linksmax. Türgewicht: 23 kgHöhe: 34,5 mm Technische Daten Gewicht0.178 kgmax. Türgewicht23 kgmax. Türgröße800 x 500 mmDINRechts und LinksBefestigungsartanschraubbarHöhe34,5 mmÜberschlag min.20 oder 28 mmOberflächeverchromtMaterialZink-DruckgussVerwendung fürFalztürenAusführungLappenscharnierFunktionnicht steigendGeeignet fürKühlmöbeltüren Ausführungen Artikelnummer Beschreibung Überschlag 3.50.0200.0 Lappenscharnier aus Zink-Druckguss, verchromt 20 mm 3.50.0208.0 Lappenscharnier aus Zink-Druckguss, verchromt 28 mm Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Zink-Druckguss; Oberfläche: verchromt; max. Türgewicht: 23 kg; max. Türgröße: 800 x 500 mm; Höhe: 34,5 mm; Überschlag min.: 20 oder 28 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang STUV Lappenscharnier Zink-Druckguss, verchromt, 28 mm Überschlag Häufige Fragen Ist das Lappenscharnier aus Zink-Druckguss, verchromt steigend oder nicht steigend?Das Lappenscharnier aus Zink-Druckguss, verchromt ist nicht steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 23 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Schließkloben - Verschluss “Kompakt”
Schließkloben Polyamid 6.6 - Höhe 11 mm Der Schließkloben - Verschluss “Kompakt” ist ein Original-Zubehörteil von Steinbach & Vollmann (STUV) für STUV-Kühlraumbeschläge. Passend zu: EURO 5000 Verschluss mit Falle, EURO 2000 Verschluss mit Falle und zu Verschluss "Kompakt" 11 mm hoch verstellbarWerkstoff: Kunststoff Polyamid 6.6Oberfläche: schwarz (RAL 9005)mit RasterplatteverstellbarGewicht: 0.012 kg Eigenschaften 11 mm hoch verstellbarWerkstoff: Kunststoff Polyamid 6.6Oberfläche: schwarz (RAL 9005)mit RasterplatteverstellbarGewicht: 0.012 kgpassend zu folgenden Verschlüssen: - EURO 5000 Verschluss mit Falle - EURO 2000 Verschluss mit Falle - Verschluss "Kompakt" Ausführungen Artikelnummer Material / Oberfläche 3.31.0769.0 Kunststoff PA 6 - schwarz (RAL 9005) Anwendung Einsatzbereich und Normen-Kontext Ergänzungs- und Ersatzteil für STUV-Kühlraumbeschläge. Schließkloben, Unterlagen, Montageplatten und Verschlusselemente stellen den korrekten Eingriff und die richtige Höheneinstellung des Verschlusses bzw. Scharniers sicher. Ein passender Schließkloben in der richtigen Höhe sorgt dafür, dass der Verschluss sauber einrastet und die Türdichtung gleichmäßig anliegt. Das ist entscheidend für die Dichtheit und Energieeffizienz der Kühlraumtür. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik „Made in Germany" seit 1883 in Heiligenhaus. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang 1 Schließkloben11 mm hoch verstellbar Häufige Fragen Wofür ist das Schließkloben - Verschluss “Kompakt”?Das Schließkloben - Verschluss “Kompakt” ist ein Original-Zubehörteil von STUV für STUV-Kühlraumbeschläge. Es sichert den korrekten Eingriff bzw. die richtige Höheneinstellung. Wie wird das Teil eingesetzt?Schließkloben und Unterlagen werden am Türrahmen gegenüber dem Verschluss bzw. unter dem Scharnier montiert und justieren den Anpressdruck der Dichtung. Passt das Zubehör zu meinem STUV-Beschlag?Achten Sie auf die in der Bezeichnung genannte Verschluss-/Scharnier-Serie und das Maß (z. B. Höhe in mm). Siehe Verschlusselement - Kühlraumtüren. Aus welchem Material besteht das Teil?STUV (Steinbach & Vollmann) fertigt seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Verschlusselement - KühlraumtürenUnterlage für SchließklobenZubehör - Verschluss “Kompakt”Alle ZubehörAlle STUV-Produkte
Lappenscharnier - 24 mm Überschlag
STUV L appenscharnier Zink-Druckguss, verchromt, rechts und links verwendbar Der Lappenscharnier - 24 mm Überschlag ist ein Türscharnier von Steinbach & Vollmann (STUV) für Kühlraum- und Kühlmöbeltüren. Scharnier, 24 mm Überschlag, nicht steigend, Öffnungswinkel 110° Material: Zink-DruckgussOberfläche: verchromtVerwendung für: Deckel und KlappenDIN: Rechts und Linksmax. Türgewicht: 12 kgHöhe: 33,5 mm Technische Daten Gewicht0,245 kgmax. Türgewicht12 kgmax. Türgröße800 x 500 mmDINRechts und LinksBefestigungsartanschraubbarMaterialZink-DruckgussOberflächeverchromtÜberschlag24 mmHöhe33,5 mmFunktionnicht steigendVerwendung fürDeckel und KlappenGeeignet fürKühlmöbeltürAusführungLappenscharnier Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Das maximal zulässige Türgewicht pro Scharnierpaar ist je Modell angegeben; für schwere Türen werden mehrere Paare eingesetzt. STUV (Steinbach & Vollmann) fertigt Beschlagtechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material: Zink-Druckguss; Oberfläche: verchromt; max. Türgewicht: 12 kg; max. Türgröße: 800 x 500 mm; Höhe: 33,5 mm; Überschlag: 24 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Lieferumfang 1 Stück Lappenscharnier24 mm Überschlag Häufige Fragen Ist das Lappenscharnier - 24 mm Überschlag steigend oder nicht steigend?Das Lappenscharnier - 24 mm Überschlag ist nicht steigend. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 12 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts verwendbar?Die meisten STUV-Kühlraumscharniere sind rechts und links verwendbar; die DIN-Richtung bzw. Montageart steht in den technischen Daten. Aus welchem Material besteht das Scharnier?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Kühlraum-Beschlagtechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte STUV RETROFLEX Lappenscharnier Kühlraum - verchromter Zink-DruckgussSTUV RETROFLEX Lappenscharnier Kühlraum - steigend, linksLappenscharnier für bündige (Betriebsraum-)TürenAlle Bänder und ScharniereAlle STUV-Produkte
Schubladenverschluß für Kühlmöbel
Schubladenverschluß mit Zylinder Halterung 49 mm hoch Der Schubladenverschluß für Kühlmöbel ist ein Kühlmöbelverschluss von Steinbach & Vollmann (STUV). Verschluss für Kühl- und Tiefkühlmöbel Material Außengriff: Zink-DruckgussOberfläche Außengriff: EPS beschichtetVerwendung für: KühlmöbelschubladeHöhe: 49.0 mmGewicht : 0.404 kgDIN : rechts und links Technische Daten Befestigungsartseitliche MontageMaterial AußengriffZink-DruckgussOberfläche AußengriffEPS beschichtetFarbe AußengriffschwarzMaterial KappePolyamidOberfläche KappeverchromtVerwendung fürKühlmöbelschubladeSchließartProfilzylinder oder ohne ZylinderSchließungE1-E10 (unsortiert) oder ohne SchließungHöhe49.0 mmInnenwerkrostgeschütztmitStangenhalterung Eigenschaften Gewicht : 0.404 kgDIN : rechts und links Ausführungen Artikelnummer Beschreibung Befestigungsart 3.30.0516.0 Schubladenverschluß ohne Zylinder seitliche Montage 3.30.0515.0 Schubladenverschluß mit Zylinder seitliche Montage Anwendung Einsatzbereich und Normen-Kontext Türen, Klappen und Schubladen von Kühlmöbeln, Kühlschränken und Theken in Gastronomie und Handel. Der Verschluss zieht die Tür beim Schließen sicher zu und hält die Kühlkette geschlossen; je nach Ausführung ist er gerade oder gekröpft, mit oder ohne Zylinder erhältlich. Korrosionsbeständige Werkstoffe und glatte Oberflächen erleichtern die Reinigung im Lebensmittelumfeld. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik „Made in Germany" seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Material Außengriff: Zink-Druckguss; Oberfläche Außengriff: EPS beschichtet; Höhe: 49.0 mm. Als Beschlag für begehbare Kühlräume steht dieses Produkt im Kontext der DGUV Regel 110-007 „Arbeiten in Kühlräumen", die das Öffnen der Tür von innen sicherstellt. Der eingebaute Profilzylinder entspricht dem Euro-Profil-Standard nach DIN EN 1303. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Lieferumfang Schubladenverschluß für Kühlraummöbelmit eingebautem Zylinder oder ohne Schließung Häufige Fragen Wofür wird der Schubladenverschluß für Kühlmöbel verwendet?Der Schubladenverschluß für Kühlmöbel ist ein Kühlmöbelverschluss von STUV für Türen, Klappen und Schubladen von Kühlmöbeln und Theken. Ist der Verschluss abschließbar?Ob der Verschluss abschließbar ist (mit Zylinder/Schlüssel), steht in den Eigenschaften des jeweiligen Modells. Welche Montageart ist vorgesehen?Die Montageart (z. B. seitliche Montage) und die passende Türstärke entnehmen Sie den technischen Daten und der Ausführungstabelle. Aus welchem Material besteht der Verschluss?Werkstoff: Zink-Druckguss. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Kühlraum-Türverschluss Hebel gekröpftTürverschluss aus Zink-DruckgussKühlschrankverschlussAlle KühlmöbelverschlüsseAlle STUV-Produkte
Fermod 309 Scharnier
Fermod 309 Scharnier Das Fermod 309 Scharnier ist ein Türscharnier von Fermod für Kühlraum- und Kühlmöbeltüren mit korrosionsbeständiger Achse. Scharnier für aufliegende Türen 46 bis 60 mm, inkl. DichtungSymmetrische, verdeckte BefestigungenLinks oder rechts verwendbarMaterial verchromtMaximales Türgewicht (pro Paar) 50 kgSteigend Technische Daten Spezifikation und Ausführungen ProduktgruppeKühlraum-/Kühlmöbel-ScharnierMaterialverchromt, emailliertMax. Türgewicht (pro Paar)50 kgHersteller-Nr.309.02EAN5414618074042Norm-KontextISO 9001 (Fermod-Qualitätsmanagement)Ausführungen & ZubehörArtikelnrBeschreibungOberflächeFER.309.02Fermod 309 Scharnier, steigendemailiertFER.309.01Fermod 309 Scharnier, steigendverchromt Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume sowie Kühlmöbel in Gastronomie, Handel und Industrie. Steigende Scharniere heben die Tür beim Öffnen leicht an, sodass sie selbsttätig zufällt; nicht steigende Scharniere halten die Tür in jeder Position. Die korrosionsbeständige Achse ist auf dauerhaften Einsatz unter Feuchte und Temperaturwechsel ausgelegt und arbeitet wartungsarm. Für schwere Türen werden mehrere Scharnierpaare eingesetzt; das maximal zulässige Türgewicht pro Paar ist je Modell angegeben. Fermod ist europäischer Marktführer für Kühlraum-Beschläge und fertigt nach ISO 9001. Häufige Fragen Ist das Fermod 309 Scharnier steigend oder nicht steigend?Die Bauart (steigend / nicht steigend) ist in den technischen Daten angegeben. Steigende Scharniere lassen die Tür selbsttätig zufallen, nicht steigende halten sie in jeder Stellung. Welches Türgewicht trägt das Scharnier?Das maximale Türgewicht beträgt 50 kg pro Scharnierpaar. Für schwere Türen mehrere Scharnierpaare einsetzen. Ist das Scharnier links und rechts montierbar?Ja, das Fermod 309 Scharnier ist für die Montage rechts oder links geeignet und damit unabhängig von der Türanschlagrichtung einsetzbar. Aus welchem Material besteht das Scharnier?Das Fermod 309 Scharnier besteht aus verchromt, emailliert und hat eine korrosionsbeständige Achse für dauerhaften Einsatz in feuchter, kalter Umgebung. Fertigung nach ISO 9001. Lieferumfang 1 Stück Fermod 309 Scharnier 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Fermod 556 ScharnierFermod 1472 Scharnier für aufliegende DrehtürenFermod 361 Scharnier für aufliegende TürenAlle Bänder und ScharniereAlle Fermod-Produkte
Pressverschluss KRT "EURO 2000"
Pressverschluss für Kühlraumtüren von Steinbach & Vollmann Der Pressverschluss KRT "EURO 2000" ist ein Kühlraumtür-Verschluss von Steinbach & Vollmann (STUV). KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel Werkstoff Griff: EdelstahlOberfläche Griff: gesandstrahltmit eingebautem Profilzylindermit integrierter NotauslösevorrichtungAußen- und Innenhebel aus Edelstahl Technische Daten Werkstoff GriffEdelstahlOberfläche GriffgesandstrahltWerkstoff GehäuseKunststoff, PA 6Oberfläche Gehäuse– Außengehäuse: schwarz (RAL 9005) – Innengehäuse: grün (RAL 6024) Eigenschaften mit eingebautem Profilzylindermit integrierter NotauslösevorrichtungAußen- und Innenhebel aus Edelstahlmit 3 Schlüsseln Ausführungen Artikelnummer Türstärke Gewicht 3.31.2001.1 56 – 60 mm 2,700 kg 3.31.2000.1 76 – 80 mm 2,675 kg 3.31.2006.1 86 – 90 mm 2,830 kg 3.31.2010.1 96 – 100 mm 2,825 kg 3.31.2004.1 106 –110 mm 2,800 kg 3.31.2011.1 116 – 120 mm 2,835 kg 3.31.2012.1 136 – 140 mm 2,885 kg 3.31.2016.1 156 – 160 mm 2,910 kg Anwendung Einsatzbereich und Normen-Kontext Türen begehbarer Kühl- und Tiefkühlräume in Gastronomie, Großküche, Lebensmittelhandel und Industrie. Begehbare Kühlräume müssen nach DGUV Regel 110-007 „Arbeiten in Kühlräumen" jederzeit von innen ohne Schlüssel zu öffnen sein: STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Arbeitsschutzanforderung. STUV (Steinbach & Vollmann) fertigt Verschlusstechnik seit 1883 in Heiligenhaus. Wichtige Kenndaten dieses Modells: Werkstoff Griff: Edelstahl; Werkstoff Gehäuse: Kunststoff, PA 6; Oberfläche Griff: gesandstrahlt. Der eingebaute Profilzylinder entspricht dem Euro-Profil-Standard nach DIN EN 1303. In der Ausführungstabelle finden Sie die verfügbaren Varianten mit Artikelnummer und Türstärke. Montage Außenführung Teil 1 anschrauben. Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen, bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen. Innenführung Teil 3 anschrauben, bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben Innenhebel Teil 6 von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen. Außenhebel Teil 4 in senkrechter Stellung durch die Türe stecken Unterscheibe Teil 7 einlegen Außenhebel Teil 4 und Innenhebel Teil 6 mit Sechskantschraube Teil 8 verschrauben Flächen der Sechskantschraube müssen waagerecht stehen Schließfunktion prüfen Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9 mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung) Anpressdruck prüfen Einstellungen über Schließkloben Teil 11 vornehmen Lieferumfang 1× Pressverschluss KRT "EURO 2000" Häufige Fragen Wofür wird der Pressverschluss KRT "EURO 2000" verwendet?Der Pressverschluss KRT "EURO 2000" verschließt Türen begehbarer Kühl- und Tiefkühlräume. Er ist ein Original-Beschlag von STUV (Steinbach & Vollmann). Werkstoff: Edelstahl. Lässt sich die Kühlraumtür von innen öffnen?Begehbare Kühlräume müssen nach DGUV Regel 110-007 jederzeit von innen ohne Schlüssel geöffnet werden können. STUV-Kühlraumverschlüsse mit Notauslösung bzw. Innenhebel erfüllen diese Anforderung; achten Sie auf die Ausführung des jeweiligen Modells. Welche Türstärke benötige ich?Die passende Ausführung richtet sich nach der Türstärke Ihrer Kühlraumtür. Die verfügbaren Türstärken und Artikelnummern finden Sie in der Ausführungstabelle dieser Seite. Aus welchem Material besteht der Verschluss?Werkstoff: Edelstahl. STUV fertigt Kühlraum-Verschlusstechnik „Made in Germany" seit 1883 in Heiligenhaus. 📖 Ratgeber zum Thema Sie finden im Kühlraum-Beschläge Ratgeber 2026 eine ausführliche Anleitung mit Normen, Auswahlhilfen und Wartungs-Tipps. Passende Produkte Aussenhebel für Kühlräume - EdelstahlSTUV AussenhebelNotöffner für KühlraumtürenAlle Beschläge für KühlraumtürenAlle STUV-Produkte
Kühlraumbeschläge: Technik für Kälte, Dichtung und Druck
Beschläge am Kühlraum arbeiten gegen drei Dinge, die es an einer normalen Tür nicht gibt: Kälte bis unter minus 30 Grad, dauernde Feuchtigkeit und einen Druckunterschied, der die Tür festsaugen kann.
- 156 Artikel von STUV und Fermod
- Anpressdruck statt Falle: die Dichtung muss umlaufend schließen
- Notauslösung von innen als Personenschutz
- Druckausgleich, damit sich die Tür nach dem Schließen wieder öffnen lässt
- Temperaturbeständig bis minus 40 Grad, je nach Bauteil
Warum Kühlraumbeschläge anders sind
Eine Zimmertür hält eine Falle zu. Eine Kühlraumtür muss dagegen eine umlaufende Dichtung zusammendrücken, sonst zieht warme Luft ein und die Anlage arbeitet gegen die Undichtigkeit an. Deshalb arbeiten Kühlraumverschlüsse mit einstellbarem Anpressdruck, beim STUV-Verschlusselement etwa zwischen rund 155 und 290 Newton.
Dazu kommt die Kälte: Kunststoffteile wie Schließkloben sind für einen Temperaturbereich von minus 40 bis plus 80 Grad ausgelegt. Und schließlich der Druck: Beim Abkühlen der eingeschlossenen Luft entsteht Unterdruck, der die Tür regelrecht festsaugt. Dagegen hilft ein Druckausgleichsventil.
Der wichtigste Punkt: niemand darf eingeschlossen werden
Eine Kühlraumtür fällt ins Schloss und ist von innen ohne Vorkehrung nicht zu öffnen. Deshalb haben Kühlraumschlösser eine Notauslösevorrichtung: Wer versehentlich eingeschlossen wird, kann die Tür von innen öffnen.
Bei jedem Austausch eines Schlosses oder Verschlusses gehört diese Funktion geprüft. Sie ist kein Komfortmerkmal, sondern Personenschutz. Passende Modelle finden Sie unter Kühlraumtürschlösser.
Die Bereiche im Überblick
| Bereich | Inhalt |
|---|---|
| Beschläge Kühlraumtüren | Verschlüsse und Drehhebel mit einstellbarem Anpressdruck, 35 Artikel. |
| Bänder und Scharniere | Eck-, Lappen- und steigende Scharniere für aufliegende Türen, 43 Artikel. |
| Druckausgleichsventile | Gleichen den Unterdruck aus, mit und ohne Heizkabel. |
| Kühlraumtürschlösser | Einsteck-Schneckenschlösser mit Notauslösung. |
| Kühlmöbelverschlüsse | Kanten- und Zugverschlüsse für Bar- und Kühlmöbel, 33 Artikel. |
| Zubehör | Schließkloben, Unterlagen und Ersatzteile. |
Häufige Fragen
Warum lässt sich meine Kühlraumtür nicht öffnen?
Meist wegen Unterdruck: Die eingeschlossene Luft kühlt ab und zieht sich zusammen, die Tür wird festgesaugt. Ein Druckausgleichsventil verhindert das.
Was ist eine Notauslösung?
Eine Vorrichtung, mit der sich die Kühlraumtür von innen öffnen lässt, auch wenn sie verschlossen ist. Sie schützt Personen davor, eingeschlossen zu werden, und gehört bei jedem Austausch geprüft.
Welchen Anpressdruck braucht eine Kühlraumtür?
So viel, dass die Dichtung umlaufend schließt, ohne dass die Tür kaum noch zu öffnen ist. Verstellbare Verschlüsse decken einen Bereich ab, etwa 155 bis 290 Newton.
Halten normale Beschläge im Kühlraum?
Nein. Kondenswasser, Frost und Temperaturwechsel setzen ihnen zu. Kühlraumbeschläge sind dafür ausgelegt, Kunststoffteile etwa für minus 40 bis plus 80 Grad.
Weitere Artikel dieser Kategorie
Grundlagen erklärt der Kühlraum-Beschläge Ratgeber.
