KRT-Mehrpunktverschluss für Kühlraumtüren
KRT-Mehrpunktverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
integrierte Notöffnung
Werkstoff Gehäuse: Kunststoff PA 6
Oberfläche Außengehäuse: schwarz
Oberfläche Innengehäuse: grün
Werkstoff Griff: Edelstahl
Oberfläche Griff. gesandstrahlt
mit 3 Schlüsseln
Ausführungen Mehrpunktverschluss:
Artikelnummer
Richtung
Türstärke
Gewicht
3.31.2101.0
rechts und links
76 – 80 mm
3,100 kg
3.31.2102.0
rechts und links
96 – 100 mm
3,200 kg
3.31.2107.0
rechts und links
116 – 120 mm
3,230 kg
3.31.2112.0
rechts und links
136 – 140 mm
3,280 kg
Lieferumfang Pressverschluss:- 1 KRT-Mehrpunktverschluss “EURO 2000”- 3 Schlüssel
Pressverschluss für Kühl- und Tiefkühlraumtüren
Außenhebel RAL 9005 schwarz & Innenhebel grün
für Türstärken von 80 - 140 mm
DINlinks oder DINrechts (auswählbar)
mit integrierter Notauslösevorrichtung
Werkstoff: Kunststoff PA 6
Gewicht: 2,6 kg
Oberfläche Gehäuse:– Außenhebel: schwarz (RAL 9005)– Innenhebel: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
DIN-Richtung
Türstärke
3.31.0650.1
rechts
80 mm
3.31.0653.1 - Nicht mehr lieferbar
rechts
90 mm
3.31.0654.1
rechts
100 mm
3.31.0655.1
rechts
120 mm
3.31.0658.1
rechts
125 mm
3.31.0659.1
rechts
140 mm
3.31.0650.2
links
80 mm
3.31.0653.2 - Nicht mehr lieferbar
links
90 mm
3.31.0654.2
links
100 mm
3.31.0655.2
links
120 mm
3.31.0658.2
links
125 mm
3.31.0659.2
links
140 mm
Lieferumfang Pressverschluss:- 1 Pressverschluss für Kühl- und Tiefkühlraumtüren- 3 Schlüssel
Pressverschluss für Kühlraumtüren von Steinbach & Vollmann
KRT-Pressverschluss "EURO 2000" mit Zylinder, Außen- und Innenhebel
mit eingebautem Profilzylinder
mit integrierter Notauslösevorrichtung
Außen- und Innenhebel aus Edelstahl
Werkstoff Griff: Edelstahl
Oberfläche Griff: gesandstrahlt
Werkstoff Gehäuse: Kunststoff, PA 6
Oberfläche Gehäuse:– Außengehäuse: schwarz (RAL 9005)– Innengehäuse: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
Türstärke
Gewicht
3.31.2001.1
56 – 60 mm
2,700 kg
3.31.2000.1
76 – 80 mm
2,675 kg
3.31.2006.1
86 – 90 mm
2,830 kg
3.31.2010.1
96 – 100 mm
2,825 kg
3.31.2004.1
106 –110 mm
2,800 kg
3.31.2011.1
116 – 120 mm
2,835 kg
3.31.2012.1
136 – 140 mm
2,885 kg
3.31.2016.1
156 – 160 mm
2,910 kg
Montageanleitung Pressverschluss “Euro 2000”
Außenführung Teil 1
anschrauben.
Bei Rechtsanschlag Einlage Teil 2 „rechts“ sichtbar einlegen,
bei Linksanschlag Einlage Teil 2 „links“ sichtbar einlegen.
Innenführung Teil 3
anschrauben,
bei Rechtsanschlag Innensechskantschraube in Pos. „R“ einschrauben
bei Linksanschlag Innensechskantschraube in Pos. „L“ einschrauben
Innenhebel Teil 6
von der waagerechten Schließstellung ca. 45° in Öffnungs richtung drehen, auf die Innenführung Teil 3 stecken und in Schließstellung zurückdrehen.
Außenhebel Teil 4
in senkrechter Stellung durch die Türe stecken
Unterscheibe Teil 7 einlegen
Außenhebel Teil 4 und Innenhebel Teil 6
mit Sechskantschraube Teil 8 verschrauben
Flächen der Sechskantschraube müssen waagerecht stehen
Schließfunktion prüfen
Falls der Verschluss blockiert oder schwergängig ist, muss zusätzlich Ausgleichsscheibe/n Teil 5 zwischen Außenhebel Teil 4 und Innenhebel Teil 6 eingelegtwerden.Abdeckkappe Teil 9
mit Sechskantschraube Teil 10 befestigen (Abdeckkappe ist gleichzeitig Schraubensicherung)
Anpressdruck prüfen
Einstellungen über Schließkloben Teil 11 vornehmen
Lieferumfang Pressverschluss:- 1 KRT-Verschluss “EURO 2000”- 3 Schlüssel

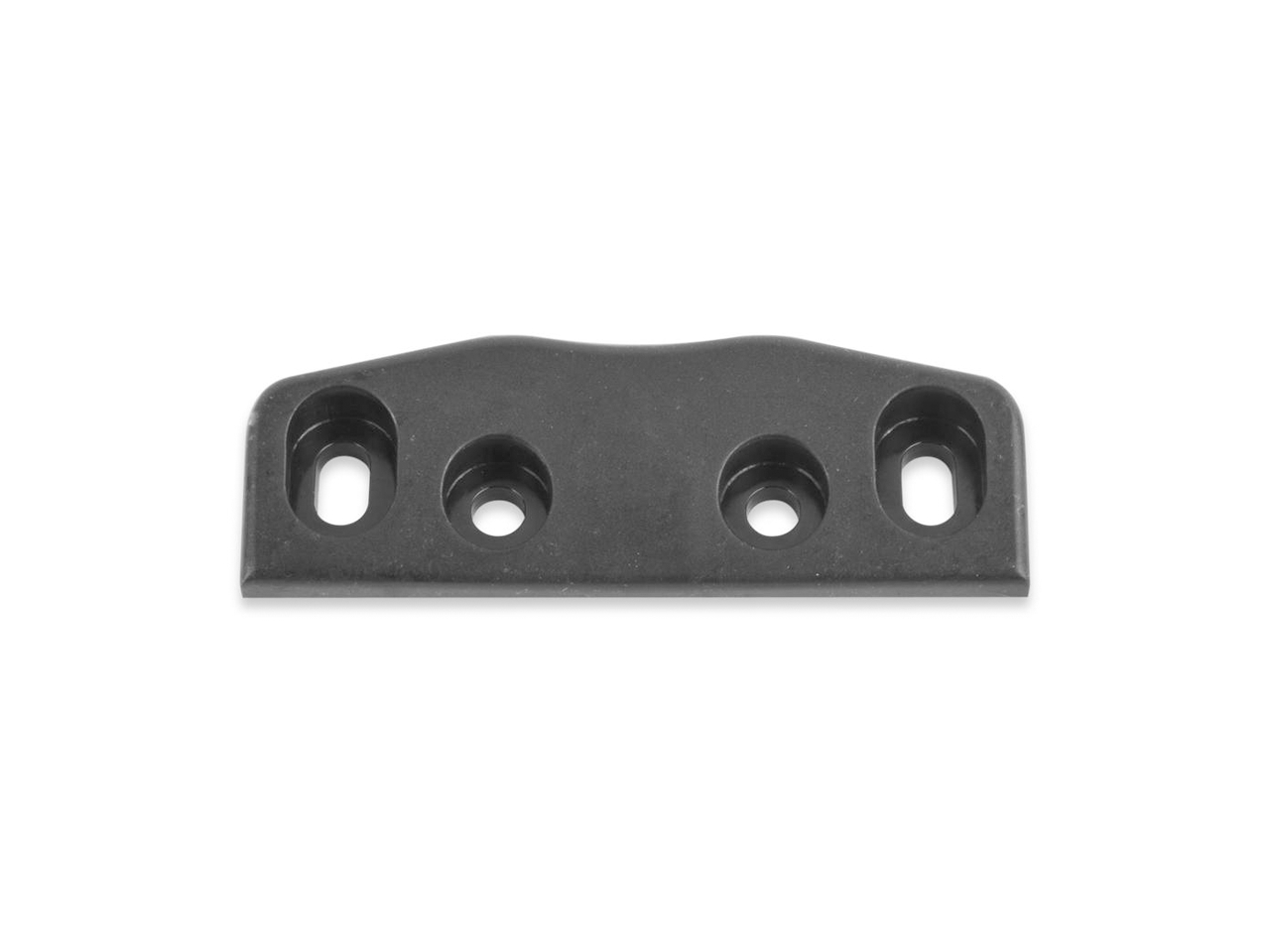

Schließkloben Polyamid 6.6, schwarz ähnl. RAL 9005
Rechts und links verwendbar, Höhe 11 mm
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid
Farbe: schwarz
Höhe: 11.0 mm
Verwendung für: Verschluss
Gewicht: 0.013 kg
Lieferumfang:- Schließkloben - Höhe 11 mm
Schließkloben Polyamid 6.6 - Höhe 11 mm
Passend zu: EURO 5000 Verschluss mit Falle, EURO 2000 Verschluss mit Falle und zu Verschluss "Kompakt"
11 mm hoch verstellbar
Werkstoff: Kunststoff Polyamid 6.6
Oberfläche: schwarz (RAL 9005)
mit Rasterplatte
verstellbar
Gewicht: 0.012 kg
passend zu folgenden Verschlüssen:- EURO 5000 Verschluss mit Falle- EURO 2000 Verschluss mit Falle- Verschluss "Kompakt"
Ausführungen:
Artikelnummer
Material / Oberfläche
3.31.0769.0
Kunststoff PA 6 - schwarz (RAL 9005)
Lieferumfang:- 1 Schließkloben - 11 mm hoch verstellbar
Schließkloben - lange Ausführung Polyamid 6.6, schwarz ähnl. RAL 9005
Rechts und links verwendbar, Höhe 15 mm
Schließkloben - lange Ausführung
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid 6.6
Farbe: schwarz
Höhe: 15.0 mm
Verwendung für: Verschluss
Gewicht: 0.035 kg
Lieferumfang:- Schließkloben - lange Ausführung - Höhe 15 mm
Trennwandstütze für 19 mm Wand - U-Form-Auflage - KWS 4270
Wandstütze 150 mm hoch, zum Aufschrauben, mit zwei versenkten Schraublöchern
Trennwandstütze aus Leichtmetall bearbeitet nach E 5
Ausführung: KWS 4270
für 19 mm Wandstärke
Höhe: 150 mm
mit U-Form-Auflage
Die Trennwandstütze ist zum Aufschrauben, mit zwei versenkten Schraublöchern.
Ausführungen Trennwandstütze 4270:
Art.-Nr.
Ausführung
Material/Oberfläche
KWS 4270.31
für 19 mm Wand, 150 mm hoch
Leichtmetall bearbeitet nach E 5 - silberfarbig eloxiert
Lieferumfang:KWS 4270 Trennwandstütze - Wand 19 mm - Höhe: 150 mm
Schließkloben Polyamid 6.6, schwarz ähnl. RAL 9005
Rechts und links verwendbar, Höhe 11 mm
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid
Farbe: schwarz
Höhe: 11.0 mm
Verwendung für: Verschluss
Gewicht: 0.013 kg
Lieferumfang:- Schließkloben - Höhe 11 mm
Schließkloben - lange Ausführung Polyamid 6.6, schwarz ähnl. RAL 9005
Rechts und links verwendbar, Höhe 15 mm
Schließkloben - lange Ausführung
DIN-Richtung: rechts und links
Temperaturbereich: -40°C bis +80°C
Material: Polyamid 6.6
Farbe: schwarz
Höhe: 15.0 mm
Verwendung für: Verschluss
Gewicht: 0.035 kg
Lieferumfang:- Schließkloben - lange Ausführung - Höhe 15 mm
Pressverschluss für Kühl- und Tiefkühlraumtüren
Außenhebel RAL 9005 schwarz & Innenhebel grün
für Türstärken von 80 - 140 mm
DINlinks oder DINrechts (auswählbar)
mit integrierter Notauslösevorrichtung
Werkstoff: Kunststoff PA 6
Gewicht: 2,6 kg
Oberfläche Gehäuse:– Außenhebel: schwarz (RAL 9005)– Innenhebel: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
DIN-Richtung
Türstärke
3.31.0650.1
rechts
80 mm
3.31.0653.1 - Nicht mehr lieferbar
rechts
90 mm
3.31.0654.1
rechts
100 mm
3.31.0655.1
rechts
120 mm
3.31.0658.1
rechts
125 mm
3.31.0659.1
rechts
140 mm
3.31.0650.2
links
80 mm
3.31.0653.2 - Nicht mehr lieferbar
links
90 mm
3.31.0654.2
links
100 mm
3.31.0655.2
links
120 mm
3.31.0658.2
links
125 mm
3.31.0659.2
links
140 mm
Lieferumfang Pressverschluss:- 1 Pressverschluss für Kühl- und Tiefkühlraumtüren- 3 Schlüssel
Schließkloben Polyamid 6.6 - Höhe 11 mm
Passend zu: EURO 5000 Verschluss mit Falle, EURO 2000 Verschluss mit Falle und zu Verschluss "Kompakt"
11 mm hoch verstellbar
Werkstoff: Kunststoff Polyamid 6.6
Oberfläche: schwarz (RAL 9005)
mit Rasterplatte
verstellbar
Gewicht: 0.012 kg
passend zu folgenden Verschlüssen:- EURO 5000 Verschluss mit Falle- EURO 2000 Verschluss mit Falle- Verschluss "Kompakt"
Ausführungen:
Artikelnummer
Material / Oberfläche
3.31.0769.0
Kunststoff PA 6 - schwarz (RAL 9005)
Lieferumfang:- 1 Schließkloben - 11 mm hoch verstellbar
Pressverschluss für Kühl- und Tiefkühlraumtüren
Außenhebel RAL 9005 schwarz & Innenhebel grün
für Türstärken von 80 - 140 mm
DINlinks oder DINrechts (auswählbar)
mit integrierter Notauslösevorrichtung
Werkstoff: Kunststoff PA 6
Gewicht: 2,6 kg
Oberfläche Gehäuse:– Außenhebel: schwarz (RAL 9005)– Innenhebel: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
DIN-Richtung
Türstärke
3.31.0650.1
rechts
80 mm
3.31.0653.1 - Nicht mehr lieferbar
rechts
90 mm
3.31.0654.1
rechts
100 mm
3.31.0655.1
rechts
120 mm
3.31.0658.1
rechts
125 mm
3.31.0659.1
rechts
140 mm
3.31.0650.2
links
80 mm
3.31.0653.2 - Nicht mehr lieferbar
links
90 mm
3.31.0654.2
links
100 mm
3.31.0655.2
links
120 mm
3.31.0658.2
links
125 mm
3.31.0659.2
links
140 mm
Lieferumfang Pressverschluss:- 1 Pressverschluss für Kühl- und Tiefkühlraumtüren- 3 Schlüssel
Pressverschluss für Kühl- und Tiefkühlraumtüren
Außenhebel RAL 9005 schwarz & Innenhebel grün
für Türstärken von 80 - 140 mm
DINlinks oder DINrechts (auswählbar)
mit integrierter Notauslösevorrichtung
Werkstoff: Kunststoff PA 6
Gewicht: 2,6 kg
Oberfläche Gehäuse:– Außenhebel: schwarz (RAL 9005)– Innenhebel: grün (RAL 6024)
mit eingebautem Profilzylinder
mit 3 Schlüsseln
Ausführungen Pressverschluss:
Artikelnummer
DIN-Richtung
Türstärke
3.31.0650.1
rechts
80 mm
3.31.0653.1 - Nicht mehr lieferbar
rechts
90 mm
3.31.0654.1
rechts
100 mm
3.31.0655.1
rechts
120 mm
3.31.0658.1
rechts
125 mm
3.31.0659.1
rechts
140 mm
3.31.0650.2
links
80 mm
3.31.0653.2 - Nicht mehr lieferbar
links
90 mm
3.31.0654.2
links
100 mm
3.31.0655.2
links
120 mm
3.31.0658.2
links
125 mm
3.31.0659.2
links
140 mm
Lieferumfang Pressverschluss:- 1 Pressverschluss für Kühl- und Tiefkühlraumtüren- 3 Schlüssel
