Comunello RS-ST140 Torbandset für Steigungen, Stahleinsatz 40x40
197,40 €*
inkl. MwSt
165,88 €
zzgl. MwSt
Lieferzeit 10-12 Werktage
Produktinformationen "Comunello RS-ST140 Torbandset für Steigungen, Stahleinsatz 40x40"
Comunello RS-ST140 Torbandset für Steigungen, Stahleinsatz 40x40

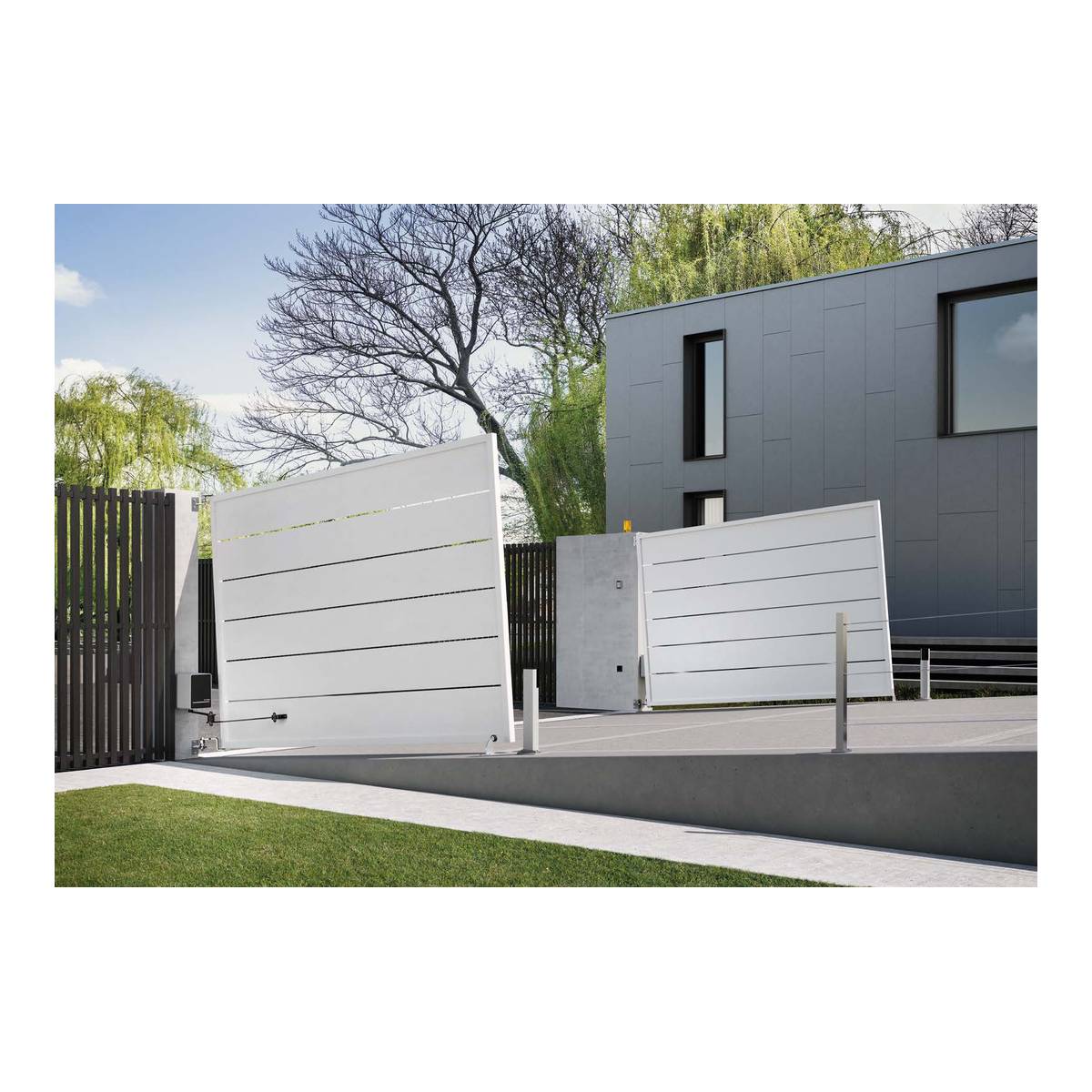

Öffnungssystem für Drehtore mit schrägen Flügeln: oberes und unteres Rising-Band, Flügelwinkel mit Stahleinsatz 40x40 zum Anschweißen, Pfostenwinkel aus Stahl, verzinkt.
- Für Drehtore an Durchfahrten mit Gefälle bis 10° (etwa 20 %)
- Flügel bis 3 m Länge und 120 kg Gewicht
- Flügelwinkel mit Stahleinsatz 40x40 zum Anschweißen

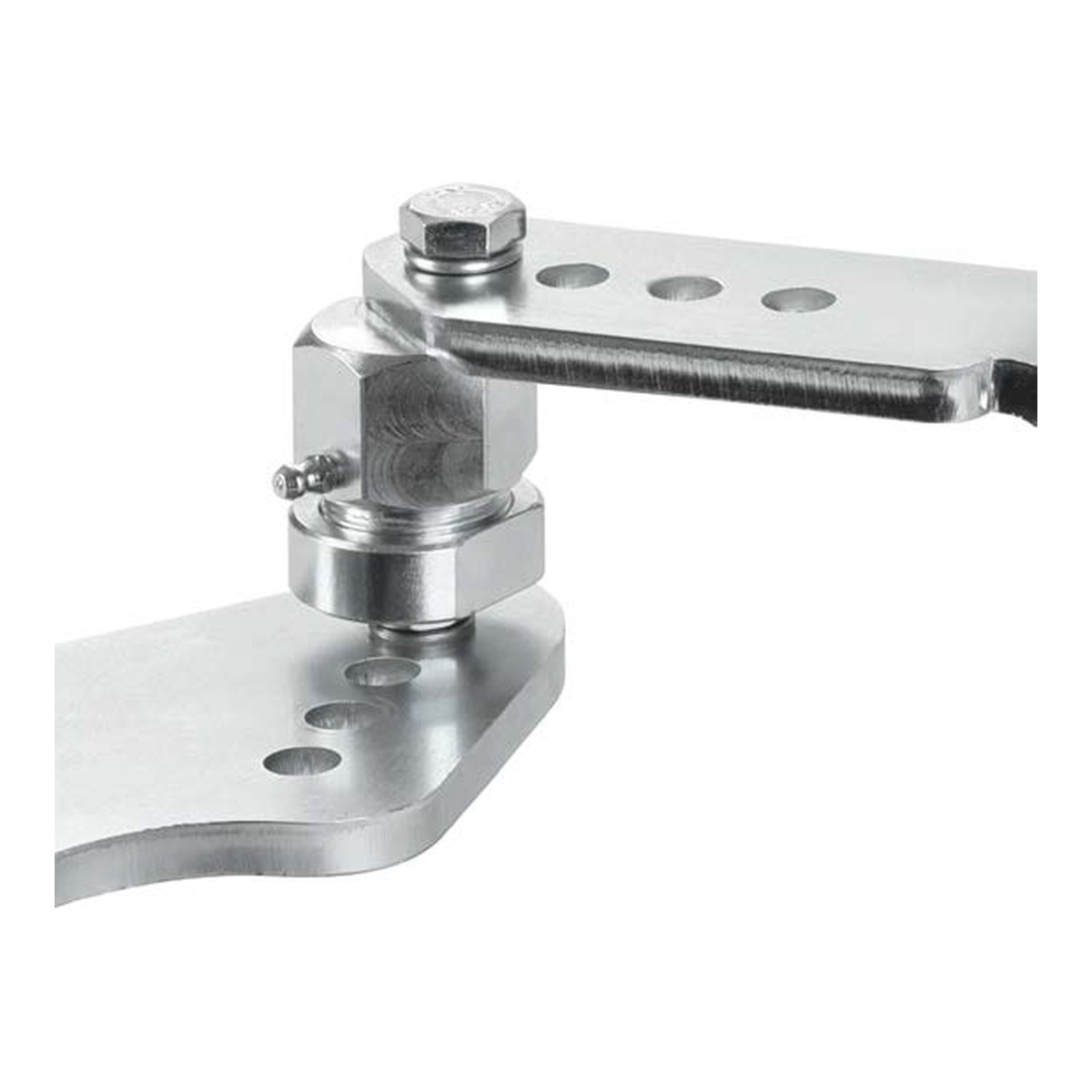

- Neigung über vier Lochpaare am unteren Band einstellbar
- Kugelgelenke mit Schmiernippel, Feinjustage über Exzenterschraube
Beschreibung

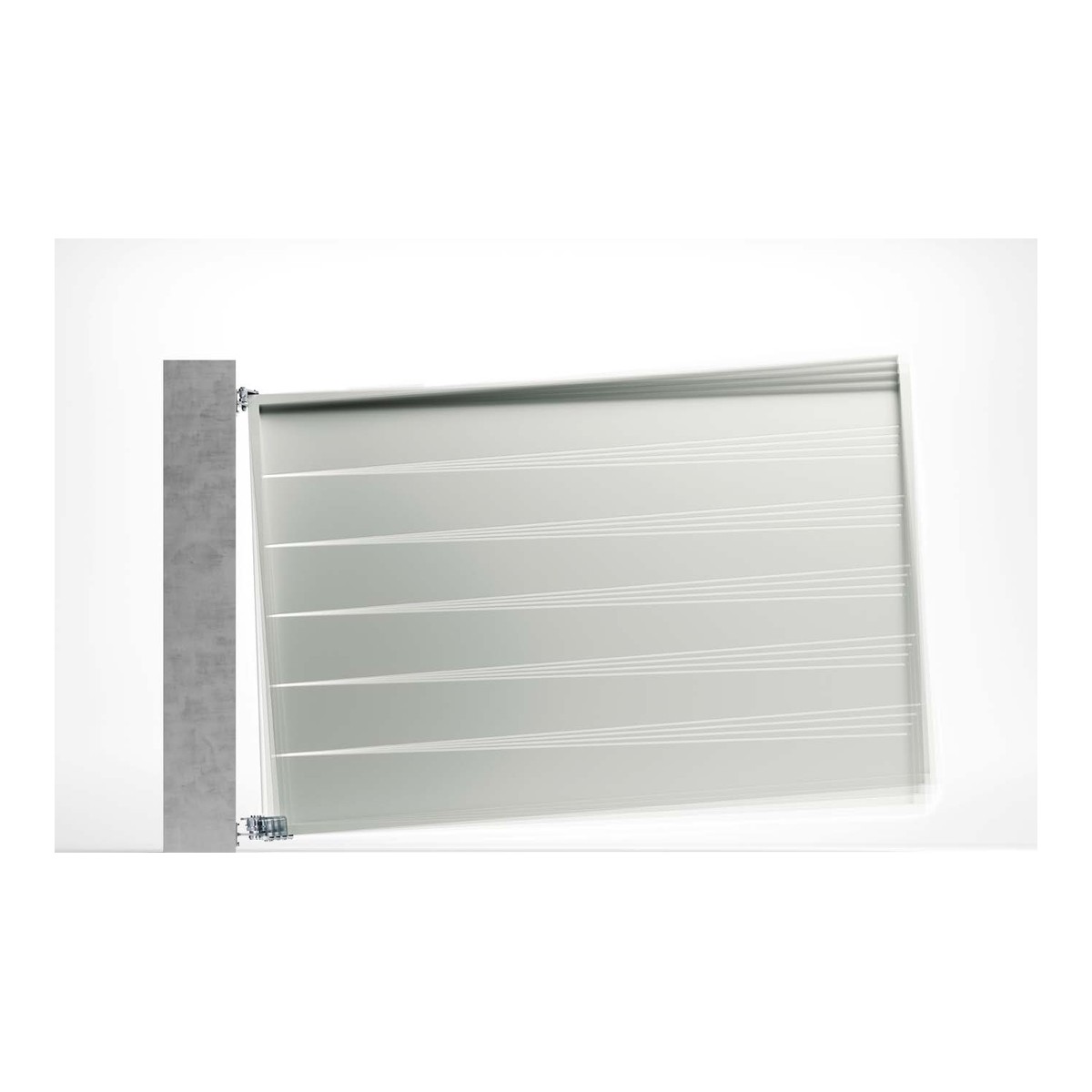

Rising Hinges von Comunello sind ein Bandsystem für Drehtore an Durchfahrten mit Gefälle. Über die Hebel der Bänder öffnet der Flügel geneigt. Kugelgelenke mit Schmiernippel halten die Drehachsen von oberem und unterem Band in Flucht und lassen den Flügel beim Öffnen kippen.

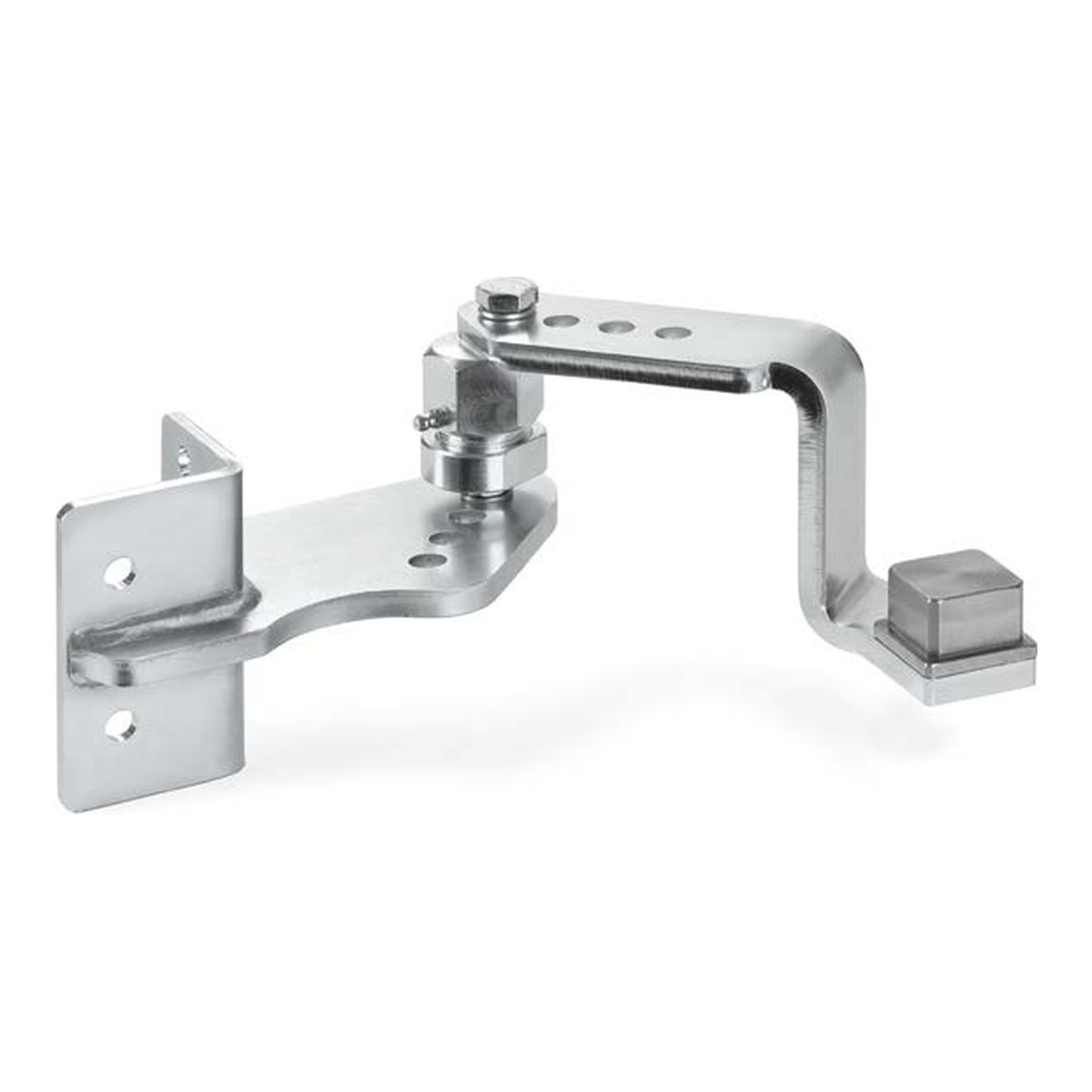

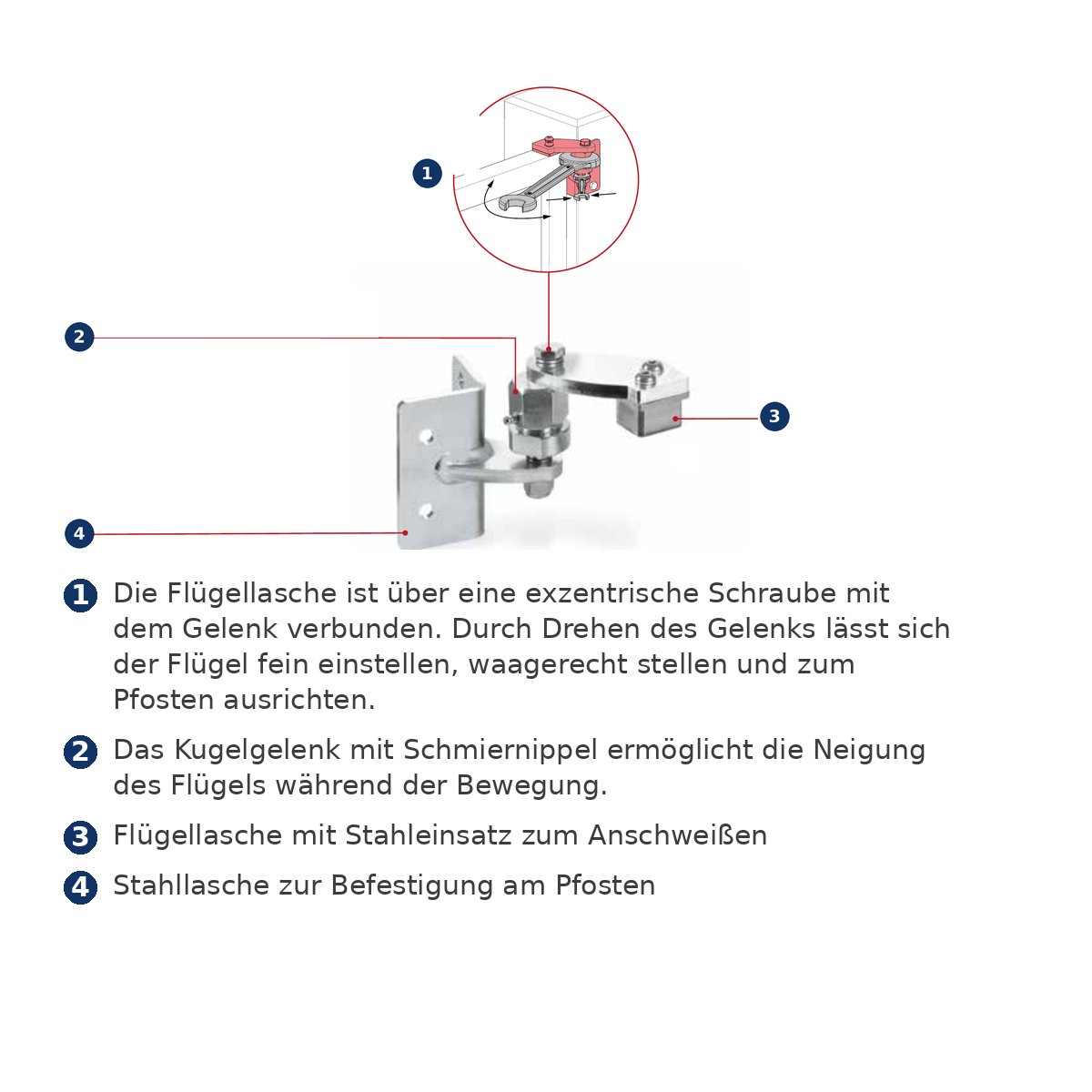

Das Kit RS-ST140 enthält das obere und das untere Band. Der Flügelwinkel trägt einen Einsatz aus Stahl in der Größe 40x40, der am Torflügel angeschweißt wird; der Pfostenwinkel aus Stahl wird am Pfosten befestigt. Flügelwinkel und Gelenk sind über eine exzentrische Schraube verbunden. Durch Drehen des Gelenks lässt sich der Flügel fein justieren, waagerecht stellen und zum Pfosten ausrichten.
Für einen Flügelrahmen mit Einsatzgröße 50x50 führen wir das Kit COM.RS-ST150.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauart | Kit aus oberem und unterem Rising-Band |
| Größe | 40x40 |
| Einsatz | Stahl, zum Anschweißen am Flügel |
| Befestigung Pfosten | Pfostenwinkel aus Stahl |
| Max. Flügelgewicht | 120 kg |
| Max. Flügellänge | 3 m |
| Max. Gefälle | 10° (etwa 20 %) |
| Neigung in Offenstellung | max. 4,5° / 6° / 8° / 10° je nach Lochpaar |
| Gelenk | Kugelgelenk mit Schmiernippel |
| Oberfläche | verzinkt |
| Gewicht Kit | 5 kg |
Ausführungen
Die beiden Ausführungen unterscheiden sich nur in der Seite, links (LH) oder rechts (RH). Größe, Einsatz und Werte sind gleich.
| Artikelnummer | Ausführung | Comunello | Größe | Max. Flügelgewicht |
|---|---|---|---|---|
| COM.RS-ST140-LH | LH (links) | RS-ST140-LH | 40x40 | 120 kg |
| COM.RS-ST140-RH | RH (rechts) | RS-ST140-RH | 40x40 | 120 kg |
Einstellwerte unteres Band
H ist der Abstand zwischen oberem und unterem Band. Je Lochpaar zeigt die Tabelle die Neigung α und den Höhenversatz D am Flügelende je Meter Flügellänge. Bei 2 m Flügellänge ist D doppelt so groß, bei 3 m dreimal so groß.
| H (m) Bandabstand | Lochpaar 1 α · D je m Flügel | Lochpaar 2 α · D je m Flügel | Lochpaar 3 α · D je m Flügel | Lochpaar 4 α · D je m Flügel |
|---|---|---|---|---|
| 0,8 | 4,5° · 80 mm | 6° · 103 mm | 8° · 150 mm | 10° · 180 mm |
| 1,2 | 3° · 50 mm | 4,5° · 80 mm | 5,5° · 100 mm | 7° · 125 mm |
| 1,5 | 2,5° · 45 mm | 3,5° · 60 mm | 4,5° · 80 mm | 5,5° · 100 mm |
| 1,8 | 2° · 35 mm | 3° · 50 mm | 3,5° · 60 mm | 4,5° · 80 mm |
Häufige Fragen
Für welches Gefälle eignet sich das Comunello RS-ST140?
Das System ist für Drehtore mit schrägen Flügeln an Durchfahrten mit Gefälle bestimmt. Der Hersteller nennt ein Gefälle bis 10° (etwa 20 %).
Wie schwer und wie lang darf der Torflügel sein?
Das maximale Flügelgewicht beträgt 120 kg, die Flügellänge höchstens 3 m.
Wie wird die Neigung des Flügels eingestellt?

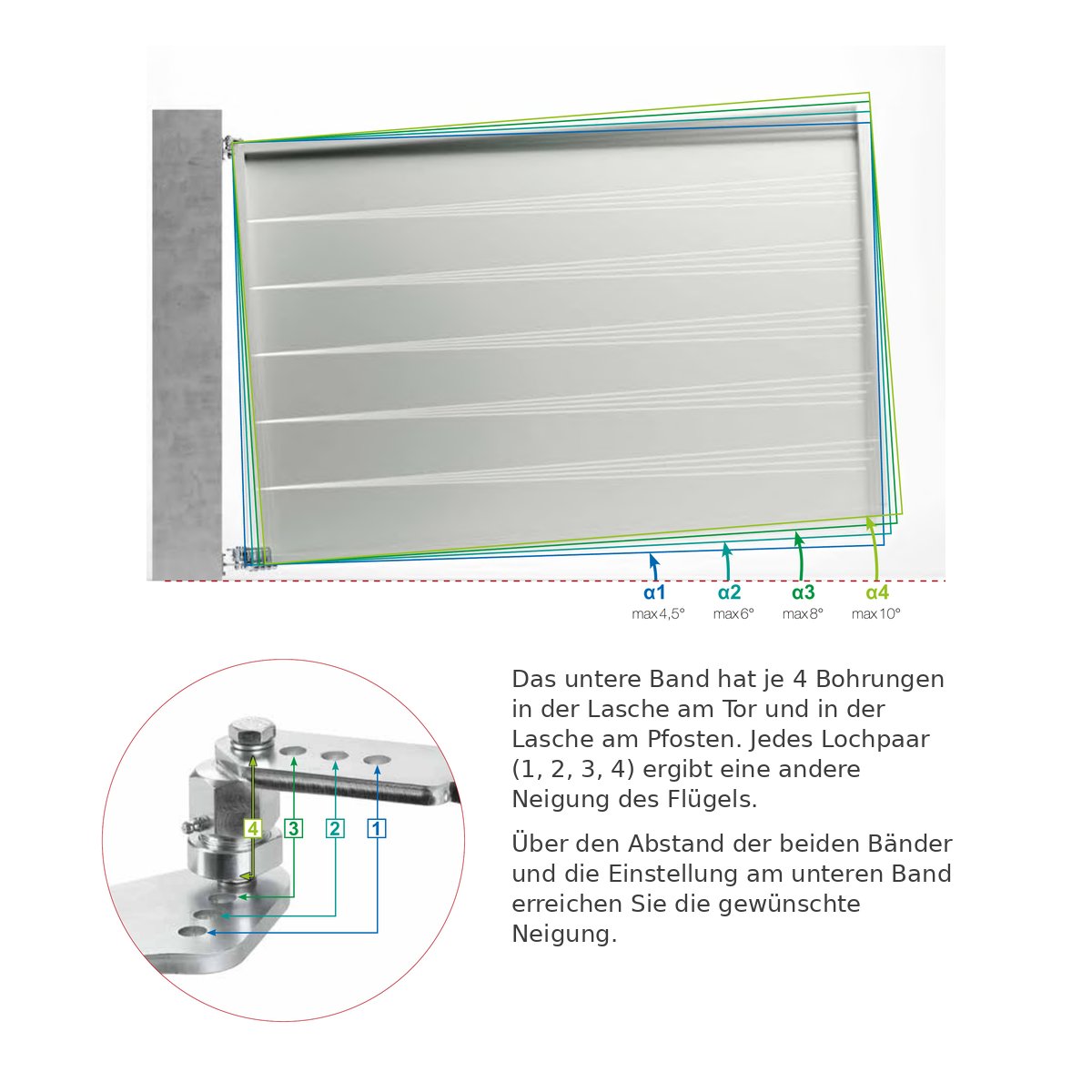

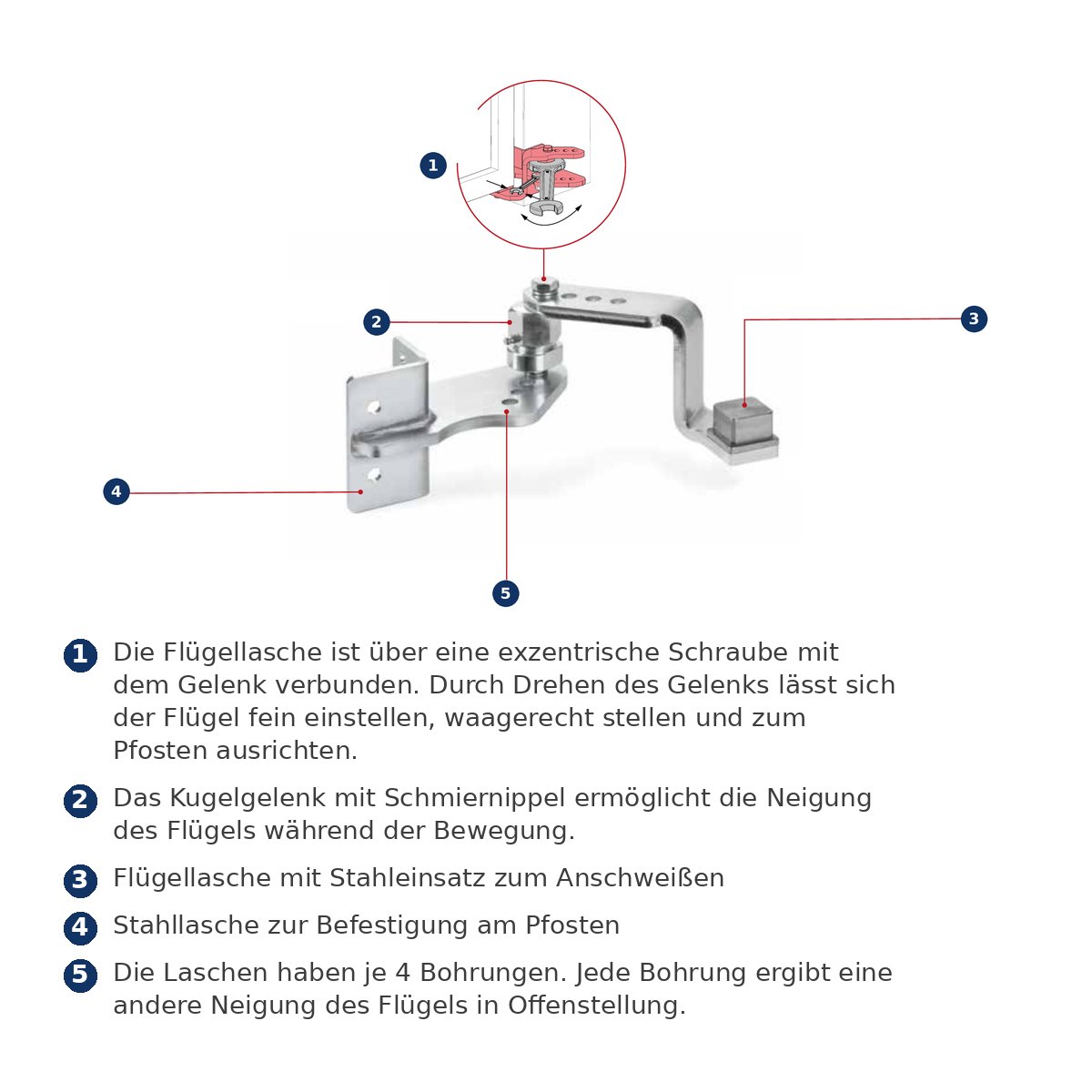

Am unteren Band haben Flügelwinkel und Pfostenwinkel je vier Bohrungen. Jedes Lochpaar 1 bis 4 ergibt eine Neigung in Offenstellung von höchstens 4,5°, 6°, 8° oder 10°. Zusammen mit dem Abstand der beiden Bänder ergibt sich die gewünschte Neigung.
Worin unterscheiden sich RS-ST140-LH und RS-ST140-RH?
LH ist die linke, RH die rechte Ausführung. Größe, Stahleinsatz, Flügelgewicht und Einstellmöglichkeiten sind gleich.
