Hekatron Funkrauchschalter ORS 155 F
Lieferzeit 10-12 Werktage
Produktinformationen "Hekatron Funkrauchschalter ORS 155 F"

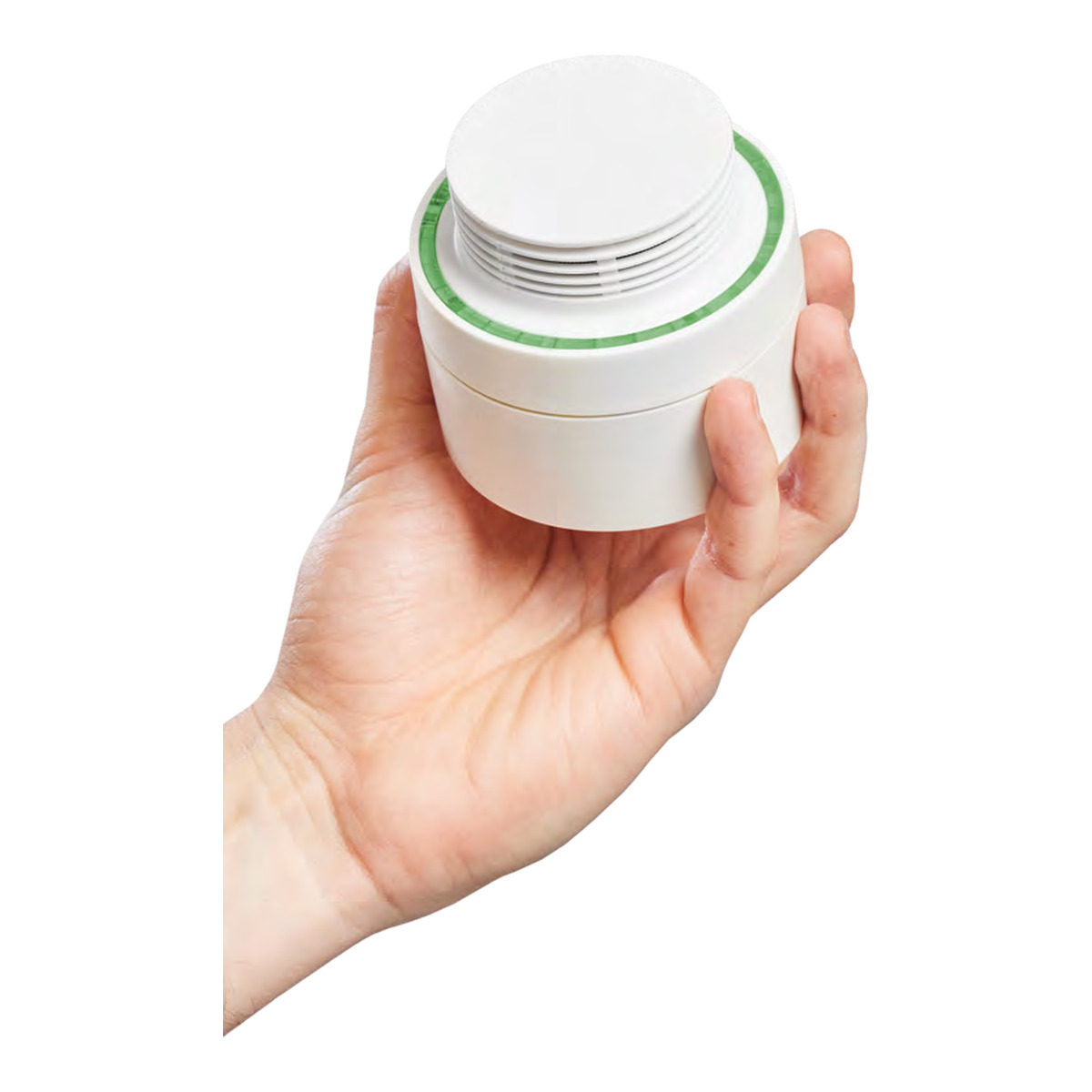

Hekatron Funkrauchschalter ORS 155 F
Der Hekatron ORS 155 F ist der batteriebetriebene Funkrauchschalter des Funksystems 155 F für Feststellanlagen an Brand- und Rauchschutzabschlüssen. Er erkennt Schwelbrände und offene Brände frühzeitig und alarmiert per Funk das Funkmodul FM 155 F, das den Abschluss schließen lässt. Geliefert wird er mit Sockel für die Aufputzmontage und Batterie.
- Rauchschalter mit Funk statt Melderleitung, nach DIN EN 54-7 und DIN EN 54-25
- Funk in 2 Frequenzbereichen, bis zu 20 m Reichweite im Gebäude
- Batteriebetrieb, bis zu 8 Jahre Batterielebensdauer
- Betrieb nur mit Funkmodul FM 155 F, das an der Zentrale verdrahtet ist
- Inklusive Sockel zur Aufputzmontage und Batterie
Ausführliche Beschreibung
Der ORS 155 F überwacht den Bereich an der Tür wie ein verdrahteter Rauchschalter, sendet seine Meldungen aber per Funk über zwei Frequenzbereiche an das Funkmodul FM 155 F. Das Funkmodul ist mit der Feststellanlagenzentrale verdrahtet und löst im Alarmfall das Schließen aus. Ein Funksystem nimmt bis zu 20 Funkteilnehmer auf, darunter Rauchschalter und Funkhandtaster HAT 155 F. Die Reichweite wird in Echtzeit gemessen.
Eine optische Anzeige meldet Betrieb, leichte und starke Verschmutzung, Störung und Alarm. Versorgt wird der Rauchschalter von einem Lithium-Batteriepack mit 3 V; Hekatron nennt bis zu 8 Jahre Batterielebensdauer.
An massiven Decken wird der ORS 155 F mit dem mitgelieferten Sockel direkt montiert, an Hohldecken mit dem Sockel 155 UH, oberhalb der Wandöffnung mit der Konsole K 143 K. Für Türsturz und Tür- oder Torzarge ist die Konsole K 155-W vorgeschrieben. Die Montagefläche muss waagrecht sein (höchstens 20° Neigung), zum Funkmodul gilt ein Mindestabstand von 30 cm.
Für eine neue Funk-Feststellanlage gibt es das Hekatron ORS 155 F Funkset mit zwei Rauchschaltern und Funkmodul. Eine farbige Ausführung führt Hekatron als ORS 155 F MC.
Technische Daten
| Typ | Funkrauchschalter für Feststellanlagen |
| Hersteller-Nr. | 31-5000026-01-03 |
| Normen | DIN EN 54-7, DIN EN 54-25 |
| Leistungserklärung | CPR-31-20-001 |
| Funk | 2 Frequenzbereiche: 433 MHz (10 mW) und 868 MHz (25 mW) |
| Reichweite | bis zu 20 m (Radius) im Gebäude |
| Funkteilnehmer | bis zu 20 je Funksystem |
| Stromversorgung | Lithium-Batteriepack 3 V DC, bis zu 8 Jahre Lebensdauer |
| Schutzart | IP42 |
| Betriebstemperatur | -30 °C bis +70 °C |
| Maße (Ø × H) | 80 × 70 mm |
| Gewicht | 168 g |
| Farbe | weiß, ähnlich RAL 9010 |
Anwendung
Feststellanlagen an Feuer- und Rauchschutzabschlüssen mit Hekatron-Zentrale, an denen der Rauchschalter per Funk statt über eine Melderleitung angebunden wird. Das Funksystem wird ausschließlich als Teil einer Feststellanlage betrieben; Montage und Instandhaltung gehören in die Hand von Fachkräften für Feststellanlagen.
Häufige Fragen
Funktioniert der ORS 155 F ohne Funkmodul?
Nein. Der Funkrauchschalter braucht zwingend das Funkmodul FM 155 F, das mit der Feststellanlagenzentrale verdrahtet wird. Das ORS Funkset 155 enthält zwei ORS 155 F und ein FM 155 F.
Wie wird der ORS 155 F am Türsturz oder auf der Zarge montiert?
Für die Montage am Sturz und direkt auf der Tür- oder Torzarge ist die Konsole K 155-W vorgeschrieben. Sie ist auf Feuerwiderstandsfähigkeit geprüft. An massiven Decken wird der Rauchschalter mit dem mitgelieferten Sockel direkt montiert, an Hohldecken mit dem Sockel 155 UH.
Wie viele Funkteilnehmer und welche Reichweite sind möglich?
Ein Funksystem 155 F nimmt bis zu 20 Funkteilnehmer auf. Die Funkreichweite beträgt bis zu 20 m (Radius) im Gebäude; zum Funkmodul hält der Rauchschalter mindestens 30 cm Abstand.
Wie lange hält die Batterie und wann wird der Rauchschalter getauscht?
Hekatron nennt bis zu 8 Jahre Batterielebensdauer. Die Ersatzbatterie heißt BPF 155 VE 01. Unabhängig davon ist der Rauchschalter nach einer Betriebsdauer von höchstens 8 Jahren auszutauschen.
Lieferumfang
- 1 Funkrauchschalter Hekatron ORS 155 F, weiß
- Sockel zur Aufputzmontage
- Batterie
