Hekatron Konsole K 155-W für ORS 155 F
Lieferzeit 10-12 Werktage
Produktinformationen "Hekatron Konsole K 155-W für ORS 155 F"
Hekatron Konsole K 155-W für ORS 155 F
Die Hekatron Konsole K 155-W trägt den Funkrauchschalter ORS 155 F an der Wand, am Türsturz oder direkt auf der Tür- bzw. Torzarge. Für die Zargenmontage ist sie vorgeschrieben: Die Kombination aus Funkrauchschalter und Konsole ist dafür vom DIBt geprüft und zugelassen.
- Halterung für den Funkrauchschalter ORS 155 F
- Montage an Wand, Sturz oder direkt auf der Tür- bzw. Torzarge
- Für die Zargenmontage vorgeschrieben, auf Feuerwiderstandsfähigkeit geprüft
- Stahlblech weiß, ca. 90 × 120 × 40 mm, 90 g
- Befestigung mit 2 Schrauben
Ausführliche Beschreibung
Die Konsole K 155-W ist das Gegenstück zum Funkrauchschalter ORS 155 F, wenn dieser nicht an der Decke, sondern mittig über der Tür am Sturz oder auf der Zarge sitzen soll. Hekatron hat die Konsole speziell auf Feuerwiderstandsfähigkeit geprüft; für die Montage auf der Tür- oder Torzarge ist sie deshalb Pflicht.
Montiert wird in wenigen Schritten: Konsole an die gewünschte Stelle halten und die Löcher anzeichnen, dabei die Bewegungsfreiheit der Tür sicherstellen. Zwei Löcher bohren, die Schrauben eindrehen, die Konsole einhängen und die Schrauben festziehen. Zum Schluss den Sockel des ORS 155 F auf die Konsole schrauben. Die Montagebereiche des Türherstellers sind zu beachten, und beim Bohren dürfen keine Leitungen beschädigt werden.
Den Rauchschalter gibt es einzeln als Hekatron ORS 155 F oder im ORS 155 F Funkset mit Funkmodul.
Technische Daten
| Typ | Montagekonsole für Funkrauchschalter ORS 155 F |
| Hersteller-Nr. | 31-4100031-01-01 |
| Montageort | Wand, Türsturz oder direkt auf der Tür- bzw. Torzarge |
| Prüfung | auf Feuerwiderstandsfähigkeit geprüft |
| Maße (L × B × H) | ca. 90 × 120 × 40 mm |
| Material | Stahlblech |
| Farbe | weiß |
| Gewicht | 90 g |

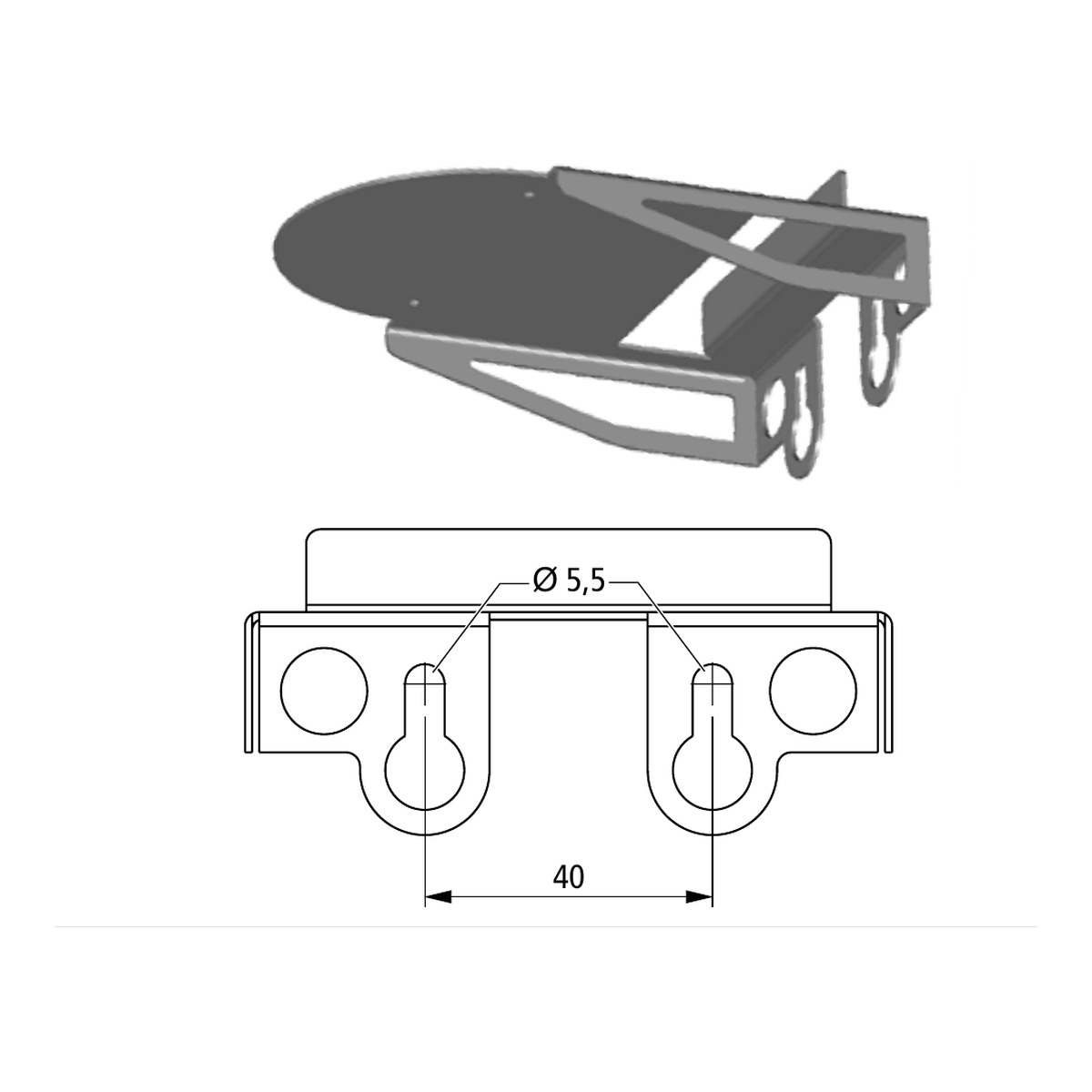

| Befestigung | 2 Schrauben, Bohrungen Ø 5,5 mm |
Anwendung
Funk-Feststellanlagen von Hekatron, bei denen der Rauchschalter am Türsturz oder auf der Tür- bzw. Torzarge von Brand- und Rauchschutzabschlüssen montiert wird.
Häufige Fragen
Wann brauche ich die Konsole K 155-W?
Immer dann, wenn der Funkrauchschalter ORS 155 F am Türsturz, an der Wand oder direkt auf der Tür- oder Torzarge sitzen soll. Für die Zargenmontage ist die Konsole vorgeschrieben: Die Kombination aus Funkrauchschalter und Konsole ist dafür vom DIBt geprüft und zugelassen.
Ist der Rauchschalter dabei?
Nein. Geliefert wird nur die Konsole. Der Funkrauchschalter ORS 155 F wird mit seinem Sockel auf die Konsole geschraubt.
Passt die Konsole auch für das Funkmodul FM 155 F?
Nein. Für das Funkmodul gibt es eine eigene Konsole FM 155 F, die in Verlängerung des Gleitschienentürschließers auf der Zarge sitzt.
Lieferumfang
- 1 Konsole Hekatron K 155-W, Stahlblech weiß
