Dictator Lifttürschließer LX
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Lifttürschließer LX"
Dictator Lifttürschließer LX
Der Dictator Lifttürschließer LX ist ein Gleitschienenschließer für Aufzugdrehtüren und wird vor allem in Aufzugtüren der Marke Otis eingebaut. Geliefert wird er mit Hebel und Montagematerial (Bestell-Nr. 600008).
- Gleitschienenschließer für Aufzugdrehtüren Otis
- Für Türen DIN links und DIN rechts
- Einbau in Türzarge oder Türblatt
- Öffnungswinkel max. 165°
- Schließgeschwindigkeit an der Regulierschraube einstellbar
- Lieferung mit Hebel und Montagematerial
Beschreibung
Der LX schließt die Drehtür eines Aufzugs über eine Gleitschiene. DICTATOR setzt ihn vor allem in Aufzugtüren von Otis ein. Er lässt sich an linken wie rechten Türen verwenden, die Drehrichtung ergibt sich aus der Einbaulage der Achse. Eingebaut wird er wahlweise in die Türzarge oder in das Türblatt.

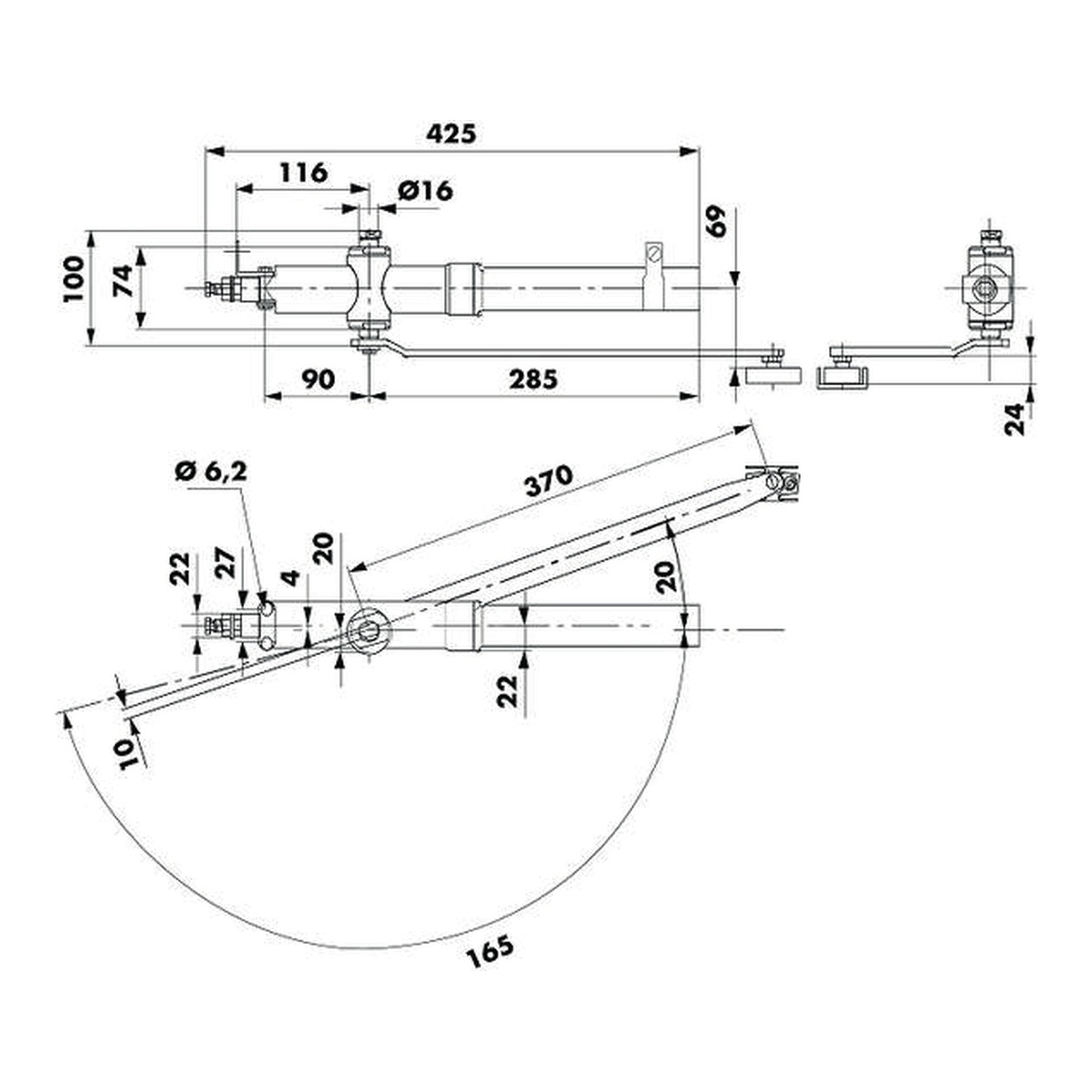

Befestigt wird der LX am Zylinderende mit der Regulierschraube, über zwei Bohrungen mit Ø 6,2 mm und zwei M6-Schrauben. An der Regulierschraube wird auch die Schließgeschwindigkeit eingestellt.
Technische Daten
| Bestell-Nr. | 600008 |
| Bauart | Gleitschienenschließer, Einbau in Türzarge oder Türblatt |
| Türart | Aufzug-Drehtüren, Fabrikat Otis |
| Anschlag | DIN links und DIN rechts |
| Öffnungswinkel | max. 165° |
| Schließgeschwindigkeit | einstellbar, Regulierschraube am Zylinderende |
| Befestigung | 2 Schrauben M6 durch 2 Bohrungen Ø 6,2 mm am Zylinderende |
| Lieferumfang | Dictator Lifttürschließer LX mit Hebel und Montagematerial |
| Hersteller | DICTATOR Technik GmbH |
Montage
Beim Aufsetzen des Hebels ist darauf zu achten, dass er auch bei geschlossener Tür noch unter einer Vorspannung von etwa 20° steht. So wird die Tür immer sicher geschlossen und bleibt es auch. Die Schließgeschwindigkeit wird anschließend an der Regulierschraube am Zylinderende eingestellt.
Häufige Fragen
Für welche Aufzugtüren ist der LX gedacht?
DICTATOR baut den Lifttürschließer LX vor allem in Aufzugtüren der Marke Otis ein. Er eignet sich für Türen DIN links und DIN rechts.
Was ist im Lieferumfang enthalten?
Der LX wird mit Hebel und Montagematerial geliefert.
Wie wird der LX befestigt und eingestellt?
Er wird am Zylinderende mit der Regulierschraube über zwei Bohrungen mit Ø 6,2 mm und zwei M6-Schrauben befestigt, wahlweise in der Türzarge oder im Türblatt. An der Regulierschraube wird auch die Schließgeschwindigkeit eingestellt.
Was ist beim Aufsetzen des Hebels zu beachten?
Der Hebel muss auch bei geschlossener Tür noch unter einer Vorspannung von etwa 20° stehen. Nur dann wird die Tür immer sicher geschlossen und bleibt geschlossen.
