Dictator Schachttürdämpfer ED STD 3
236,81 €*
inkl. MwSt
199,00 €
zzgl. MwSt
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Schachttürdämpfer ED STD 3"
Dictator Schachttürdämpfer ED STD 3
Der Dictator Schachttürdämpfer ED STD 3 dämpft die Schließbewegung von Aufzug-Drehtüren kurz vor der Endlage ab. Er ist als Austauschdämpfer für Schacht-Drehtüren der Marken Thyssen/Stahl und Otis gebaut und wird vom Fahrstuhlschacht aus in die Zarge eingesetzt. Im Fachjargon heißt dieser Dämpfertyp oft „U-Boot“.
- Hydraulischer Schachttürdämpfer für Aufzug-Drehtüren
- Für Türen der Marken Thyssen/Stahl und Otis
- Türgewicht bis 200 kg
- Ölausgleichsbehälter für gleichmäßige Dämpfung über den ganzen Hub
- Dämpfung an der Kolbenstange einstellbar
- Zwei Ausführungen: eckiges oder rundes Anschlagplättchen
Beschreibung
In Schacht-Drehtüren, die durch eine Schließfeder geschlossen werden, bremst ein Dämpfer die Tür vor der Position ZU ab. Der ED STD 3 von DICTATOR übernimmt diese Aufgabe als Austauschteil. Er sitzt in der Zarge, seine Kolbenstange ragt durch die Zarge hindurch und trifft beim Schließen auf die bandseitige Stirnfläche des Türflügels. Damit das Türblatt dort nicht beschädigt wird, gehört an diese Stelle ein gehärtetes Anschlagplättchen.
Der Dämpfer arbeitet hydraulisch. Seine Besonderheit ist der Ölausgleichsbehälter: Er stellt sicher, dass der Dämpfer über den gesamten Hub wirksam arbeitet. Bei einem Zylinder aus einfachem Rohr könnte Luft im Zylinder die Dämpfung deutlich beeinträchtigen. Eine vergütete Kolbenstangenführung mit Spezialdichtungen sorgt für hohe Belastbarkeit, ein Abstreifring aus Polyurethan hält Schmutz von Führung und Dichtungen fern.
Ausführungen

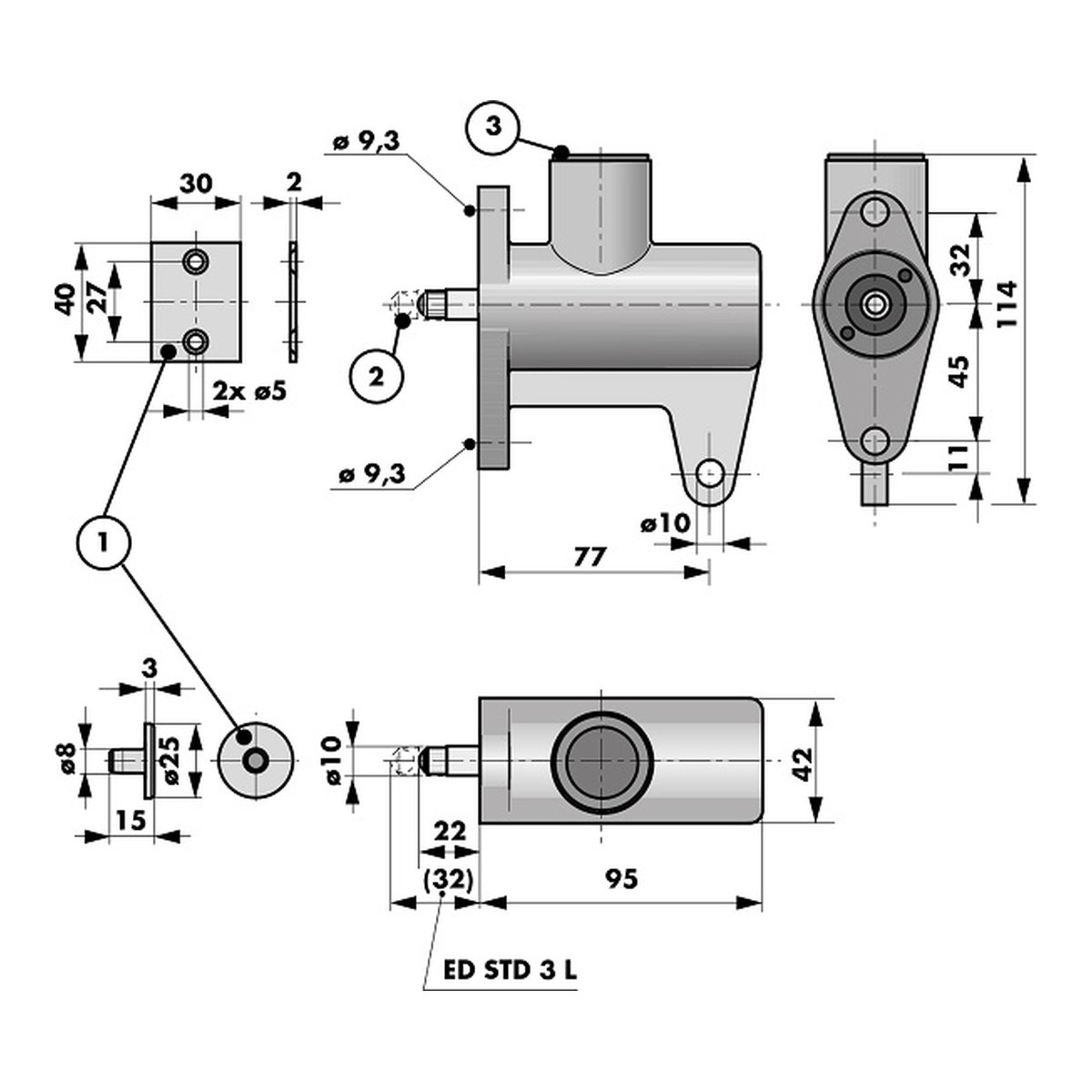

| Bestell-Nr. | Ausführung | Anschlagplättchen | Vorgesehen insbesondere für |
|---|---|---|---|
| 203401 | ED STD 3 | eckig, gehärteter Federstahl | Aufzugtüren Fabrikat Stahl/Thyssen |
| 203402 | ED STD 3 L, lange Kolbenstange | rund, vergüteter CrMoV-Stahl | Aufzugtüren Fabrikat Otis |
Technische Daten
| Funktion | hydraulischer Dämpfer mit Ölausgleichsbehälter |
| Türart | Aufzug-Drehtüren, Fabrikate Thyssen/Stahl und Otis |
| Türgewicht | max. 200 kg |
| Gehäuse | Aluminium |
| Temperaturbereich | 0 °C bis +50 °C |
| Schließgeschwindigkeit | einstellbar |
| Gehäuselänge | 95 mm |
| Kolbenstange ausgefahren | 22 mm, ED STD 3 L 32 mm |
| Befestigung | 3 Punkte: 2 Bohrungen in der Frontplatte, 1 Bohrung in der hinteren Lasche |
| Hersteller | DICTATOR Technik GmbH |
Montage und Einstellung
Der ED STD 3 wird vom Schacht aus in der Türzarge montiert. Die Kolbenstange wird durch ein Loch in der Zarge gesteckt, sodass die Aufzugtür beim Schließen auf sie trifft. Verschraubt wird er an 3 Punkten. Die Schrauben der Frontplatte nicht zu fest anziehen: Eine verspannte Frontplatte kann die Kolbenstange blockieren.
Das mitgelieferte Anschlagplättchen wird immer am Türblatt montiert, auch beim Austausch des Dämpfers, und zwar so, dass die Kolbenstange mittig auftrifft. Nach der Montage die Tür mehrmals schließen: So werden Luftblasen aus dem Transport aus dem Zylinderraum gedrückt. Zum Einstellen die Kolbenstange ganz herausziehen und drehen, im Uhrzeigersinn für schwächere, gegen den Uhrzeigersinn für stärkere Dämpfung. Dabei nur den gerändelten Bereich mit der Zange greifen.
Häufige Fragen
Welche Ausführung passt zu meiner Aufzugtür?
Der ED STD 3 mit eckigem Anschlagplättchen (203401) ist insbesondere für Aufzugtüren Fabrikat Stahl/Thyssen vorgesehen. Der ED STD 3 L mit langer Kolbenstange und rundem Anschlagplättchen (203402) ist insbesondere für Aufzugtüren Fabrikat Otis vorgesehen.
Muss das Anschlagplättchen auch beim Austausch montiert werden?
Ja. Das mitgelieferte Anschlagplättchen muss immer am Türblatt montiert werden, auch beim Austausch des Dämpfers. Die Kolbenstange soll beim Schließen in der Mitte des Plättchens auftreffen.
Wie stelle ich die Dämpfung ein?
Die Kolbenstange ganz herausziehen und dabei drehen. Im Uhrzeigersinn wird die Dämpfung schwächer, gegen den Uhrzeigersinn stärker. Mit der Zange nur den gerändelten Bereich der Kolbenstange greifen, sonst wird sie beschädigt und der Dämpfer arbeitet nicht mehr richtig.
Muss der ED STD 3 gewartet werden?
Er ist grundsätzlich wartungsfrei. Bei Verschmutzung genügt es, die Kolbenstange vorsichtig zu reinigen. Der Ölstand lässt sich nach Entfernen des Verschlussstopfens kontrollieren, bei Bedarf wird Öl nachgefüllt.
