Dictator Lifttürschließer K130
Lieferzeit 5-7 Werktage
Produktinformationen "Dictator Lifttürschließer K130"
- Ausführung 203262
- Länge La 625 mm, Schließkraft 30 bis 40 N
- Le (eingefahren) 495 mm, Lc 394 mm
- Ersatzteil für Otis-Aufzugdrehtüren, Einbau in der Zarge
- Mit Endschlag, zusätzliche Enddämpfung in Schließrichtung
Dictator Lifttürschließer K130, La 625 mm, 30 bis 40 N
Diese K130 hat die größte Länge La der Familie, 625 mm, und eine Schließkraft von 30 bis 40 N. Maßgeblich bei der Auswahl ist zuerst die Länge des vorhandenen Schließers, danach die Schließkraft, die laut DICTATOR von der Türbreite abhängt.
Gleich lang, aber mit 50 bis 60 N ist die Ausführung 203263. Bei gleicher Kraft gibt es kürzere Schließer mit La 610 mm und 570 mm.
Beschreibung
Anders als die übrigen Lifttürschließer von DICTATOR ist der K130 kein Gleitschienenschließer. Er wird in der Zarge eingebaut und eignet sich für Türen DIN links und DIN rechts. Neben der einstellbaren Schließgeschwindigkeit dämpft er die Tür in Schließrichtung zusätzlich am Ende ab.
Die fünf Ausführungen unterscheiden sich in der Länge La und in der Schließkraft. Welche Schließkraft passt, hängt laut DICTATOR von der jeweiligen Türbreite ab.
Ausführungen
| Bestell-Nr. | La | Le (eingefahren) | Lc | Schließkraft |
|---|---|---|---|---|
| 203262 | 625 mm | 495 mm | 394 mm | 30 bis 40 N |
| 203263 | 625 mm | 495 mm | 394 mm | 50 bis 60 N |
| 203265 | 610 mm | 480 mm | 379 mm | 30 bis 40 N |
| 203269 | 570 mm | 440 mm | 339 mm | 30 bis 40 N |
| 203270 | 610 mm | 480 mm | 379 mm | 15 N |

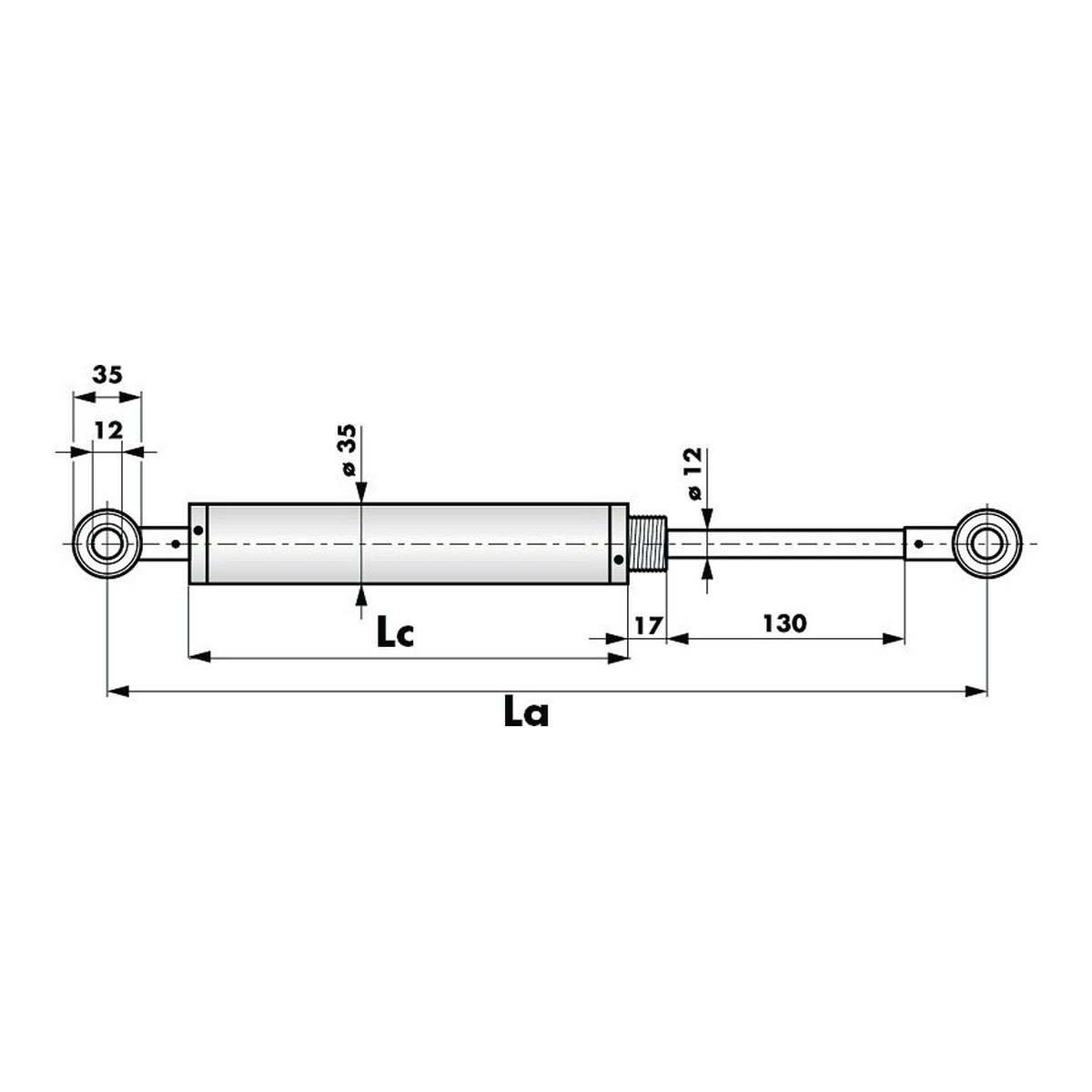

Alle Ausführungen mit Endschlag. Die Maße La, Le und Lc zeigt die Maßzeichnung.
Technische Daten
| Türart | Aufzug-Drehtüren, Ersatzteil für Otis-Aufzüge |
| Einbau | in der Zarge |
| Anschlag | DIN links und DIN rechts |
| Öffnungswinkel | max. 165° |
| Schließgeschwindigkeit | einstellbar |
| Dämpfung | zusätzliche Enddämpfung in Schließrichtung |
| Schließkraft | 15 N, 30 bis 40 N, 50 bis 60 N (siehe Ausführungen) |
| Hersteller | DICTATOR Technik GmbH |
Häufige Fragen
Welche Ausführung brauche ich?
Die Ausführungen unterscheiden sich in der Länge La und der Schließkraft. Maßgeblich ist zuerst die Länge des vorhandenen Schließers. Die passende Schließkraft hängt laut DICTATOR von der jeweiligen Türbreite ab.
Wo wird der K130 eingebaut?
In der Zarge. Er ist für Türen DIN links und DIN rechts geeignet.
Was bedeutet Endschlag bei den Ausführungen?
Der K130 hat neben der einstellbaren Schließgeschwindigkeit eine zusätzliche Enddämpfung in Schließrichtung.
Für welche Aufzüge ist der K130 gedacht?
DICTATOR führt ihn als Ersatzteil für Otis-Aufzüge mit Drehtüren.
